8-2

Do-it-yourself

When performing any inspection or main-
tenance work on your vehicle, always
take care to prevent serious accidental
injury to yourself or damage to the
vehicle. The following are general precau-
tions which should be closely observed.

WARNING

. Park the vehicle on a level sur-

face, apply the parking brake
securely and block the wheels to
prevent the vehicle from moving.
Move the shift lever to the P
(Park) position (CVT model) or
the shift lever to the N (Neutral)
position (MT model).

. Be sure the ignition switch is in

the OFF or LOCK position when
performing any parts replace-
ment or repairs.

. If you must work with the engine

running, keep your hands, cloth-
ing, hair and tools away from
moving fans, belts and any other
moving parts.

. It is advisable to secure or re-

move any loose clothing and
remove any jewelry, such as
rings, watches, etc. before work-
ing on your vehicle.

. Always wear eye protection

whenever you work on your ve-
hicle.

. If you must run the engine in an

enclosed space such as a garage,
be sure there is proper ventilation
for exhaust gases to escape.

. Never get under the vehicle while

it is supported only by a jack. If it
is necessary to work under the
vehicle, support it with safety
stands.

. Because the fuel lines are under

high pressure even when the
engine is off, it is recommended
you visit a NISSAN dealer for
service of the fuel filter or fuel
lines.

. Do not work under the hood while

the engine is hot. Always turn off
the engine and wait until it cools
down.

. If you must work with the engine

running, keep your hands, cloth-
ing, hair and tools away from
moving fans, belts and any other
moving parts.

. Keep smoking materials, flame

and sparks away from fuel and
the battery.

. On gasoline engine models with

the Multiport Fuel Injection (MFI)
system, the fuel filter and fuel
lines should be serviced because
the fuel lines are under high
pressure even when the engine
is turned off. It is recommended
that you visit a NISSAN dealer for
this service.

. Your vehicle is equipped with an

automatic engine cooling fan. It
may come on at any time without
warning, even if the ignition
switch is in the OFF position and
the engine is not running. To
avoid injury, always disconnect
the negative battery cable before
working near the fan.

. Avoid direct contact with used

engine oil and coolant. Impro-
perly disposed engine oil, engine
coolant, and/or other vehicle
fluids can hurt the environment.
Always conform to local regula-
tions for disposal of vehicle fluids.

CAUTION

. Do not work under the hood while

the engine is hot. Turn the engine

MAINTENANCE PRECAUTIONS

off and wait until it cools down.

. Avoid direct contact with used

engine oil and coolant. Impro-
perly disposed engine oil, and
engine coolant and/or other ve-
hicle fluids can damage the en-
vironment. Always conform to
local regulations for disposal of
vehicle fluid.

. Never leave the engine or the CVT

related component harnesses
disconnected while the ignition
switch is in the ON position.

. Never connect or disconnect the

battery or any transistorized
component while the ignition
switch is in the ON position.

. Your vehicle is equipped with an

automatic engine cooling fan. It
may come on at any time without
warning, even if the ignition key is
in the OFF position and the en-
gine is not running. To avoid
injury, always disconnect the ne-
gative battery cable before work-
ing near the fan.

This “8. Do-it-yourself” section gives in-
structions regarding only those items
which are relatively easy for an owner to
perform.

A genuine NISSAN Service Manual is also
available. (See “Owner’s manual/service
manual order information” (P.10-19).)
You should be aware that incomplete or
improper servicing may result in operat-
ing difficulties or excessive emissions, and
could affect your warranty coverage. If in
doubt about any servicing, it is recom-
mended you have it done by a NISSAN
dealer.

JVM0610X

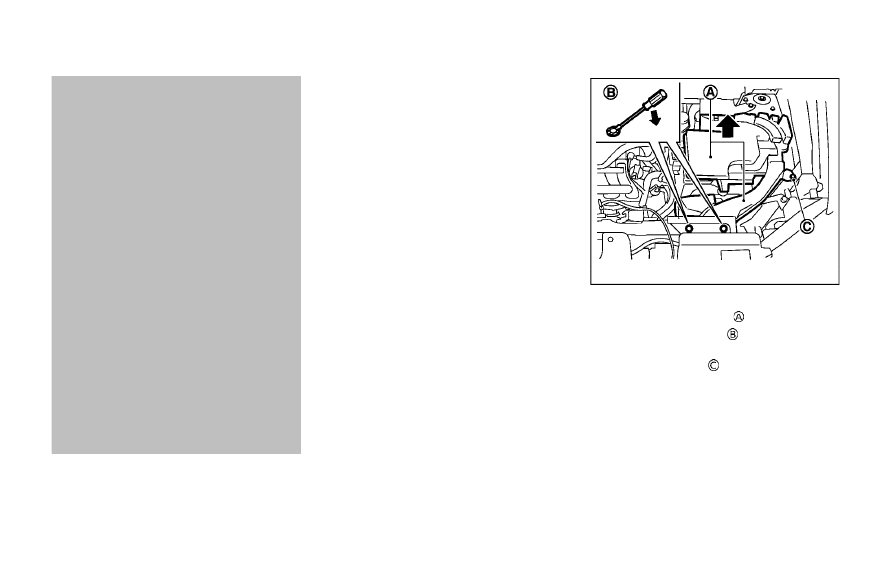

Remove the air duct if necessary.
To remove the air duct

:

1.

Remove the clips

with a suitable

tool.

2. Loosen the bolt

with a suitable tool.

3. Pull the air duct upward and then

sideways.

To install the air duct, perform the in-
stallation procedure in reverse order.

Do-it-yourself

8-3

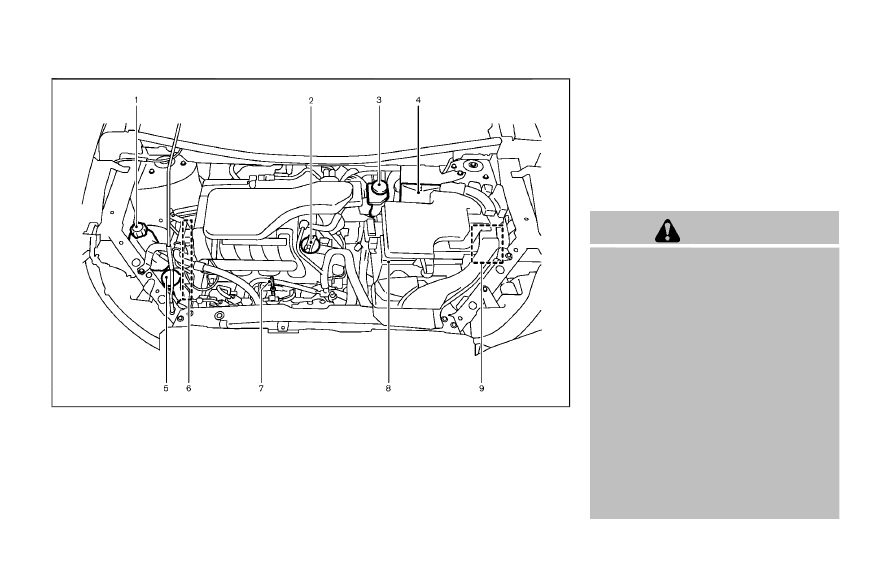

ENGINE COMPARTMENT CHECK LOCATIONS

8-4

Do-it-yourself

JVC1070X

MR20DD ENGINE MODEL

1.

Engine coolant reservoir

2.

Engine oil filler cap

3.

Brake and clutch* fluid reservoir

4.

Air cleaner

5.

Window washer fluid reservoir

6.

Drive belt

7.

Engine oil dipstick

8.

Battery

9.

Fuse/fusible link box

*:

For Manual Transmission (MT) Model

The engine cooling system is filled at the
factory with a pre-diluted mixture of 50%
Genuine NISSAN Long Life Antifreeze/
Coolant (blue) and 50% water to provide
year-round anti-freeze and coolant pro-
tection. The anti-freeze solution contains
rust and corrosion inhibitors. Additional
engine cooling system additives are not
necessary.

WARNING

. Never remove the radiator or

coolant reservoir cap when the
engine is hot. Wait until the en-
gine and radiator cool down.
Serious burns could be caused
by high pressure fluid escaping
from the radiator. See precau-
tions in “If your vehicle overheats”
(P.6-11) of this manual.

. The radiator is equipped with a

pressure type radiator cap. To
prevent engine damage, use only
a genuine NISSAN radiator cap.

. If the engine was stopped soon

when the engine is hot, the cool-
ing fan may operate for approxi-
mately 10 minutes after the
engine was stopped to cool the
components in the engine com-

ENGINE COOLING SYSTEM

partment. When the cooling fan is
operating, be sure that hands or
other items do not get caught in
it.

CAUTION

. Never use any cooling system

additives such as radiator sealer.
Additives may clog the cooling
system and cause damage to
the engine, transmission and/or
cooling system.

. When adding or replacing cool-

ant, be sure to use only Genuine
NISSAN Long Life Antifreeze/
Coolant (blue) or equivalent. Gen-
uine NISSAN Long Life Antifreeze/
Coolant (blue) is pre-diluted to
provide antifreeze protection to
-34°F(-37°C). If additional freeze
protection is needed due to
weather where you operate your
vehicle, add Genuine NISSAN Long
Life Antifreeze/Coolant (blue)
concentrate following the direc-
tions on the container. If an
equivalent coolant other than
Genuine NISSAN Long Life Anti-
freeze/Coolant (blue) is used, fol-

low the coolant manufacture’s
instructions to maintain mini-
mum antifreeze protection to
-34°F (-37°C). The use of other
types of coolant solutions other
than Genuine NISSAN Long Life
Antifreeze/Coolant (blue) or
equivalent may damage the en-
gine cooling system.

. The life expectancy of the fac-

tory-fill coolant is 105,000 miles
(168,000 km) or 7 years. Mixing
any other type of coolant other
than Genuine NISSAN Long Life
Antifreeze/Coolant (blue), includ-
ing Genuine NISSAN Long Life
Antifreeze/Coolant (green), or
the use of non-distilled water will
reduce the life expectancy of the
factory-fill coolant. Refer to the
“9. Maintenance and schedules”
section of this manual for more
details.

JVM0438X

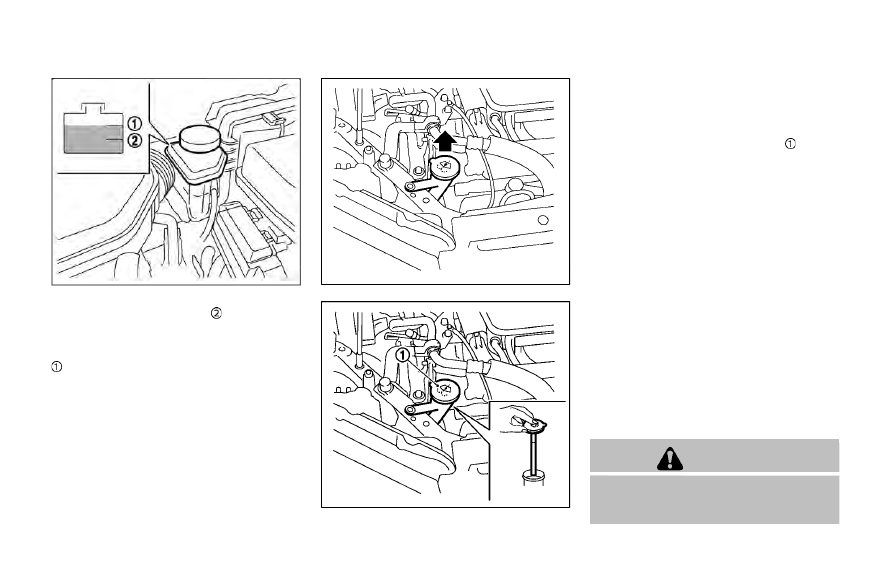

CHECKING ENGINE COOLANT LEVEL

Check the coolant level in the reservoir
when the engine is cold. If the coolant
level is below the MIN level

, open the

reservoir cap and add coolant up to the
MAX level

. If the reservoir is empty,

check the coolant level in the radiator
when the engine is cold. If there is
insufficient coolant in the radiator, fill the
radiator with coolant up to the filler
opening and also add it to the reservoir
up to the MAX level

.

Tighten the cap securely after adding
engine coolant.
If the cooling system frequently re-
quires coolant, have it checked. It is

Do-it-yourself

8-5

8-6

Do-it-yourself

recommended you visit a NISSAN dealer
for this service.

CHANGING ENGINE COOLANT

A NISSAN dealer can change the engine
coolant. The service procedure can be
found in the NISSAN Service Manual.
Improper servicing can result in re-
duced heater performance and engine
overheating.

WARNING

. To avoid being scalded, never

change the coolant when the
engine is hot.

. Never remove the radiator or

coolant reservoir cap when the
engine is hot. Serious burns could
be caused by high pressure fluid
escaping from the radiator.

. Avoid direct skin contact with

used coolant. If skin contact is
made, wash thoroughly with soap
or hand cleaner as soon as pos-
sible.

. Keep coolant out of the reach of

children and pets.

Engine coolant must be disposed of
properly. Check your local regulations.

SDI1993

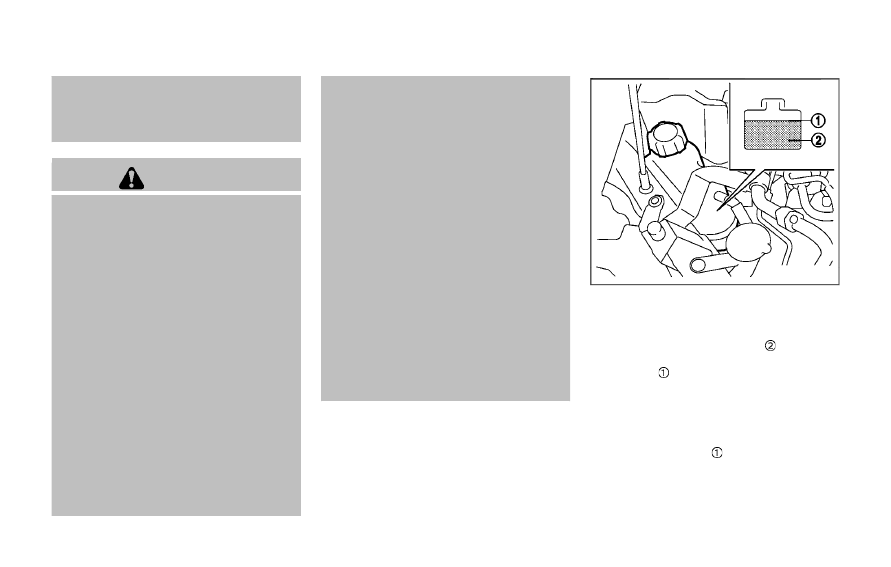

CHECKING ENGINE OIL LEVEL

1.

Park the vehicle on a level surface and
apply the parking brake.

2. Run the engine until it reaches oper-

ating temperature.

3. Turn off the engine. Wait more than

10 minutes for the oil to drain back
into the oil pan.

4. Remove the dipstick and wipe it clean.

Reinsert it all the way.

5. Remove the dipstick again and check

the oil level. It should be within the
range

. If the oil level is below

,

remove the oil filler cap and pour
recommended oil through the open-

ing. Do not overfill

.

6. Recheck oil level with the dipstick.
It is normal to add some oil between oil
maintenance intervals or during the
break-in period, depending on the se-
verity of operating conditions.

CAUTION

Oil level should be checked regularly.
Operating the engine with an insuffi-
cient amount of oil can damage the
engine, and such damage is not
covered by the warranty.

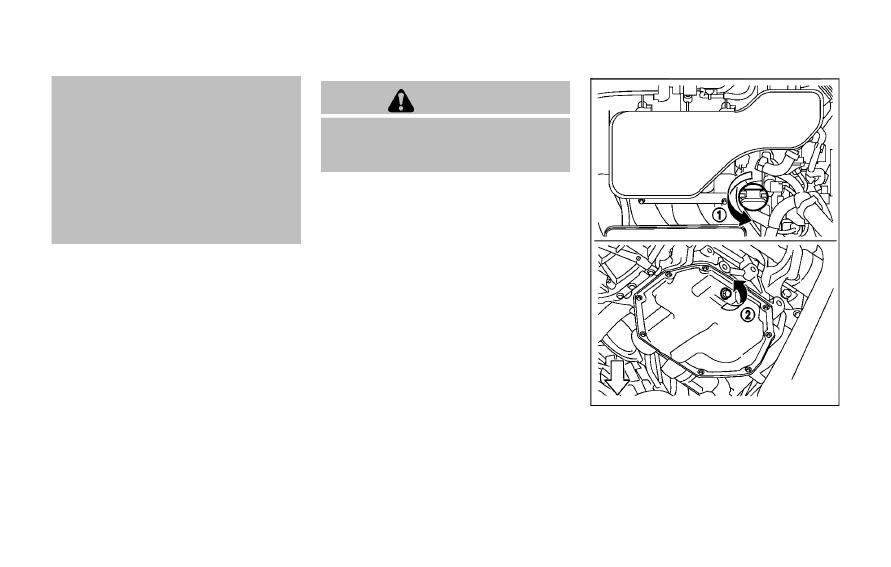

CHANGING ENGINE OIL AND FILTER

WARNING

. Used oil must be disposed of

properly. Never pour or dump oil
into the ground, canals, rivers,
etc. It should be disposed of at
proper waste facilities. NISSAN
recommends having your oil
changed by a NISSAN dealer.

. Be careful not to burn yourself, as

the engine oil may be hot.

ENGINE OIL

. Prolonged and repeated contact

with used engine oil may cause
skin cancer.

. Avoid direct skin contact with

used oil. If contacted, wash thor-
oughly with soap or hand cleaner
and plenty of water as soon as
possible.

. Store used engine oil in marked

containers out of the reach of
children.

Vehicle set-up

1.

Park the vehicle on a level surface and
apply the parking brake.

2. Run the engine until it reaches the

operating temperature.

3. Turn the engine off and wait more

than 10 minutes.

4. Raise and support the vehicle using a

suitable floor jack and safety jack
stands.

.

Place the safety jack stands under

the vehicle jack-up points.

.

A suitable adapter should be at-

tached to the jack stand saddle.

CAUTION

Make sure the correct lifting and
support points are used to avoid
vehicle damage.

JVM0414X

Do-it-yourself

8-7

8-8

Do-it-yourself

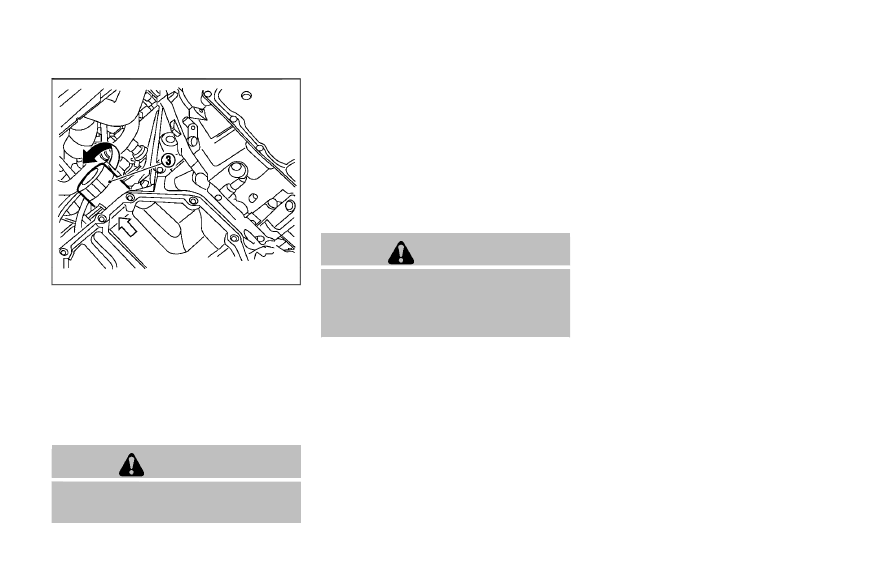

JVM0421X

1.

Oil filler cap

2.

Oil drain plug

3.

Oil filter

Engine oil and filter

1.

Place a large drain pan under the
drain plug.

2. Remove the oil filler cap.
3. Remove the drain plug with a wrench

and completely drain the oil.

CAUTION

Be careful not to burn yourself, as
the engine oil is hot.

.

Waste oil must be disposed of

properly.

.

Check your local regulations.

(Perform steps 4 to 7 only when the
engine oil filter change is needed.)

4. Loosen the oil filter with an oil filter

wrench. Remove the oil filter by turn-
ing it by hand.

5. Wipe the engine oil filter mounting

surface with a clean rag.

CAUTION

Be sure to remove any old gasket
material remaining on the mounting
surface of the engine. Failure to do
so could lead to engine damage.

6. Coat the gasket on the new filter with

clean engine oil.

7. Screw in the oil filter clockwise until a

slight resistance is felt, then tighten
additionally more than 2/3 turn.
Oil filter tightening torque:

11 to 15 ft-lb
(14.7 to 20.5 N·m)

8. Clean and re-install the drain plug

with a new washer. Securely tighten
the drain plug with a wrench.

Drain plug tightening torque:

22 to 29 ft-lb
(29 to 39 N·m)

Do not use excessive force.

9. Refill the engine with the recom-

mended oil through the oil filler open-
ing, and install the oil filler cap
securely.
See “Capacities and recommended
fluids/lubricants” (P.10-2) for drain
and refill capacity. The drain and refill
capacity depends on the oil tempera-
ture and drain time. Use these speci-
fications for reference only. Always
use the dipstick to determine the
proper amount of oil in the engine.

10. Start the engine and check for leak-

age around the drain plug and the oil
filter. Correct as required.

11. Turn the engine off and wait more

than 10 minutes. Check the oil level
with the dipstick. Add engine oil if
necessary.

After the operation

1.

Lower the vehicle carefully to the
ground.

2. Dispose of waste oil and filter properly.

WARNING

. Prolonged and repeated contact

with used engine oil may cause
skin cancer.

. Try to avoid direct skin contact

with used oil. If skin contact is
made, wash thoroughly with soap
or hand cleaner as soon as pos-
sible.

. Keep used engine oil out of reach

of children.

When checking or replacement is re-
quired, we recommend a NISSAN dealer
for servicing.

CAUTION

. NISSAN recommends using Gen-

uine NISSAN CVT Fluid NS-3 (or
equivalent) ONLY in NISSAN CVTs.
Do not mix with other fluids.

. Do not use Automatic transmis-

sion fluid (ATF) or Manual Trans-
mission fluid in a NISSAN CVT, as
it may damage the CVT. Damage
caused by the use of fluids other
than as recommended is not
covered by the NISSAN’s New
Vehicle Limited Warranty.

. Using fluids that are not equiva-

lent to Genuine NISSAN CVT Fluid
NS-3 may also damage the CVT.
Damage caused by the use of
fluids other than as recom-
mended is not covered by the
NISSAN’s New Vehicle Limited
Warranty.

For additional brake and clutch fluid
information, see “Capacities and recom-
mended fluids/lubricants” (P.10-2) of this
manual.

WARNING

. Use only new fluid from a sealed

container. Old, inferior or con-
taminated fluid may damage the
brake and clutch systems. The
use of improper fluids can da-
mage the brake and clutch sys-
tems, and affect the vehicle’s
stopping ability.

. Clean the filler cap before remov-

ing.

. Brake and clutch fluid is poiso-

nous and should be stored care-
fully in marked containers out of
the reach of children.

CAUTION

Do not spill the fluid on any painted
surfaces. This will damage the paint.
If fluid is spilled, immediately wash
the surface with water.

Do-it-yourself

8-9

CONTINUOUSLY VARIABLE
TRANSMISSION (CVT) FLUID

BRAKE AND CLUTCH (if so equipped) FLUID

8-10

Do-it-yourself

JVM0789X

Check the fluid level in the reservoir. If the
fluid is below the MIN line

or the brake

warning light comes on, add Genuine
NISSAN Super Heavy Duty Brake Fluid or
equivalent DOT 3 fluid up to the MAX line

. If fluid must be added frequently, the

system should be checked. It is recom-
mended you visit a NISSAN dealer for this
service.

JVM0788X

Type A

JVM0380X

Type B

Type A: Check the fluid level in the
window washer reservoir. If the fluid level
is low, add window washer fluid.
Type B: To check the fluid level, use your
finger to plug the center hole

of the

cap/tube assembly, then remove it from
the reservoir. If there is no fluid in the
tube, add fluid.
Add a washer solvent to the washer for
better cleaning. In the winter season, add
a windshield washer antifreeze. Follow
the manufacturer’s instructions for the
mixture ratio.
Fill the window washer fluid reservoir
periodically.
Add fluid when the low washer fluid
warning appears (if so equipped).
Refill the reservoir more frequently when
driving conditions require an increased
amount of window washer fluid.
Recommended fluid:
Genuine NISSAN Windshield Washer Con-
centrate Cleaner & Antifreeze or equiva-
lent

CAUTION

. Do not substitute engine anti-

f r e e z e c o o l a n t f o r w i n d o w
washer solution. This may result

WINDOW WASHER FLUID

in damage to the paint.

. Do not fill the window washer

reservoir tank with washer fluid
concentrates at full strength.
Some methyl alcohol based
washer fluid concentrates may
permanently stain the grille if
spilled while filling the window
washer reservoir tank.

. Pre-mix washer fluid concen-

trates with water to the manu-
facturer’s recommended levels
before pouring the fluid into the
window washer reservoir tank. Do
not use the window washer re-
servoir tank to mix the washer
fluid concentrate and water.

. Keep the battery surface clean and

dry. Clean the battery with a solution
of baking soda and water.

. Make certain the terminal connec-

tions are clean and securely tightened.

. If the vehicle is not to be used for 30

days or longer, disconnect the nega-
tive 7 battery terminal cable to pre-
vent discharging it.

NOTE:

Care should be taken to avoid situations
that can lead to potential battery dis-
charge and potential no-start condi-
tions such as:
1.

Installation or extended use of elec-
tronic accessories that consume
battery power when the engine is
not running (Phone chargers, GPS,
DVD players, etc.)

2. Vehicle is not driven regularly and/

or only driven short distances.

In these cases, the battery may need to
be charged to maintain battery health.

WARNING

. Do not expose the battery to

flames or electrical sparks. Hy-
drogen gas generated by the
battery is explosive. Do not allow
battery fluid to contact your skin,

eyes, fabrics or painted surfaces.
After touching a battery or bat-
tery cap, do not touch or rub your
eyes. Thoroughly wash your
hands. If the acid contacts your
eyes, skin or clothing, immedi-
ately flush with water for at least
15 minutes and seek medical
attention.

. Do not operate the vehicle if the

fluid in the battery is low. Low
battery fluid can cause a higher
load on the battery which can
generate heat, reduce battery life,
and in some cases lead to an
explosion.

. When working on or near a bat-

tery, always wear suitable eye
protection and remove all jew-
elry.

. Battery posts, terminals and re-

lated accessories contain lead
and lead compounds. Wash
hands after handling.

. Keep the battery out of the reach

of children.

Do-it-yourself

8-11

BATTERY

8-12

Do-it-yourself

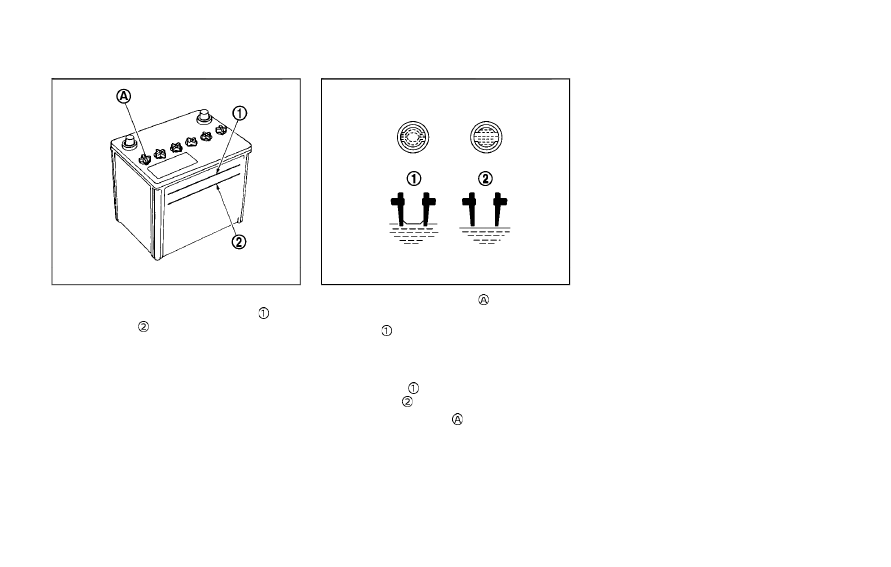

DI0137MA

Check the fluid level in each cell. It should
be between the UPPER LEVEL

and

LOWER LEVEL

lines.

If it is necessary to add fluid, add only
distilled water to bring the level to the
indicator in each filler opening. Do not
overfill.

SDI1480C

1.

Remove the cell plugs

.

2. Add distilled water up to the UPPER

LEVEL

line.

If the side of the battery is not clear,
check the distilled water level by
looking directly above the cell; the
condition

indicates OK and the

condition

needs more to be added.

3. Tighten cell plugs

.

Vehicles operated in high temperatures
or under severe conditions require fre-
quent checks of the battery fluid level.

JUMP STARTING

If jump starting is necessary, see “Jump
starting” (P.6-9). If the engine does not
start by jump starting, the battery may
have to be replaced. It is recommended
you visit a NISSAN dealer for this service.

CAUTION

. Do not ground accessories di-

rectly to the battery terminal.
Doing so will bypass the variable
voltage control system and the
vehicle battery may not charge
completely.

. Use electrical accessories with

the engine running to avoid dis-
charging the vehicle battery.

The variable voltage control system mea-
sures the amount of electrical discharge
from the battery and controls voltage
generated by the generator.

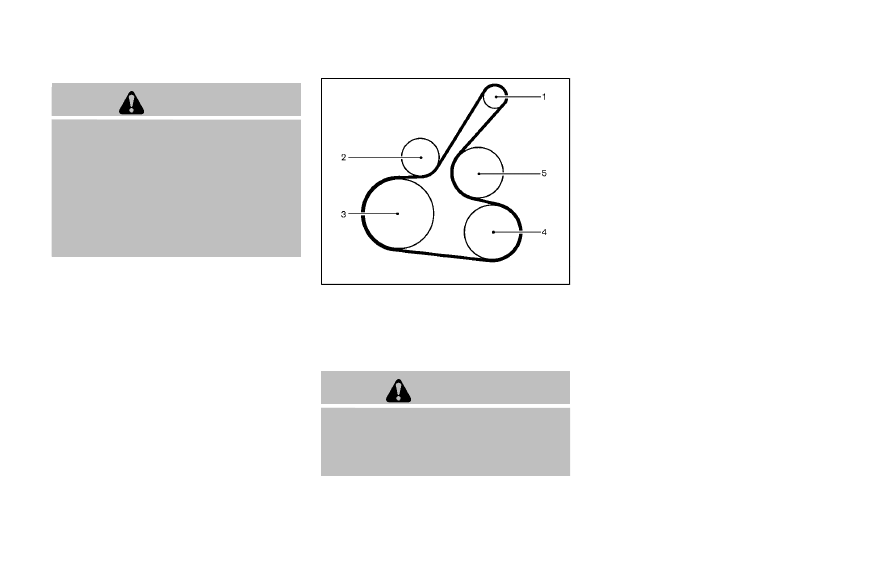

SDI1881

1.

Alternator

2.

Drive belt auto-tensioner

3.

Crankshaft pulley

4.

Air conditioner compressor

5.

Water pump

WARNING

Be sure the ignition switch is in the
OFF or LOCK position before servi-
cing drive belts. The engine could
rotate unexpectedly.

1.

Visually inspect the belt for signs of
unusual wear, cuts, fraying or loosen-
ess. If the belt is in poor condition or

loose, have it replaced or adjusted. It is
recommended you visit a NISSAN
dealer for this service.

2. Have the belt condition checked reg-

ularly.

Do-it-yourself

8-13

VARIABLE VOLTAGE CONTROL SYSTEM

DRIVE BELT

8-14

Do-it-yourself

WARNING

Be sure the engine and ignition
switch are off and that the parking
brake is applied.

CAUTION

Be sure to use the correct socket to
remove the spark plugs. An incorrect
socket can damage the spark plugs.

SDI2670

REPLACING SPARK PLUGS

If replacement is required, it is recom-
mended you visit a NISSAN dealer for this
service.

Iridium platinum-tipped spark
plugs

It is not necessary to replace the iridium
platinum-tipped spark plugs as frequently
as the conventional type spark plugs
since they will last much longer. Follow
the maintenance schedule shown in the
“9. Maintenance and schedules” section.
Do not reuse the iridium platinum-tipped
spark plugs by cleaning or regapping.
Always replace spark plugs with recom-

mended or equivalent ones.

SPARK PLUGS

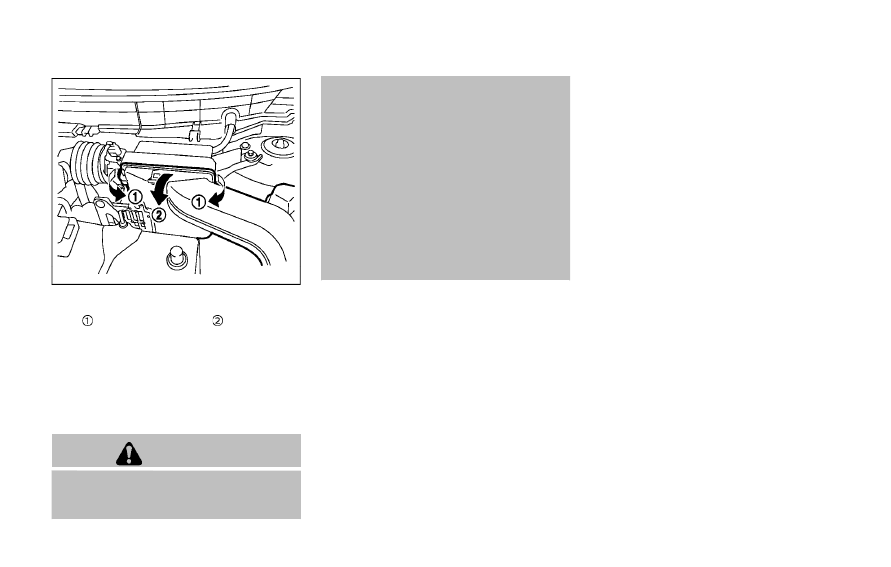

JVM0378X

Example

To remove the filter, unlatch the retaining
clips

, and pull the cover

upward.

The air cleaner filter should not be
cleaned and reused. Replace it according
to the maintenance schedule shown in
the “9. Maintenance and schedules” sec-
tion. When replacing the filter, wipe the
inside of the air cleaner housing and the
cover with a damp cloth.

WARNING

. Operating the engine with the air

cleaner filter off can cause you or
others to be burned. The air

cleaner filter not only cleans the
intake air, it also stops flame if
the engine backfires. If the air
cleaner filter is not installed and
the engine backfires, you could
be burned. Never drive with the
air cleaner filter off. Be cautious
working on the engine when the
air cleaner filter is off.

. Never pour fuel into the throttle

body or attempt to start the
engine with the air cleaner re-
moved. Doing so could result in
serious injury.

Do-it-yourself

8-15

AIR CLEANER

8-16

Do-it-yourself

CLEANING

If your windshield is not clear after using
the windshield washer or if a wiper blade
chatters when running, wax or other
material may be on the blade or wind-
shield.
Clean the outside of the windshield with a
washer solution or a mild detergent. Your
windshield is clean if beads do not form
when rinsing with clear water.
Clean each blade by wiping it with a cloth
soaked in a washer solution or a mild
detergent. Then rinse the blade with clear
water. If your windshield is still not clear
after cleaning the blades and using the
wiper, replace the blades.

CAUTION

Worn windshield wiper blades can
damage the windshield and impair
driver vision.

SDI2359

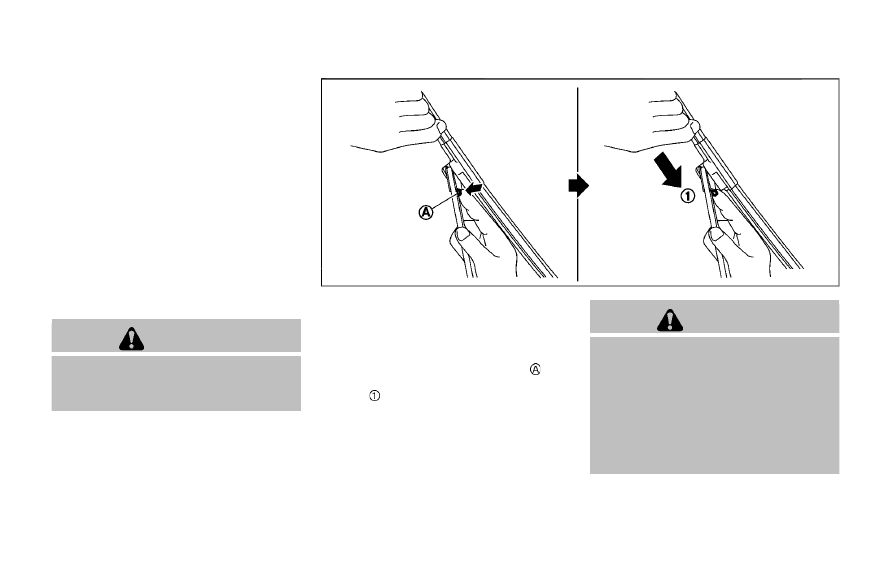

REPLACING

Replace the wiper blades if they are worn.
1.

Lift the wiper arm away from the
windshield.

2. Push and hold the release tab

, and

move the wiper blade down the wiper
arm

.

3. Insert the new wiper blade onto the

wiper arm until a click sounds.

4. Rotate the wiper blade so that the

dimple is in the groove.

CAUTION

. After wiper blade replacement,

return the wiper arm to its origi-
nal position; otherwise it may be
damaged when the hood is
opened.

. Make sure the wiper blades con-

tact the glass; otherwise the arm
may be damaged from wind
pressure.

WINDSHIELD WIPER BLADES

SDI2693

Be careful not to clog the washer nozzle

. This may cause improper windshield

washer operation. If the nozzle is clogged,
remove any objects with a needle or small
pin

. Be careful not to damage the

nozzle.

It is recommended you contact a NISSAN
dealer if checking or replacement is
required.

If the brakes do not operate properly, it is
recommended you have the brakes
checked by a NISSAN dealer.

SELF-ADJUSTING BRAKES

Your vehicle is equipped with self-adjust-
ing brakes.
The disc-type brakes self-adjust every
time the brake pedal is applied.

WARNING

Have your brake system checked if
the brake pedal height does not
return to normal. It is recommended
you visit a NISSAN dealer for this
service.

BRAKE PAD WEAR WARNING

The disc brake pads have audible wear
warnings. When a brake pad requires
replacement, it will make a high pitched
scraping sound when the vehicle is in
motion. This scraping sound will first
occur only when the brake pedal is
depressed. After more wear of the brake
pad, the sound will always be heard even
if the brake pedal is not depressed. Have
the brakes checked as soon as possible if
the wear warning sound is heard.
Under some driving or climate conditions,

Do-it-yourself

8-17

REAR WINDOW WIPER BLADE

BRAKES
