Nissan Armada (2019 year). Instruction - part 15

JVH1691X

How to switch the display

The Intelligent Around View Monitor can
display two split views as well as a single
view of the front-wide view or rear-wide
view. Push the CAMERA button, change
the shift lever position, or select the
“Change View” key

to switch between

the available views.

For models with the Intelligent Back-up
Intervention (I-BI) system, “

” key may

be displayed on the Intelligent Around
View Monitor screen when the shift lever
is in the R (Reverse) position. For details of
the I-BI system, see “Intelligent Back-up
Intervention (I-BI)” (P.5-57).

JVH1690X

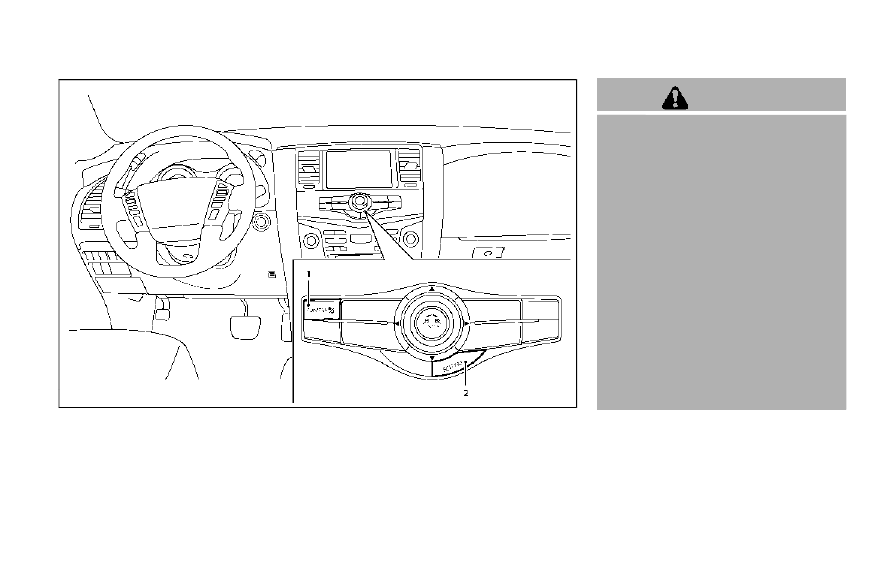

HOW TO ADJUST THE SCREEN VIEW

The display settings such as Brightness,
Contrast, Black Level, Tint and Color of
the Intelligent Around View Monitor can
be adjusted.

1.

Push the SETTING button with the
Intelligent Around View Monitor
turned on.

2.

The Display settings menu is dis-
played. Select an item you wish to
adjust.

3. Adjust the selected item by touching

the “+” or “-” key.

Select “Reset Settings” key to return all
settings to default.

NOTE:

Do not adjust any of the display settings
of the Intelligent Around View Monitor
while the vehicle is moving. Make sure
the parking brake is firmly applied.

Display settings menu can also be ac-
cessed while the Intelligent Around View
Monitor screen is not displayed. See
“Intelligent Around View Monitor settings”
(P.4-19).

INTELLIGENT AROUND VIEW MONI-
TOR SETTINGS

To set up the Intelligent Around View
Monitor to your preferred settings, push
the SETTING button while the Intelligent
Around View Monitor screen is not dis-
played, select the “Camera/Sonar” key.

Items displayed on the screen may vary
depending on the specification and mod-
el.

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-19

4-20

Monitor, heater, air conditioner, audio, phone and voice recognition systems

Available setting items:

Setting item

Action

Camera

Back-up Collision Intervention

Intelligent Back-up Intervention (I-BI) system on/off. See “Intelligent Back-up
Intervention (I-BI)” (P.5-57).

Moving Object Detection

Turn the MOD system on/off. See “Moving Object Detection (MOD)” (P.4-28).

Non-viewable Area Reminder

When this item is turned on, the non-viewable area is highlighted in yellow for
several seconds after the bird’s-eye view is displayed. It will be shown only the
first time after the ignition switch is placed in the ON position.

Predictive Course Lines

When this item is turned on, the predictive course lines are displayed in the
front and the rear view and bird’s-eye view.

Automatic Display with Sonar

The automatic sonar display can be turned on/off.

Sonar

For the information about the sonar, see “Camera aiding sonar function
(models with Intelligent Around View Monitor)” (P.4-24).

Display

Brightness

Adjust display settings by touching the “+”/“-” key.

Contrast

Black Level

Tint

Color

Reset Settings

Return all the settings to default.

INTELLIGENT AROUND VIEW MONI-
TOR SYSTEM LIMITATIONS

WARNING

Listed below are the system limita-
tions for Intelligent Around View
Monitor. Failure to operate the vehi-
cle in accordance with these system
limitations could result in serious
injury or death.

. Do not use the Intelligent Around

View Monitor with the outside
mirrors in the stored position,
and make sure that the liftgate
is securely closed when operating
the vehicle using the Intelligent
Around View Monitor.

. The apparent distance between

objects viewed on the Intelligent
Around View Monitor differs from
the actual distance.

. The cameras are installed on the

front grille, the outside mirrors
and above the rear license plate.
Do not put anything on the vehi-
cle that covers the cameras.

. When washing the vehicle with

high pressure water, be sure not
to spray it around the cameras.

Otherwise, water may enter the
camera unit causing water con-
densation on the lens, a malfunc-
tion, fire or an electric shock.

. Do not strike the cameras. They

are precision instruments. Doing
so could cause a malfunction or
cause damage resulting in a fire
or an electric shock.

The following are operating limitations
and do not represent a system malfunc-
tion:
. The screen displayed on the Intelligent

Around View Monitor will automati-
cally return to the previous screen 3
minutes after the CAMERA button has
been pushed while the shift lever is in
a position other than the R (Reverse)
position.

. There may be a delay when switching

between views.

. When the temperature is extremely

high or low, the screen may not
display objects clearly.

. When strong light directly shines on

the camera, objects may not be dis-
played clearly.

. The screen may flicker under fluores-

cent light.

. The colors of objects on the Intelligent

Around View Monitor may differ
somewhat from the actual color of
objects.

. Objects on the monitor may not be

clear and the color of the object may
differ in a dark environment.

. There may be differences in sharpness

between each camera view of the
bird’s-eye view.

. When activating the Intelligent Around

View Monitor, the icons and the mes-
sages may not be displayed for a
while.

. If dirt, rain or snow accumulates on

the camera, the Intelligent Around
View Monitor may not display objects
clearly. Clean the camera.

. Do not use wax on the camera lens.

Wipe off any wax with a clean cloth
that has been dampened with a
diluted mild cleaning agent, then wipe
with a dry cloth.

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-21

4-22

Monitor, heater, air conditioner, audio, phone and voice recognition systems

JVH1399X

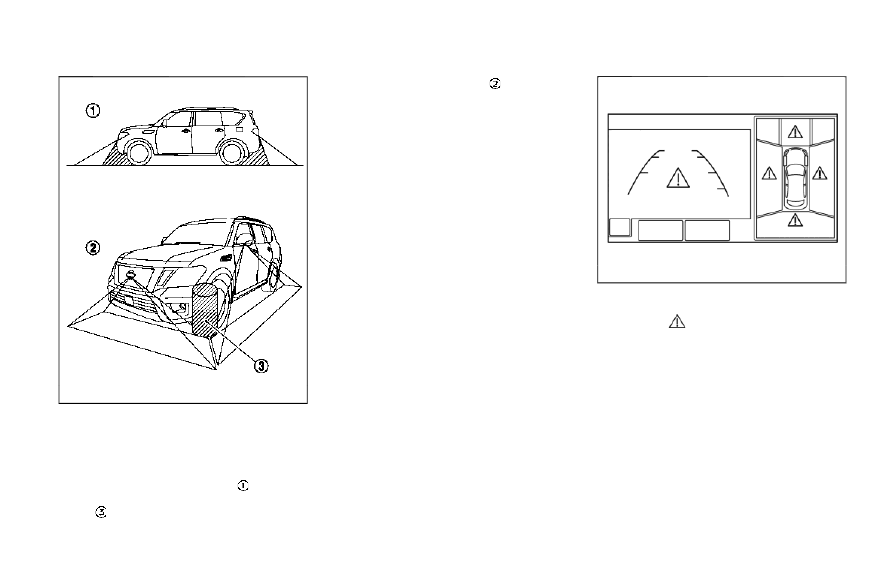

There are some areas where the system
will not show objects and the system
does not warn of moving objects. When in
the front or the rear view display, an
object below the bumper or on the
ground may not be viewed

. When in

the bird’s-eye view, a tall object near the
seam

of the camera viewing areas will

not appear in the monitor

.

JVH1633X

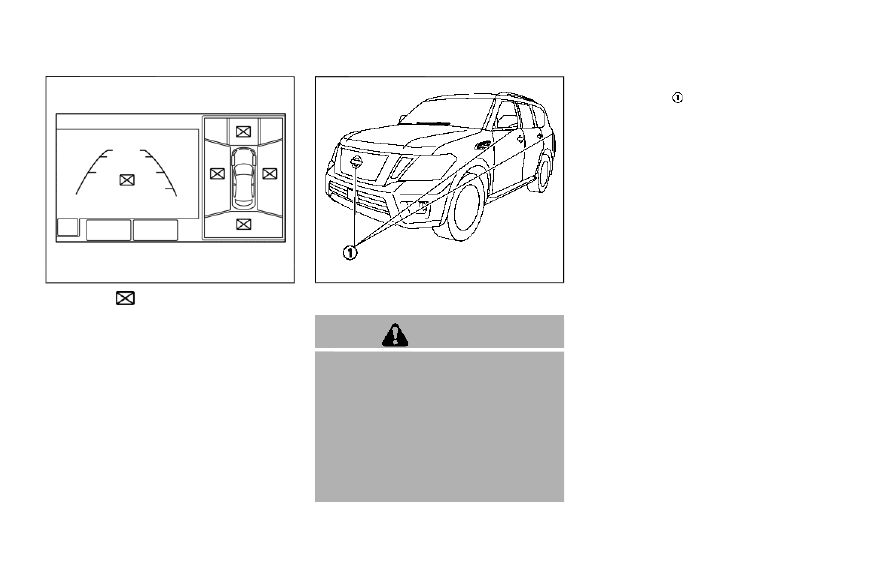

System temporarily unavailable

When the “

” icon is displayed on the

screen, there will be abnormal conditions
in the Intelligent Around View Monitor.
This will not hinder normal driving opera-
tion but the system should be inspected.
It is recommended you visit a NISSAN
dealer for inspecting.

JVH1634X

When the “

” icon is displayed on the

screen, the camera image may be receiv-
ing temporary electronic disturbances
from surrounding devices. This will not
hinder normal driving operation. How-
ever, if it occurs frequently, the system
should be inspected. It is recommended
you visit a NISSAN dealer.

JVH1397X

SYSTEM MAINTENANCE

CAUTION

. Do not use alcohol, benzine or

thinner to clean the camera. This
will cause discoloration. To clean
the camera, wipe with a cloth
dampened with diluted mild
cleaning agent and then wipe
with a dry cloth.

. Do not damage the camera as the

monitor screen may be adversely
affected.

If dirt, rain or snow accumulates on any of
the cameras

, the Intelligent Around

View Monitor may not display objects
clearly. Clean the camera by wiping with
a cloth dampened with a diluted mild
cleaning agent and then wiping with a dry
cloth.

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-23

4-24

Monitor, heater, air conditioner, audio, phone and voice recognition systems

WARNING

Failure to follow the warnings and
instructions for proper use of the
sonar function as outlined in this
section could result in serious injury
or death.
. The sonar is a convenience fea-

ture. It is not a substitute for
proper parking.

. This function is designed as an

aid to the driver in detecting large
stationary objects to help avoid
damaging the vehicle.

. The driver is always responsible

for safety during parking and
other maneuvers.

. Always look around and check

that it is safe to move before
parking.

. Read and understand the limita-

tions of the sonar as contained in
this section.

The sonar function helps to inform the
driver of large stationary objects around
the vehicle when parking by issuing an
audible and visual alert.

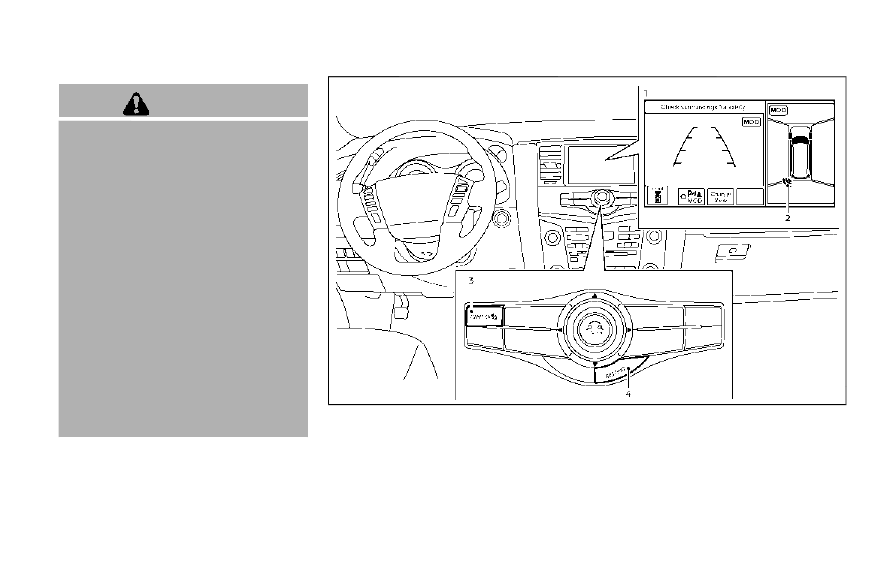

JVH1693X

1.

Center display

2.

Sonar indicator

3. CAMERA button

4. SETTING button

CAMERA AIDING SONAR FUNCTION (models
with Intelligent Around View Monitor)

SONAR SYSTEM OPERATION

The system gives the tone for front
objects when the shift lever is in the D
(Drive) position and both front and rear
objects when the shift lever is in the R
(Reverse) position.

When the camera image is shown on the
center display, the system shows the
sonar indicator regardless of the shift
lever position.

The system is deactivated at speeds
above 6 MPH (10 km/h). It is reactivated
at lower speeds.

The colors of the sonar indicators and the
distance guide lines in the front, front-
wide, rear and rear-wide views indicate
different distances to the object.

When the objects are detected, the in-
dicator (green) appears and blinks and
the tone sounds intermittently. When the
vehicle moves closer to the object, the
color of the indicator turns yellow and the
rate of the blinking and the rate of the
tone increase. When the vehicle is very
close to the object, the indicator stops
blinking and turns red, and the tone
sounds continuously.

The intermittent tone will stop after 3
seconds when an object is detected by
only the sonar and the distance does not
change.

The tone will stop when the object is no
longer near the vehicle.

JVH1694X

TURNING ON AND OFF THE SONAR
FUNCTION

When the Sonar/MOD key

is selected,

the indicator

will turn off and the sonar

will be turned off temporarily. The Moving
Object Detection (MOD) system will also
be turned off at the same time. (See
“Moving Object Detection (MOD)” (P.4-
28).) When the Sonar/MOD key

is

selected again, the indicator

will turn

on and the sonar will turn back on.

In the below cases, the sonar will be
turned back on automatically:
. When the shift lever is in the R

(Reverse) position.

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-25

4-26

Monitor, heater, air conditioner, audio, phone and voice recognition systems

. When the CAMERA button is pushed

and a screen other than the camera
view is shown on the display.

. When vehicle speed decreases below

approximately 6 MPH (10 km/h).

. When the ignition switch is placed in

the OFF position and turned back to
the ON position again.

To deactivate the sonar system comple-
tely, use the “Sonar” settings. See “Sonar
function settings” (P.4-26).

JVH1695X

Sonar function settings

To set up the sonar function to your
preferred settings, push the SETTING
button, select the “Camera/Sonar” key
and then select the “Sonar” key on the
center display.

Designs and items displayed on the
screen may vary depending on the mod-
els.

Sonar:

When this item is turned on, the front and
rear sonar is activated. When this item is
turned off (indicator turns off), the front
and rear sonar is deactivated. The amber
markers are displayed at the corners of

the vehicle icon and the sonar icon will
disappear from the Sonar/MOD key. The
next time the ignition switch is placed in
the ON position, “Sonar is OFF” is dis-
played briefly.

FR Sensor Only:

When this item is turned on, only the front
sonar is activated. The amber markers are
displayed at the rear corners of the
vehicle icon.

Interrupt Display:

When this item is turned on, the Intelligent
Around View Monitor will interrupt the
current view in the display to see the
surrounding area of the vehicle.

Sonar Sensitivity:

Adjust the sensitivity level of the sonar.

Sonar Volume:

Adjust the tone volume of the sonar.

SONAR SYSTEM LIMITATIONS

WARNING

Listed below are the system limita-
tions for the sonar function. Failure
to operate the vehicle in accordance
with these system limitations could
result in serious injury or death.

. Inclement weather or ultrasonic

sources such as an automatic car
wash, a truck’s compressed-air
brakes or a pneumatic drill may
affect the function of the system,
including reduced performance
or a false activation.

. This function is designed as an

aid to the driver in detecting large
stationary objects to help avoid
damaging the vehicle.

. The system is not designed to

prevent contact with small or
moving objects.

. The system will not detect small

objects below the bumper, and
may not detect objects close to
the bumper or on the ground.

. The system may not detect the

following objects:

— Fluffy objects such as snow,

cloth, cotton, grass or wool.

— Thin objects such as rope, wire

or chain.

— Wedge-shaped objects.

. If your vehicle sustains damage

to the bumper fascia, leaving it
misaligned or bent, the sensing
zone may be altered causing in-
accurate measurement of objects

or false alarms.

CAUTION

Excessive noise (such as audio sys-
tem volume or an open vehicle win-
dow) will interfere with the tone and
it may not be heard.

SYSTEM TEMPORARILY UNAVAIL-
ABLE

When the amber markers are displayed at
the corners of the vehicle icon and the
function cannot be activated from the
“Sonar” settings (the setting items are
grayed out), the sonar system may be
malfunctioning.

SYSTEM MAINTENANCE

CAUTION

Keep the surface of the sonar sen-
sors (located on the front and rear
bumper fascia) free from accumula-
tions of snow, ice and dirt. Do not
scratch the surface of the sonar
sensors when cleaning. If the sen-
sors are covered, the accuracy of the

sonar function will be diminished.

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-27

4-28

Monitor, heater, air conditioner, audio, phone and voice recognition systems

JVH1689X

1. CAMERA button

2. SETTING button

WARNING

Failure to follow the warnings and
instructions for proper use of the
Moving Object Detection system
could result in serious injury or
death.

. The MOD system is not a substi-

tute for proper vehicle operation
and is not designed to prevent
contact with the objects sur-
rounding the vehicle. When man-
euvering, always use the outside
mirror and rearview mirror and
turn and check the surrounding
to ensure it is safe to maneuver.

. The system is deactivated at

speeds above 6 MPH (10 km/h).
It is reactivated at lower speeds.

. The MOD system is not designed

to detect the surrounding sta-
tionary objects.

The Moving Object Detection (MOD) sys-
tem can inform the driver of the moving
objects surrounding the vehicle when
driving out of garages, maneuvering into
parking lots and in other such instances.

The MOD system detects moving objects
by using image processing technology on

MOVING OBJECT DETECTION (MOD)

the image shown on the display.

MOD SYSTEM OPERATION

The MOD system will turn on automati-
cally under the following conditions:
. When the shift lever is in the R

(Reverse) position.

. When vehicle speed decreases below

approximately 5 MPH (8 km/h) .

JVH1696X

Bird’s-eye view

JVH1697X

Front view / rear view

JVH1698X

Rear and front-side views

JVH1699X

Front-wide view / rear-wide view

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-29

4-30

Monitor, heater, air conditioner, audio, phone and voice recognition systems

When the MOD system detects moving
objects near the vehicle, the yellow frame
will be displayed on the view where the
objects are detected and a chime will
sound once. While the MOD system con-
tinues to detect moving objects, the
yellow frame continues to be displayed.

In the bird’s-eye view, the yellow frame
is displayed on each camera image (front,
rear, right, left) depending on where
moving objects are detected.

The yellow frame

is displayed on each

view in the front view, front-wide view,
rear view and rear-wide view modes.

While the sonar is beeping, the MOD
system does not chime.

A blue MOD icon

is displayed in the view

where the MOD system is operative. A
gray MOD icon

is displayed in the view

where the MOD system is not operative.

If the MOD system is turned off, the MOD
icon

is not displayed.

The MOD system operates in the follow-
ing conditions when the camera view is
displayed:
. When the shift lever is in the P (Park) or

N (Neutral) position and the vehicle is
stopped, the MOD system detects the
moving objects in the bird’s-eye view.

. When the shift lever is in the D (Drive)

position and the vehicle speed is
below approximately 5 MPH (8 km/h),
the MOD system detects moving ob-
jects in the front view or front-wide
view.

. When the shift lever is in the R

(Reverse) position and the vehicle
speed is below approximately 5 MPH
(8 km/h), the MOD system detects
moving objects in the rear view or
rear-wide view. The MOD system will
not operate if the liftgate is open.

The MOD system does not detect moving
objects in the front-side view. The MOD
icon is not displayed on the screen when
in front-side view.

JVH1712X

TURNING ON AND OFF THE MOD
SYSTEM

When the MOD is active and the Sonar/
MOD key

is selected, the MOD system

will turn off temporarily and the indicator

will turn off. (A camera-aiding sonar will

turn off at the same time.) When the
Sonar/MOD key

is selected again, the

indicator will turn on and the MOD system
will turn back on.

To enable or disable the MOD, use the
“Camera” menu. See “MOD function
setting” (P.4-31).

MOD function setting

To set up the MOD function to your
preferred settings, push the SETTING
button, select “Camera/Sonar” key, and
then select the “Camera” key on the
center display.

JVH1713X

Moving Object Detection:

When this item is turned on, the MOD is
activated. When this item is turned off
(indicator turns off), the MOD system is
deactivated. When the MOD system is
deactivated, “MOD”

will disappear on

the Sonar/MOD key

and the MOD icon

will disappear as well.

When the sonar is turned off on the
setting menu as well, the Sonar/MOD
key

will disappear.

MOD SYSTEM LIMITATIONS

WARNING

Listed below are the system limita-
tions for MOD. Failure to operate the
vehicle in accordance with these
system limitations could result in
serious injury or death.
. Do not use the MOD system when

towing a trailer. The system may
not function properly.

. Excessive noise (for example,

audio system volume or open
vehicle window) will interfere
with the chime sound, and it
may not be heard.

. The MOD system performance

will be limited according to en-
vironmental conditions and sur-
rounding objects such as:

— When there is low contrast

between background and the
moving objects.

— When there is blinking source

of light.

— When strong light such as

another vehicle’s headlight or
sunlight is present.

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-31

4-32

Monitor, heater, air conditioner, audio, phone and voice recognition systems

— When camera orientation is

not in its usual position, such
as when mirror is folded.

— When there is dirt, water drops

or snow on the camera lens.

— When the position of the mov-

ing objects in the display is
not changed.

. The MOD system might detect

flowing water droplets on the
camera lens, white smoke from
the muffler, moving shadows, etc.

. The MOD system may not func-

tion properly depending on the
speed, direction, distance or
shape of the moving objects.

. If your vehicle sustains damage

to the parts where the camera is
installed, leaving it misaligned or
bent, the sensing zone may be
altered and the MOD system may
not detect objects properly.

. When the temperature is extre-

mely high or low, the screen may
not display objects clearly. This is
not a malfunction.

JVH1397X

SYSTEM MAINTENANCE

CAUTION

. Do not use alcohol, benzine or

thinner to clean the camera. This
will cause discoloration. To clean
the camera, wipe with a cloth
dampened with diluted mild
cleaning agent and then wipe
with a dry cloth.

. Do not damage the camera as the

monitor screen may be adversely
affected.

If dirt, rain or snow accumulates on any of
the cameras

, the MOD system may not

operate properly. Clean the camera by
wiping with a cloth dampened with a
diluted mild cleaning agent and then
wiping with a dry cloth.

SAA3348

CENTER VENTILATORS

Open/close the ventilators by moving the
control to either direction.

:

This symbol indicates that the venti-
lators are closed. Moving the side
control to this direction will close the
ventilators.

:

This symbol indicates that the venti-
lators are open. Moving the side
control to this direction will open the
ventilators.

Adjust the air flow direction of the venti-
lators by moving the center knob (up/
down, left/right) until the desired position
is achieved.

SAA3054

SIDE VENTILATORS

Open/close the ventilators by moving the
control to either direction.

:

This symbol indicates that the venti-
lators are closed. Moving the side
control to this direction will close the
ventilators.

:

This symbol indicates that the venti-
lators are open. Moving the side
control to this direction will open the
ventilators.

Adjust the air flow direction of the venti-
lators by moving the center knob (up/
down, left/right) until the desired position
is achieved.

JVH1313X

REAR VENTILATORS

Open/close the ventilators by moving the
control to either direction.

:

This symbol indicates that the venti-
lators are closed. Moving the side
control to this direction will close the
ventilators.

:

This symbol indicates that the venti-
lators are open. Moving the side
control to this direction will open the
ventilators.

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-33

VENTILATORS

4-34

Monitor, heater, air conditioner, audio, phone and voice recognition systems

SAA3055

Adjust the air flow direction of the venti-
lators by moving the center knob (up/
down, left/right) until the desired position
is achieved.

WARNING

. The air conditioner cooling func-

tion operates only when the en-
gine is running.

. Do not leave children or adults

who would normally require the
support of others alone in your
vehicle. Pets should not be left
alone either. On hot, sunny days,
temperatures in a closed vehicle
could quickly become high en-
ough to cause severe or possibly
fatal injuries to people or animals.

. Do not use the recirculation mode

for long periods as it may cause
the interior air to become stale
and the windows to fog up.

. Do not adjust the heating and air

conditioning controls while driv-
ing so that full attention may be
given to vehicle operation.

Start the engine and operate the heater
and air conditioner system.

NOTE:

. Odors from inside and outside the

vehicle can build up in the air condi-
tioner unit. Odor can enter the pas-
senger compartment through the

vents.

. When parking, set the heater and air

conditioner controls to turn off air
recirculation to allow fresh air into
the passenger compartment. This
should help reduce odors inside the
vehicle.

HEATER AND AIR CONDITIONER
