Nissan Frontier D40. Manual - part 894

PG

HARNESS

PG-43

< COMPONENT DIAGNOSIS >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

E1

M59

BR/2

: Glove box lamp

B3

M163

W/8

: Clutch interlock cancel switch

D2

M61

—

: Body ground

A3

M165

L/4

: Cargo lamp relay

E2

M62

B/2

: Front blower motor

Console sub-harness

D4

M63

W/6

: To M204

E5

M204

W/6

: To M63

D2

M64

W/10

: Audio unit (king cabwith premium audio
  system)

F2

M207

B/3

: Console power socket

C2

M65

W/10

: Audio unit (crew cab with premium audio
  system)

PG-44

< COMPONENT DIAGNOSIS >

HARNESS

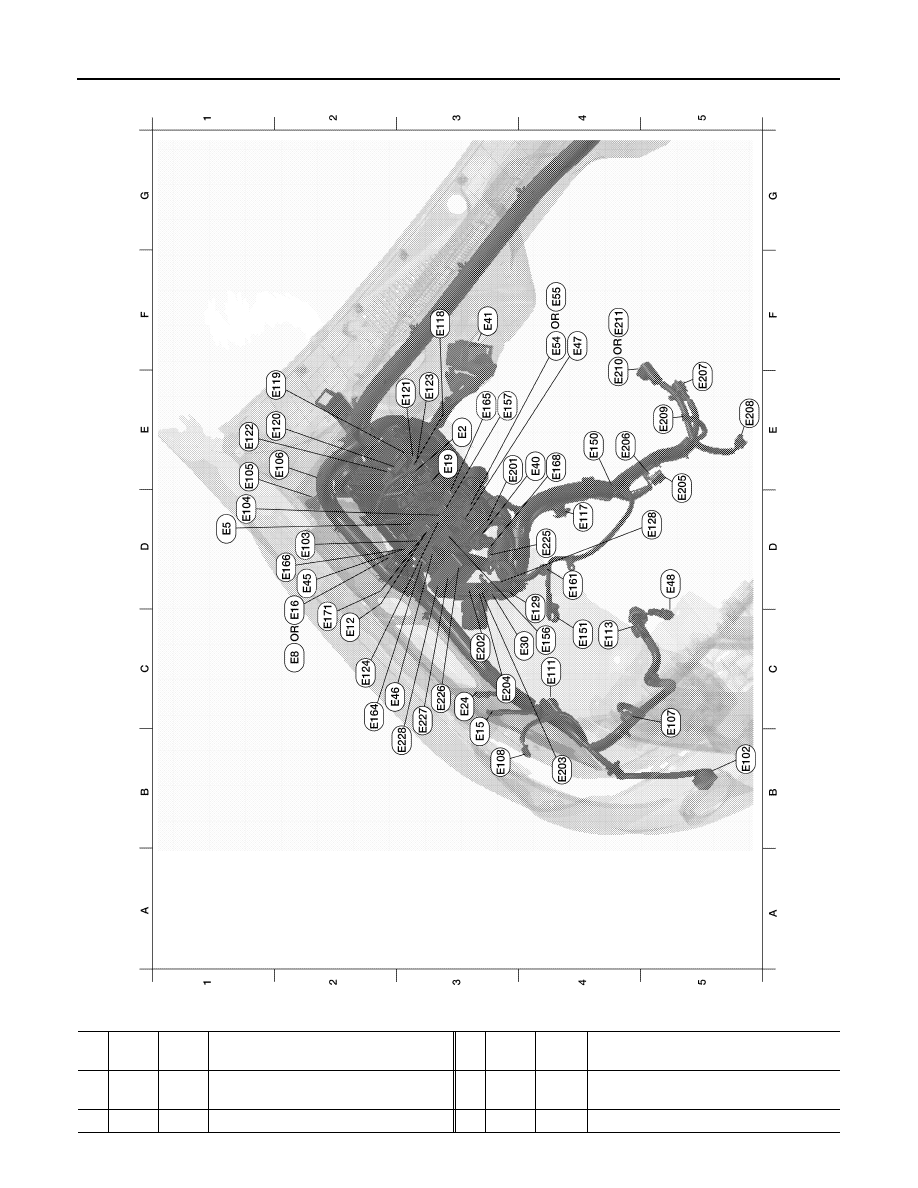

ENGINE ROOM HARNESS (RH VIEW)

Refer to "ENGINE ROOM HARNESS (LH VIEW)" for continuation of engine room harness.

ABMIA1486GB

E3

E2

W/16

: To F32

E3

E123

BR/8

: IPDM E/R (intelligent power distribution
  module engine room)

D1

E5

W/24

: To F14

C2

E124

B/6

: IPDM E/R (intelligent power distribution
  module engine room)

C2

E8

B/40

: ECM (with VQ405DE)

D5

E128

GR/2

: Fusible link box (battery)

PG

HARNESS

PG-45

< COMPONENT DIAGNOSIS >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

C2

E12

L/4

: Stop lamp relay

D4

E129

BR/2

: Fusible link box (battery)

B3

E15

—

: Body ground

E4

E150

—

: Battery ground

D2

E16

B/40

: ECM (with QR25DE)

C4

E151

—

: Negative battery cable

E3

E19

W/16

: To F33

C4

E156

 L/4

: Transfer shut off relay 1

C3

E24

—

: Body ground

E3

E157

L/4

: Transfer shut off relay 2

C3

E30

—

: Fusible link box (battery)

D4

E161

B/3

: Battery current sensor

E4

E40

GR/9

: To E201

C2

E164

L/4

: Trailer turn relay LH

F3

E41

SMJ

: To C1

E3

E165

L/4

: Trailer turn relay RH

D2

E45

BR/6

: Back-up lamp relay (with A/T)

D2

E166

BR/6

: Clutch interlock cancel relay 2

C3

E46

B/5

: Transfer shift high relay

E4

E168

W/12

: To E225

F4

E47

B/5

: Transfer shift low relay

C2

E171

B/5

: Clutch interlock cancel relay 1

D5

E48

B/3

: Refrigerant pressure sensor

Generator sub-harness

F4

E54

BR/6

: Front blower motor relay (king cab)

E3

E201

GR/9

: To E40

F4

E55

BR/6

: Front blower motor relay (crew cab)

C3

E202

—

: Fusible link box (battery)

B5

E102

B/2

: Front fog lamp RH

B4

E203

—

: Body ground

D2

E103

B/5

: Daytime light relay 1

C3

E204

—

: Fusible link box (battery)

D1

E104

L/4

: Daytime light relay 2

E5

E205

B/3

: Generator

E1

E105

B/2

: Front washer motor

E4

E206

—

: Generator

E2

E106

BR/2

: Washer fluid level switch

F5

E207

GR/1

: Starter motor (with VQ40DE)

C5

E107

B/3

: Front combination lamp RH

E5

E208

GR/1

: Oil pressure switch (with VQ40DE)

B3

E108

GR/2

: Front combination lamp RH

E5

E209

—

: Generator

C4

E111

GR/3

: Front combination lamp RH

E4

E210

B/1

: Starter motor

C4

E113

GR/4

: Cooling fan motor

F4

E211

GR/1

: Starter motor (with QR25DE)

D4

E117

GR/2

: Front wheel sensor RH

Trailer tow harness

F3

E118

B/2

: IPDM E/R (intelligent power distribution
  module engine room)

D4

E225

W/12

: To E168

E1

E119

W/16

: IPDM E/R (intelligent power distribution
  module engine room)

C3

E226

L/4

: Back-up lamp relay (with M/T)

E1

E120

W/6

: IPDM E/R (intelligent power distribution
  module engine room)

C3

E227

L/4

: Trailer tow relay 1

E3

E121

BR/12

: IPDM E/R (intelligent power distribution
  module engine room

B3

E228

BR/6

: Trailer tow relay 2

E1

E122

W/12

: IPDM E/R (intelligent power distribution
  module engine room)

PG-46

< COMPONENT DIAGNOSIS >

HARNESS

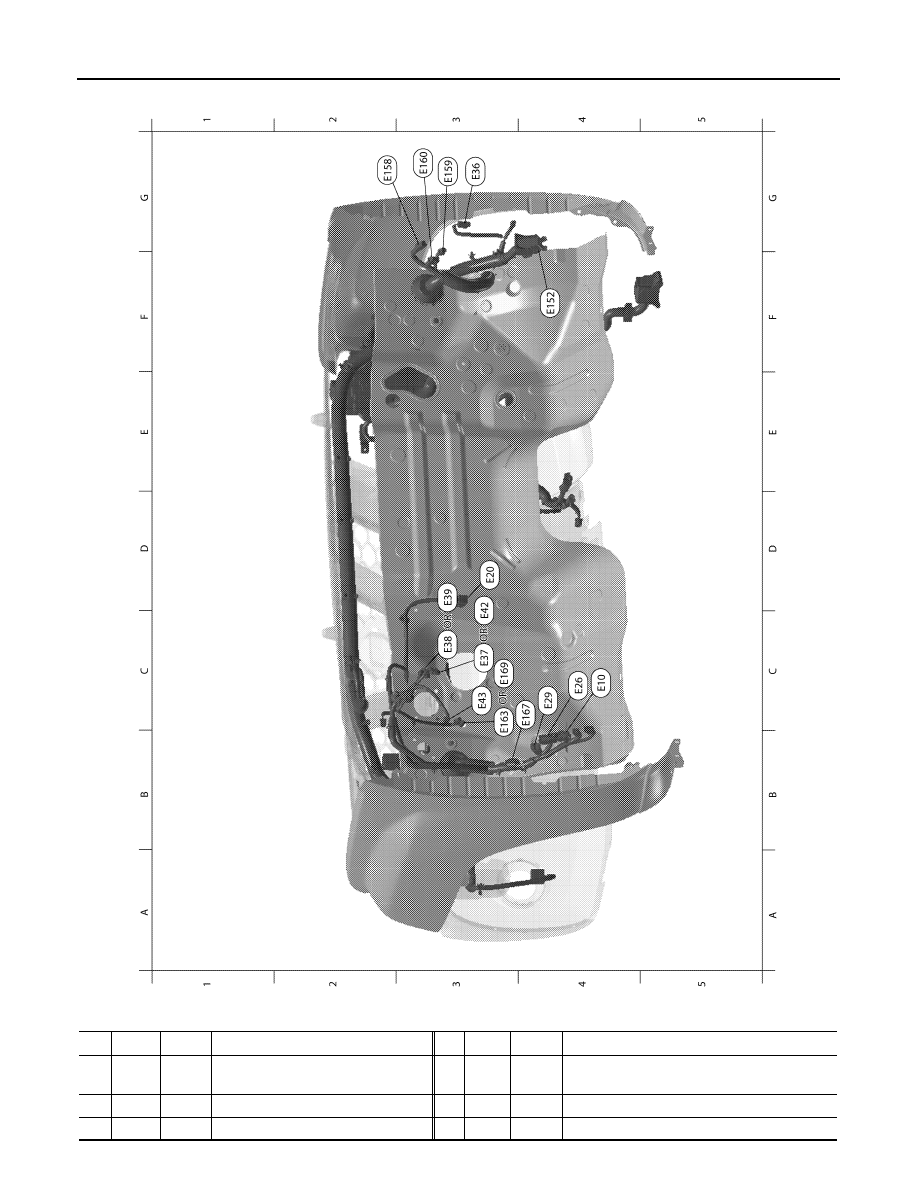

ENGINE ROOM HARNESS (PASSENGER COMPARTMENT)

Refer to "ENGINE ROOM HARNESS (LH VIEW)" for continuation of engine room harness.

ABMIA0398GB

C4

E10

W/6

: To M6

C3

E43

L/2

: ASCD clutch switch

D3

E20

B/6

: Accelerator pedal position (APP)
  sensor

F4

E152

SMJ

: To M31

C4

E26

W/16

: To M91

G2

E158

B/1

: Fuse block (J/B)

C4

E29

Y/4

: To M10

G3

E159

B/2

: Fuse block (J/B)
