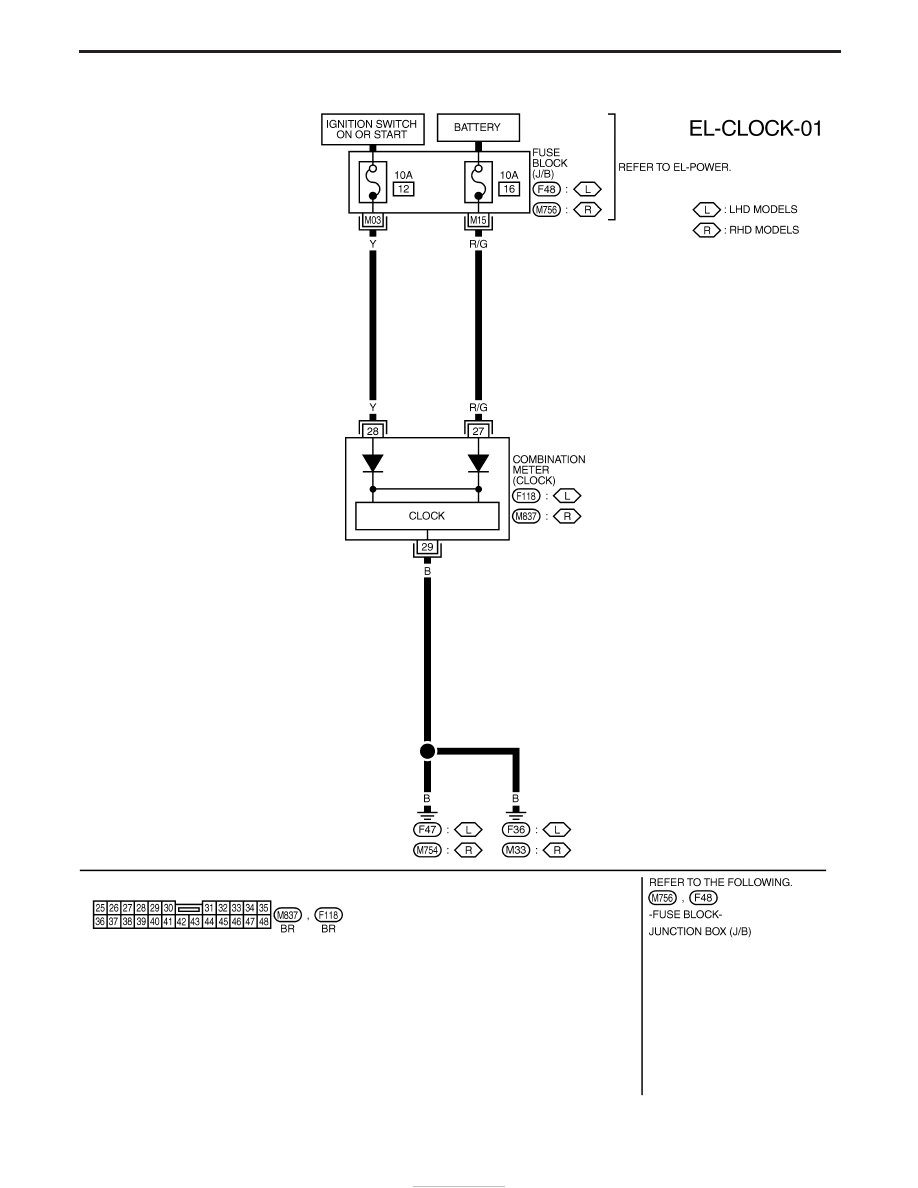

Wiring Diagram — CLOCK —

YEL198D

HORN, CIGARETTE LIGHTER AND CLOCK

EL-124

System Description

The rear window defogger system is controlled by the time control unit. The rear window defogger operates
only for approximately 15 minutes.
Rear window defogger switch is built into the A/C control panel.
Power is supplied at all times

I

through 10A fuse [No. 5, located in the fuse block (J/B)]

I

to time control unit terminal U09.

With the ignition switch in the ON or START position, power is supplied

I

through 10A fuse [No. 26, located in the fuse block (J/B)]

I

to time control unit terminal U01

I

to rear window defogger relay coil power side.

Ground is supplied

I

to time control unit terminal U16

I

through terminal MM2 of fuse block (J/B)

I

through body grounds F36, F47 (LHD models) or M33, M754 (RHD models)

I

to terminal 5 of A/C control panel (rear window defogger switch)

I

through body grounds M33 and M754.

When the rear defogger switch is turned ON, ground is supplied

I

through terminals 3 and 5 of A/C control panel (rear defogger switch)

I

through terminal M19 of fuse block (J/B)

I

to time control unit terminal U03.

Terminal U13 of time control unit then supplies ground to the rear window defogger relay coil ground side.
With power and ground supplied, the rear window defogger relay is energized.
Power is supplied

I

through 15A fuse [No. 14 and No. 15, located in the fuse block (J/B)]

I

to the rear window defogger terminal 1

I

through 10A fuse [No. 1, located in the fuse block (J/B)]

I

to door mirror LH/RH (defogger) terminal 3.

Ground is supplied

I

to rear window defogger terminal 2

I

to door mirror LH/RH terminal 2

I

through body grounds B10 and B18.

With power and ground supplied, the rear window defogger filaments heat and defog the rear window.
When the system is activated, the rear window defogger indicator illuminates in the rear window defogger
switch.

REAR WINDOW DEFOGGER AND DOOR MIRROR DEFOGGER

EL-125

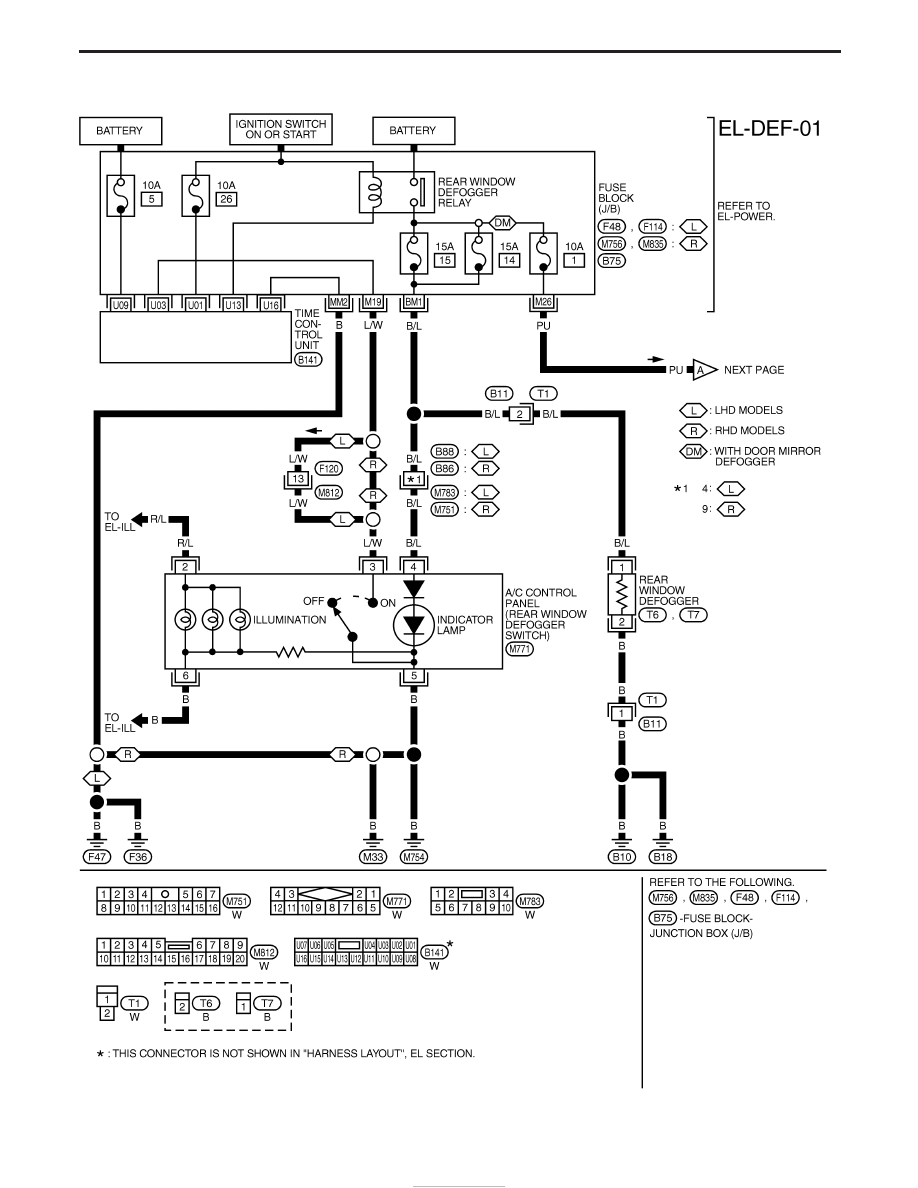

Wiring Diagram — DEF —

YEL779E

REAR WINDOW DEFOGGER AND DOOR MIRROR DEFOGGER

EL-126

YEL121D

REAR WINDOW DEFOGGER AND DOOR MIRROR DEFOGGER

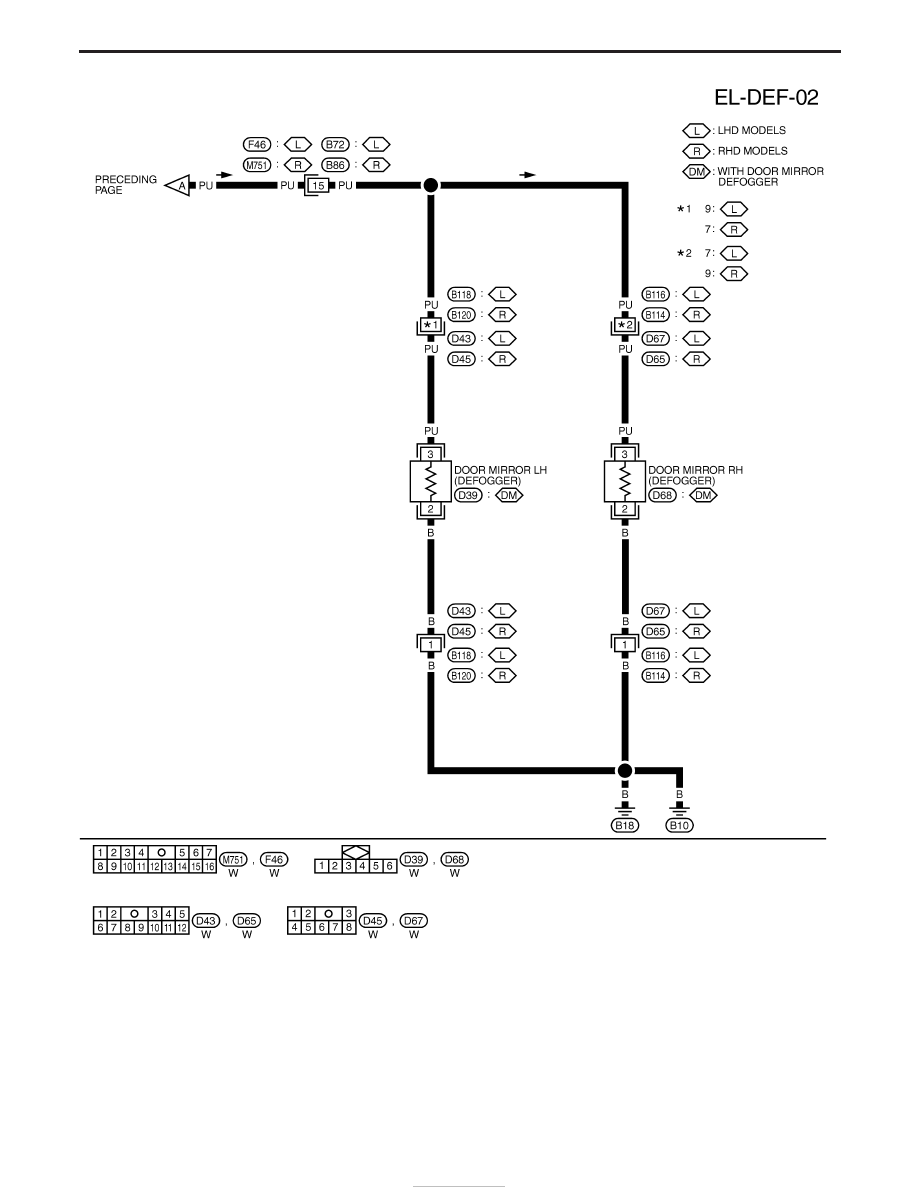

Wiring Diagram — DEF — (Cont’d)

EL-127
