RHD MODELS

YEL092D

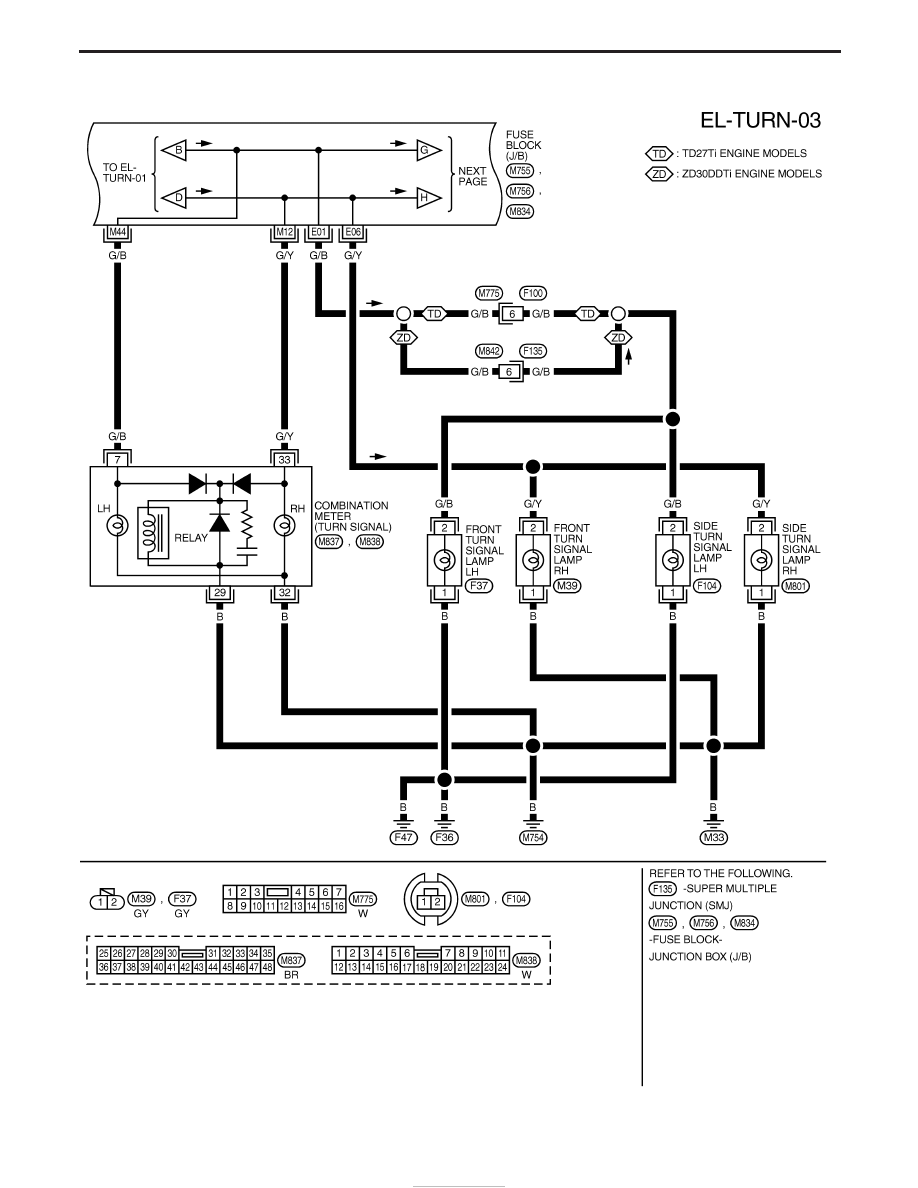

EXTERIOR LAMP

Wiring Diagram — TURN — (Cont’d)

EL-64

YEL093D

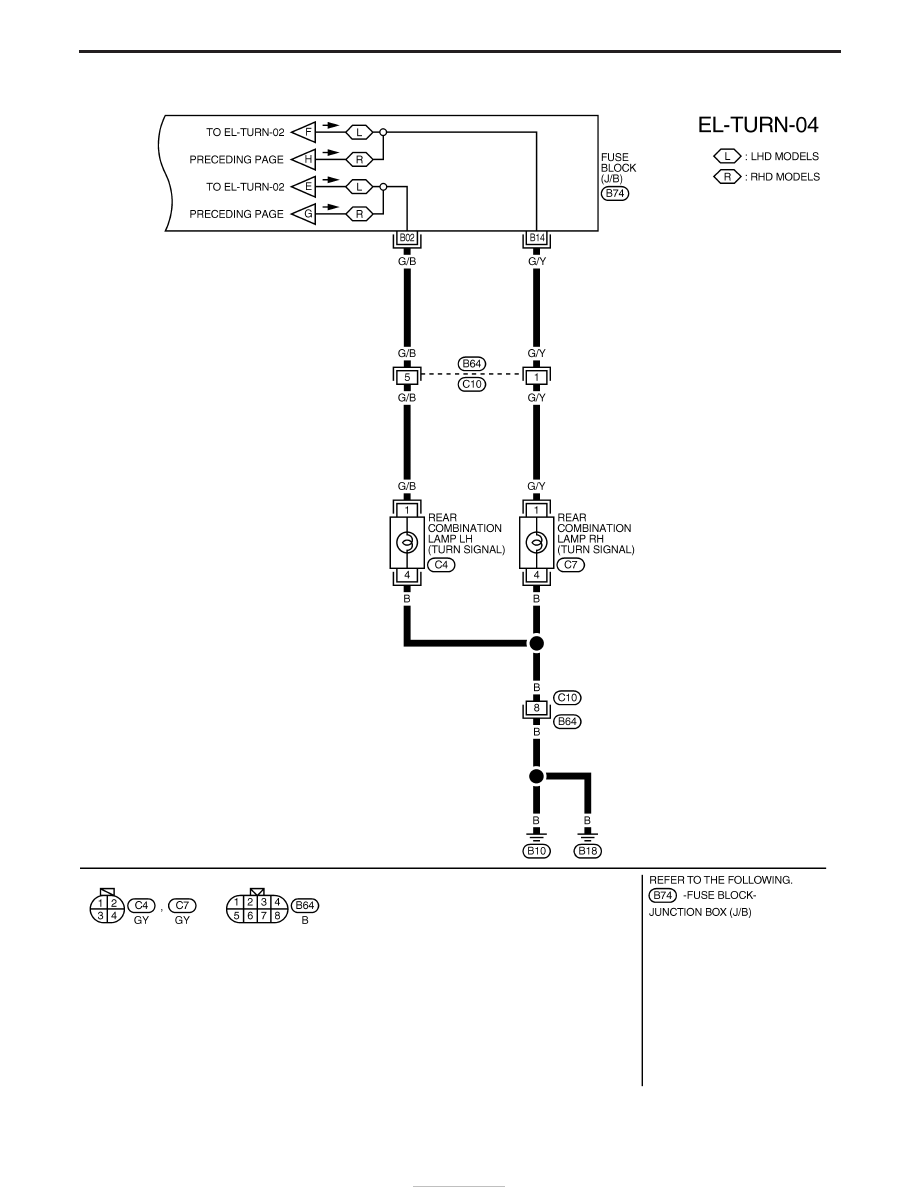

EXTERIOR LAMP

Wiring Diagram — TURN — (Cont’d)

EL-65

Trouble Diagnoses

Symptom

Possible cause

Repair order

Turn signal and hazard warning lamps
do not operate.

1. Time control unit
2. Time control unit circuit

1. Check power door lock operation.
2. Check power supply and ground circuit for time

control unit.

Turn signal lamps do not operate but
hazard warning lamps operate.

1. Turn signal switch
2. Open in turn signal switch circuit

1. Check turn signal switch.
2. Check turn signal switch ground for open circuit.

Hazard warning lamps do not operate
but turn signal lamps operate.

1. Hazard switch
2. Open in hazard switch circuit

1. Check hazard switch.
2. Check the following.

I

Harness for open or short between time control
unit and hazard switch

I

Hazard switch ground for open circuit

Front turn signal lamp LH or RH does
not operate.

1. Bulb
2. Open in front turn signal lamp cir-

cuit

1. Check bulb.
2. Check power supply and ground circuit for front

turn signal lamp.

Side turn signal lamp LH or RH does
not operate.

1. Bulb
2. Open in side turn signal lamp cir-

cuit

1. Check bulb.
2. Check power supply and ground circuit for side

turn signal lamp.

Rear combination lamp LH or RH
does not operate.

1. Bulb
2. Open in rear combination lamp

circuit

1. Check bulb.
2. Check power supply and ground circuit for rear

combination lamp.

LH and RH turn indicators do not
operate.

1. Ground

1. Check grounds circuit between combination

meter and body grounds.

LH or RH turn indicator does not
operate.

1. Bulb
2. Open in indicator power circuit

1. Check bulb in combination meter.
2. Check circuit between combination meter and

fuse block (J/B)

EXTERIOR LAMP

EL-66

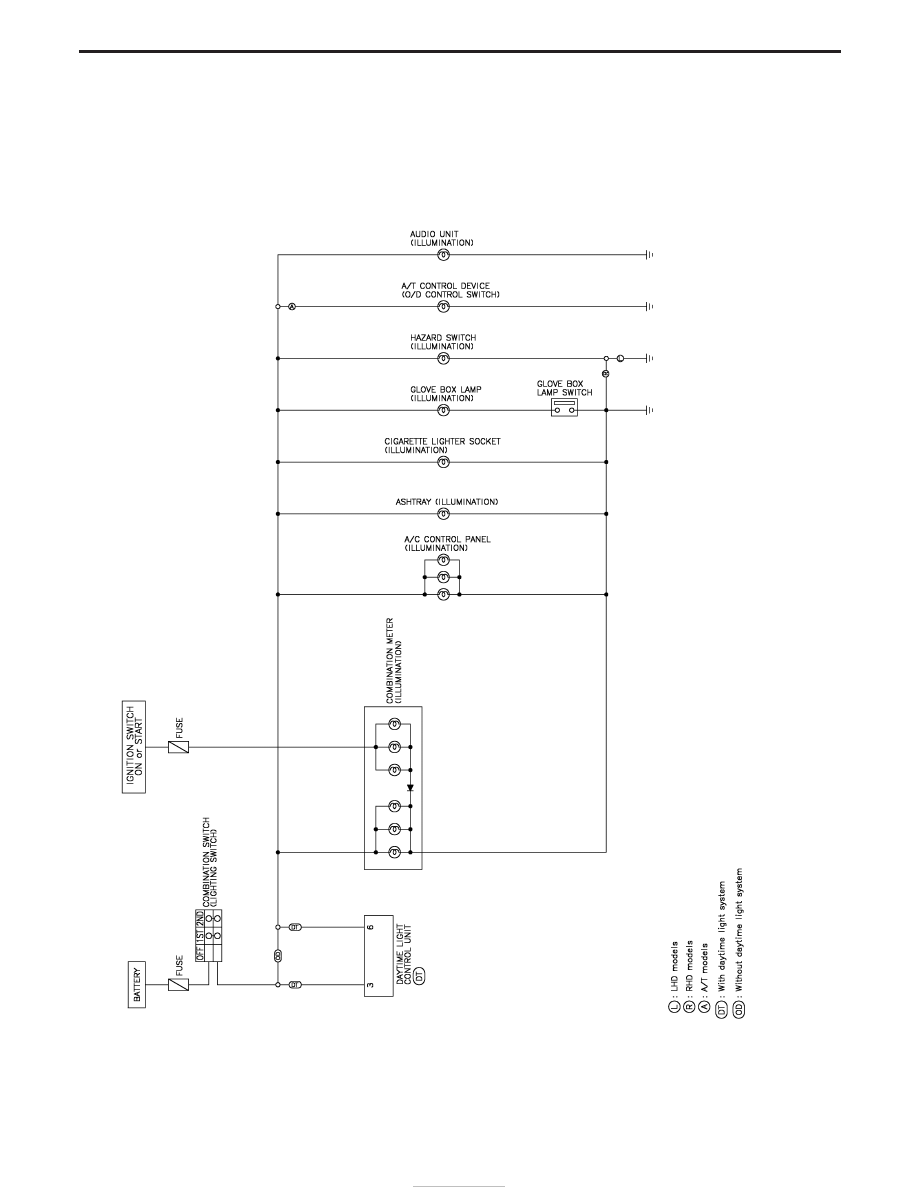

Schematic

YEL738E

INTERIOR LAMP

EL-67
