RHD MODELS

YEL736E

EXTERIOR LAMP

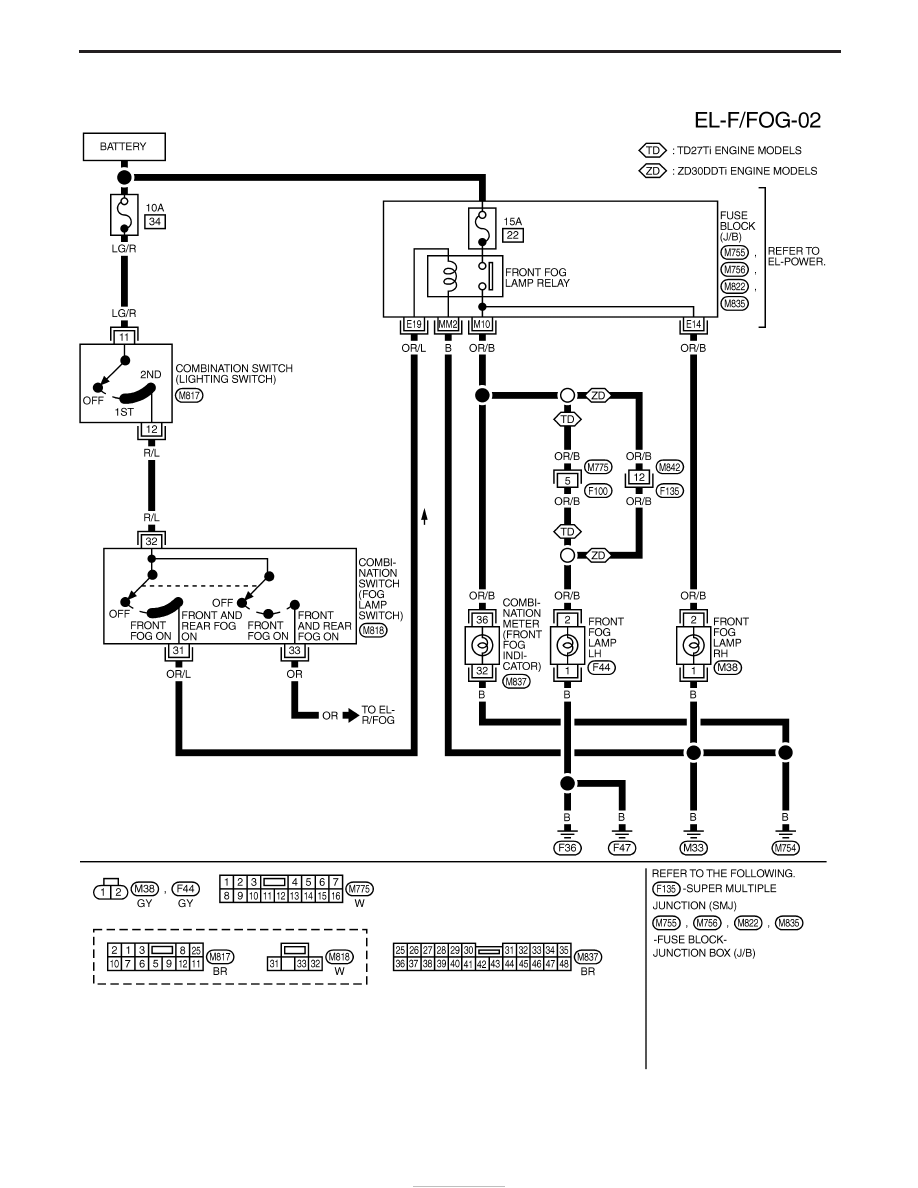

Wiring Diagram — F/FOG — (Cont’d)

EL-56

Front Fog Lamp Aiming Adjustment

When performing fog lamp aiming adjustment, use an aiming
machine, aiming wall screen or headlamp tester. The aimer should
be in good operational condition, calibrated and used according to
the relevant operation manuals supplied with the unit.
If an aimer is not available, aiming adjustment can be done as fol-
lows:
For details, refer to the regulations in your own country.

CAUTION:

I

Keep all tires inflated to correct pressures.

I

Place vehicle and tester on one and the same flat surface.

I

Ensure that there is no-load in the vehicle other than
coolant, engine oil (filled up to correct level), full fuel tank
and the driver (or equivalent weight placed in driver’s posi-
tion).

For details of front fog lamp aiming adjustment, refer to “Aiming
Adjustment”, EL-47.

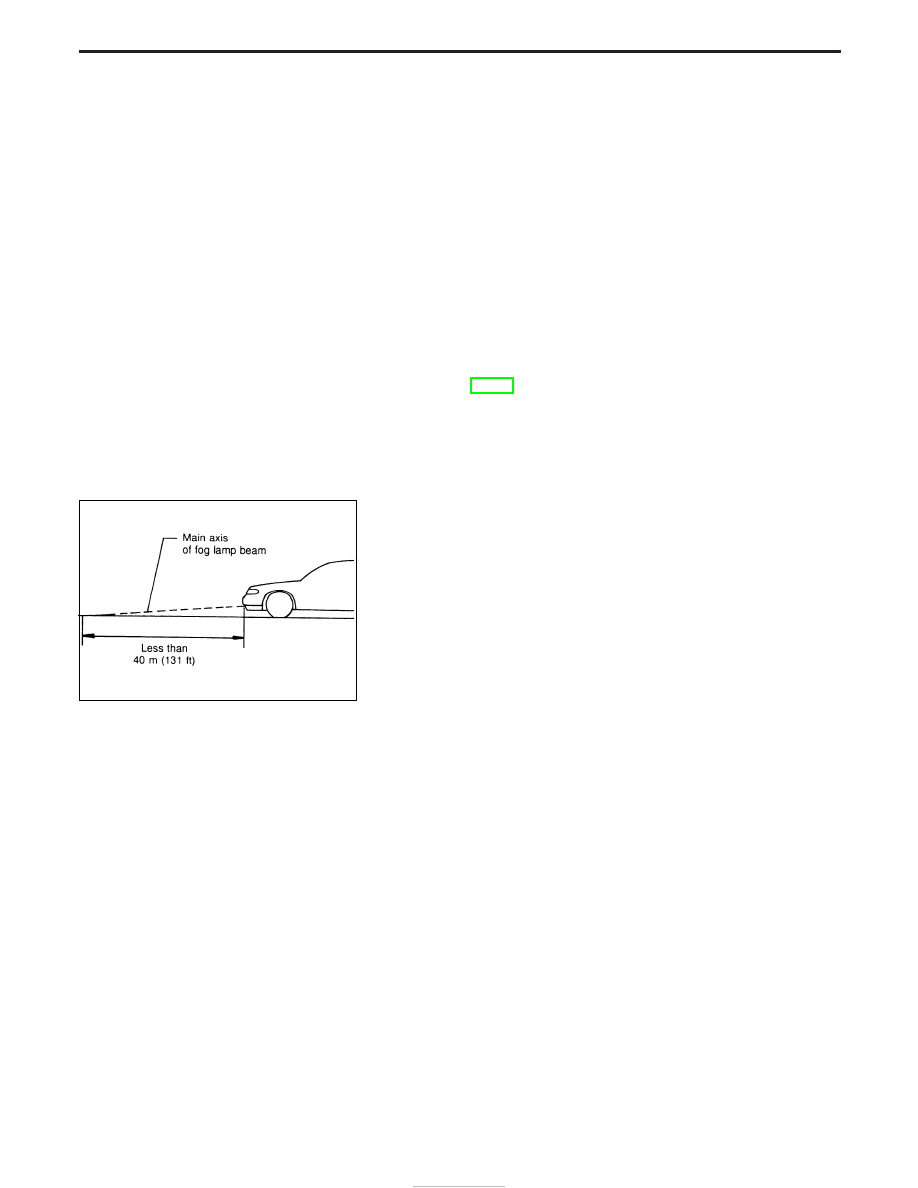

Check the distance between the vehicle and the ground illumina-
tion point of the main axis of the fog lamp beam. Keep the distance
to approximately 40 m (131 ft).

NEL331

EXTERIOR LAMP

EL-57

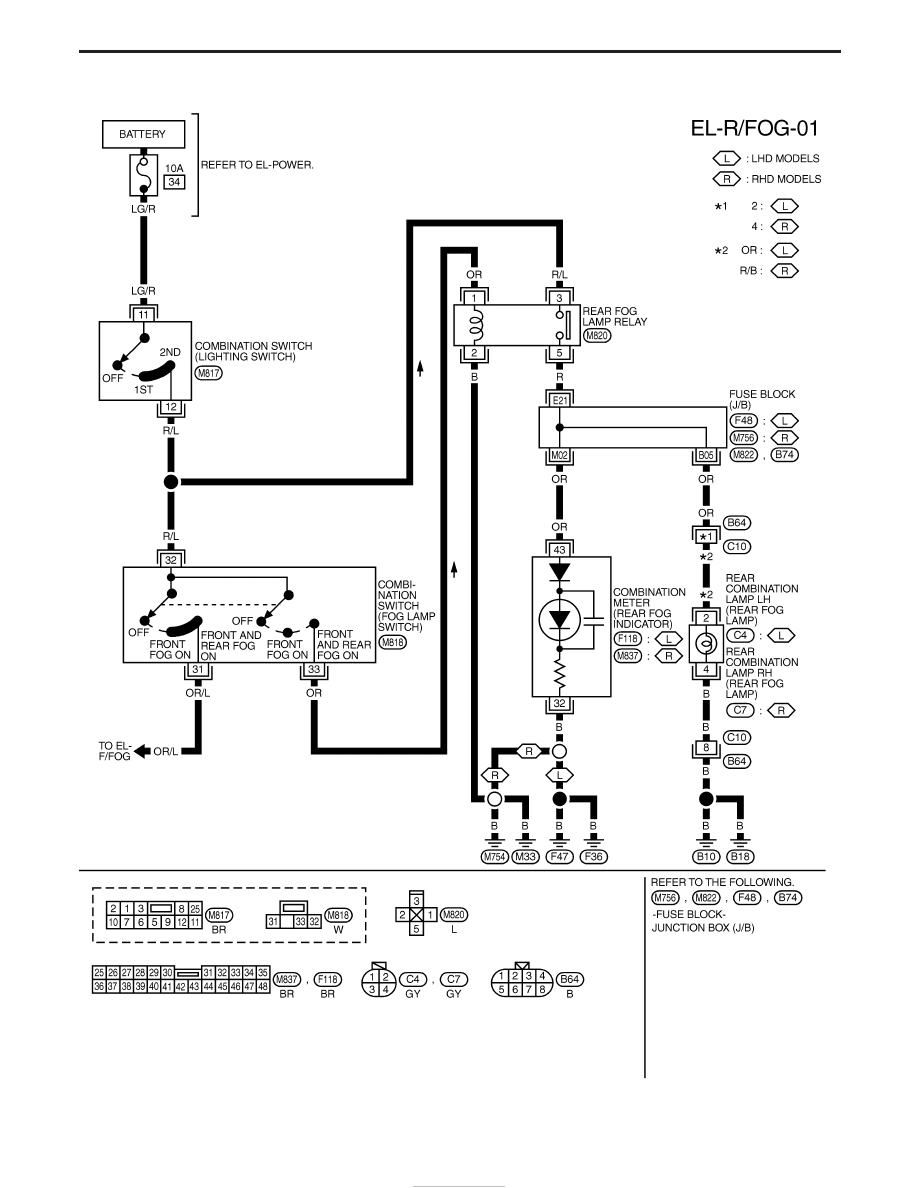

Wiring Diagram — R/FOG —

YEL737E

EXTERIOR LAMP

EL-58

System Description

TURN SIGNAL OPERATION

Power is supplied at all times

I

through 10A fuse [No. 5, located in fuse block (J/B)]

I

to time control unit terminal U09, and

With the ignition switch in the ON or START position, power is supplied

I

through 10A fuse [No. 26, located in fuse block (J/B)]

I

to time control unit terminal U01

Ground is supplied to time control unit terminal U16

I

through fuse block (J/B) terminal MM2

I

through body grounds F36 and F47 (LHD models) or

I

through body grounds M33 and M754 (RHD models).

LH Turn

When the turn signal switch is turned to the L position, ground is supplied from body grounds M33 and M754

I

to time control unit terminal U02

I

through fuse block (J/B) terminal E03

I

through turn signal switch terminals 3 and 1

With ground is supplied, time control unit controls the flashing of the LH turn signal lamps.
Power is supplied from time control unit terminal U15

I

to front turn signal lamp LH terminal 2,

I

to side turn signal lamp LH terminal 2 and

I

to rear combination lamp LH terminal 1

Ground is supplied to the front turn signal lamp LH terminal 1 through body grounds F36 and F47.
Ground is supplied to the side turn signal lamp LH terminal 1 through body grounds F36 and F47.
Ground is supplied to the rear combination lamp LH terminal 4 through body grounds B10 and B18.

RH Turn

When the turn signal switch is turned to the R position, ground is supplied from body grounds M33 and M754

I

to time control unit terminal U04

I

through fuse block (J/B) terminal E18

I

through turn signal switch terminals 2 and 1

With ground is supplied, time control unit controls the flashing of the RH turn signal lamps.
Power is supplied from time control unit terminal U11

I

to front turn signal lamp RH terminal 2,

I

to side turn signal lamp RH terminal 2 and

I

to rear combination lamp RH terminal 1

Ground is supplied to the front turn signal lamp RH terminal 1 through body grounds M33 and M754.
Ground is supplied to the side turn signal lamp RH terminal 1 through body grounds M33 and M754.
Ground is supplied to the rear combination lamp RH terminal 4 through body grounds B10 and B18.

HAZARD LAMP OPERATION

With the hazard switch in the ON position, ground is supplied from body grounds F36, F47 (LHD models) or
M33, M754 (RHD models)

I

to time control unit terminal U05

I

through fuse block (J/B) terminal M46

I

through hazard switch terminals 17 and 19

With ground is supplied, time control unit controls the flashing of the hazard warning lamps.
Power is supplied from time control unit terminal U15

I

to front turn signal lamp LH terminal 2,

I

to side turn signal lamp LH terminal 2 and

I

to rear combination lamp LH terminal 1

Power is supplied from time control unit terminal U11

I

to front turn signal lamp RH terminal 2,

I

to side turn signal lamp RH terminal 2 and

I

to rear combination lamp RH terminal 1

Ground is supplied to terminal 1 of each front turn signal lamp through body grounds F36, F47 (LHD models)
or M33, M754 (RHD models).
Ground is supplied to terminal 1 of each side turn signal lamp through body grounds F36, F47 (LHD models)

EXTERIOR LAMP

EL-59
