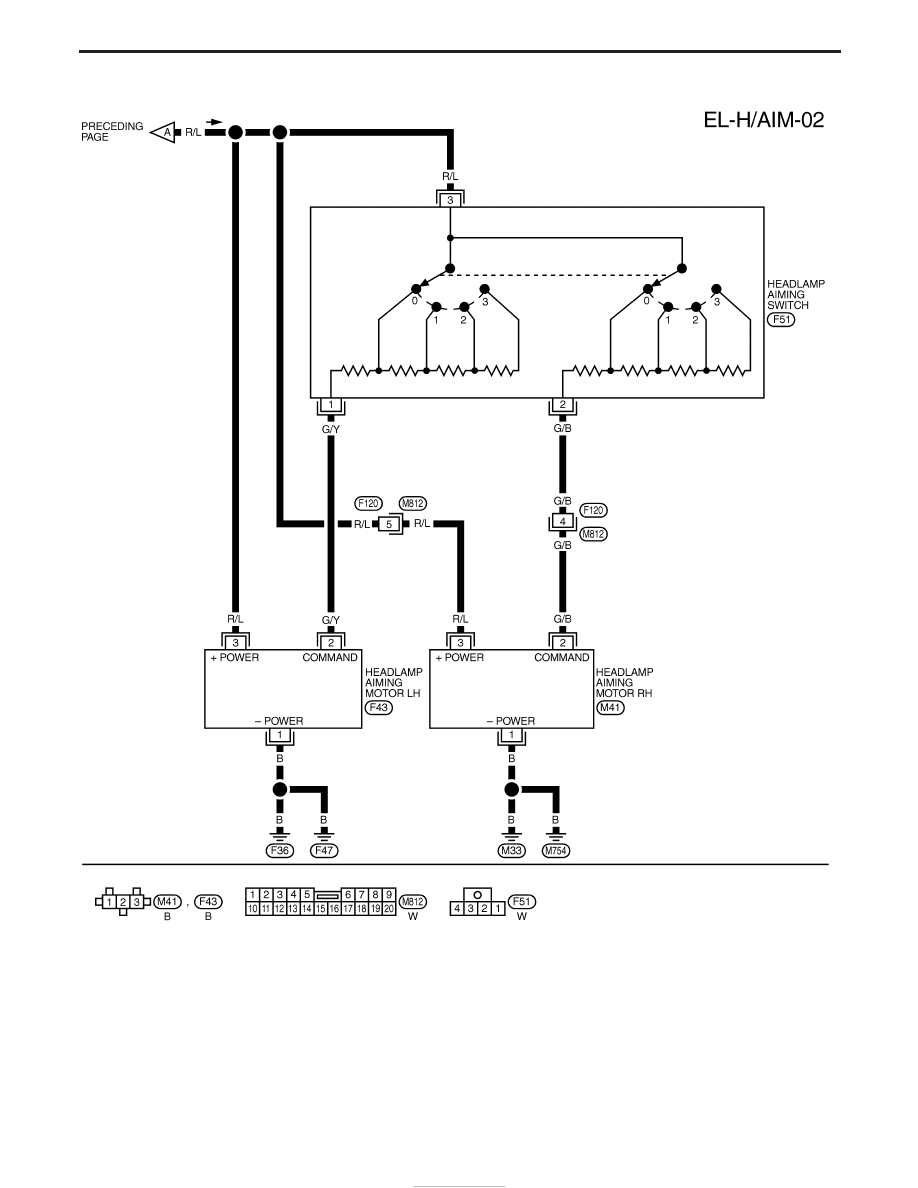

YEL069D

HEADLAMP — Headlamp Aiming Control —

Wiring Diagram — H/AIM — (Cont’d)

EL-44

RHD MODELS

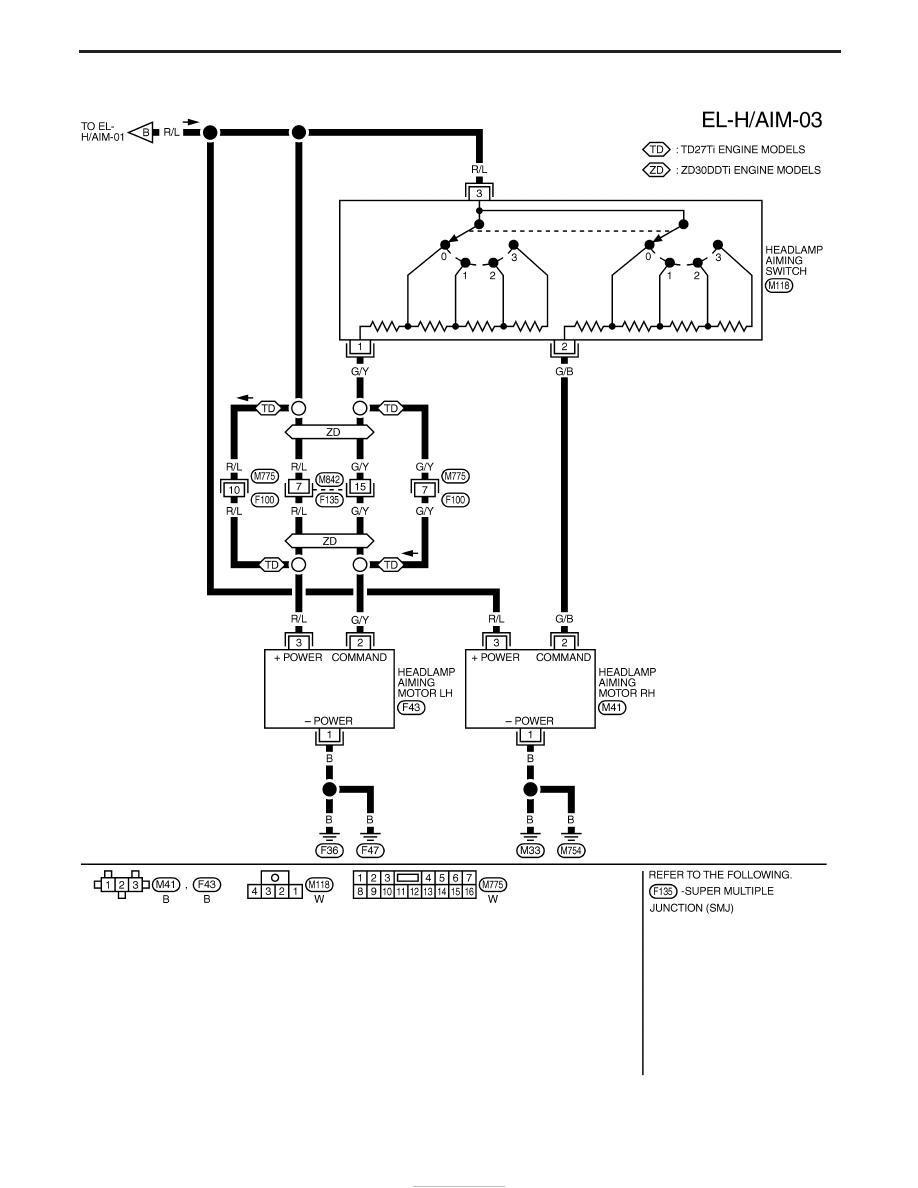

YEL070D

HEADLAMP — Headlamp Aiming Control —

Wiring Diagram — H/AIM — (Cont’d)

EL-45

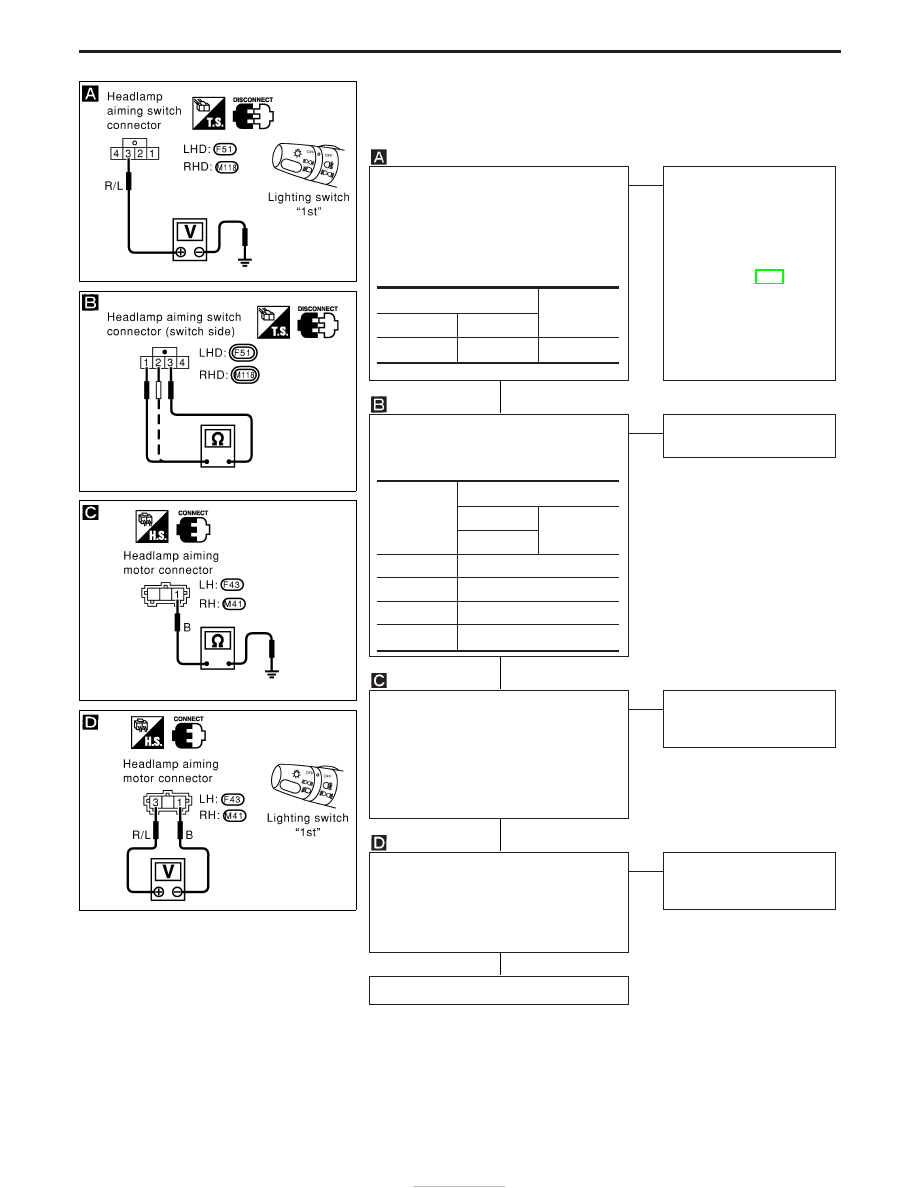

Trouble Diagnoses

SYMPTOM: Headlamp aiming does not operate.

POWER SUPPLY CIRCUIT CHECK
(For aiming switch)

I

Disconnect headlamp aiming switch
connector.

I

Turn lighting switch to 1st. position.

Check voltage between headlamp aiming
switch connector terminal

q

3

and body

ground.

OK

E

NG

Check the following:

I

Harness and connector
between headlamp aim-
ing switch and fuse

I

10A fuse (No. 34) in
fuse block (Refer to
“POWER SUPPLY
ROUTING”, EL-8).

I

Condition and operation
of ignition switch.

I

Battery charge condition.

If NG, replace 10A fuse,
recharge battery or repair
ignition switch.

AIMING SWITCH CHECK
Check resistance between headlamp aim-
ing switch connector (switch side) termi-
nals

q

1

/

q

2

and

q

3

at each switch position.

OK

E

NG

Replace headlamp aiming
switch

GROUND CIRCUIT CHECK FOR AIMING
MOTOR

I

Connect headlamp aiming switch con-
nector.

Check continuity between headlamp aim-
ing motor connector terminal

q

1

and body

ground.

Continuity exists ... OK

OK

E

NG

Repair harness or connec-
tors between aiming motor
and body ground.

POWER SUPPLY CIRCUIT CHECK
(For aiming motor unit)

I

Turn lighting switch to 1st. position

Check if battery voltage exist between
headlamp aiming motor connector termi-
nals

q

1

and

q

3

.

OK

E

NG

Check harness between
headlamp aiming switch
and aiming motor unit.

Replace aiming motor unit.

Voltmeter terminals

Voltage (V)

(+)

(−)

q

3

Ground

Approx. 12

Switch

position

Ohmmeter terminals

q

1

q

3

q

2

0

0

Ω

1

750

Ω

2

536

Ω

3

274

Ω

YEL289D

YEL290D

YEL291D

YEL292D

H

H

H

H

HEADLAMP — Headlamp Aiming Control —

EL-46

Bulb Replacement

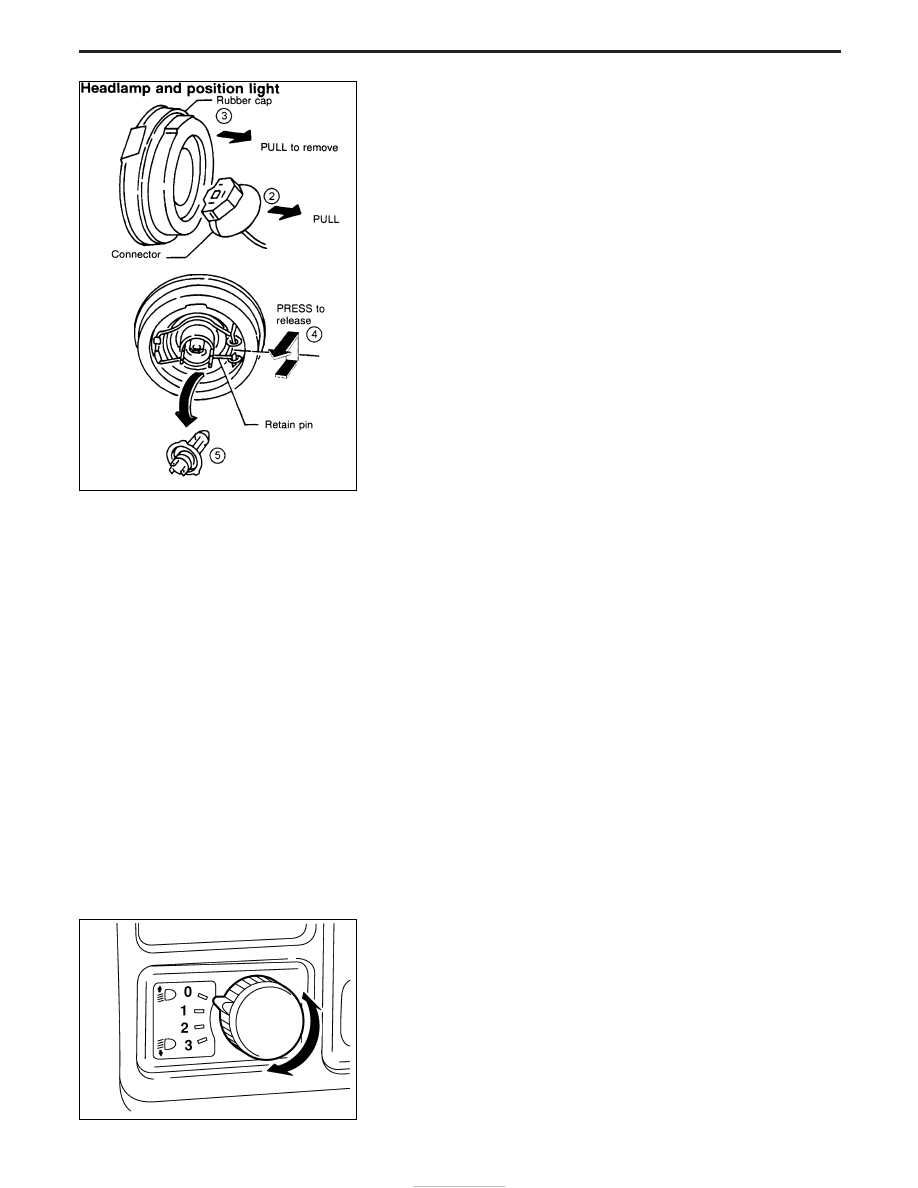

The headlamp is a semi-sealed beam type which uses a replacable
halogen bulb. The bulb can be replaced from the engine compart-
ment side without removing the headlamp body.

I

Grasp only the plastic base when handling the bulb. Never
touch the glass envelope.

1. Disconnect the battery cable.
2. Disconnect the harness connector from the back side of the

bulb.

3. Pull off the rubber cap.
4. Press end of the retaining pin together to release bulb.
5. Remove the headlamp bulb. Do not shake or rotate the bulb

when removing it.

6. Install the new bulb in reverse order of removal.

CAUTION:

I

Do not leave headlamp reflector without bulb for a long
period of time as dust, moisture, smoke, etc. may enter the
headlamp body and affect the performance of the head-
lamp. Thus, the headlamp bulb should not be removed
from the headlamp reflector until just before a replacement
bulb is to be installed.

Aiming Adjustment

When performing headlamp aiming adjustment, use an aiming
machine, aiming wall screen or headlamp tester. For operating
instructions, of any aimer, it should be in good repair, calibrated and
used according to respective operation manuals supplied with the
unit.
For details, refer to the regulations in your own country.

Before performing aiming adjustment, check the following:
a. Keep all tires inflated to correct pressures.
b. Place vehicle and tester on one and same flat surface.
c. See that there is noload in vehicle other than coolant,

engine oil filled up to correct level, full fuel tank and the
driver (or equivalent weight placed in driver’s position).

CAUTION:

Be sure aiming switch is set to “0” when performing aiming
adjustment on vehicles equipped with headlamp aiming con-
trol.

NEL623

SEL984W

HEADLAMP

EL-47
