Diagnostic Procedure 3

SYMPTOM: Intake door does not change.

CHECK OPERATION
Does intake door motor (recirculation sys-
tem) operate, correctly?

NG

E

OK

Intake door motor (recir-
culation system) is OK.

CHECK POWER SUPPLY A/C CONTROL
PANEL
Disconnect A/C control panel harness con-
nector.
Do approx. 12 volts exist between A/C panel
harness connector terminal

q

1

and body

ground?

OK

E

NG

CHECK POWER SUP-
PLY CIRCUIT AND 10A
FUSE.
(Refer to “POWER
SUPPLY ROUTING” in
EL section and Wiring
Diagram).

CHECK POWER SUPPLY FOR INTAKE
DOOR MOTOR

I

Turn ignition switch ON.

Check voltage between intake door motor
terminal

q

1

and ground, a few seconds after

air recirculation switch is switched ON.
Do approx. 12 volts exist?
Check voltage between intake door motor
terminal

q

2

and ground, a few seconds after

air recirculation switch is switched OFF.
Do approx. 12 volts exist?

OK

E

NG

Check continuity
between intake door
motor terminal

q

1

(

q

2

)

and A/C control panel
terminal

q

10

(

q

11

).

If NG, repair harness or
connector.

OK

Replace A/C control
panel.

CHECK INTAKE DOOR MOTOR
Apply approx. 12 volts between intake door
motor terminals

q

1

(

q

2

) and

q

2

(

q

1

).

Does intake door motor operate, correctly?

OK

E

NG

Replace intake door
motor.

CHECK INTAKE DOOR LINKAGE
(Refer to “Control Linkage Adjustment,
HA-64.)
If OK, intake door is OK.

E

NG

Repair intake door link-
age.

YHA429

YHA430

YHA431

YHA432

H

H

H

H

H

TROUBLE DIAGNOSES

HA-60

Electrical Components Inspection

FAN SWITCH

Check continuity between terminals at each switch position.

TERMINAL

LEVER
POSITION

OFF

1

2

3

4

5

o

2

o

3

o

4

o

1

o

o

o

o

6

o

o

o

o

BLOWER MOTOR

Confirm smooth rotation of the blower motor.

I

Ensure that there are no foreign particles inside the intake unit.

BLOWER RESISTOR

Check continuity between terminals.

A/C SWITCH

Check continuity between component terminals.

A/C control panel con-

nector terminal No.

A/C switch condition

Continuity

q

1

—

q

7

ON

YES

OFF

NO

q

1

—

q

8

ON

YES

OFF

NO

q

7

—

q

8

ON

YES

OFF

NO

RHA351I

RHA021E

RHA346I

YHA437

TROUBLE DIAGNOSES

HA-61

DUAL-PRESSURE SWITCH

High-pressure side line pressure

kPa (bar, kg/cm

2

, psi)

Opera-

tion

Conti-

nuity

Decreasing to 157 - 216 (1.6 - 2.2, 1.6 - 2.2, 23 - 31)
Increasing to 2,452 - 2,844 (24.5 - 28.4, 25 - 29, 356 - 412)

Turn
OFF

Does

not

exist

Increasing to 157 - 235 (1.6 - 2.4, 1.6 - 2.4, 23 - 34)
Decreasing to 1,863 - 2,256 (18.6 - 22.6, 19 - 23, 270 - 327)

Turn

ON

Exists

THERMO CONTROL AMP.

Evaporator outlet air temperature

°C (°F)

Thermo amp.

operation

Tester

Decreasing to 0.1 - 0.9 (32 - 34)

Turn OFF

Approx. 12V

Increasing to 2.5 - 3.5 (37 - 38)

Turn ON

Approx. 0V

A/C RELAY, COOLING FAN RELAY

Check circuit continuity between terminals by supplying 12 volts to
coil side terminals of relay.
Apply 12V to terminals

q

1

and

q

2

and check continuity between

terminals

q

3

and

q

5

.

Conditions

Continuity

12V direct current supply between terminals

q

1

and

q

2

YES

No current supply

NO

If NG, replace relay.
Refer to EL section for Description.

Control Linkage Adjustment

VENTILATOR DOOR CONTROL ROD

1. Move side link in direction of arrow.
2. With upper and lower ventilator door levers held in the direction

of the arrow, connect rods

q

1

and

q

2

to their corresponding

ventilator door levers in that order.

RHA023E

YHA435

YHA436

RHA024E

TROUBLE DIAGNOSES

Electrical Components Inspection (Cont’d)

HA-62

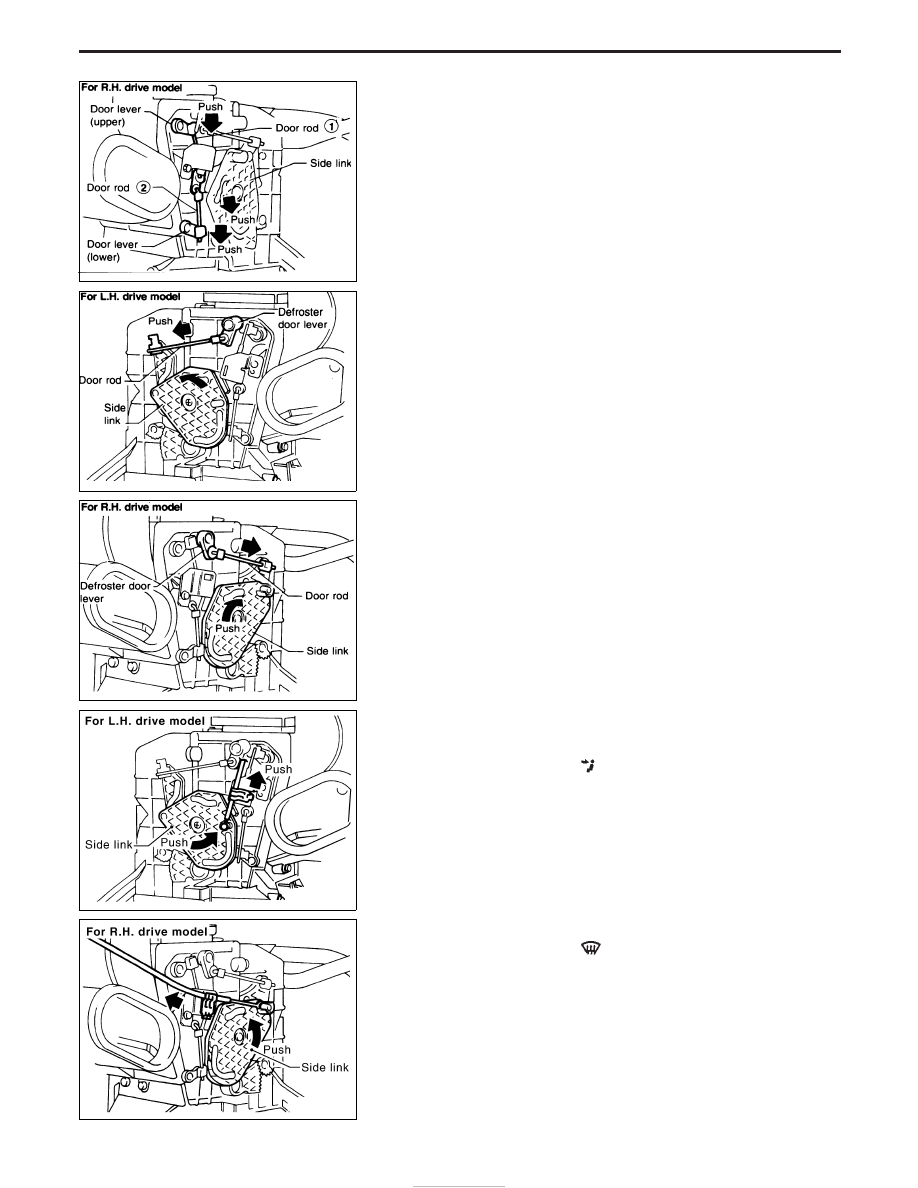

DEFROSTER DOOR CONTROL ROD

1. Move side link in direction of arrow.
2. Connect rod to side link while pushing defroster door lever in

direction of arrow.

AIR CONTROL CABLE

For L.H. drive model

I

Move air control lever to

position.

Set side link in VENT mode.
Pull outer cable in direction of arrow and then clamp it.

For R.H. drive model

I

Move air control lever to

position.

Set side link in DEF mode.
Pull outer cable in direction of arrow and then clamp it.

After positioning control cable, check that it operates properly.

RHA025E

RHA026E

RHA027E

RHA347I

RHA348I

TROUBLE DIAGNOSES

Control Linkage Adjustment (Cont’d)

HA-63
