Symbol No.

Shapes

Removal & Installation

CG101

SBF145B

SBF085B

CE117

SBF174D

SBF175DA

CE801

YBT091

YBT092

CR103

SBF768B

SBF770B

CS103

YBT094

SBF992G

CLIP AND FASTENER

Description (Cont’d)

BT-4

Checking Body Corrosion

Visually check the body sheet metal panel for corrosion, paint damage (scratches, chipping, rubbing, etc.) or
damage to the anti-corrosion materials. In particular, check the following locations.
Hemmed portion
Hood front end, door lower end, back door rear end, etc.
Panel joint
Side sill of rear fender and center pillar, rear wheel housing of rear fender, around strut tower in engine
compartment, etc.
Panel edge
Back door opening, sunroof opening, fender wheelarch flange, fuel filler lid flange, around holes in panel, etc.
Parts contact
Waist molding, windshield molding, bumper, etc.
Protectors
Damage or condition of mudguard, fender protector, chipping protector, etc.
Anti-corrosion materials
Damage or separation of anti-corrosion materials under the body.
Drain holes
Condition of drain holes at door and side sill.
When repairing corroded areas, refer to the Corrosion Repair Manual.

CHASSIS AND BODY MAINTENANCE

BT-5

Removal and Installation

I

When removing or installing hood, place a cloth or other padding on hood. This prevents vehicle body from
being scratched.

I

Bumper fascia is made of plastic. Do not use excessive force and be sure to keep oil away from it.

I

Hood adjustment: Adjust at hinge portion.

I

Hood lock adjustment: After adjusting, check hood lock control operation. Apply a coat of grease to hood
locks engaging mechanism.

I

Hood opener: Do not attempt to bend cable forcibly. Doing so increases effort required to unlock hood.

BODY FRONT END

BT-6

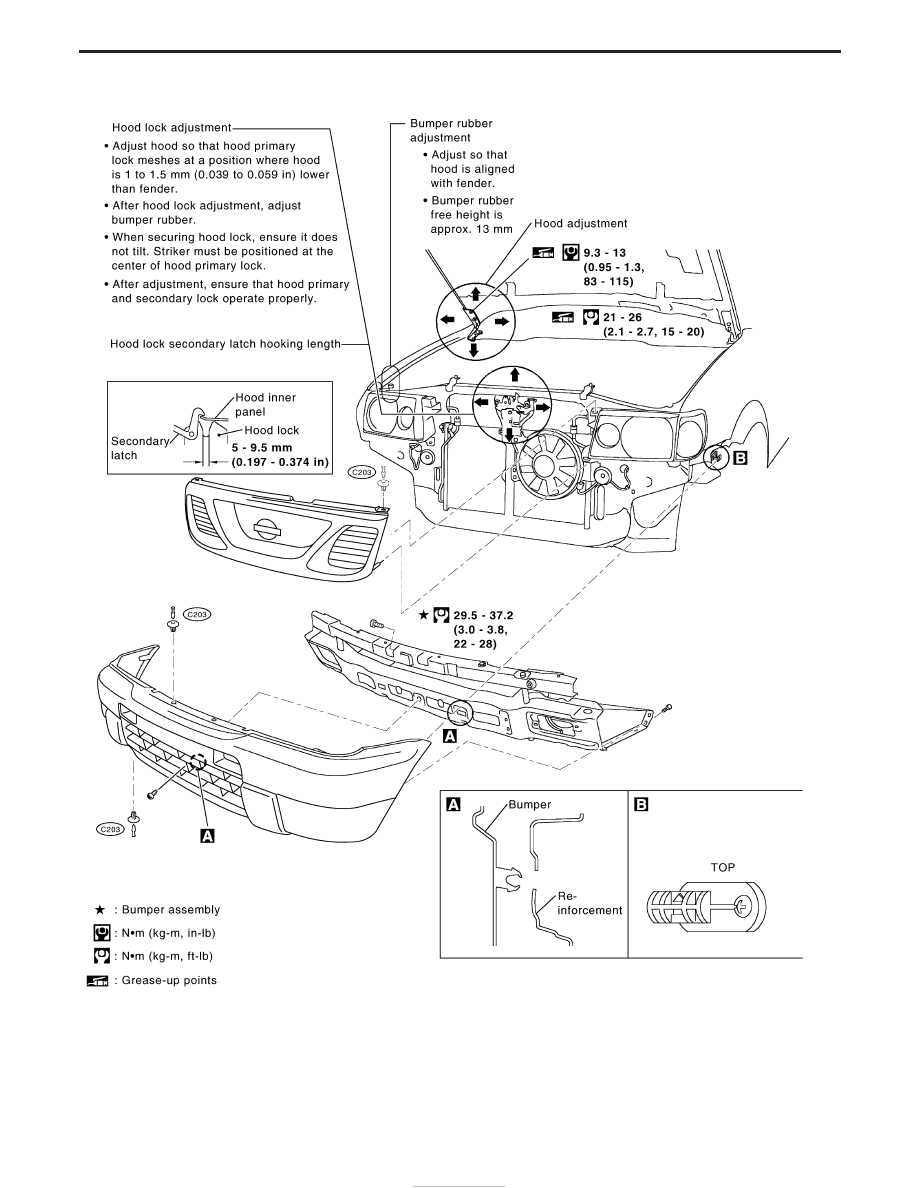

FRONT BUMPER ASSEMBLY

YBT116

BODY FRONT END

Removal and Installation (Cont’d)

BT-7
