Trouble Diagnoses: “AIR BAG” Warning Lamp
Does Not Turn On

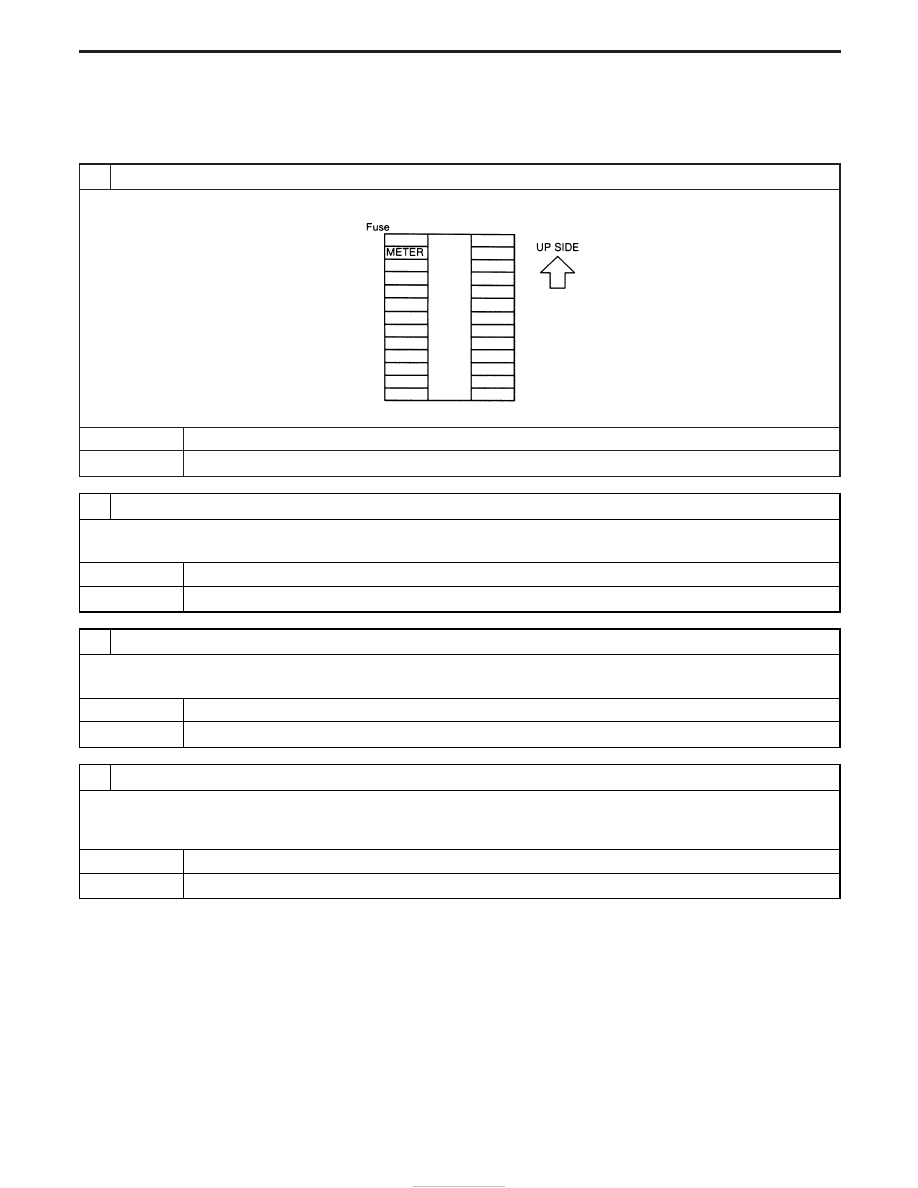

DIAGNOSTIC PROCEDURE 10

1

CHECK “METER” FUSE

Is meter fuse OK?

NRS092

OK or NG

OK

E

GO TO 3.

NG

E

GO TO 2.

2

CHECK “METER” FUSE AGAIN

Replace meter fuse and turn ignition switch ON.

Is meter fuse blown again?

Yes

E

Repair main harness.

No

E

INSPECTION END

3

CHECK “AIR BAG” WARNING LAMP LED

Is “AIR BAG” warning lamp LED OK?

OK or NG

OK

E

GO TO 4.

NG

E

Replace “AIR BAG” warning lamp LED.

4

CHECK HARNESS CONNECTION BETWEEN DIAGNOSIS SENSOR UNIT AND “AIR BAG” WARNING LAMP

Disconnect diagnosis sensor unit connector and turn ignition switch “ON”.

I

Does “AIR BAG” warning lamp turn on?

Yes or No

Yes

E

Replace diagnosis sensor unit.

No

E

Check the ground circuit of “AIR BAG” warning lamp.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

RS-58

Collision Diagnosis

FOR FRONTAL COLLISION

To repair the SRS, perform the following steps.
When SRS (except the side air bag modules) is activated in a collision:
1) Replace the diagnosis sensor unit.
2) Remove the air bag modules (except the side air bag modules) and front seat belt pre-tensioner assem-

blies.

3) Check the SRS components using the table shown below:

I

Replace any SRS components showing visible signs of damage (dents, cracks and deformation).

4) Install new air bag modules (except the side air bag module) and front seat belt pre-tensioner assemblies.
5) Conduct self-diagnosis using CONSULT-II or “AIR BAG” warning lamp. Refer to “SRS Operation Check”

for details (RS-38). Ensure entire SRS operation properly.

When SRS is not activated in a collision:
1) Check the SRS components using the table shown below:

I

Replace any SRS components showing visible signs of damage (dents, cracks and deformation).

2) Conduct self-diagnosis using CONSULT-II or “AIR BAG” warning lamp. Refer to “SRS Operation Check”

for details (RS-38). Ensure entire SRS operation properly.

SRS Inspection (For frontal collision)

Part

SRS is activated

SRS is NOT activated

Air bag module (driver
and front passenger
side)

REPLACE
Install with new special
bolts coated with bond-
ing agent.

1. Remove air bag module. Check harness cover and connectors for damage,

terminals for deformities, and harness for binding.

2.
a. Install driver air bag module into the steering wheel to check fit and align-

ment with the wheel.

b. Install front passenger air bag module into the instrument panel to check fit

with the instrument panel.

3. No damage found, reinstall with new bolts coated with bonding agent.
4. If damaged—REPLACE. Install air bag modules with new special bolts

coated with bonding agent. Air bag must be deployed before disposal.

Front seat belt pre-ten-
sioner assembly

REPLACE
Install seat belt pre-ten-
sioner with new bolts.

1. Remove front seat belt pre-tensioners.

Check harness cover and connectors for damage, terminals for deformities,
and harness for binding.

2. Check belts for damage and anchors for loose mounting.
3. Check retractor for smooth operation.
4. If no damage is found, reinstall front seat belt pre-tensioner assembly.
5. If damaged—REPLACE. Install the front seat belt pre-tensioners with new

bolts coated with bonding agent. Front seat belt pre-tensioners must be
deployed before disposal.

Diagnosis sensor unit

REPLACE
Install with new bolts
coated with bonding
agent.

1. Check case for dents, cracks or deformities.
2. Check connectors for damage, and terminals for deformities.
3. If no damage is found, reinstall with new special bolts and ground bolt

coated with bonding agent.

4. If damaged—REPLACE. Install diagnosis sensor unit with new special

bolts and ground bolt coated with bonding agent.

Steering wheel

1. Visually check steering wheel for deformities.
2. Check harness (built into steering wheel) and connectors for damage, and terminals for deformities.
3. Install driver air bag module to check fit or alignment with steering wheel.
4. Check steering wheel for excessive free play.
5. If no damage is found, reinstall with bolts.
6. If damaged—REPLACE.

Spiral cable

1. Visually check spiral cable and combination switch for damage.
2. Check connectors and protective tape for damage.
3. Check steering wheel for noise, binding or heavy operation.
4. If no damage is found, reinstall with bolts.
5. If damaged—REPLACE.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

RS-59

Part

SRS is activated

SRS is NOT activated

Harness and Connectors 1. Check connectors for poor connection, damage, and terminals for deformities.

2. Check harness for binding, chafing, cuts, or deformities.
3. If no damage is found, reinstall the harness and connectors.
4. Damaged—REPLACE damaged section of harness. Do not attempt to repair, splice or modify any

SRS harness.

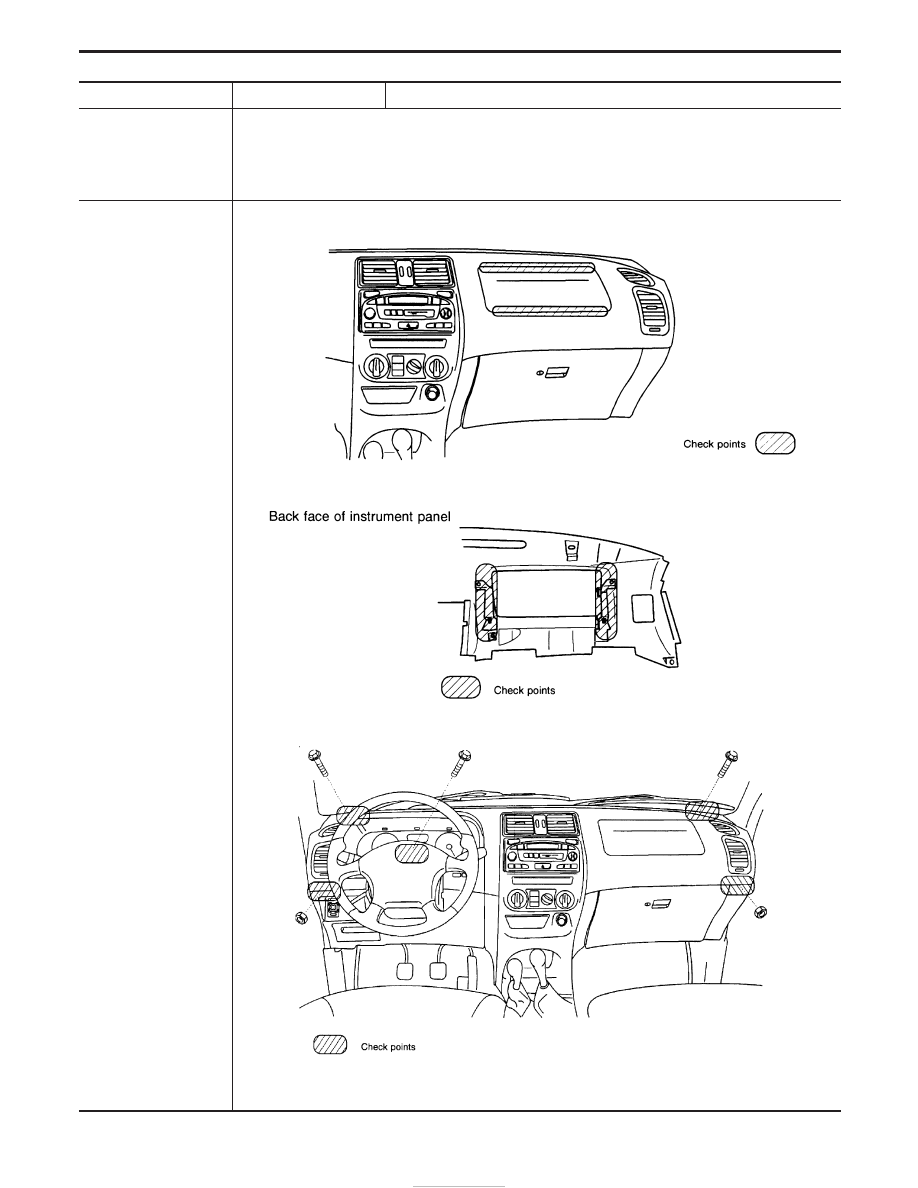

Instrument panel

1. When passenger air bag inflates, check the following points for bending, deformities or cracks.

I

Opening portion for front passenger air bag

NBF372

I

Front passenger air bag module brackets

NBF373

I

The portions securing the instrument panel

NBF374

2. If no damage is found, reinstall the instrument panel.
3. If damaged—REPLACE the instrument panel with bolts.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Collision Diagnosis (Cont’d)

RS-60

FOR SIDE COLLISION

To repair the SRS for a side collision, perform the following steps.
When the side air bag is activated in the side collision:
1) Replace the following component:
— All parts of front seatback (including front seatback frame) with side air bag module (on the side on which

side air bag is activated)

— Diagnosis sensor unit
— Side air bag (satellite) sensor (on the side on which side air bag is activated)
2) Check the SRS components and the related parts using the table shown below.

I

Replace any SRS components and the related parts showing visible signs of damage (dents, cracks,
deformation).

3) Conduct self-diagnosis using CONSULT-II or “AIR BAG” warning lamp. Refer to “SRS Operation Check”

for details (RS-38). Ensure entire SRS operation properly.

When SRS is not activated in the side collision:
1) Check the SRS components and the related parts using the table shown below.

I

Replace any SRS components and the related parts showing visible signs of damage (dents, cracks,
deformation).

2) Conduct self-diagnosis using CONSULT-II or “AIR BAG” warning lamp. Refer to “SRS Operation Check”

for details (RS-38). Ensure entire SRS operation properly.

SRS Inspection (For side collision)

Part

Side air bag is activated

SRS is NOT activated

Front (LH or RH) side air
bag modules

REPLACE all parts of
front seatback with
deployed front side air
bag module.

1. Check for visible signs of damage (dents, tears, deformation) of the seat

back on the collision side.

2. If damaged—REPLACE the damaged seat parts with new bolts and

remove the front side air bag module.

3. Check for visible signs of damage (tears etc.) of the side air bag module.
4. Check harness and connectors for damage, and terminals for deformities.
5. If no damaged is found, reinstall the front side air bag module with new

nuts.

6. If damaged—REPLACE the front side air bag module with new nuts. Air

bag must be deployed before disposal.

(LH or RH) side air bag
(satellite) sensor

REPLACE the side air
bag (satellite) sensor on
the collision side with
new nuts coated with
bonding agent.
(Repair the center pillar
inner, etc. before install-
ing new one if dam-
aged.)

1. Remove the satellite sensor on the collision side. Check harness connec-

tors for damage, terminals for deformities, and harness for binding.

2. Check for visible signs of damage (dents, cracks, deformation) of the satel-

lite sensor.

3. Install the side air bag (satellite) sensor to check fit.
4. If no damage is found, reinstall the side air bag (satellite)sensor with new

nuts.

5. If damaged—REPLACE the side air bag sensor with new nuts coated with

bonding agent.

Diagnosis sensor unit

REPLACE the diagnosis
sensor unit with the new
bolts.

1. Check case and bracket for dents, cracks or deformities.
2. Check connectors for damage, and terminals for deformities.
3. If no damage is found, reinstall the diagnosis sensor unit with new special

bolts and ground bolt.

4. If damaged—REPLACE. Install the diagnosis sensor unit with new special

bolts and ground bolt.

Front seat belt pre-ten-
sioner assembly

1. Check if the seat belt can be extended smoothly.

If the seat belt cannot be extended smoothly.

— Check for deformities of the center pillar inner.
— If the center pillar inner has no damage, REPLACE the front seat belt pre-tensioner assembly.
2. Remove the front seat belt pre-tensioner assembly on the collision side. Check harness cover and

connectors for damage, terminals for deformities, and harness for binding.

3. Check for visible signs of damage (dents, cracks, deformation) of the front seat belt pre-tensioner

assembly.

4. If no damage is found, reinstall the front seat belt pre-tensioner assembly.
5. If damaged—REPLACE the front seat belt pre-tensioner assembly with new bolts coated with bonding

agent. The front seat belt pre-tensioner assembly must be deployed before disposal.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Collision Diagnosis (Cont’d)

RS-61
