Nissan Terrano model r20 series 2004. Manual - part 329





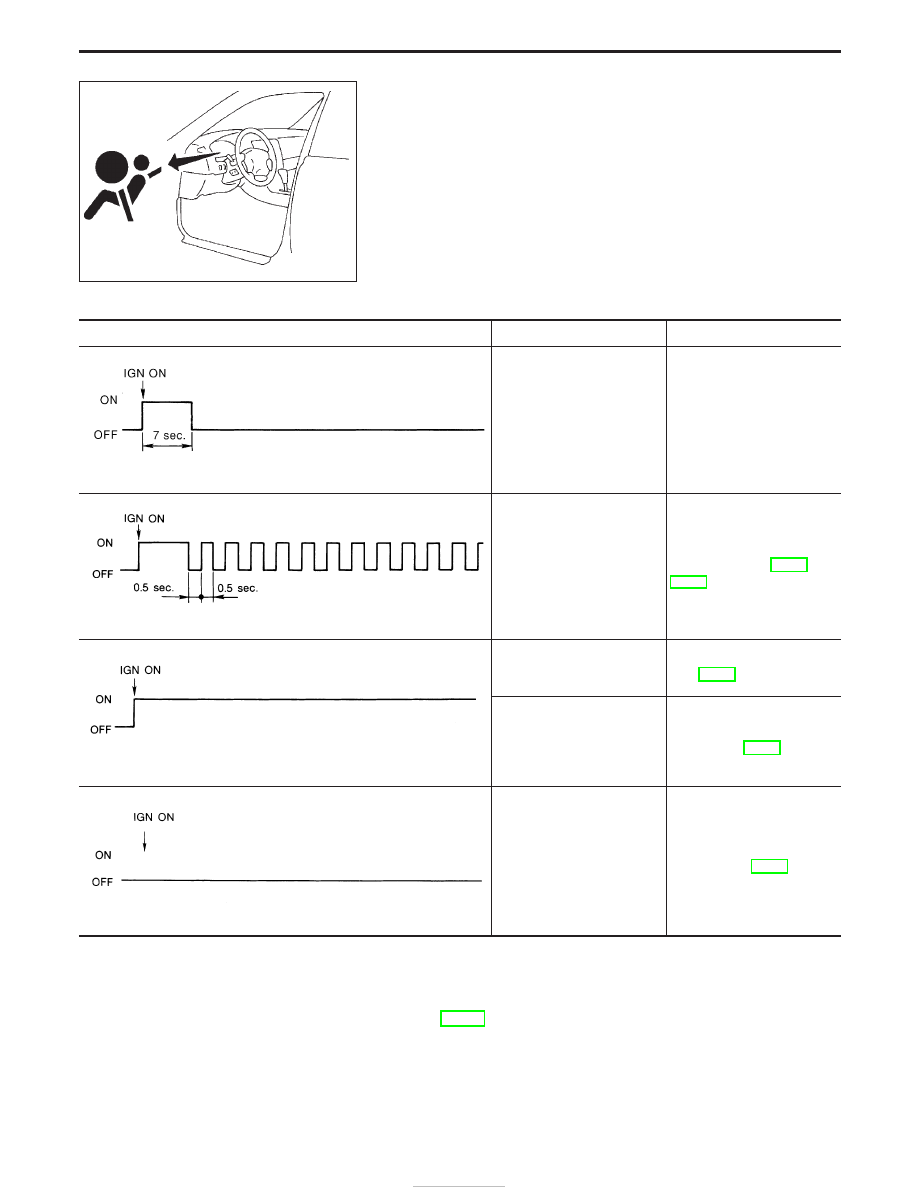

SRS Operation Check

DIAGNOSTIC PROCEDURE 1

Checking Air Bag Operation by Using “AIR BAG”
Warning Lamp — User Mode

1. After turning ignition switch from “OFF” to “ON”, “AIR BAG”

warning lamp operates.

2. Compare “AIR BAG” warning lamp operation to the chart below.

“AIR BAG” warning lamp operation — User mode —

SRS condition

Reference item

MRS095A

No malfunction is detected.
No further action is neces-
sary.

—

MRS096A

The system is malfunction-
ing and needs to be repaired
as indicated.

Go to DIAGNOSTIC PRO-
CEDURE 2 or 6 (RS-39 or
RS-48).

MRS097A

Air bag or/and seat belt pre-
tensioner is deployed.

Go to COLLISION DIAGNO-
SIS (RS-59).

Air bag fuse, diagnosis sen-
sor unit or harness is mal-
functioning and needs to be
repaired.

Go to DIAGNOSTIC PRO-
CEDURE 9 (RS-56).

MRS098A

One of the following has
occurred and needs to be
repaired.

I

Meter fuse is blown.
“AIR BAG” warning lamp
circuit has open or short.

I

Diagnosis sensor unit is
malfunctioning.

Go to DIAGNOSTIC PRO-
CEDURE 10 (RS-58).

NOTE:
If “AIR BAG” warning lamp operates differently from the
operations shown above, refer to “AIR BAG” warning lamp
operation — Diagnosis mode —, DIAGNOSTIC PROCEDURE 6
(step 4), RS-48.

SRS800

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

RS-38

Trouble Diagnoses with CONSULT-II

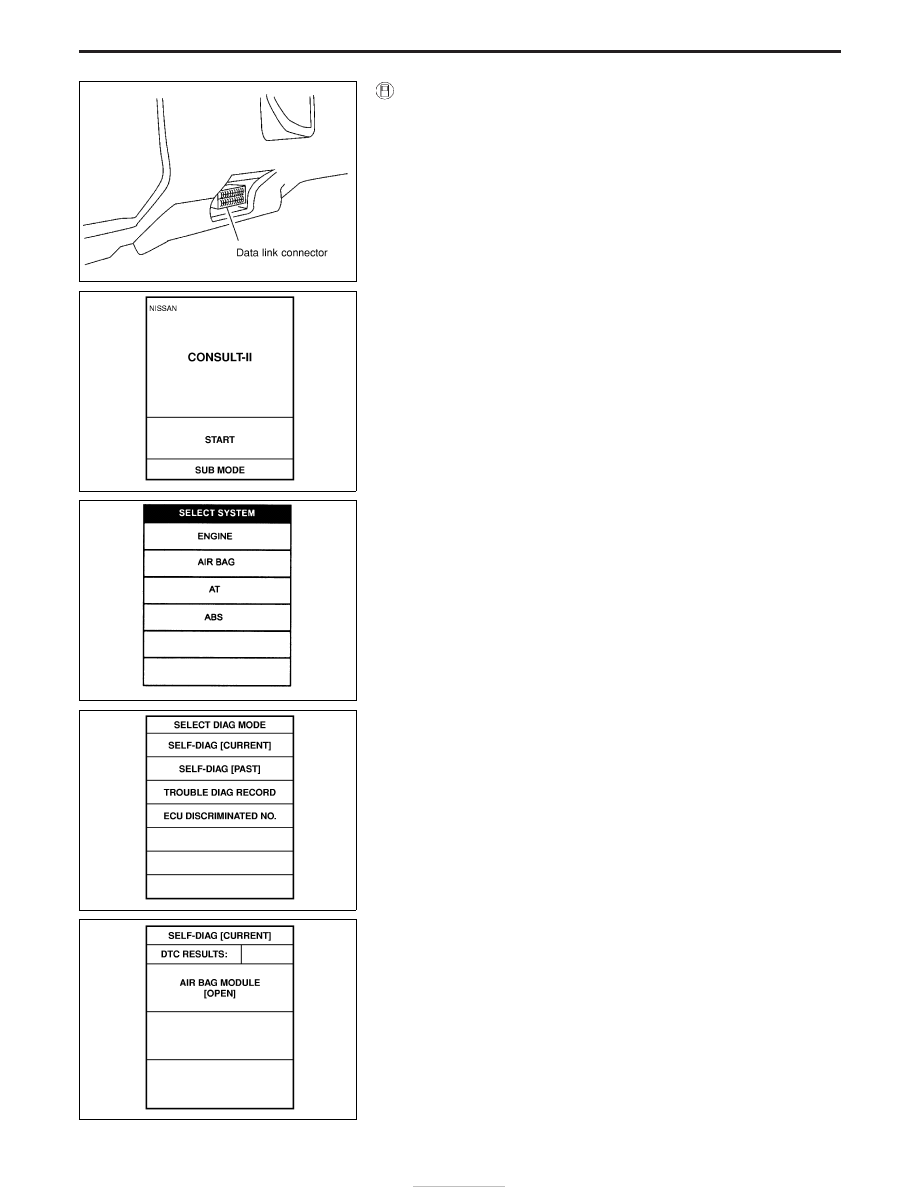

DIAGNOSTIC PROCEDURE 2

Inspecting SRS malfunctioning parts by using CONSULT-II —
Diagnosis mode
1. Turn ignition switch “OFF”.
2. Connect CONSULT-II to data link connector.

3. Turn ignition switch “ON”.
4. Touch “START”.

5. Touch “AIR BAG”.

6. Touch “SELF-DIAG [CURRENT]”.

7. Diagnostic codes are displayed on “SELF-DIAG [CURRENT]”.

NRS122

SRS695

C2SSE01

SRS697

SRS772

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

RS-39

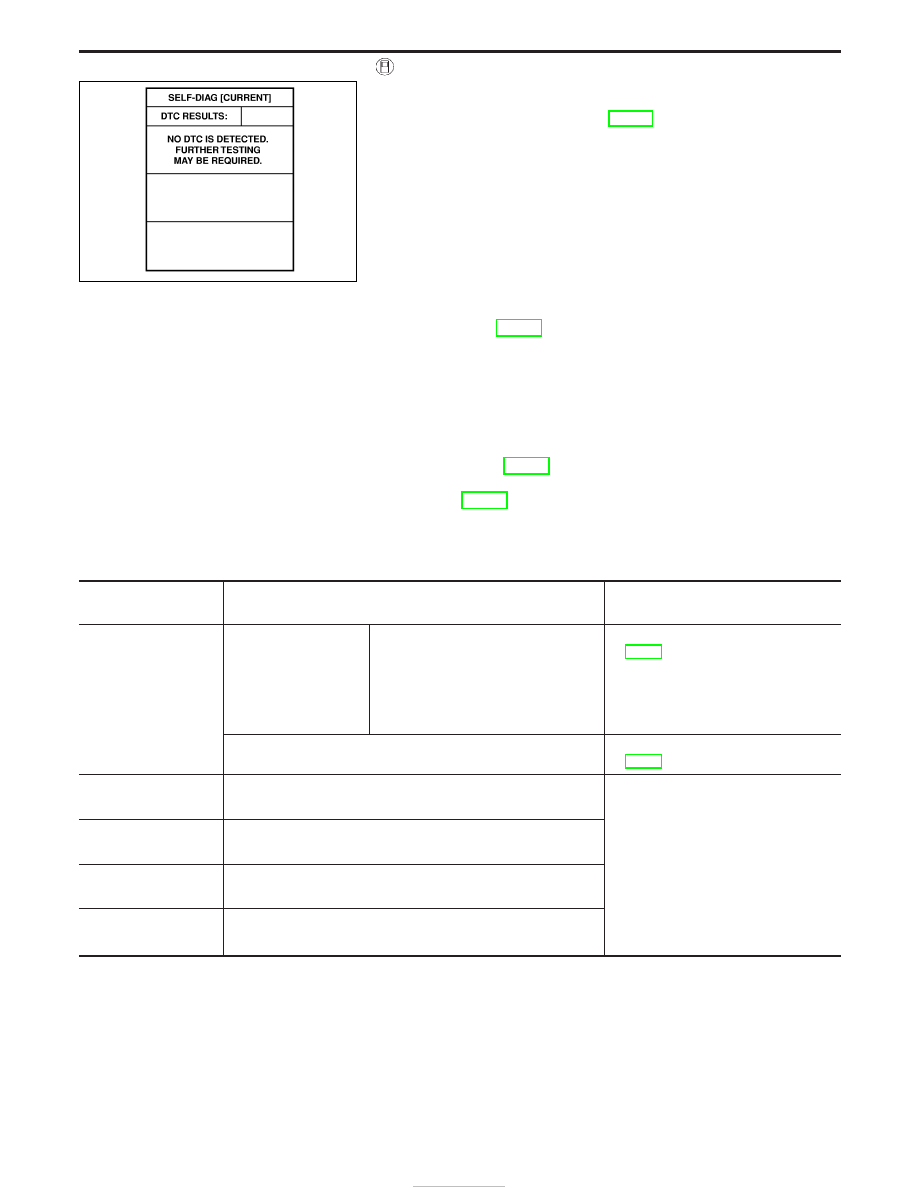

If no malfunction is detected on “SELF-DIAG [CURRENT]” but mal-
function is indicated by the “AIR BAG” warning lamp, go to DIAG-
NOSTIC PROCEDURE 4, page RS-44, to diagnose the following
situations:

I

Self-diagnostic result “SELF-DIAG [PAST]” (previously stored
in the memory) might not be erased after repair.

I

The SRS system malfunctions intermittently.

8. Touch “PRINT”.
9. Compare diagnostic codes to “CONSULT-II Diagnostic Code

Chart”, page RS-40.

10. Touch “BACK” key of CONSULT-II until “SELECT SYSTEM”

appears in order to return to User mode from Diagnosis mode.

11. Turn ignition switch “OFF”, then turn off and disconnect

CONSULT-II, and disconnect both battery cables.

12. Repair the system as outlined by the “Repair order” in “CON-

SULT-II Diagnostic Code Chart”, that corresponds to the self-
diagnostic result. For replacement procedure of component
parts, refer to RS-13.

13. After repairing the system, go to DIAGNOSTIC PROCEDURE

3, page RS-42 for final checking.

CONSULT-II DIAGNOSTIC CODE CHART (“SELF-DIAG
[CURRENT]”)

Diagnostic item

Explanation

Repair order

“Recheck SRS at each replacement.”

NO DTC IS
DETECTED.

When malfunction is
indicated by the “AIR
BAG” warning lamp is
user mode.

I

Self-diagnostic result “SELF-DIAG
[PAST]” (previously stored in the
memory) might not be erased after
repair.

I

Intermittent malfunction has been
detected in the past.

I

Go to DIAGNOSTIC PROCEDURE 4
(RS-42) after charging battery.

I

No malfunction is detected.

I

Go to DIAGNOSTIC PROCEDURE 3
(RS-42).

AIRBAG MODULE
[OPEN]

I

Driver air bag module circuit is open. (including the spiral
cable)

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. Replace the spiral cable.
4. Replace driver air bag module.

(Before disposal, it must be
deployed.)

5. Replace the diagnosis sensor unit.
6. Replace the related harness.

AIRBAG MODULE
[VB-SHORT]

I

Driver air bag module circuit is shorted to a power supply cir-
cuit. (including the spiral cable)

AIRBAG MODULE
[GND-SHORT]

I

Driver air bag module circuit is shorted to ground. (including
the spiral cable)

AIRBAG MODULE
[SHORT]

I

Driver air bag module circuit is shorted between wires.

SRS701

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses with CONSULT-II (Cont’d)

RS-40

Diagnostic item

Explanation

Repair order

“Recheck SRS at each replacement.”

ASSIST A/B MODULE
[VB-SHORT]

I

Front passenger air bag module circuit is shorted to a power
supply circuit.

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. Replace front passenger air bag

module.
(Before disposal, it must be
deployed.)

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

ASSIST A/B MODULE
[OPEN]

I

Front passenger air bag module circuit is open.

ASSIST A/B MODULE
[GND-SHORT]

I

Front passenger air bag module circuit is shorted to ground.

ASSIST A/B MODULE
[SHORT]

I

Front passenger air bag module circuit is shorted between
wires.

SIDE MODULE LH
[OPEN]

I

Front LH side air bag module circuit is open.

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. Replace front LH side air bag mod-

ule.
(Before disposal, it must be
deployed.)

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

SIDE MODULE LH
[VB-SHORT]

I

Front LH side air bag module circuit is shorted to a power sup-
ply circuit.

SIDE MODULE LH
[GND-SHORT]

I

Front LH side air bag module circuit is shorted to ground.

SIDE MODULE LH
[SHORT]

I

Front LH side air bag module circuit is shorted between wires.

SIDE MODULE RH
[OPEN]

I

Front RH side air bag module circuit is open.

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. Replace front RH side air bag mod-

ule.
(Before disposal, it must be
deployed.)

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

SIDE MODULE RH
[VB-SHORT]

I

Front RH side air bag module circuit is shorted to a power
supply circuit.

SIDE MODULE RH
[GND-SHORT]

I

Front RH side air bag module circuit is shorted to ground.

SIDE MODULE RH
[SHORT]

I

Front RH side air bag module circuit is shorted between wires.

SATELLITE SENS LH
[UNIT FAIL]
SATELLITE SENS LH
[COMM FAIL]

I

LH side air bag (satellite) sensor

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. Replace the LH side air bag (satel-

lite) sensor.

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

SATELLITE SENS RH
[UNIT FAIL]
SATELLITE SENS RH
[COMM FAIL]

I

RH side air bag (satellite) sensor

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. Replace the RH side air bag (satel-

lite) sensor.

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

PRE-TEN FRONT LH
[OPEN/VB-SHORT]

I

The circuit for front LH seat belt pre-tensioner is open or
shorted to a power supply circuit.

1. Visually check the wiring harness

connections.

2. Replace the harness if it has visible

damage.

3. Replace front LH seat belt.

(Before disposal, it must be deacti-
vated.)

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

PRE-TEN FRONT LH
[GND-SHORT]

I

The circuit for front LH seat belt pre-tensioner is shorted to
ground.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses with CONSULT-II (Cont’d)

RS-41
