Installation

Install a new oil seal, using a suitable tool.

Rear Case

REAR OIL SEAL

Removal

Remove the oil seal. Be careful not to damage its housing. Always
replace after every disassembly.

Installation

Install a new oil seal, using the Special Tool.

AIR BREATHER

Install as shown in the illustration.

Shift Control Components

INSPECTION

I

Check contact surface and sliding surface for wear, scratches,
projections or other faulty conditions.

SMT315A

YMT025

YMT026

YTF005

SMT360A

REPAIR FOR COMPONENT PARTS

Bearing Retainer (Cont’d)

TF-24

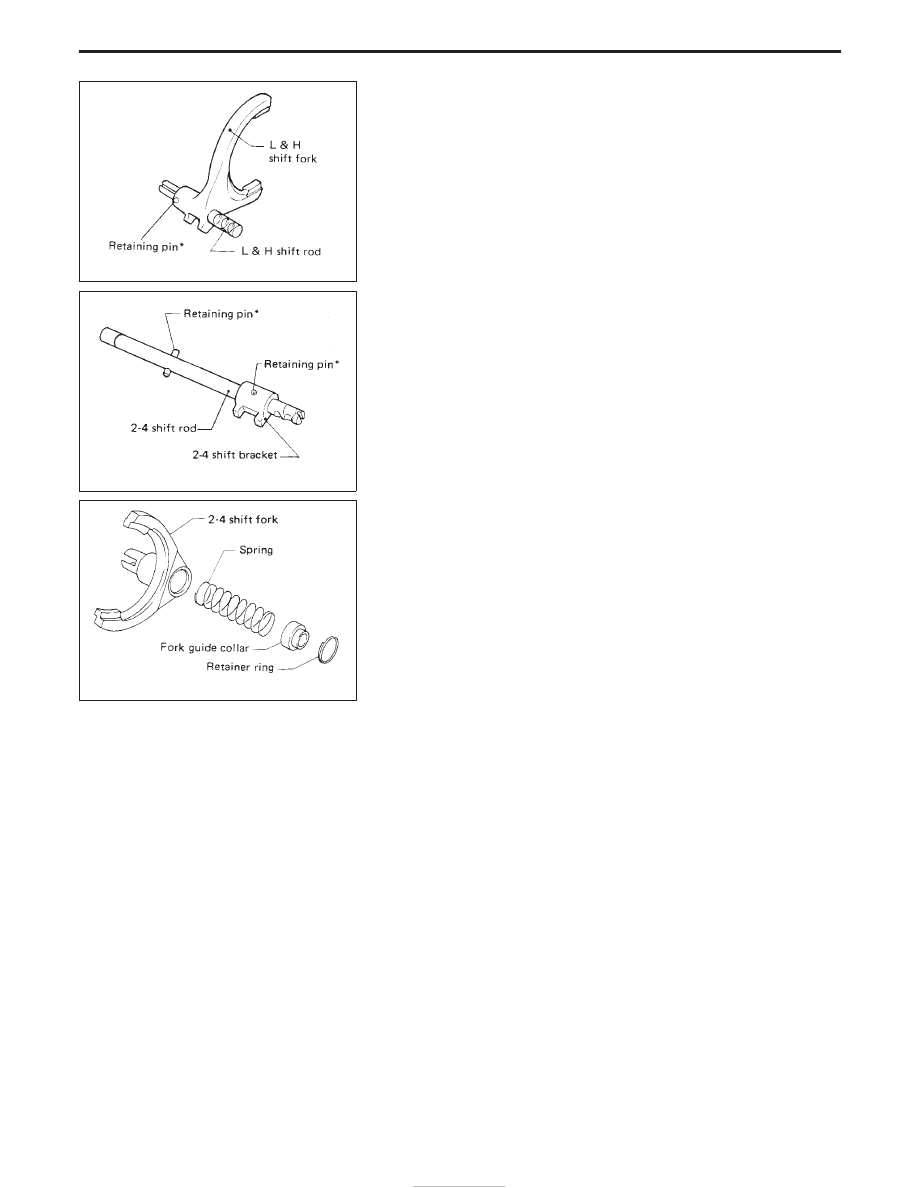

L & H SHIFT ROD & FORK

Assemble as shown in the illustration.
*

This pin is the same size as the one for 2-4 shift rod.

2-4 SHIFT ROD & FORK

Assemble as shown in the illustration.
*

These pins are the same size.

Pay special attention to the direction of fork guide collar.

SMT319A

SMT320A

SMT321A

REPAIR FOR COMPONENT PARTS

Shift Control Components (Cont’d)

TF-25

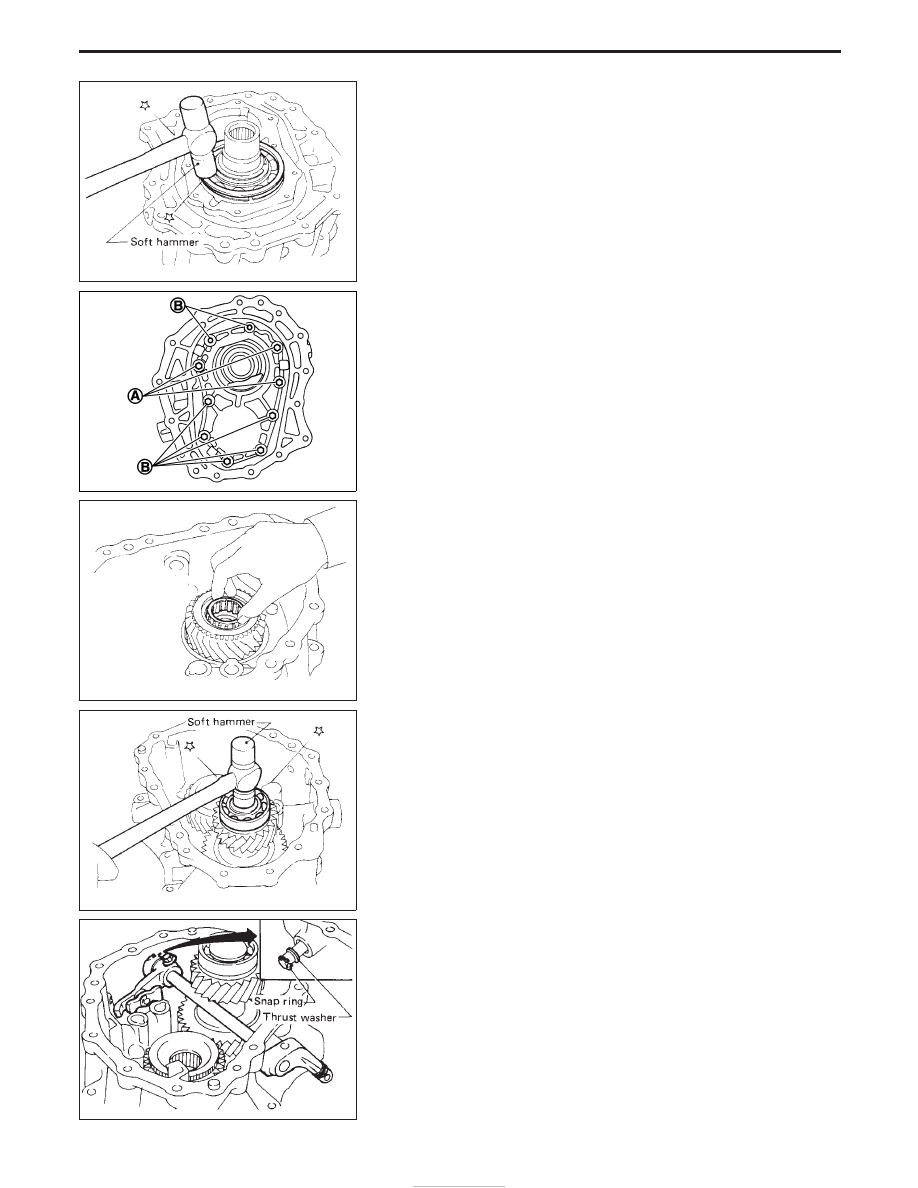

1. Assemble front case.
a. Install main gear assembly by tapping lightly.

b. Apply sealant to the mating surface and bolts of front case

cover and install it on front case.

I

These ten bolts should be coated with sealant.

Tightening torque

q

A

: 20 - 23 N

⋅

m

(2.1 - 2.3 kg-m, 15 - 16 ft-lb)

q

B

: 24 - 28 N

⋅

m

(2.5 - 2.8 kg-m, 18 - 20 ft-lb)

c. Apply gear oil to needle bearing and install it into main gear.

d. Install counter gear assembly by tapping lightly.

e. Install cross shaft and inner shift lever.
When replacing cross shaft, outer shift lever of lock pin of
outer shift lever, replace them as a set.

SMT323A

YMT027

SMT326A

SMT327A

SMT798A

ASSEMBLY

TF-26

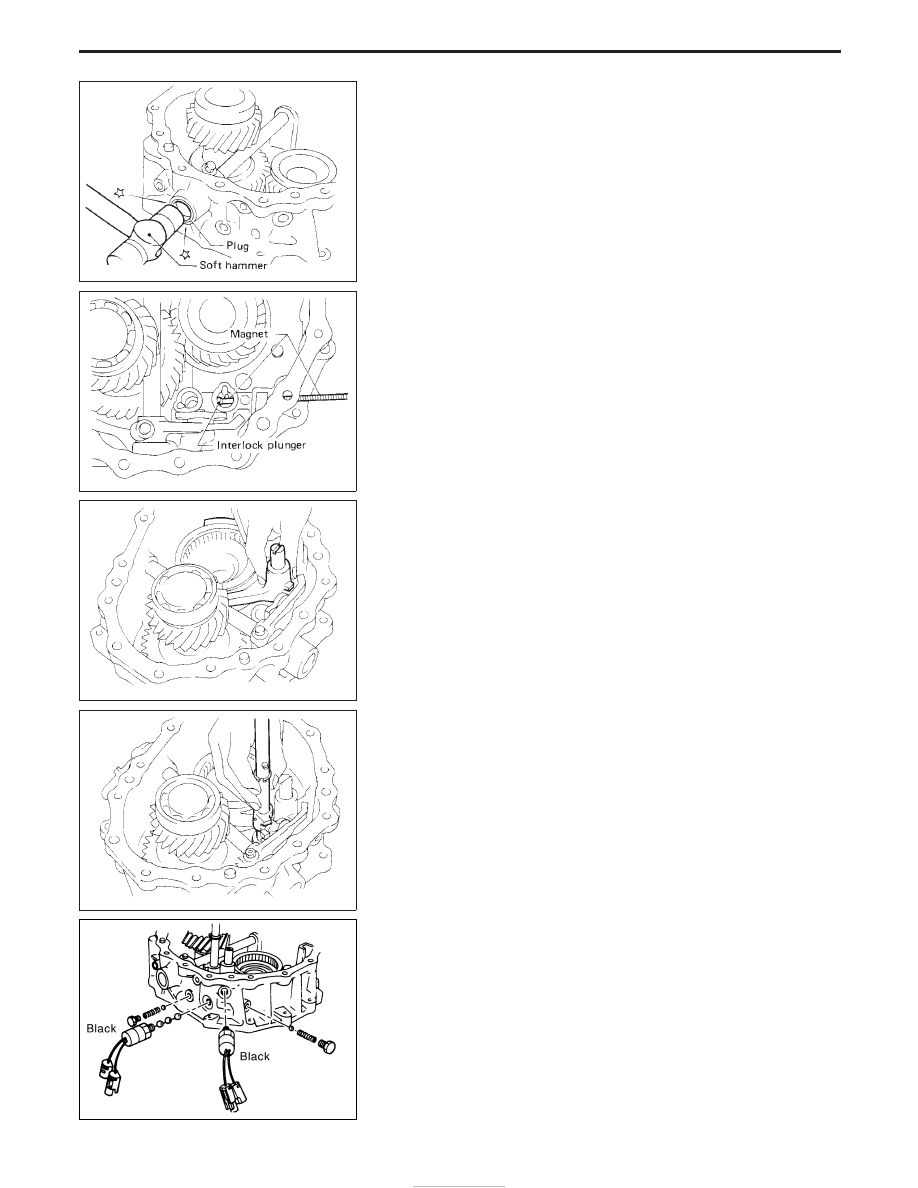

f.

Apply sealant to plug and install it into front case.

g. Insert interlock plunger into front case.

h. Install L & H shift rod and fork assembly with coupling sleeve.

i.

Install 2-4 shift rod.

j.

Install switches, check balls, check springs and plugs.

Apply sealant to switches and plugs.

SMT330A

SMT331A

SMT332A

SMT333A

YTF004

ASSEMBLY

TF-27
