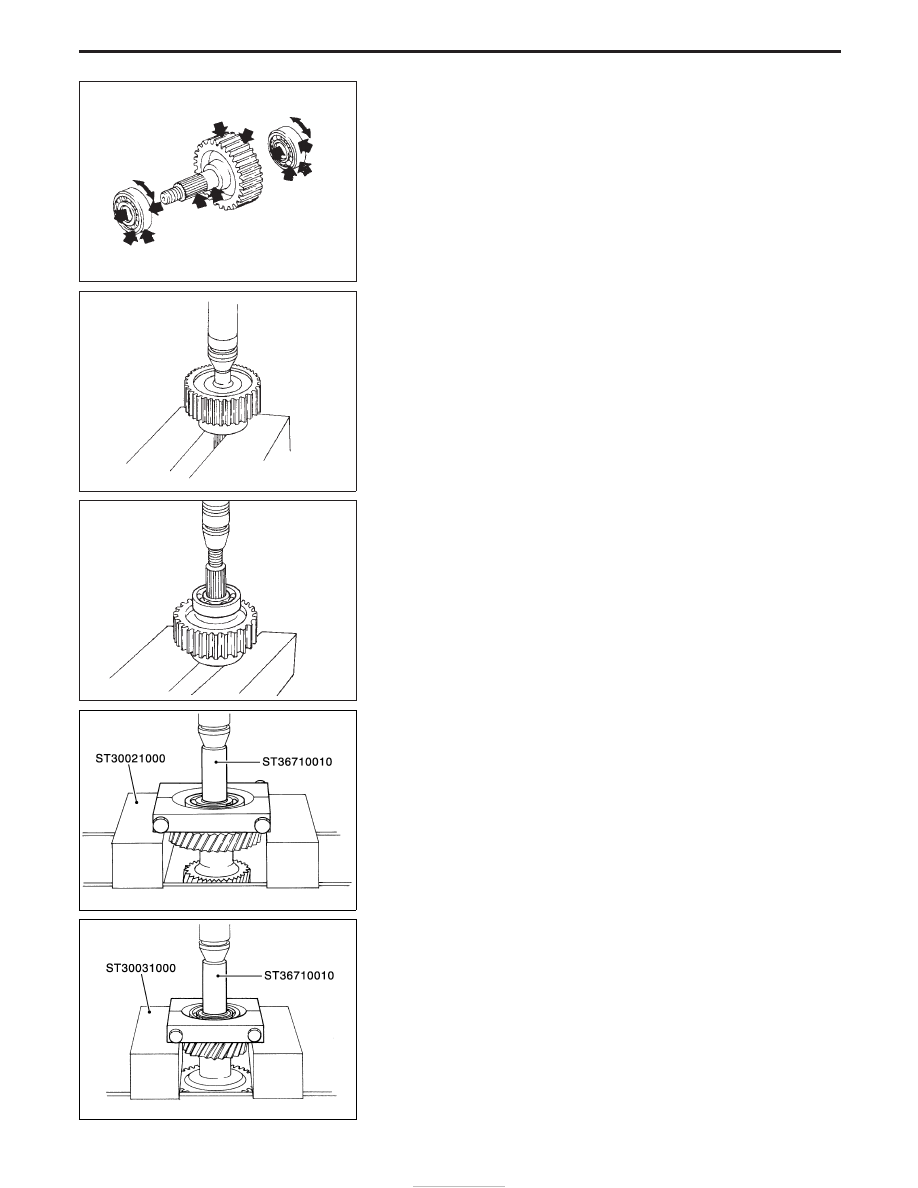

INSPECTION

Sprocket and shaft

I

Check sprocket for excessive wear, chips or cracks.

I

Check shaft for cracks or wear.

Bearing

I

Make sure bearings roll freely and are free from noise, cracks,
pitting or wear.

ASSEMBLY

I

Front drive shaft front bearing

I

Rear drive shaft rear bearing

Counter Gear

DISASSEMBLY

1. Press out counter gear front bearing and then remove front

sub-gear, spacer and dish spring.

2. Press out counter gear rear bearing and then remove rear

sub-gear, spacer and dish spring.

SMT357A

SMT298A

SMT299A

YMT020

YMT021

REPAIR FOR COMPONENT PARTS

Front Drive Shaft (Cont’d)

TF-20

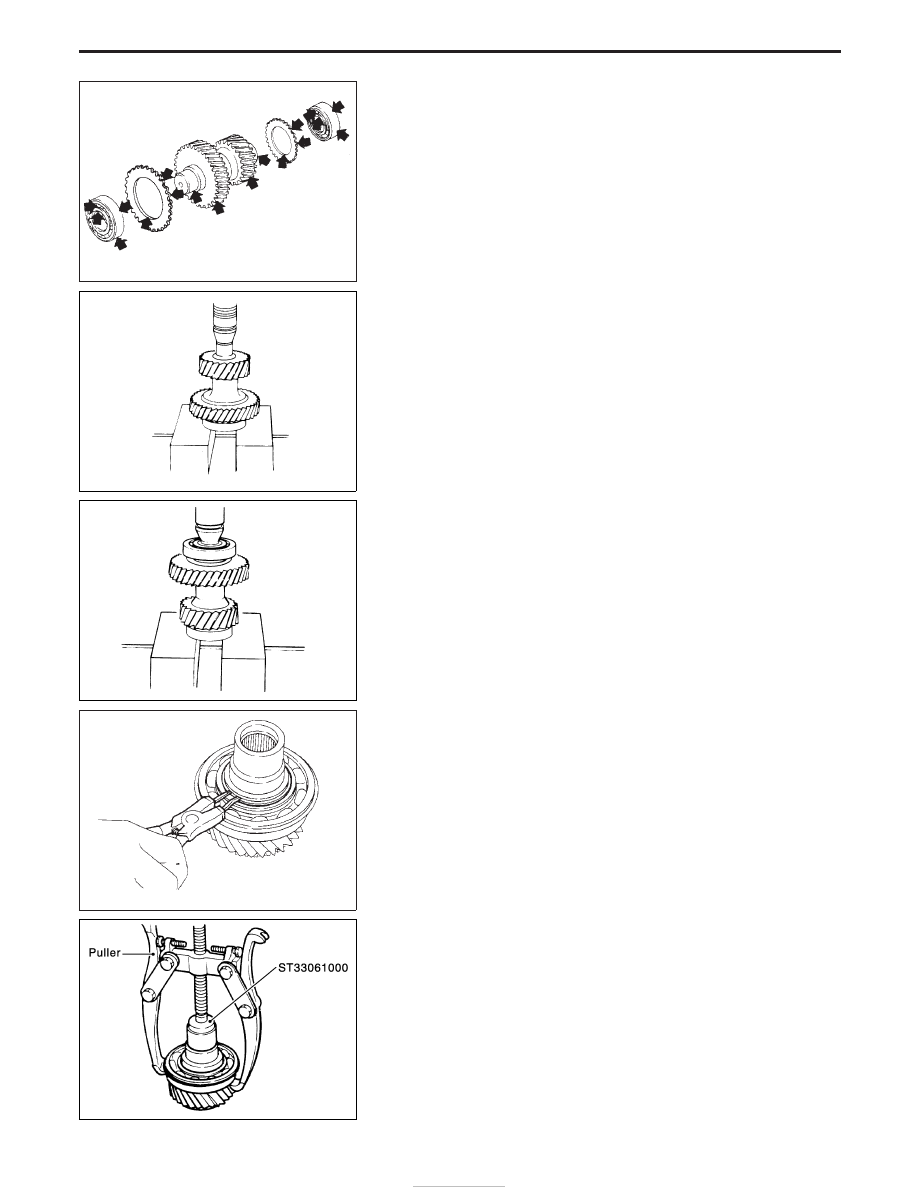

INSPECTION

Gear and shaft

I

Check gears for excessive wear, chips or cracks.

I

Check shaft for cracks of wear.

Bearing

I

Make sure bearings roll freely and are free from noise, cracks,
pitting or wear.

ASSEMBLY

1. Install front sub-gear, dish spring and spacer, and then press on

counter gear front bearing.

2. Install rear sub-gear, dish spring and spacer, and then press on

counter gear rear bearing.

Main Gear

DISASSEMBLY

Main gear bearing

1. Remove snap ring and spacer.

2. Pull out main gear bearing.

SMT358A

SMT302A

SMT303A

SMT304A

YMT022

REPAIR FOR COMPONENT PARTS

Counter Gear (Cont’d)

TF-21

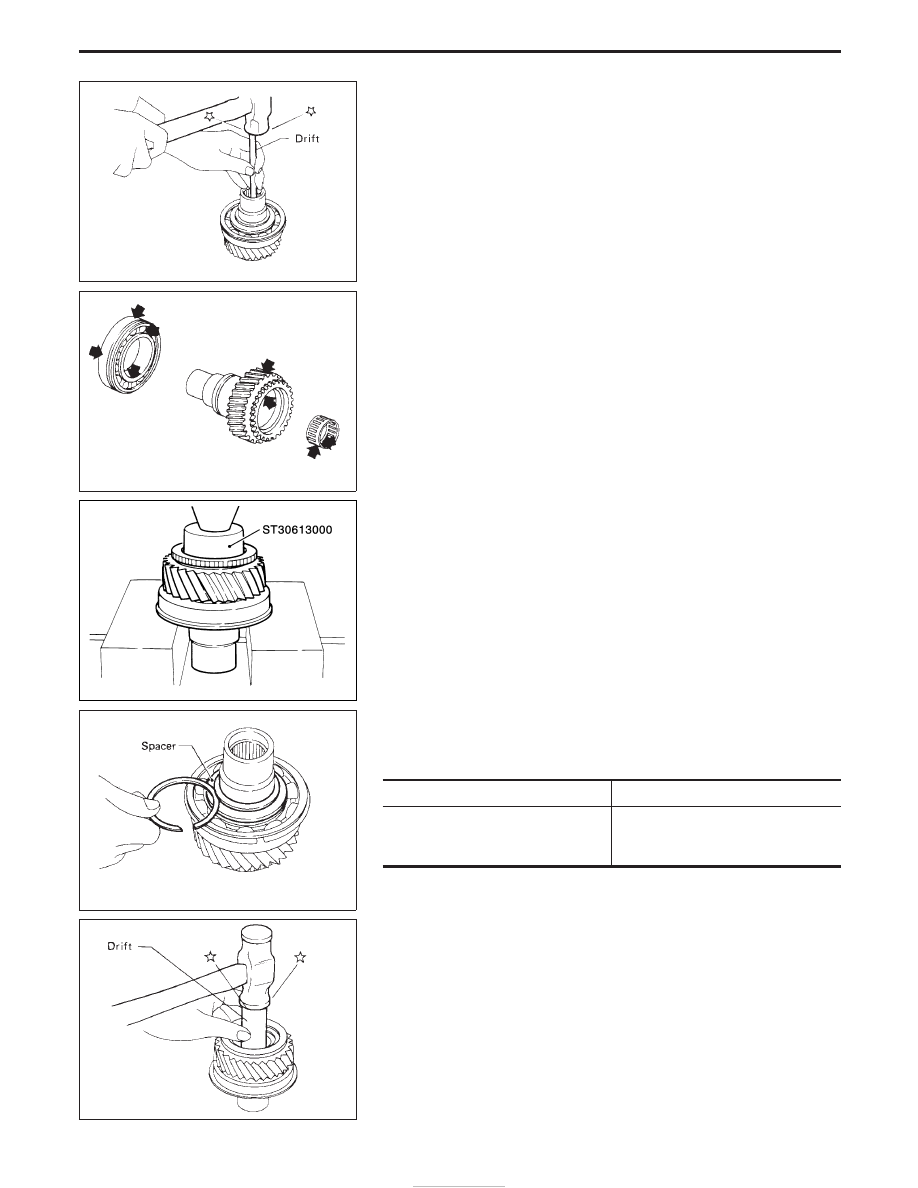

Plug

Always replace it with new one whenever it is removed.

INSPECTION

Gear and shaft

I

Check gears for excessive wear, chips or cracks.

I

Check shaft for cracks or wear.

Bearing

I

Make sure bearings roll freely and are free from noise, cracks,
pitting or wear.

ASSEMBLY

Main gear bearing

1. Press on main gear bearing.
2. Install spacer.

3. Select snap ring with proper thickness and install it.

Allowable clearance between snap ring and groove:

0 - 0.15 mm (0 - 0.0059 in)

Available snap ring

Thickness

mm (in)

Part number

2.6 (0.102)
2.7 (0.106)

2.8 (0.110)

33114-73P00
33114-73P01
33114-73P02

Plug

Apply sealant to plug and install it.

SMT306A

SMT359A

YMT023

SMT308A

SMT309A

REPAIR FOR COMPONENT PARTS

Main Gear (Cont’d)

TF-22

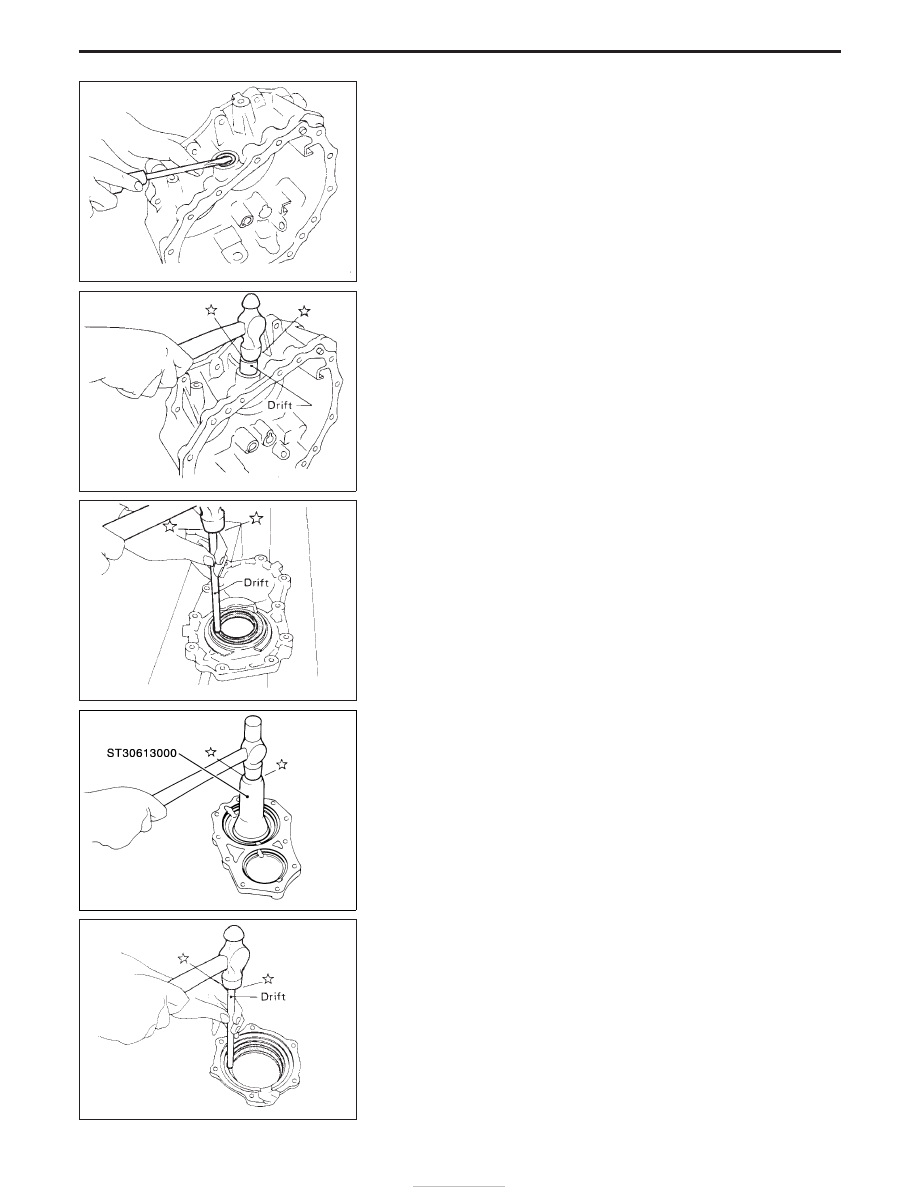

Front Case

SHIFT SHAFT OIL SEAL

Removal

Remove the oil seal. Be careful not to damage its housing. Always
replace after every disassembly.

Installation

Install a new oil seal, using a suitable tool.

Front Case Cover

COVER OIL SEAL

Removal

Remove the oil seal. Be careful not to damage its housing. Always
replace after every disassembly.

Installation

Install a new oil seal, using the Special Tool.

Bearing Retainer

OIL CATCHER

Removal

Remove the oil seal. Be careful not to damage its housing. Always
replace after every disassembly.

SMT310A

SMT311A

SMT312A

YMT024

SMT314A

REPAIR FOR COMPONENT PARTS

TF-23
