Nissan Terrano model r20 series 2004. Manual - part 256





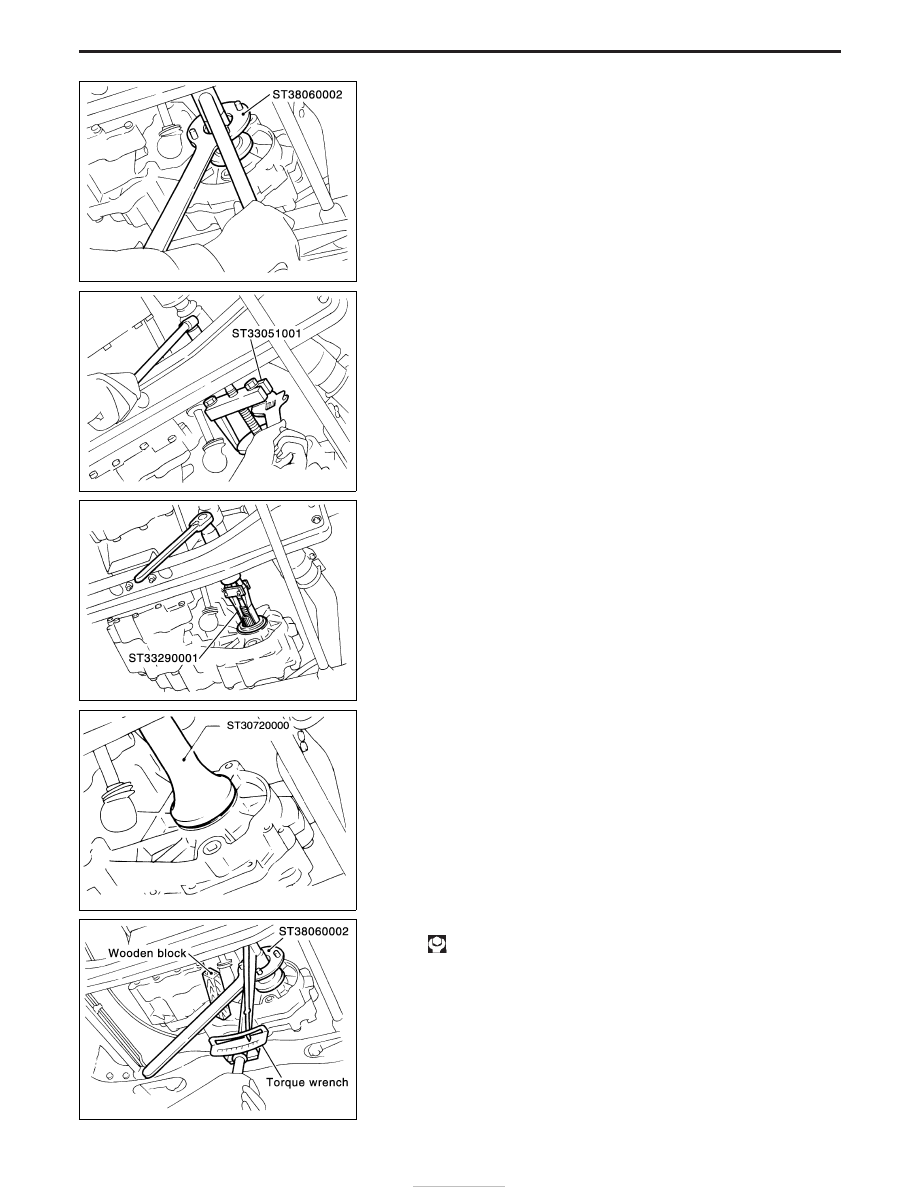

Replacing Oil Seal

CENTER CASE OIL SEAL

1. Remove front propeller shaft — Refer to PD section.
2. Remove companion flange nut.

3. Remove companion flange.

4. Remove center case oil seal.

5. Install center case oil seal.
Before installing, apply multi-purpose grease to seal lip.
6. Install companion flange.

7. Tighten nut to the specified torque.

: 226 - 324 N

m (23 - 33 kg-m, 166 - 239 ft-lb)

8. Install front propeller shaft.

YMT010

YMT011

YMT012

SMT488A

YMT013

ON-VEHICLE SERVICE

TF-4

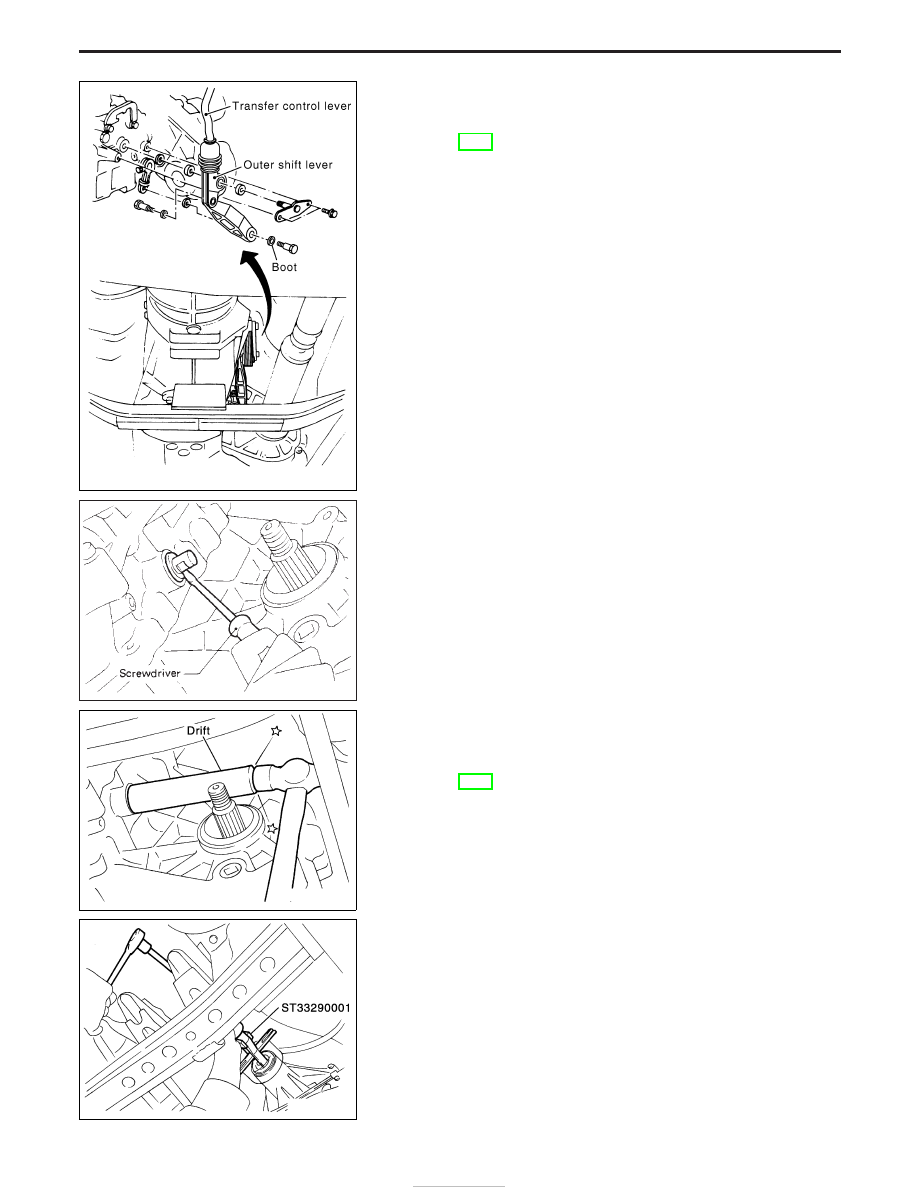

SHIFT SHAFT OIL SEAL

1. Remove front propeller shaft — Refer to PD section.
2. Install companion flange — Refer to “CENTER CASE OIL

SEAL”, TF-4.

3. Remove transfer control lever from transfer outer shift lever.

Then remove outer shift lever.

4. Remove shift shaft oil seal.
Be careful not do damage cross shaft.

5. Install shift shaft oil seal.
Before installing, apply multi-purpose grease to seal lip.
6. Install transfer control linkage.
7. Install companion flange — Refer to “CENTER CASE OIL

SEAL”, TF-4.

8. Install front propeller shaft.

REAR OIL SEAL

1. Remove rear propeller shaft — Refer to PD section.
2. Remove rear oil seal.

YTF001

SMT491A

YMT014

YMT015

ON-VEHICLE SERVICE

Replacing Oil Seal (Cont’d)

TF-5

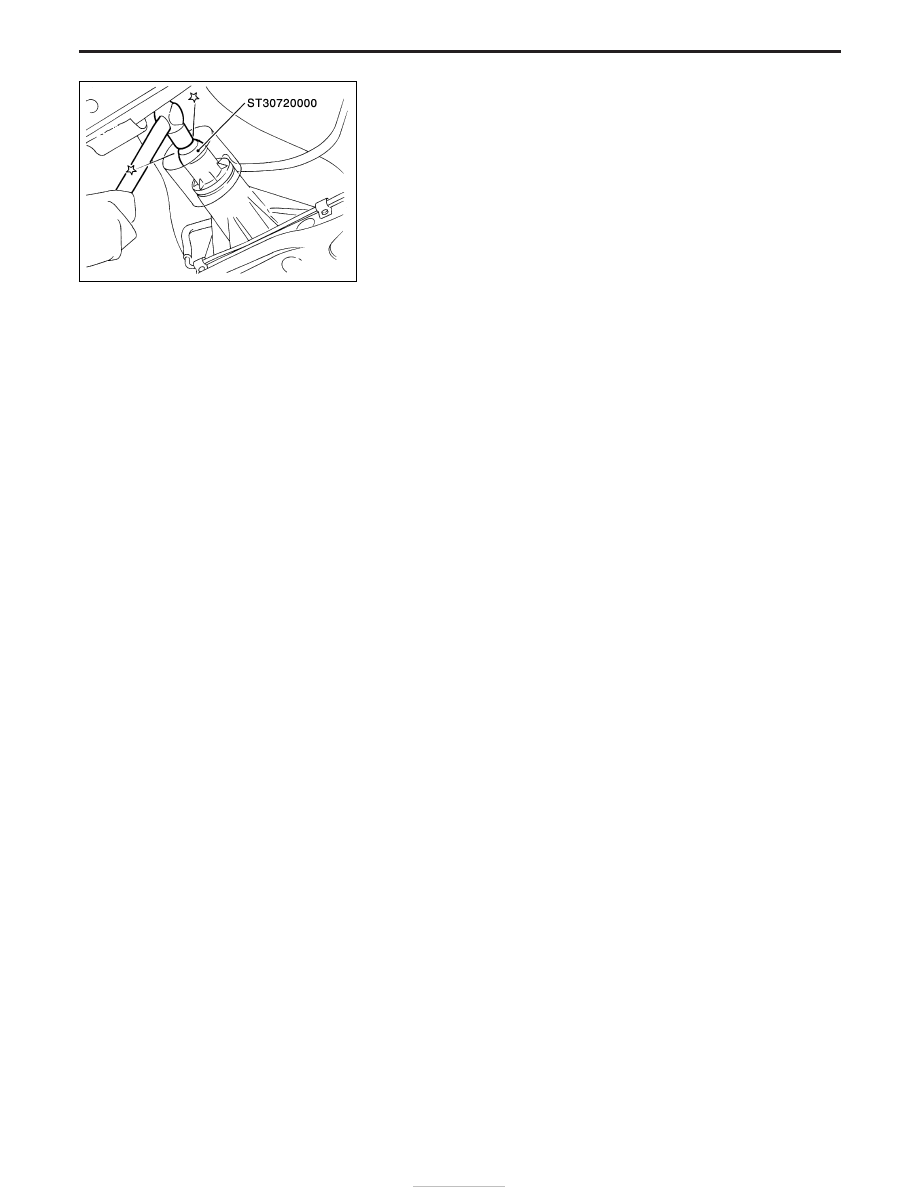

3. Install rear oil seal.
Before installing apply multi-purpose grease to seal lip.
4. Install rear propeller shaft.

YMT016

ON-VEHICLE SERVICE

Replacing Oil Seal (Cont’d)

TF-6

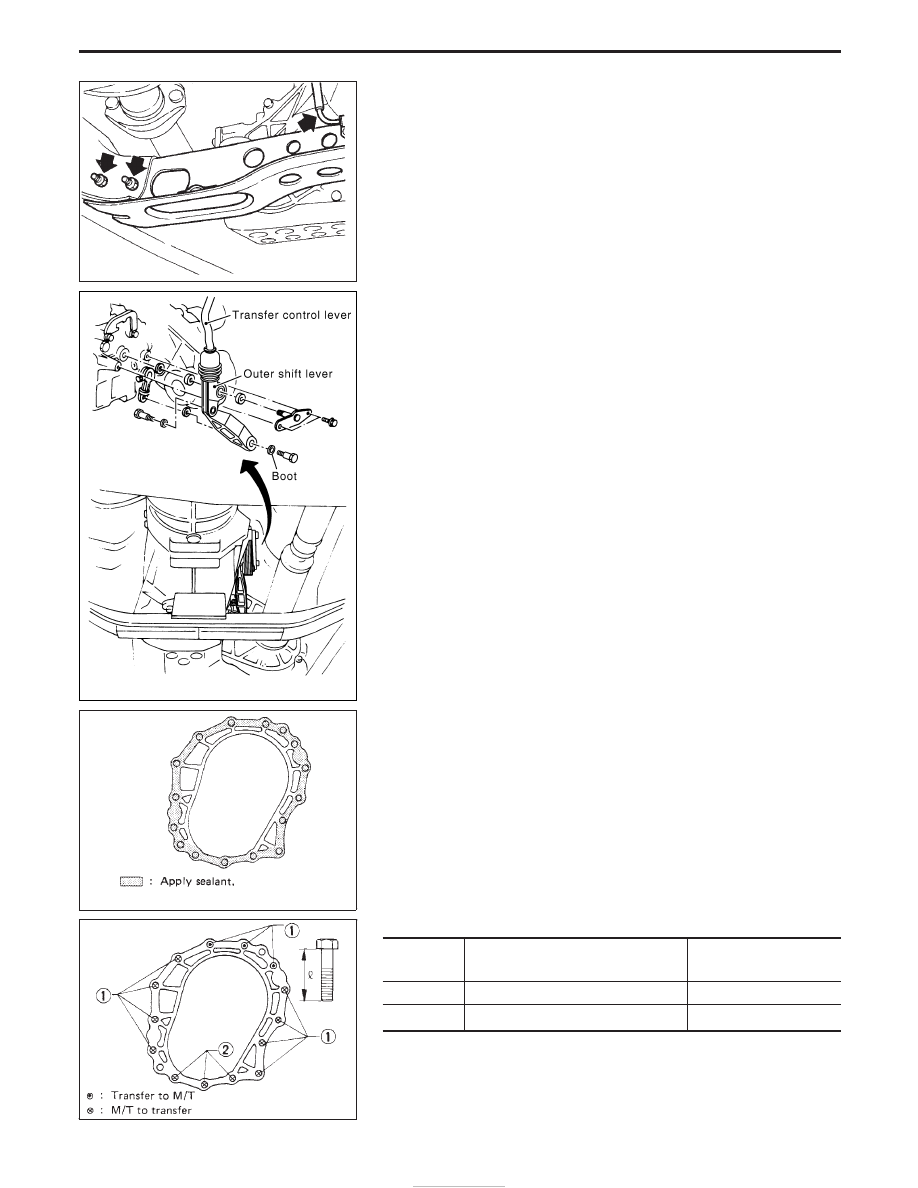

Removal

I

Drain oil from transfer and transmission.

I

Remove front and rear propeller shafts — Refer to PD section.

I

Insert plug into oil seal after removing propeller shaft.

CAUTION:

Be careful not to damage spline, sleeve yoke and rear oil seal,
when removing propeller shaft.

I

Remove torsion bar spring — Refer to removal and installation
of lower link in FA section. Then remove fifth crossmember.

I

Remove transfer control lever from transfer outer shift lever.

I

Remove transfer from transmission.

WARNING:

Support transfer while removing it.

Installation

I

Apply recommended sealant to mating surface to transmission.

Recommended sealant:

Nissan genuine part (KP610-00250) or equivalent

I

Tighten bolts securing transfer.

Bolt No.

Tightening torque

N

m (kg-m, ft-lb)



mm (in)

q

1

27 - 36 (2.8 - 3.6, 20 - 26)

45 (1.77)

q

2

27 - 36 (2.8 - 3.6, 20 - 26)

60 (2.36)

SMT478A

YTF001

SMT495A

SMT496A

REMOVAL AND INSTALLATION

TF-7
