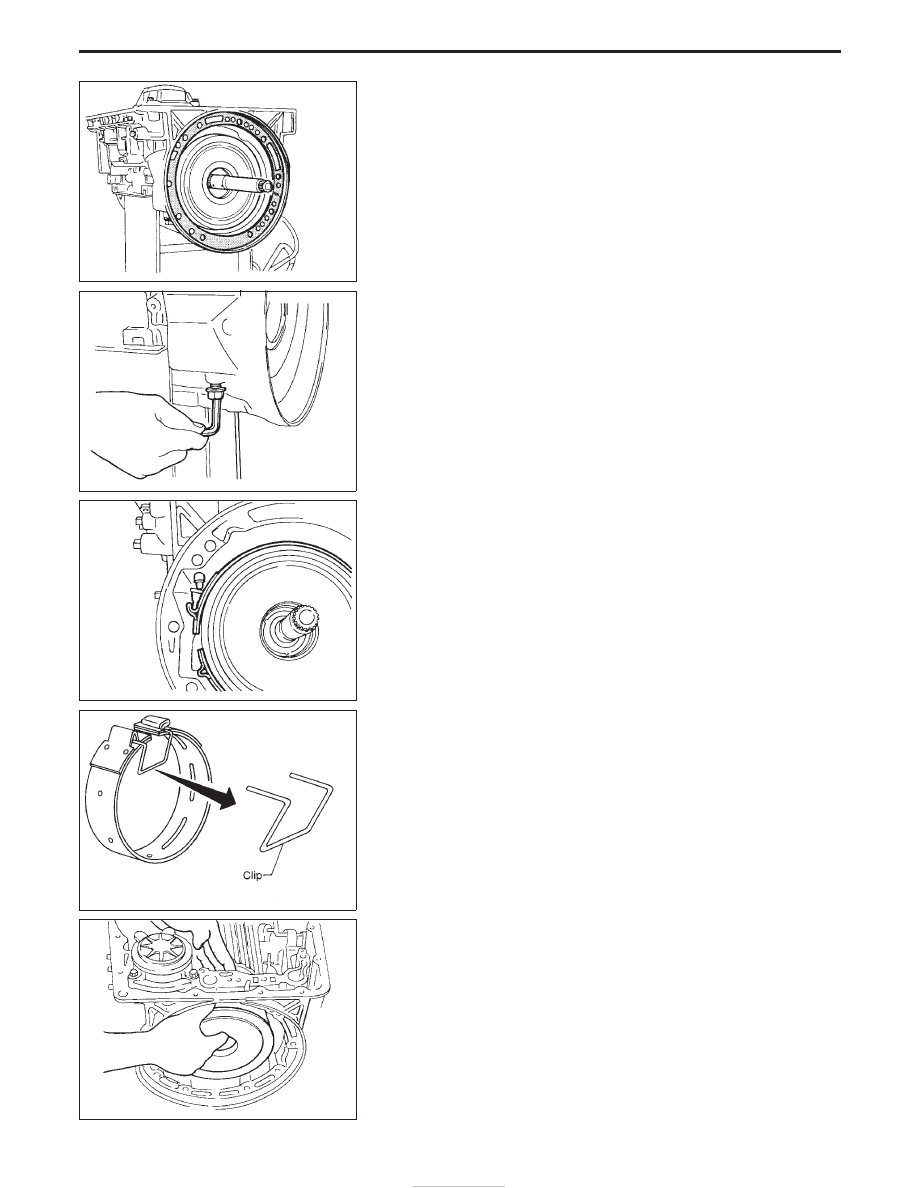

15. Remove input shaft and oil pump gasket.

16. Remove brake band and band strut.
a. Loosen lock nut and remove band servo anchor end pin from

transmission case.

b. Remove brake band and band strut from transmission case.

c. Hold brake band in a circular shape with clip.

17. Remove front side clutch and gear components.
a. Remove clutch pack (reverse clutch, high clutch and front sun

gear) from transmission case.

SAT988A

SAT029B

SAT986A

SAT655

SAT030B

DISASSEMBLY

Disassembly (Cont’d)

AT-132

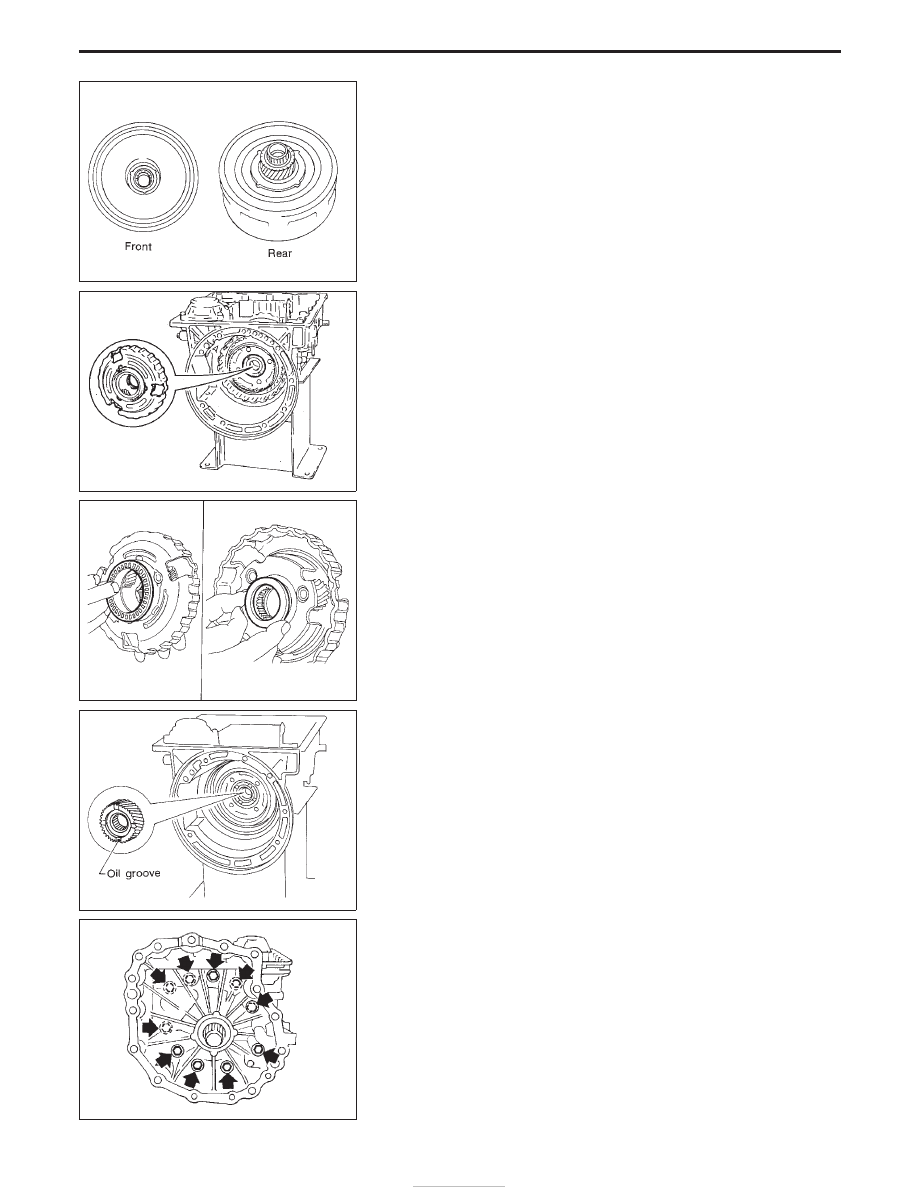

b. Remove front bearing race from clutch pack.
c. Remove rear bearing race from clutch pack.

d. Remove front planetary carrier from transmission case.

e. Remove front needle bearing from front planetary carrier.
f.

Remove rear bearing from front planetary carrier.

g. Remove rear sun gear from transmission case.

18. Remove adapter case.
a. Remove adapter case from transmission case.
b. Remove adapter case gasket from transmission case.

SAT113B

SAT031B

SAT968A

SAT974A

SAT755I

DISASSEMBLY

Disassembly (Cont’d)

AT-133

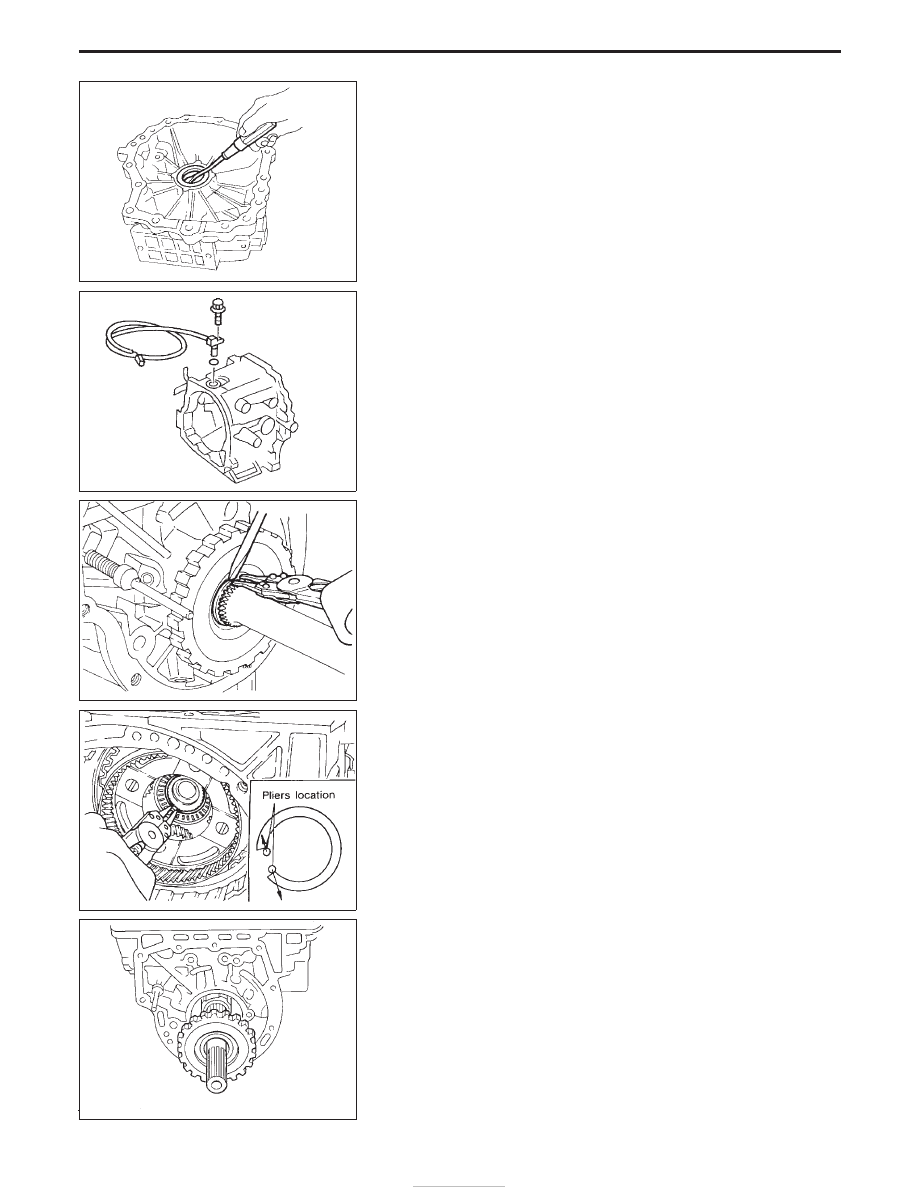

c. Remove oil seal from adapter case.

I

Do not remove oil seal unless it is to be replaced.

d. Remove revolution sensor from adapter case.
e. Remove O-ring from revolution sensor.

19. Remove output shaft and parking gear.
a. Remove rear snap ring from output shaft.

b. Slowly push output shaft all the way forward.

I

Do not use excessive force.

c. Remove snap ring from output shaft.

d. Remove output shaft and parking gear as a unit from transmis-

sion case.

e. Remove parking gear from output shaft.

SAT756I

SAT757I

SAT960A

SAT957A

SAT109B

DISASSEMBLY

Disassembly (Cont’d)

AT-134

f.

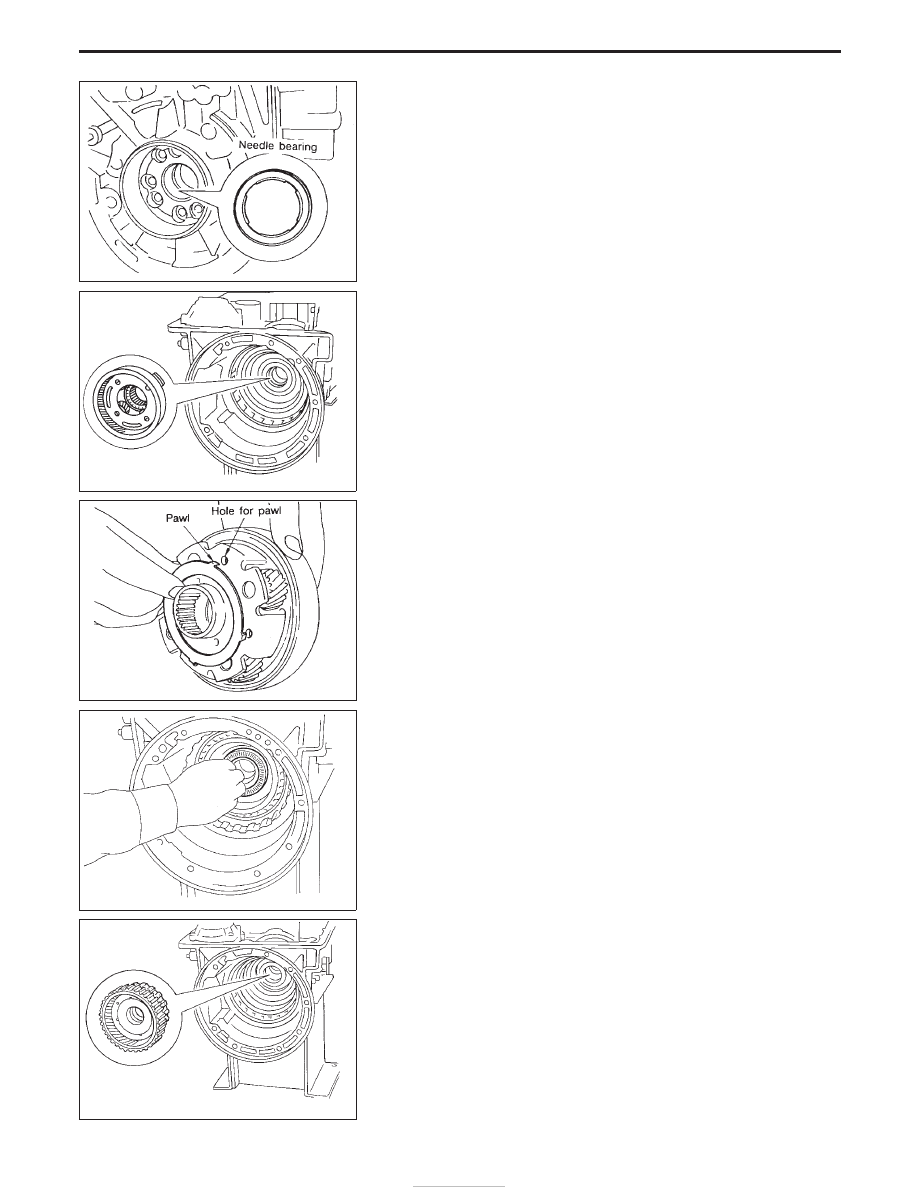

Remove needle bearing from transmission case.

20. Remove rear side clutch and gear components.
a. Remove front internal gear.

b. Remove bearing race from front internal gear.

c. Remove needle bearing from rear internal gear.

d. Remove rear internal gear, forward clutch hub and overrun

clutch hub as a set from transmission case.

SAT033B

SAT954A

SAT110B

SAT111B

SAT951A

DISASSEMBLY

Disassembly (Cont’d)

AT-135
