Nissan Terrano model r20 series 2004. Manual - part 208

q

A

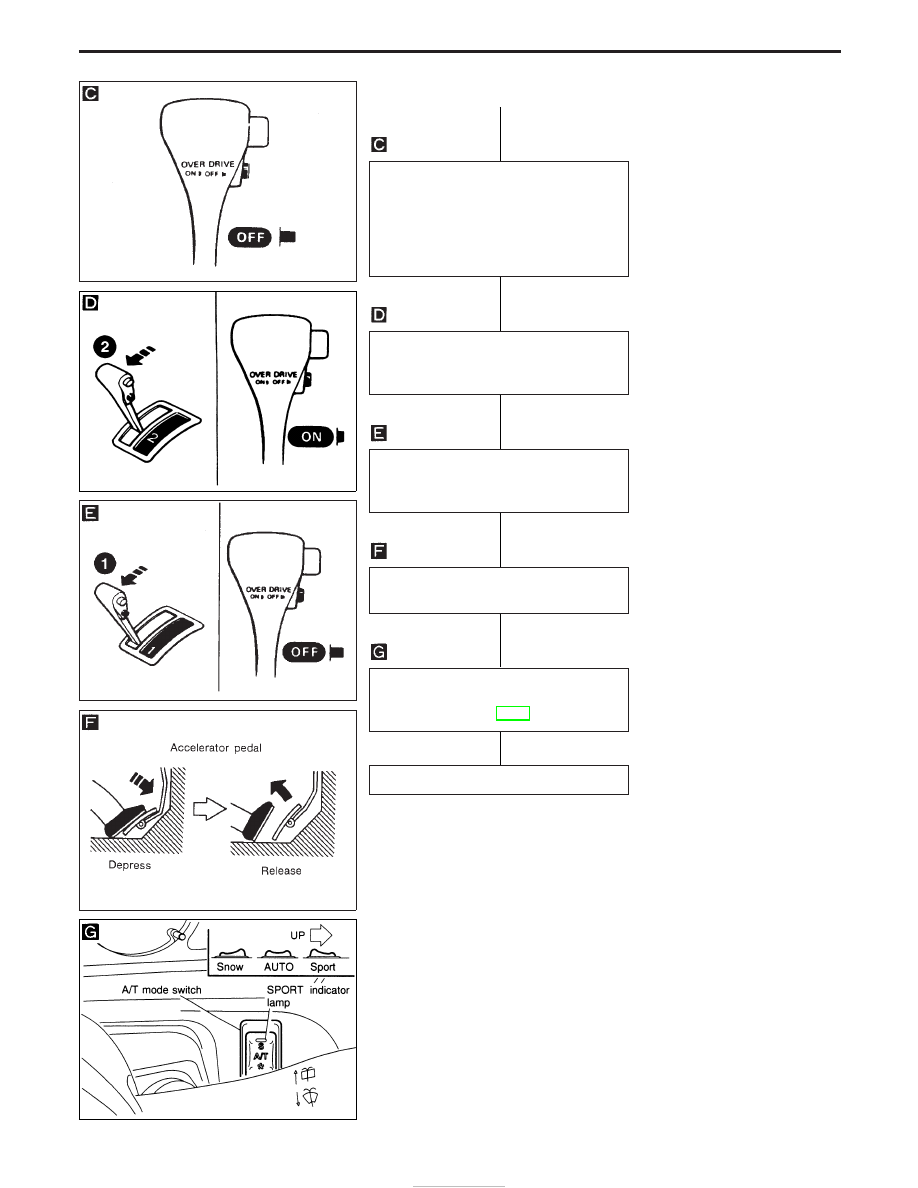

1. Set overdrive control switch in “OFF”

position.

2. Depress accelerator pedal fully and

release it.

3. Turn ignition switch “ON”.

(Do not start engine.)

1. Move selector lever to “2” position.
2. Set overdrive control switch in “ON”

position.

1. Move selector lever to “1” position.
2. Set overdrive control switch in “OFF”

position.

Depress accelerator pedal fully and
release it.

Check SPORT indicator lamp.
Refer to JUDGEMENT OF SELF-
DIAGNOSIS CODE, AT-17.

DIAGNOSIS END

SAT881E

FAT245I

SAT246I

SAT981F

NAT309

H

H

H

H

H

H

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

Self-diagnosis (Cont’d)

AT-16

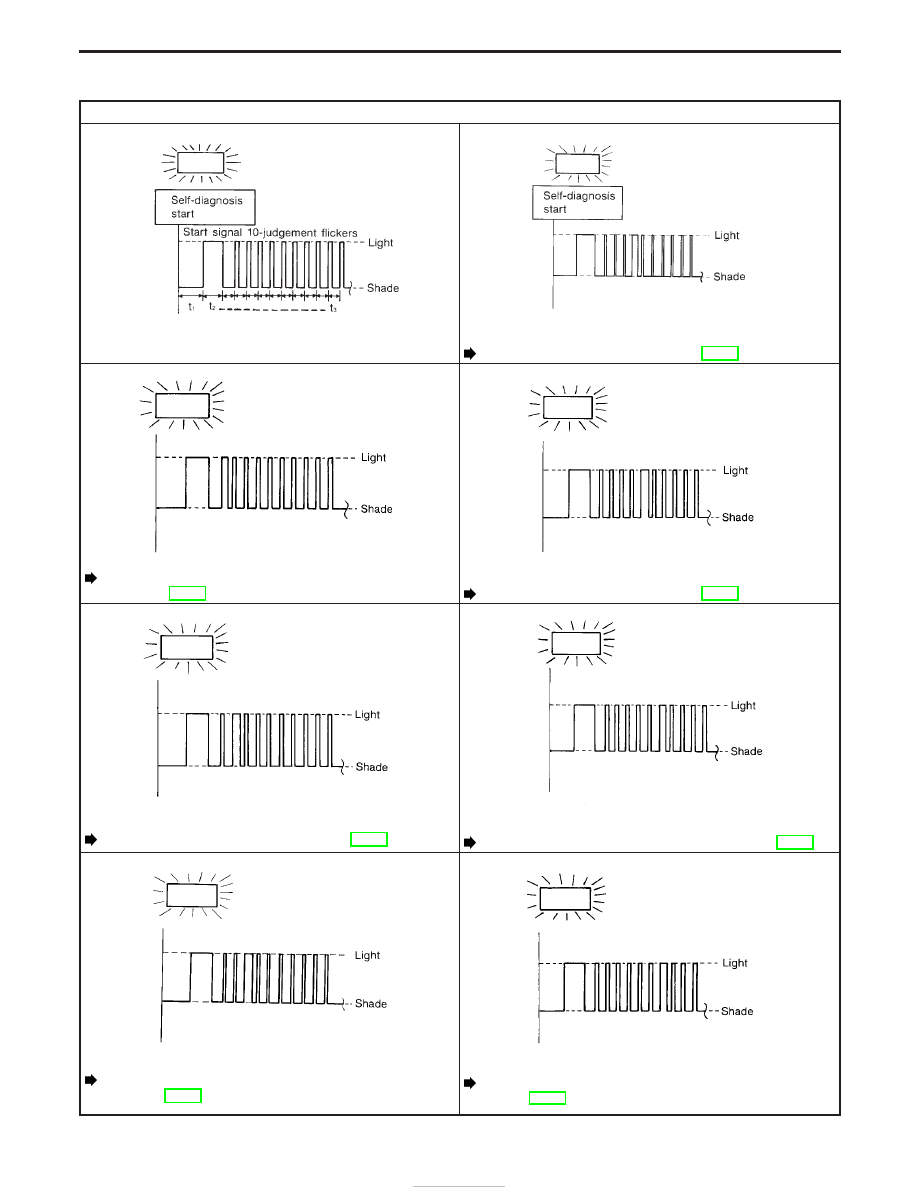

JUDGEMENT OF SELF-DIAGNOSIS CODE

SPORT indicator lamps

All judgement flickers are same.

SAT819H

All circuits that can be confirmed by self-diagnosis are OK.

4th judgement flicker is longer than others.

SAT797H

Shift solenoid valve A circuit is short-circuited or discon-
nected.

Go to SHIFT SOLENOID VALVE A, AT-65.

1st judgement flicker is longer than others.

SAT794H

Revolution sensor circuit is short-circuited or disconnected.

Go to VEHICLE SPEED SENSOR

⋅

A/T (REVOLUTION

SENSOR), AT-52.

5th judgement flicker is longer than others.

SAT798H

Shift solenoid valve B circuit is short-circuited or discon-
nected.

Go to SHIFT SOLENOID VALVE B, AT-68.

2nd judgement flicker is longer than others.

SAT795H

Vehicle speed sensor circuit is short-circuited or discon-
nected.

Go to VEHICLE SPEED SENSOR

⋅

MTR, AT-56.

6th judgement flicker is longer than others.

SAT799H

Overrun clutch solenoid valve circuit is short-circuited or dis-
connected.

Go to OVERRUN CLUTCH SOLENOID VALVE, AT-71.

3rd judgement flicker is longer than others.

SAT796H

Throttle (accelerator) position sensor circuit is short-circuited
or disconnected.

Go to THROTTLE (ACCELERATOR) POSITION
SENSOR, AT-62.

7th judgement flicker is longer than others.

SAT800H

Torque converter clutch solenoid valve circuit is short-cir-
cuited or disconnected.

Go to TORQUE CONVERTER CLUTCH SOLENOID
VALVE, AT-74.

t

1

= 2.5 seconds

t

2

= 2.0 seconds

t

3

= 1.0 second

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

Self-diagnosis (Cont’d)

AT-17

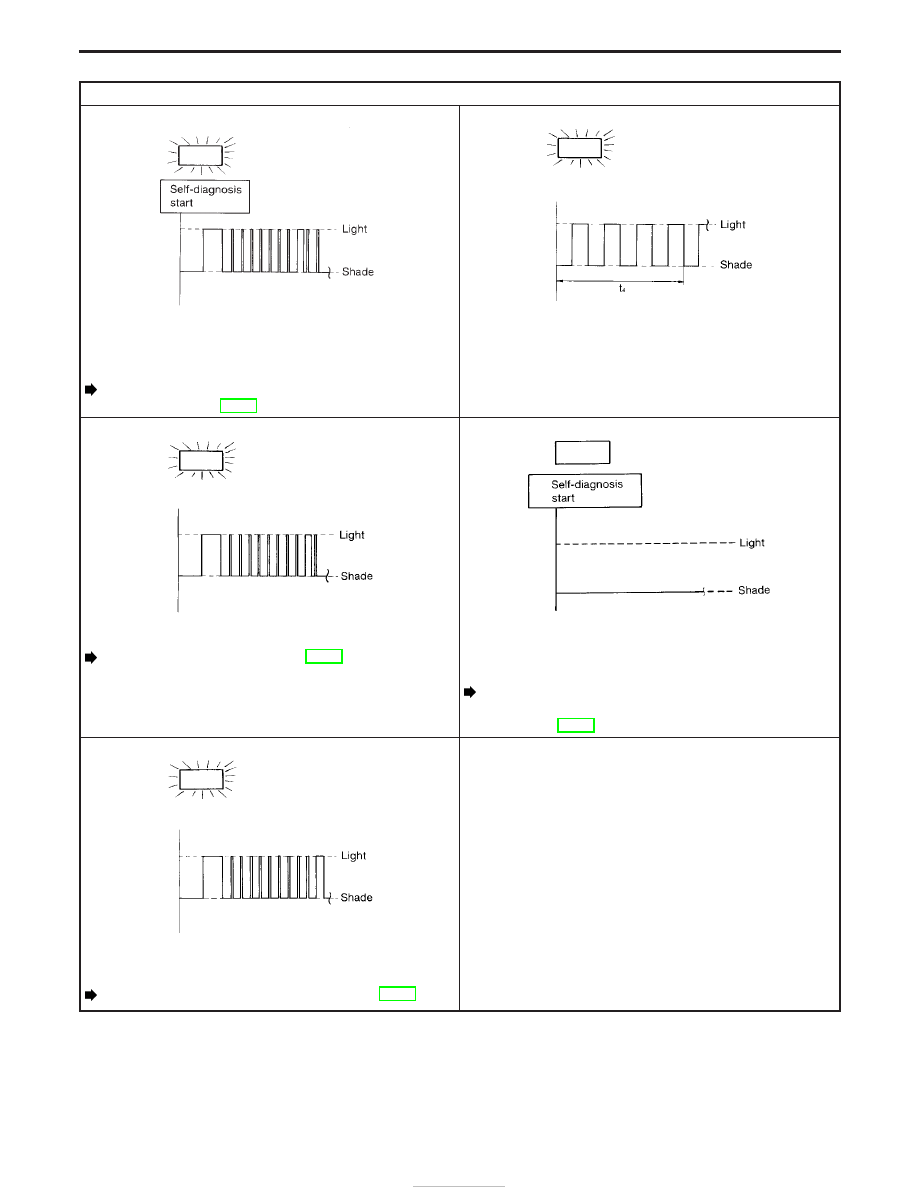

SPORT indicator lamps

8th judgement flicker is longer than others.

SAT801H

A/T fluid temperature sensor is disconnected or TCM power
source circuit is damaged.

Go to A/T FLUID TEMPERATURE SENSOR AND TCM
POWER SOURCE, AT-78.

Flickers as shown below.

SAT804H

Battery power is low.
Battery has been disconnected for a long time.
Battery is connected conversely.
(When reconnecting TCM connectors. — This is not a prob-
lem.)

9th judgement flicker is longer than others.

SAT802H

Engine speed signal circuit is short-circuited or disconnected.

Go to ENGINE SPEED SIGNAL, AT-82.

Does not come on.

SAT805H

Park/neutral position, overdrive control or throttle (accelera-
tor) position switches circuit is disconnected or TCM is dam-
aged.

Go to PARK/NEUTRAL POSITION, OVERDRIVE CON-
TROL AND THROTTLE (ACCELERATOR) POSITION
SWITCHES, AT-93.

10th judgement flicker is longer than others.

SAT803H

Line pressure solenoid valve circuit is short-circuited or dis-
connected.

Go to LINE PRESSURE SOLENOID VALVE, AT-86.

t

4

= 1.0 second

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

Self-diagnosis (Cont’d)

AT-18

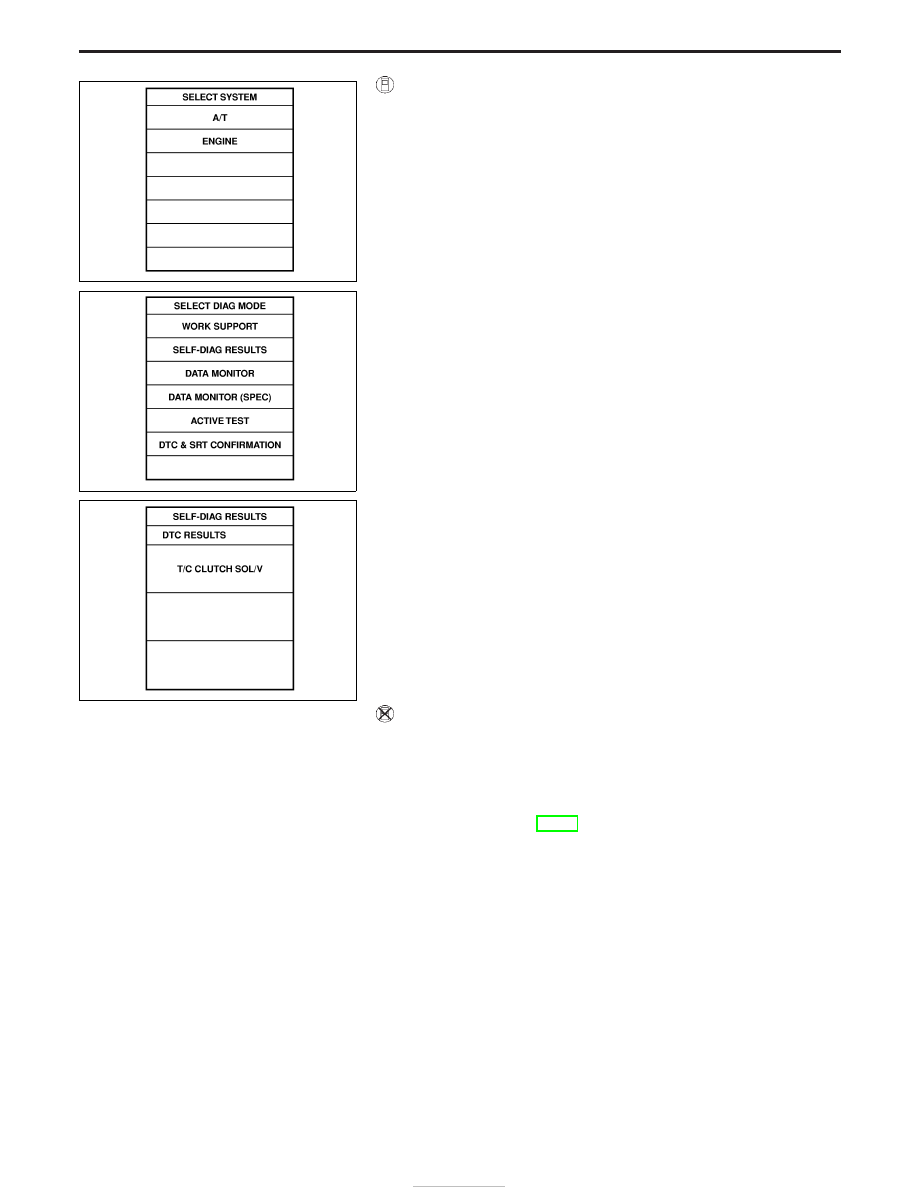

HOW TO ERASE SELF-DIAGNOSTIC RESULTS
(With CONSULT-II)

1. If the ignition switch stays “ON” after repair work, be sure to turn

ignition switch “OFF” once. Wait for at least 5 seconds and then
turn it “ON” again.

2. Turn CONSULT-II “ON”, and touch “A/T”.

3. Touch “SELF-DIAG RESULTS”.

4. Touch “ERASE”. (The self-diagnostic results will be erased.)

HOW TO ERASE SELF-DIAGNOSTIC RESULTS
(Without CONSULT-II)

1. If the ignition switch stays “ON” after repair work, be sure to turn

ignition switch “OFF” once. Wait for at least 5 seconds and then
turn it “ON” again.

2. Perform “SELF-DIAGNOSTIC PROCEDURE (Without CON-

SULT-II)”. Refer to AT-15.

3. Turn ignition switch “OFF”. (The self-diagnostic results will be

erased.)

SAT014K

SEF949Y

SAT970J

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

Self-diagnosis (Cont’d)

AT-19
