AVAILABLE SHIM AND WASHER

Table for selecting proper counter gear
front bearing shim

Dial indicator deflection

mm (in)

Thickness of

proper washer

mm (in)

Part number

0.93 - 1.02 (0.0366 - 0.0402)

0.88 (0.0346)

32218-01G11

1.03 - 1.12 (0.0406 - 0.0441)

0.96 (0.0378)

32218-01G12

1.13 - 1.22 (0.0445 - 0.0480)

1.04 (0.0409)

32218-01G13

1.23 - 1.32 (0.0484 - 0.0520)

1.12 (0.0441)

32218-01G14

1.33 - 1.42 (0.0524 - 0.0559)

1.28 (0.0504)

32218-01G15

1.43 - 1.52 (0.0563 - 0.0598)

1.36 (0.0535)

32218-01G16

1.53 - 1.62 (0.0602 - 0.0638)

1.44 (0.0567)

32218-01G17

Reverse idler rear thrust washer

Thickness mm (in)

Part number

1.97 (0.0776)

32284-01G10

2.07 (0.0815)

32284-01G11

SERVICE DATA AND SPECIFICATIONS (SDS)

Inspection and Adjustment (Cont’d)

MT-36

AUTOMATIC TRANSMISSION

SECTION

AT

CONTENTS

PREPARATION AND PRECAUTIONS

............................3

Special Service Tools ..................................................3
Supplemental Restraint System (SRS)

″

AIR

BAG

″

and

″

SEAT BELT PRE-TENSIONER

″

...............4

Precautions for SRS

″

AIR BAG

″

and

″

SEAT

BELT PRE-TENSIONER

″

Service...............................4

Precautions ..................................................................4
Service Notice or Precautions .....................................5

OVERALL SYSTEM

........................................................6

A/T Electrical Parts Location .......................................6
Wiring Diagram - A/T -.................................................7
Cross-sectional View ...................................................8
Hydraulic Control Circuits ............................................9
Shift Mechanism ........................................................10
Control System ..........................................................12

ON BOARD DIAGNOSTIC SYSTEM
DESCRIPTION

...............................................................14

Self-diagnosis ............................................................14
Diagnosis by CONSULT-II .........................................20

TROUBLE DIAGNOSIS - Introduction

........................22

Introduction ................................................................22
Diagnostic Worksheet................................................23
Work Flow..................................................................26

TROUBLE DIAGNOSIS - Basic Inspection

................27

A/T Fluid Check .........................................................27
Stall Test ....................................................................27
Line Pressure Test.....................................................30
Road Test...................................................................32

TROUBLE DIAGNOSIS - General Description

...........43

Symptom Chart..........................................................43
TCM Terminals and Reference Value........................46

TROUBLE DIAGNOSIS FOR POWER SUPPLY

..........49

Wiring Diagram - AT - MAIN......................................49
TCM Power Supply Circuit ........................................50

TROUBLE DIAGNOSIS FOR VHCL SPEED
SEN

⋅

A/T

.........................................................................51

Wiring Diagram - AT - VSSA/T ..................................51
Vehicle Speed Sensor

⋅

A/T (Revolution sensor) ........52

TROUBLE DIAGNOSIS FOR VHCL SPEED
SEN

⋅

MTR

.......................................................................54

Wiring Diagram - AT - VSSMTR................................54
Vehicle Speed Sensor

⋅

MTR ......................................56

TROUBLE DIAGNOSIS FOR THROTTLE POSI
SEN

................................................................................58

Wiring Diagram - AT - TPS........................................58
Throttle (Accelerator) Position Sensor ......................62

TROUBLE DIAGNOSIS FOR SHIFT SOLENOID/V
A

.....................................................................................64

Wiring Diagram - AT - SSV/A ....................................64
Shift Solenoid Valve A ...............................................65

TROUBLE DIAGNOSIS FOR SHIFT SOLENOID/V
B

.....................................................................................67

Wiring Diagram - AT - SSV/B ....................................67
Shift Solenoid Valve B ...............................................68

TROUBLE DIAGNOSIS FOR OVERRUN CLUTCH
S/V

..................................................................................70

Wiring Diagram - AT - OVRCSV................................70
Overrun Clutch Solenoid Valve .................................71

TROUBLE DIAGNOSIS FOR T/C CLUTCH SOL/V

.....73

Wiring Diagram - AT - TCV........................................73
Torque Converter Clutch Solenoid Valve ..................74

TROUBLE DIAGNOSIS FOR BATT/FLUID TEMP
SEN

................................................................................77

Wiring Diagram - AT - BA/FTS ..................................77
A/T Fluid Temperature Sensor and TCM Power
Source........................................................................78

TROUBLE DIAGNOSIS FOR ENGINE SPEED SIG

....81

Wiring Diagram - AT - ENGSS ..................................81
Engine Speed Signal .................................................82

TROUBLE DIAGNOSIS FOR LINE PRESSURE
S/V

..................................................................................84

Wiring Diagram - AT - LPSV......................................84
Line Pressure Solenoid Valve ...................................86

TROUBLE DIAGNOSIS FOR NON-DETECTABLE
ITEMS

.............................................................................89

Wiring Diagram - AT - PNP/SW.................................89

Park/neutral Position, Overdrive Control or
Throttle (Accelerator) Position Switches ...................93

DIAGNOSTIC PROCEDURES FOR SYMPTOMS

........99

1. SPORT Indicator Lamp Does Not Come On ........99
2. SPORT or SNOW Indicator Lamp Does Not

Come On

.................................................................100

3. O/D OFF Indicator Lamp Does Not Come On....100
4. SPORT Indicator Lamp Does Not Come On ......101
5. Engine Cannot Be Started In

″

P

″

and

″

N

″

Position

....................................................................102

6. In

″

P

″

Position, Vehicle Moves Forward Or

Backward When Pushed

.........................................102

7. In

″

N

″

Position, Vehicle Moves ...........................103

8. Large Shock.

″

N

″

->

″

R

″

Position .......................104

9. Vehicle Does Not Creep Backward In

″

R

″

Position

....................................................................105

10. Vehicle Does Not Creep Forward In

″

D

″

,

″

2

″

Or

″

1

″

Position

.........................................................106

11. Vehicle Cannot Be Started From D

1

.................107

12. A/T Does Not Shift: D

1

-> D

2

Or Does Not

Kickdown: D

4

-> D

2

..................................................108

13. A/T Does Not Shift: D

2

-> D

3

............................109

14. A/T Does Not Shift: D

3

-> D

4

............................. 110

15. A/T Does Not Perform Lock-up ......................... 111
16. A/T Does Not Hold Lock-up Condition .............. 112
17. Lock-up Is Not Released................................... 112
18. Engine Speed Does Not Return To Idle (Light

Braking D

4

-> D

3

)

..................................................... 113

19. Vehicle Does Not Start From D

1

....................... 114

20. A/T Does Not Shift: D

2

-> D

1

When

Depressing Accelerator Pedal

................................. 115

21. A/T Does Not Shift: D

4

-> D

3

, When

Overdrive Control Switch

″

ON

″

->

″

OFF

″

............... 116

22. A/T Does Not Shift: D

3

-> 2

2

, When Selector

Lever

″

D

″

->

″

2

″

Position......................................... 116

23. A/T Does Not Shift: 2

2

-> 1

1

, When Selector

Lever

″

2

″

->

″

1

″

Position ......................................... 117

24. Vehicle Does Not Decelerate By Engine
Brake........................................................................ 117

ON-VEHICLE SERVICE

.............................................. 118

Control Valve Assembly and Accumulators............. 118
Revolution Sensor Replacement ............................. 119
Rear Oil Seal Replacement..................................... 119
Parking Components Inspection.............................. 119
Park/neutral Position Switch Adjustment................. 119
Manual Control Linkage Adjustment........................120

REMOVAL AND INSTALLATION

................................121

Removal...................................................................121
Installation................................................................122

MAJOR OVERHAUL

...................................................124

Oil Channel ..............................................................126
Locations of Needle Bearings, Thrust Washers
and Snap Rings .......................................................127

DISASSEMBLY

............................................................128

Disassembly.............................................................128

REPAIR FOR COMPONENT PARTS

..........................139

Oil Pump ..................................................................139
Control Valve Assembly...........................................143
Control Valve Upper Body .......................................149
Control Valve Lower Body .......................................154
Reverse Clutch ........................................................156
High Clutch ..............................................................160
Forward and Overrun Clutches ...............................162
Low & Reverse Brake..............................................166
Forward Clutch Drum Assembly..............................170
Rear Internal Gear and Forward Clutch Hub ..........173
Band Servo Piston Assembly ..................................176
Parking Pawl Components ......................................180

ASSEMBLY

..................................................................182

Assembly (1)............................................................182
Adjustment ...............................................................190
Assembly (2)............................................................193

A/T FLUID COOLER SYSTEM

...................................200

A/T Fluid Cooler.......................................................200

SERVICE DATA AND SPECIFICATIONS (SDS)

........201

General Specifications.............................................201
Specifications and Adjustment.................................201

When you read wiring diagrams:

I

Read GI section, “HOW TO READ WIRING DIAGRAMS”.

I

See EL section, “POWER SUPPLY ROUTING” for power distribution circuit.

When you perform trouble diagnoses, read GI section, “HOW TO FOLLOW FLOW CHART IN
TROUBLE DIAGNOSES” and “HOW TO PERFORM EFFICIENT DIAGNOSIS FOR AN ELECTRI-
CAL INCIDENT”.

CONTENTS

(Cont’d)

AT-2

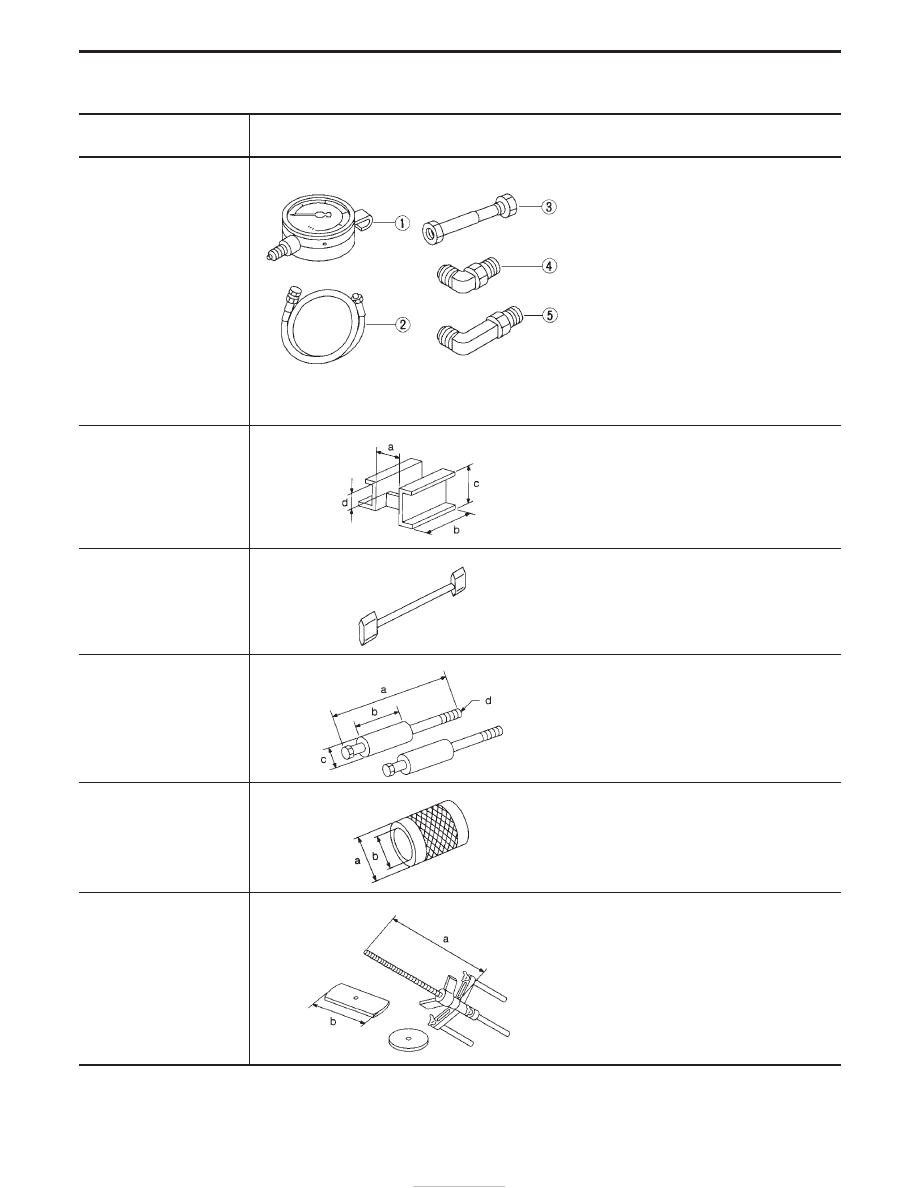

Special Service Tools

Tool number
Tool name

Description

ST2505S001
Oil pressure gauge set

q

1

ST25051001
Oil pressure gauge

q

2

ST25052000
Hose

q

3

ST25053000
Joint pipe

q

4

ST25054000
Adapter

q

5

ST25055000
Adapter

NT097

Measuring line pressure

ST07870000
Transmission case
stand

NT421

Disassembling and assembling
A/T

a: 182 mm (7.17 in)
b: 282 mm (11.10 in)
c: 230 mm (9.06 in)
d: 100 mm (3.94 in)

KV31102100
Torque converter one-
way clutch check tool

NT098

Checking one-way clutch in
torque converter

ST25850000
Sliding hammer

NT422

Removing oil pump assembly

a: 179 mm (7.05 in)
b: 70 mm (2.76 in)
c: 40 mm (1.57 in) dia.
d: M12 x 1.75P

ST33200000
Drift

NT091

Installing oil pump housing
oil seal
Installing rear oil seal

a: 60 mm (2.36 in) dia.
b: 44.5 mm (1.752 in) dia.

KV31102400
Clutch spring
compressor

NT423

Removing and installing clutch
return springs

a: 320 mm (12.60 in)
b: 174 mm (6.85 in)

PREPARATION AND PRECAUTIONS

AT-3
