Nissan Terrano model r20 series 2004. Manual - part 202

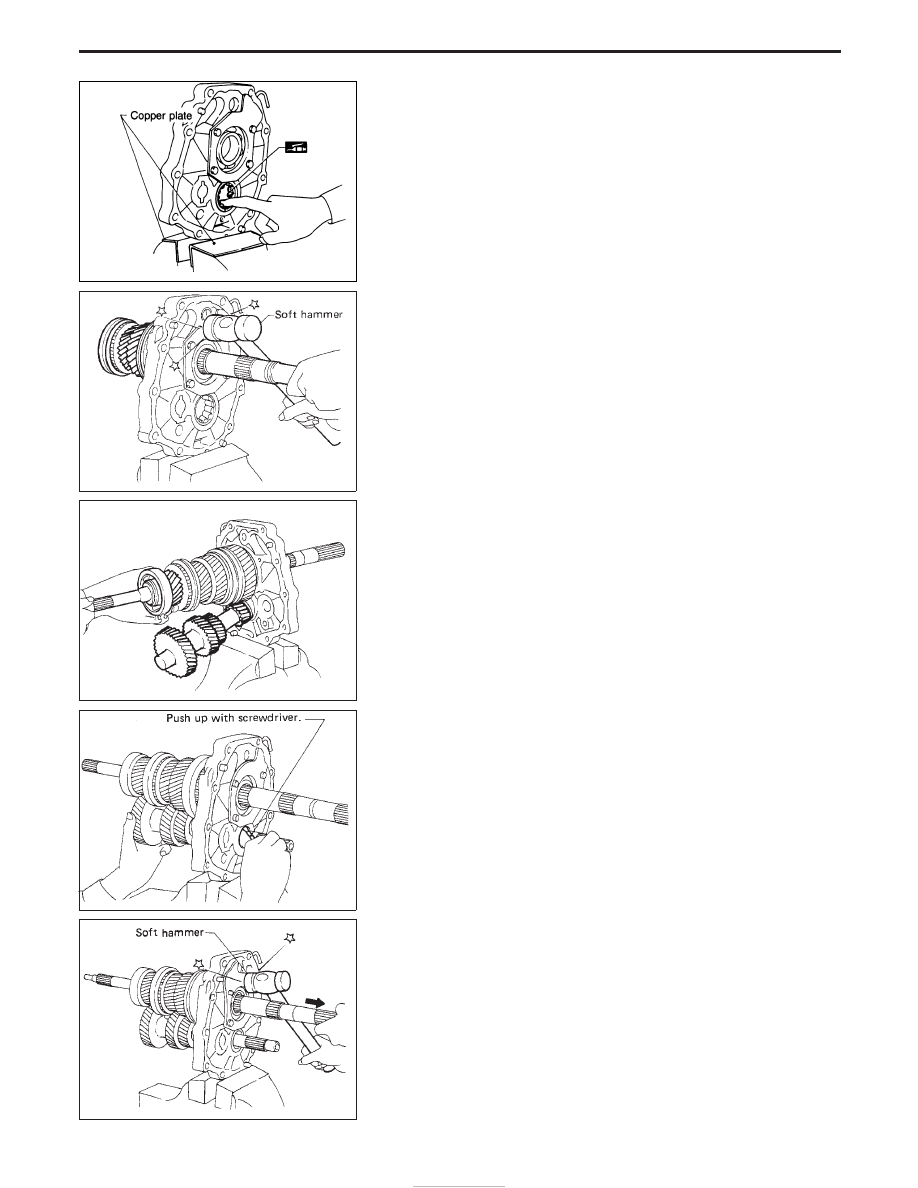

7. Install mainshaft and counter gear on adapter plate and main

drive gear on mainshaft.

a. Mount adapter plate on vise and apply multi-purpose grease to

counter gear rear bearing.

b. Install mainshaft a little on mainshaft front bearing.
To allow for installation of counter gear, do not install main-
shaft completely.

c. Install counter gear on counter gear rear bearing and install

main drive gear, pilot bearing and spacer on mainshaft.

When installing counter gear into counter gear rear bearing,
push up on upper roller of counter gear rear bearing with
screwdriver.

d. Install mainshaft and counter gear completely by tapping rear

side of adapter plate and pulling mainshaft.

SMT436A

SMT440A

SMT441A

SMT442A

SMT443A

ASSEMBLY

Gear Components (Cont’d)

MT-28

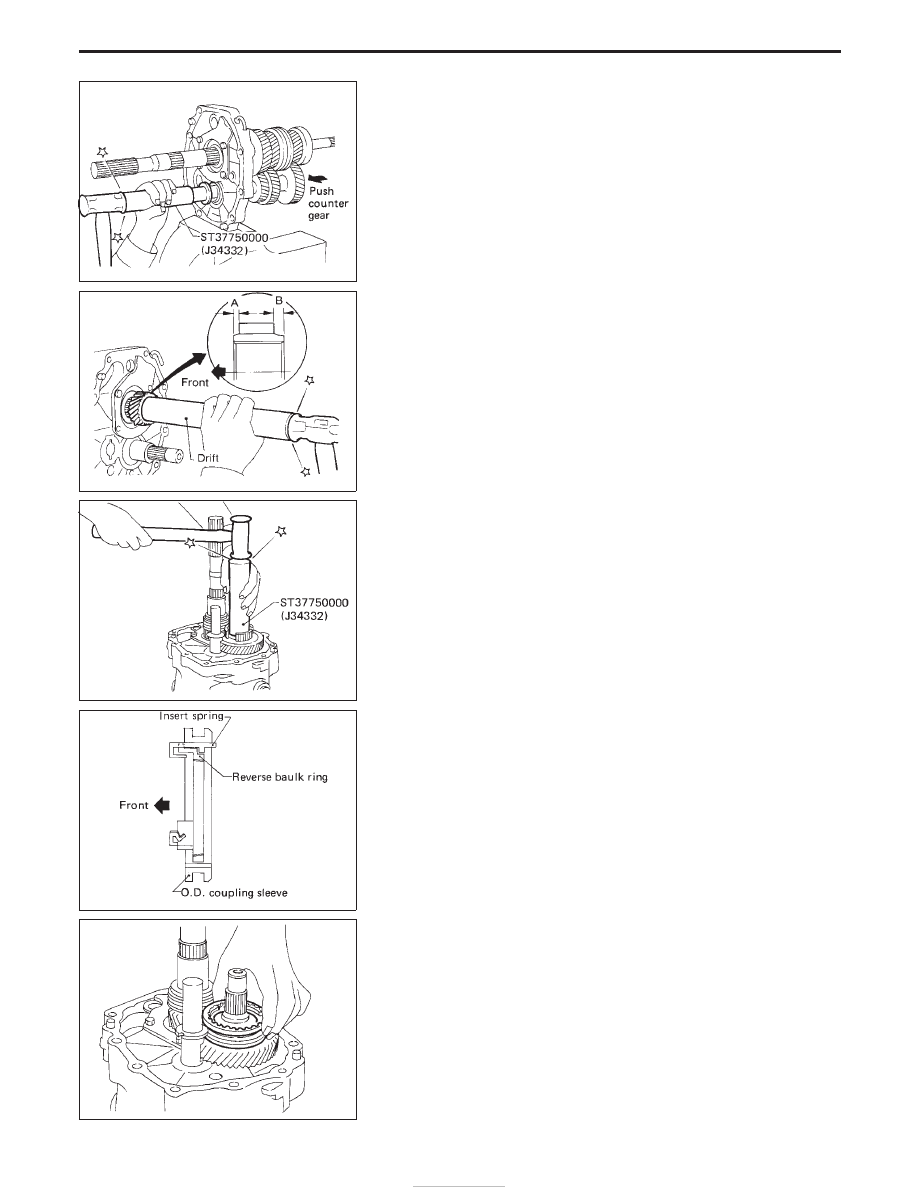

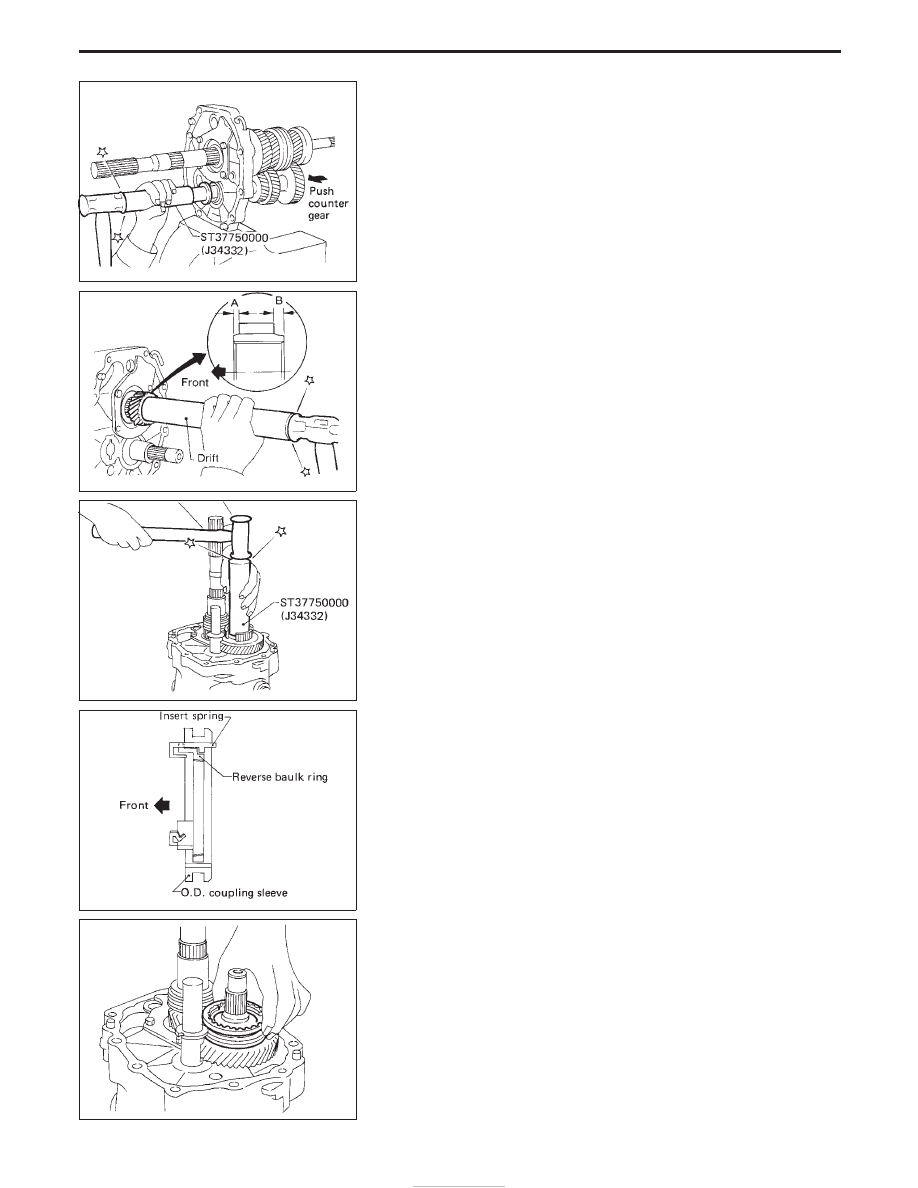

8. Install rear side components on mainshaft and counter gear.
a. Install OD gear bushing while pushing on the front of counter

gear.

b. Install OD main gear.
Pay attention to direction of OD main gear. (B is wider than A
as shown at left.)
c. Install adapter plate with gear assembly onto transmission

case.

d. Install OD gear needle bearing and then install OD counter gear

and reverse idler shaft.

e. Install reverse cone.

f.

Install insert springs and reverse baulk ring on OD coupling
sleeve. Then install them and OD baulk ring on OD counter
gear.

Pay attention to direction of OD coupling sleeve.

SMT444A

SMT580A

SMT582A

SMT571A

SMT583A

ASSEMBLY

Gear Components (Cont’d)

MT-29

g. Install reverse counter gear.
h. Install reverse gear needle bearing and then install reverse

main gear, reverse idler gear and reverse idler thrust washers.

i.

Install reverse hub.

Pay attention to its direction.

j.

Install counter rear gear end bearing.

k. Separate adapter plate from transmission case and mount

adapter plate on vice again.

l.

Select proper mainshaft C-ring to minimize clearance of
groove.

Allowable clearance of groove:

0 - 0.1 mm (0 - 0.004 in)

Mainshaft C-ring

Thickness

mm (in)

Part number

Thickness

mm (in)

Part number

2.63 (0.1035)

32348-01G15

3.19 (0.1256)

32348-01G07

2.70 (0.1063)

32348-01G00

3.26 (0.1283)

32348-01G08

2.77 (0.1091)

32348-01G01

3.33 (0.1311)

32348-01G09

2.84 (0.1118)

32348-01G02

3.40 (0.1339)

32348-01G10

2.91 (0.1146)

32348-01G03

3.47 (0.1366)

32348-01G11

2.98 (0.1173)

32348-01G04

3.54 (0.1394)

32348-01G12

3.05 (0.1201)

32348-01G05

3.61 (0.1421)

32348-01G13

3.12 (0.1228)

32348-01G06

3.68 (0.1449)

32348-01G14

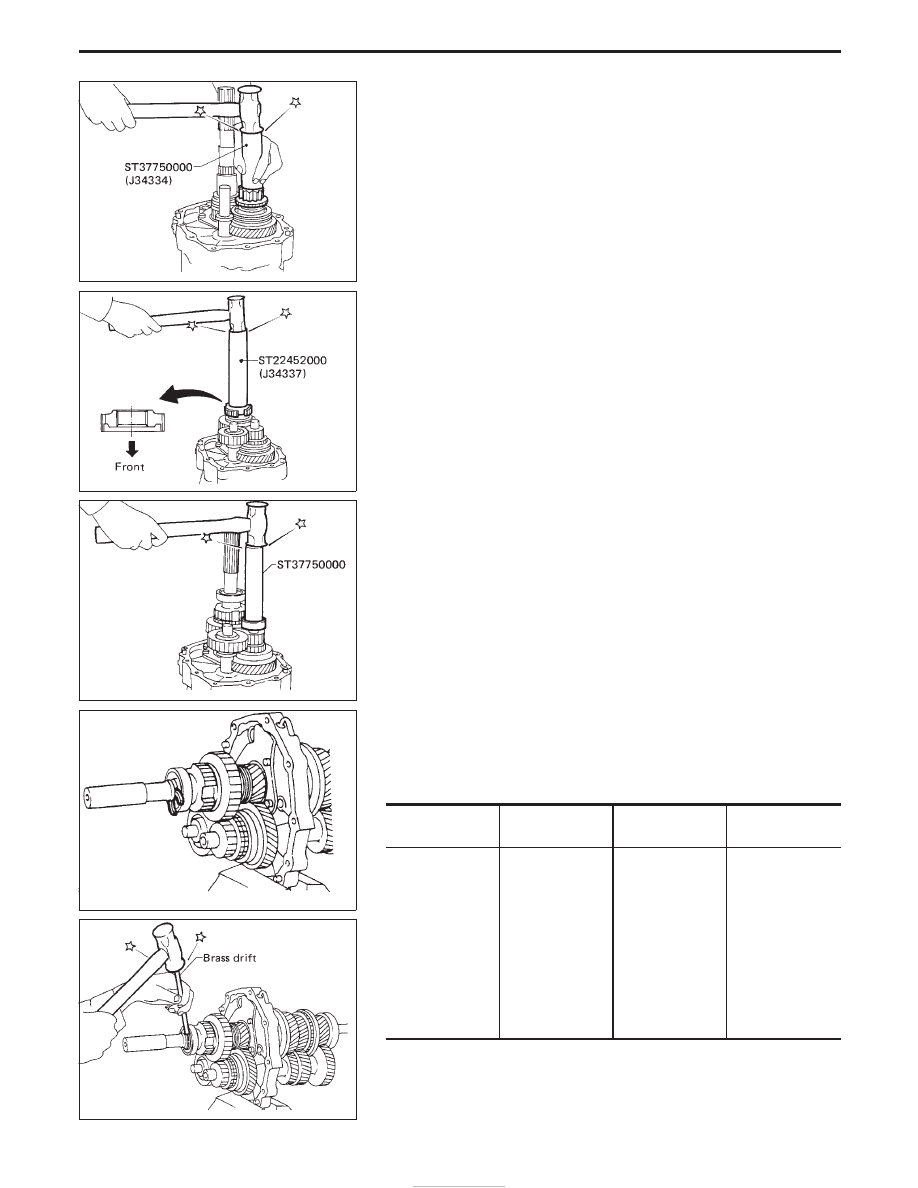

m. Install selected C-ring, C-ring holder and mainshaft rear snap

ring.

SMT584A

SMT585A

SMT587A

SMT452A

SMT454A

ASSEMBLY

Gear Components (Cont’d)

MT-30

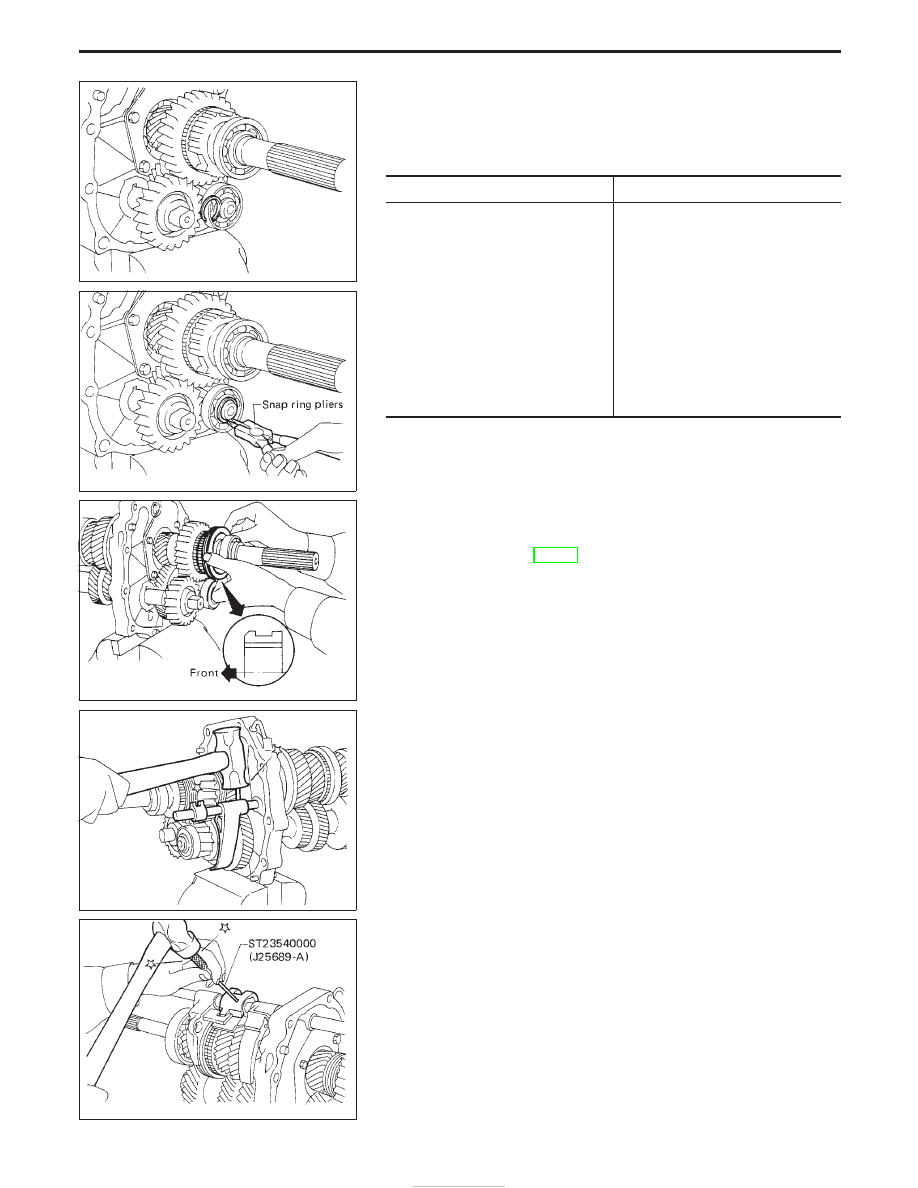

n. Install spacer and then select proper counter gear rear snap

ring to minimize clearance of groove.

Allowable clearance of groove:

0 - 0.1 mm (0 - 0.004 in)

Counter gear rear snap ring

Thickness mm (in)

Part number

1.26 (0.0496)

32236-01G08

1.32 (0.0520)

32236-01G00

1.38 (0.0543)

32236-01G01

1.44 (0.0567)

32236-01G02

1.50 (0.0591)

32236-01G03

1.56 (0.0614)

32236-01G04

1.62 (0.0638)

32236-01G05

1.68 (0.0661)

32236-01G06

1.74 (0.0685)

32236-01G07

o. Install selected counter gear rear snap ring.

p. Install reverse coupling sleeve.
Pay attention to its direction.
q. Measure each gear end play as a final check. — Refer to

“DISASSEMBLY”, MT-14.

Shift Control Components

1. Install OD fork rod and OD shift fork. Then install retaining pin

into OD shift fork.

2. Install 1st & 2nd, 3rd & 4th and reverse shift fork onto coupling

sleeve.

3. Install striking rod into hole of shift forks, striking lever and

interlock and then install retaining pin into striking lever.

Make sure that striking rod moves smoothly.

SMT453A

SMT455A

SMT456A

SMT457A

SMT374A

ASSEMBLY

Gear Components (Cont’d)

MT-31
