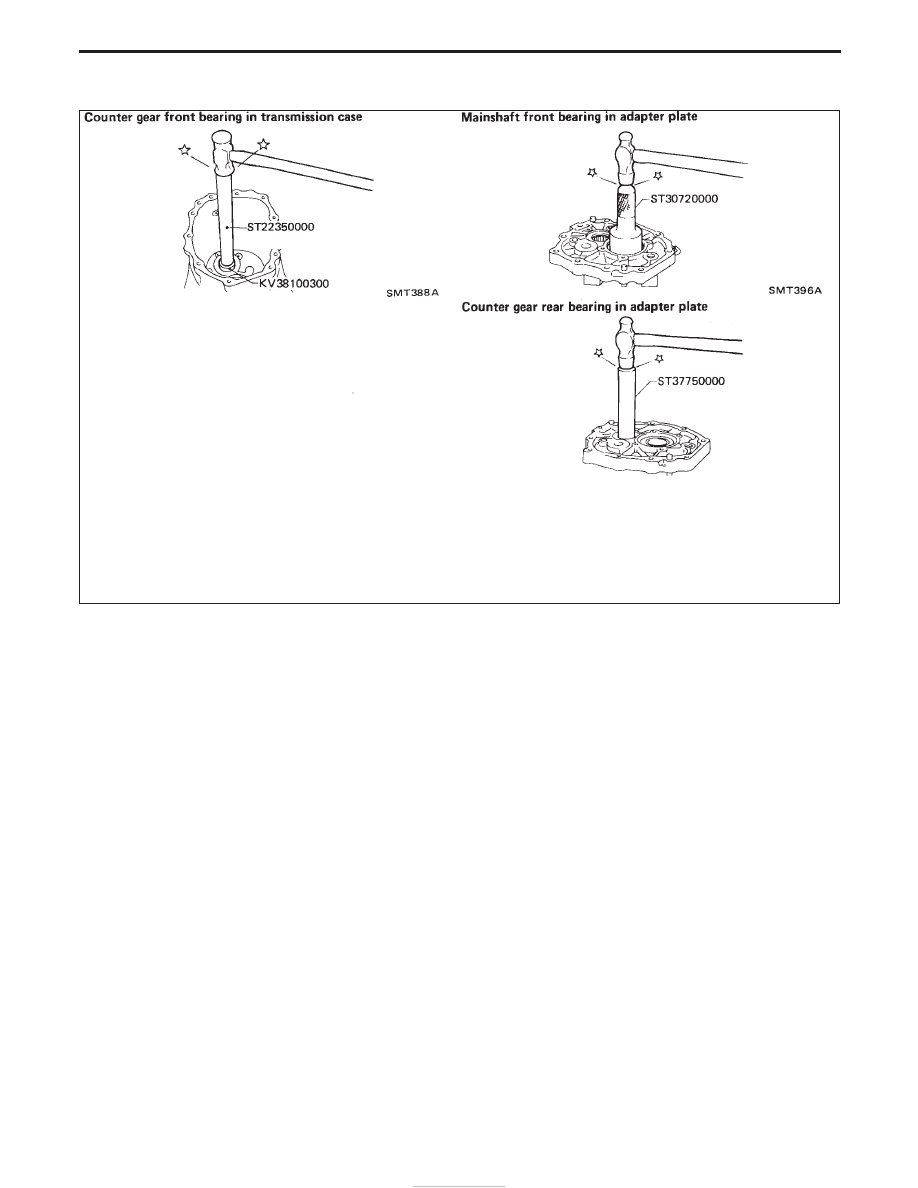

7. Remove bearings from case components.

SMT394A

DISASSEMBLY

Gear Components (Cont’d)

MT-20

Shift Control Components

I

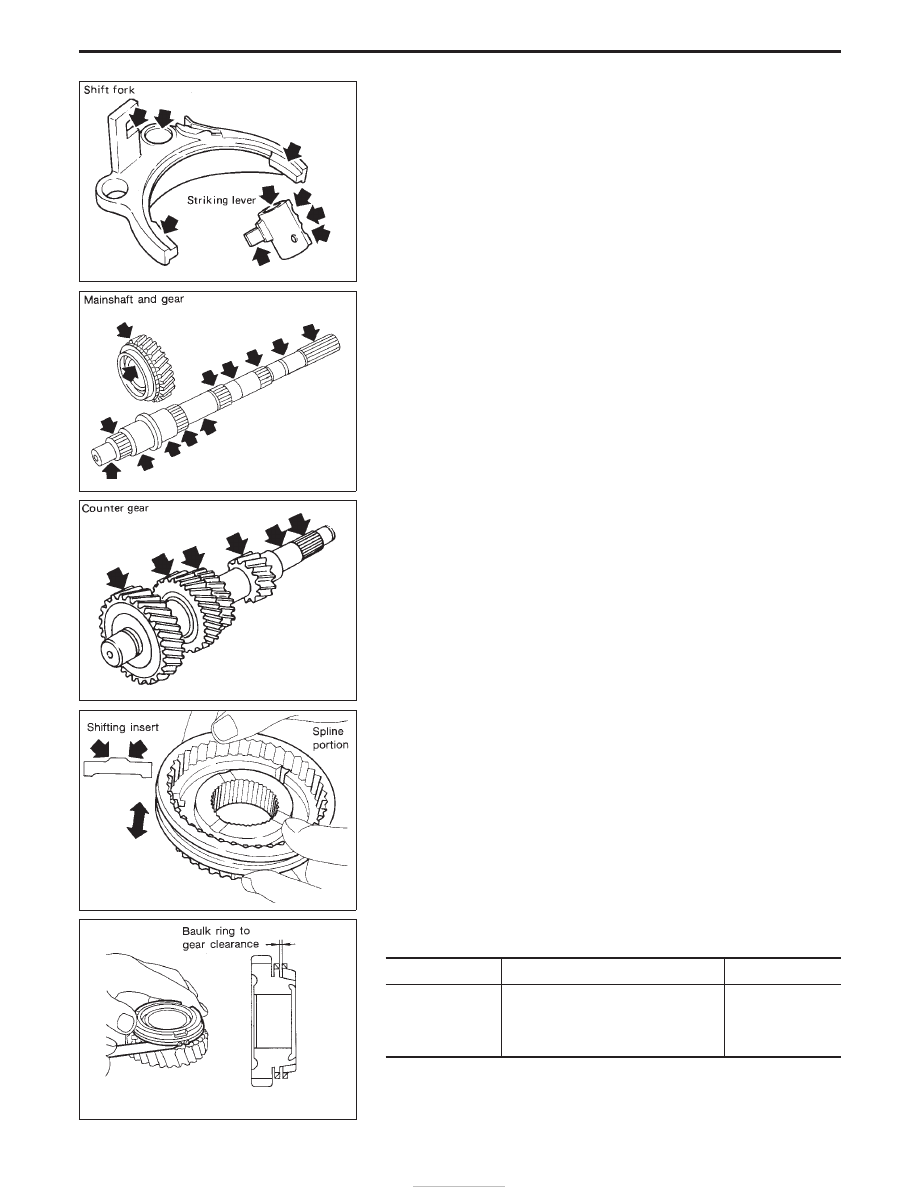

Check contact surface and sliding surface for wear, scratches,
projections or other damage.

Gear Components

GEARS AND SHAFTS

I

Check shafts for cracks, wear or bending.

I

Check gears for excessive wear, chips or cracks.

SYNCHRONIZERS

I

Check spline portion of coupling sleeves, hubs, and gears for
wear or cracks.

I

Check baulk rings for cracks or deformation.

I

Check shifting inserts for wear or deformation.

I

Check insert springs for deformation.

Clearance between baulk ring and gear

Unit: mm (in)

Standard

Wear limit

1st & 2nd

1.05 - 1.3 (0.0413 - 0.0512)

0.7 (0.028)

3rd & main drive

1.05 - 1.3 (0.0413 - 0.0512)

0.7 (0.028)

OD

1.05 - 1.3 (0.0413 - 0.0512)

0.7 (0.028)

If the clearance is smaller than the wear limit, replace baulk ring.

SMT398A

SMT386A

SMT423A

SMT387A

SMT140

INSPECTION

MT-21

I

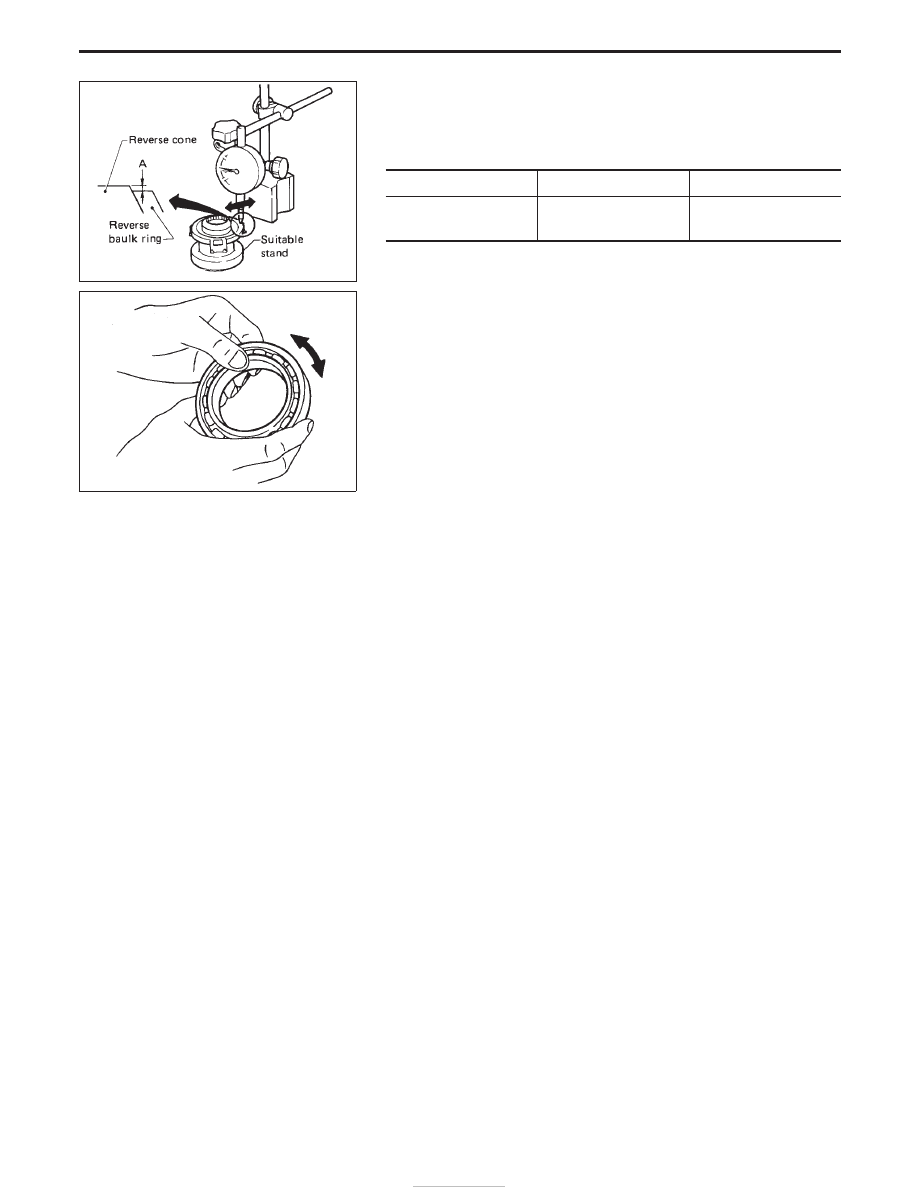

Measure wear of reverse baulk ring.

a. Place baulk ring in position on reverse cone.
b. While holding baulk ring against reverse cone as far as it will

go, measure dimension “A” with dial indicator.

Unit: mm (in)

Standard

Wear limit

Dimension “A”

−0.1 to 0.35

(−0.0039 to 0.0138)

0.7 (0.028)

c. If dimension “A” is larger than the wear limit, replace baulk ring.

BEARINGS

I

Make sure bearings roll freely and are free from noise, cracks,
pitting or wear.

SMT424A

SMT418A

INSPECTION

Gear Components (Cont’d)

MT-22

Gear Components

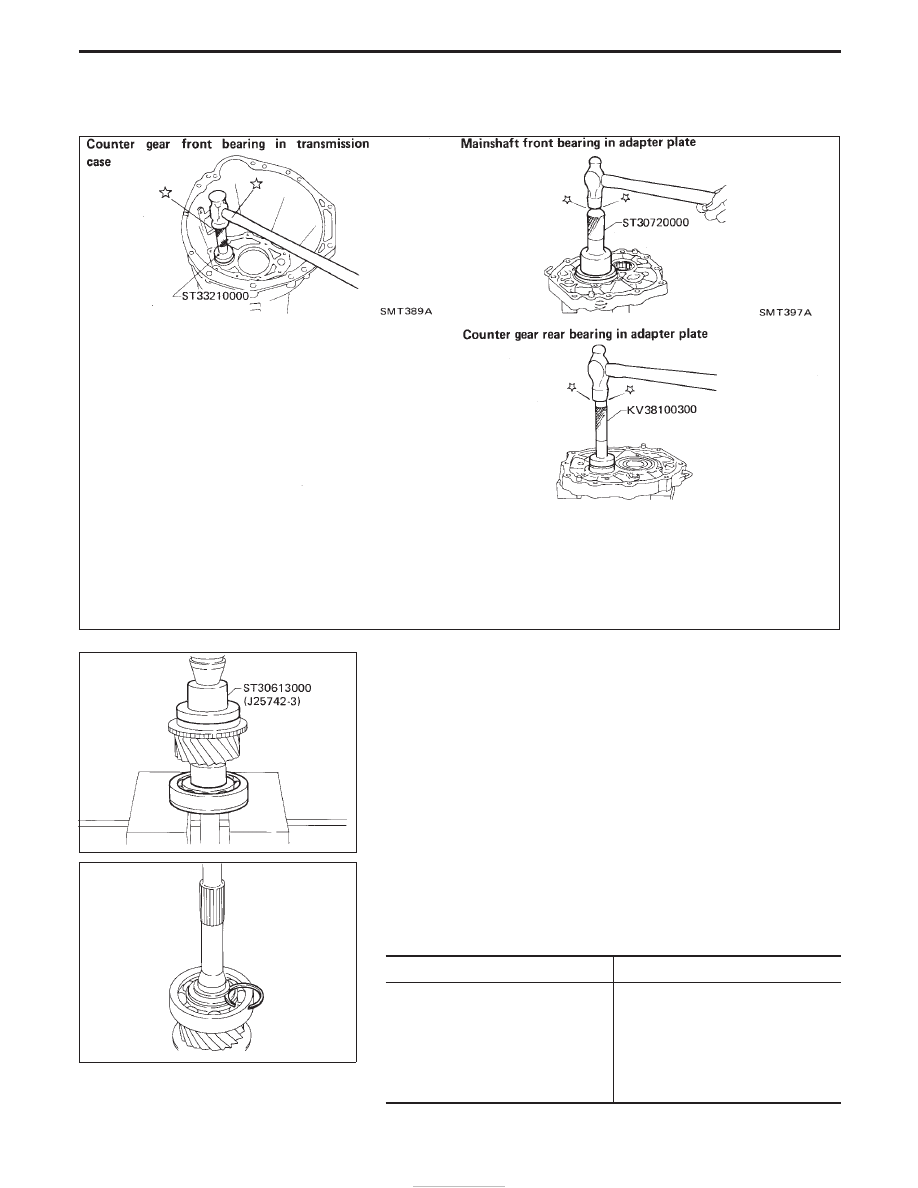

1. Install bearings into case components.

2. Install main drive gear bearing.
a. Press main drive gear bearing.
b. Install main drive gear spacer.

c. Select proper main drive gear snap ring to minimize clearance

of groove.

Allowable clearance of groove:

0 - 0.1 mm (0 - 0.004 in)

Main drive gear snap ring

Thickness

mm (in)

Part number

1.89 (0.0744)

32204-01G00

1.98 (0.0780)

32204-01G01

2.05 (0.0807)

32204-01G02

2.12 (0.0835)

32204-01G03

2.19 (0.0862)

32204-01G04

SMT395A

SMT425A

SMT426A

ASSEMBLY
