System Operation Check

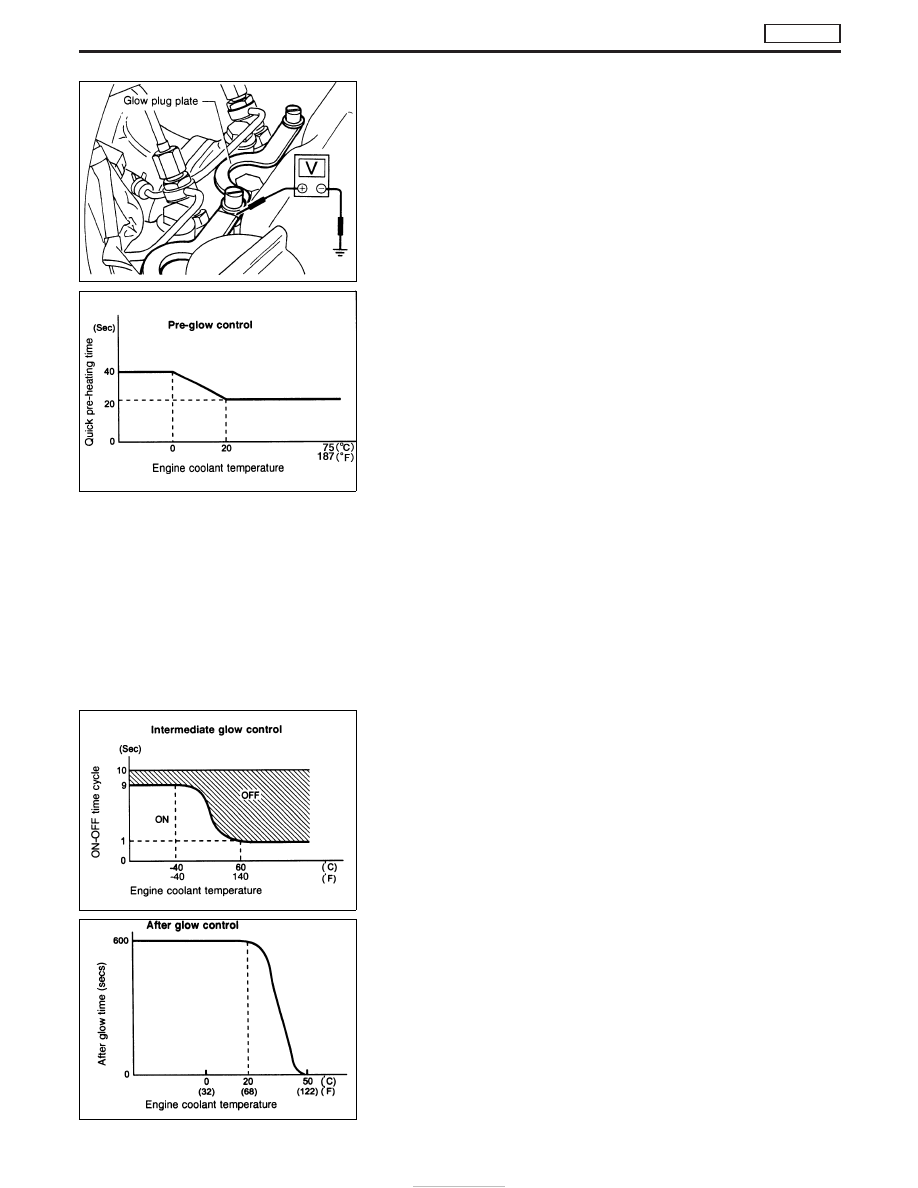

Set voltmeter between glow plug and engine body.

1. Pre-glow control
a. Turn ignition switch to “ON” position.
b. Read voltage and time.

Battery voltage will continuously appear for about 20*
seconds after ignition switch is turned “ON”.
* Engine coolant temperature is higher than 20°C

(68°F).

* Repeatedly turning the ignition switch to “ON” posi-

tion and then back to “LOCK” position may change
the glow time.

2. Intermediate-glow control
a. Turn ignition switch to “LOCK” position. Wait at least 5 seconds.
b. Turn ignition switch to “ON”.

c. Read voltage.

Battery voltage will intermittently appear for about 60
seconds after pre-glow control time has elapsed.

3. After-glow control

Start engine and read voltage and time.

Battery voltage will appear for max. 10 minutes.
When engine coolant temperature is lower than 50°C
(122°F).

NEF506

NEF726

NEF727

NEF728

DTC P0380 GLOW RELAY, DTC P0381 GLOW LAMP

TD27Ti

EC-418

Component Inspection

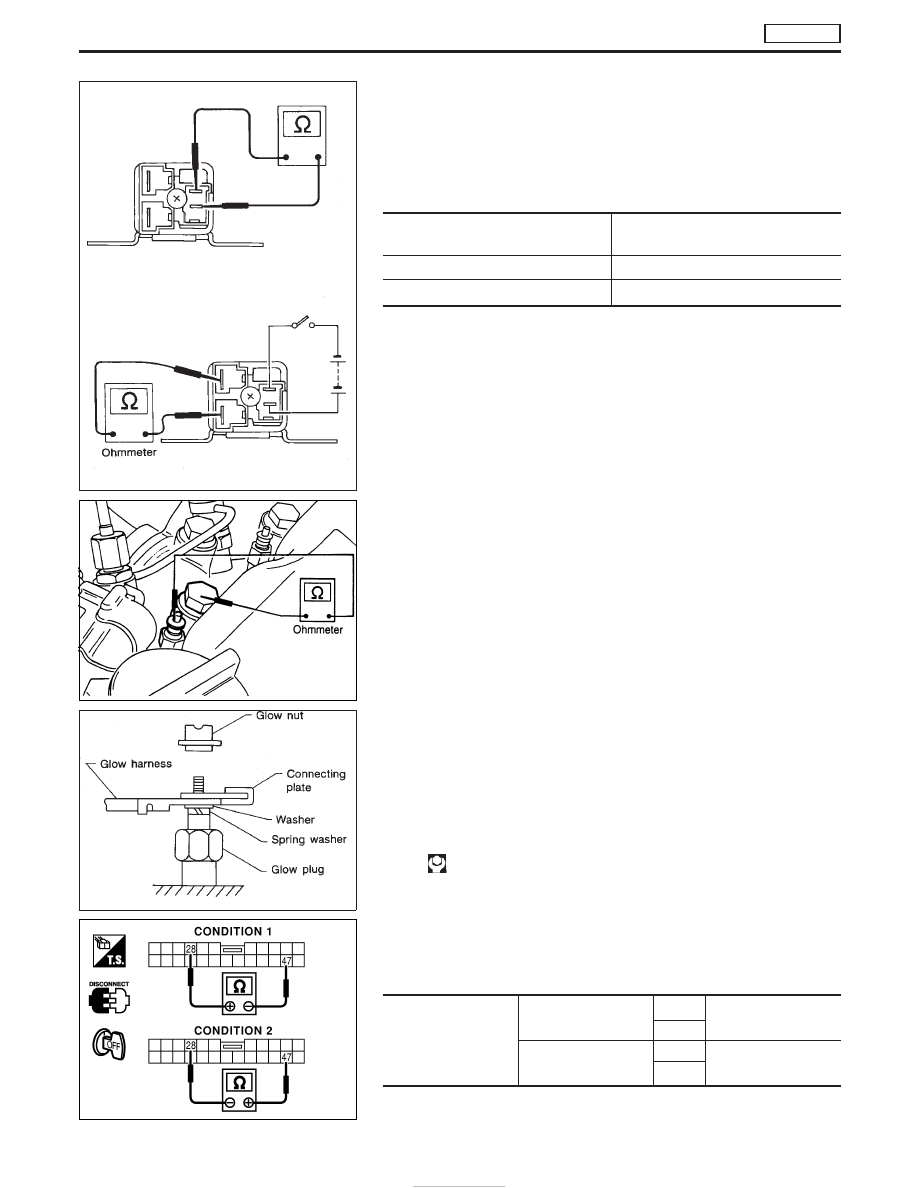

GLOW RELAY

1. Check relay terminals

q

1

and

q

2

for coil continuity.

Continuity should exist.

2. Check relay operation by applying battery voltage across relay

coil terminals.

Coil voltage at relay terminals

q

1

and

q

2

Continuity at relay terminals

q

5

and

q

3

0V

No

12V

Yes

GLOW PLUG

1. Remove glow plug connecting plate.
2. Check each glow plug for continuity.

Continuity should exist:

Approximately 0.5

Ω

[at 25°C (77°F)]

I

If NG, replace glow plug.

3. Install glow plug connecting plate securely.

I

Do not bump glow plug heating element. If it is bumped,
replace glow plug with new one. [If glow plug is dropped
from a height above 10 cm (3.94 in), replace with new one.]

I

If glow plug installation hole is contaminated with carbon,
remove using a reamer or suitable tool.

I

Hand-tighten glow plug by turning it 2 to 3 times, then
tighten using a tool to specified torque.

: 15 - 20 N

⋅

m (1.5 - 2.0 kg-m, 11 - 14 ft-lb)

GLOW INDICATOR

1. Turn ignition switch “OFF”.
2. Disconnect combination meter harness connector.
3. Check continuity between terminals below.

Combination meter
(Glow indicator)

CONDITION 1

+28

Continuity should not

exist.

−47

CONDITION 2

−28

Continuity should

exist.

+47

IF NG, repair or replace combination meter (Glow indicator). Refer
to EL section.

SEC564B

NEF507

SEC565B

YEC258A

DTC P0380 GLOW RELAY, DTC P0381 GLOW LAMP

TD27Ti

EC-419

Component Description

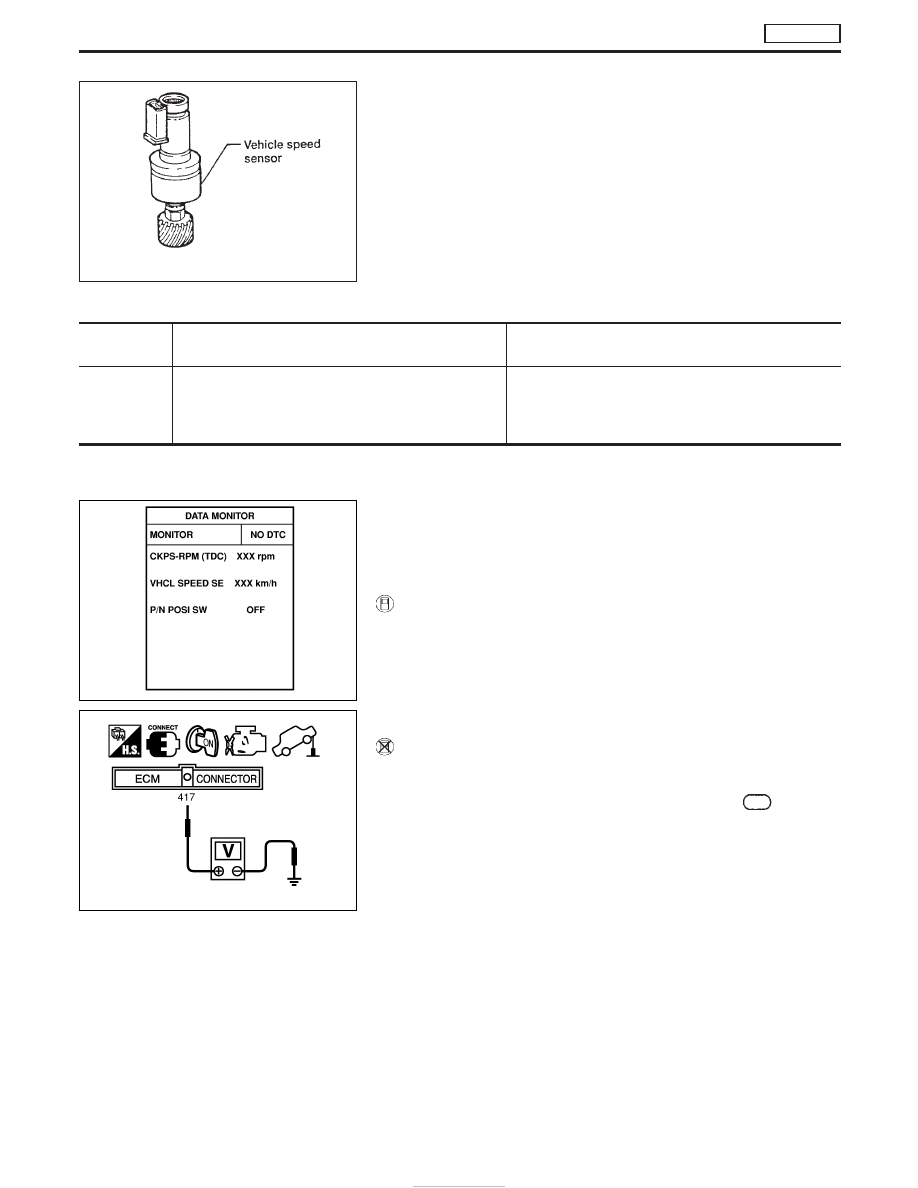

VEHICLE SPEED SENSOR (VSS)

The vehicle speed sensor is installed in the combination meter. It
contains a pulse generator which provides a vehicle speed signal
to the speedometer. The speedometer then sends a signal to the
ECM.

On Board Diagnosis Logic

DTC

Malfunction is detected when ....

Check Items

(Possible Cause)

P0500
0104

I

The almost 0 km/h (0 mph) signal from vehicle speed
sensor is sent to ECM even when vehicle is being
driven.

I

Harness or connector
(The vehicle speed sensor circuit is open or short-
circuited.)

I

Vehicle speed sensor

Overall Function Check

Use this procedure to check the overall function of the vehicle
speed sensor circuit. During this check, a DTC might not be con-
firmed.

WITH CONSULT-II

1) Jack up drive wheels.
2) Start engine.
3) Read vehicle speed sensor signal in “DATA MONITOR” mode

with CONSULT-II.

The vehicle speed on CONSULT-II should be able to exceed 10
km/h (6 mph) when rotating wheels with suitable gear position.

WITHOUT CONSULT-II

1) Jack up drive wheels.
2) Rotate drive wheel by hand.
3) Check voltage between ECM connector terminal

417

and body

ground with tester.
Voltage should vary between approx. 0 - Battery voltage.

AEC110

SEF864Y

MEC970D

DTC P0500 VEHICLE SPEED SEN

TD27Ti

EC-420

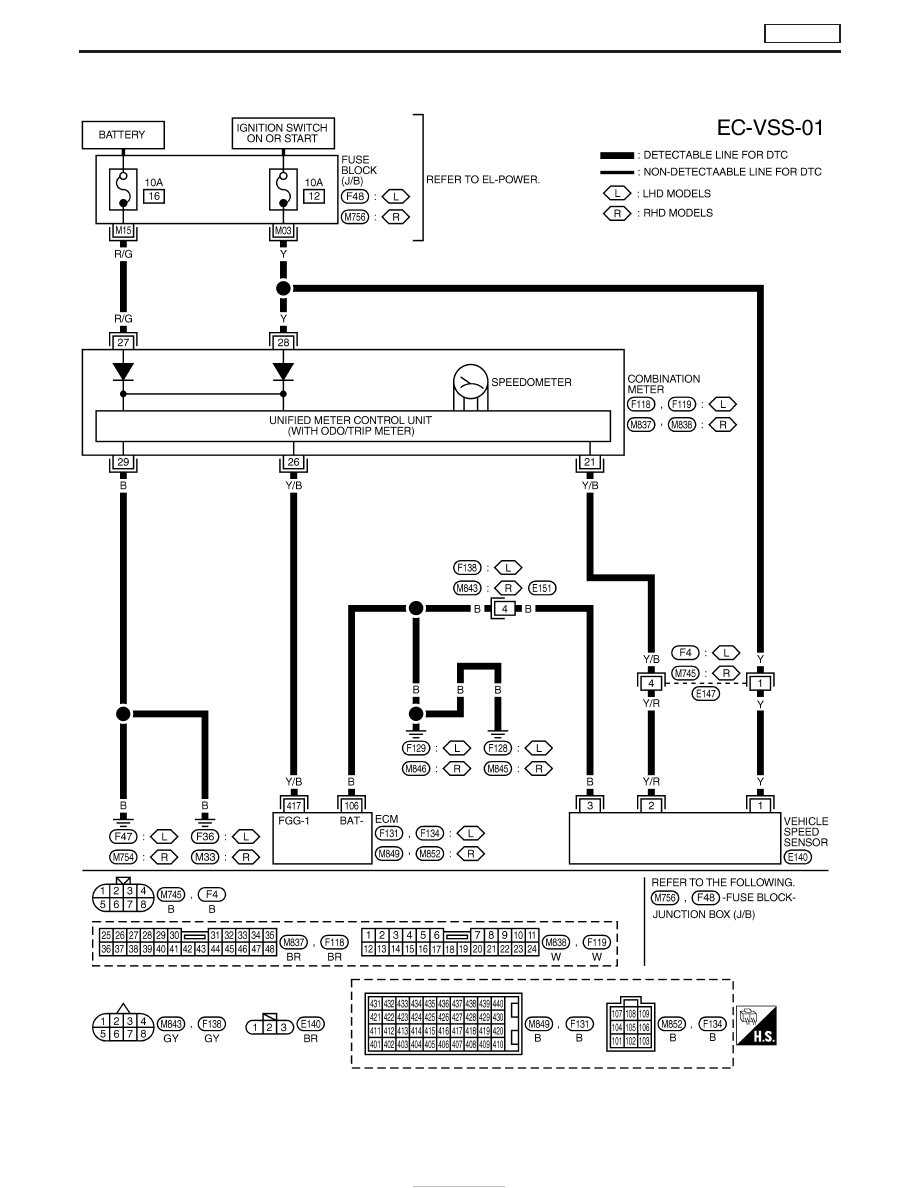

Wiring Diagram

YEC147A

DTC P0500 VEHICLE SPEED SEN

TD27Ti

EC-421
