Nissan Terrano model r20 series 2004. Manual - part 144





ECM Terminals and Reference Value

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TERMINAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

6

Y

Oil pressure warning lamp

[Ignition switch “ON”]

I

Oil pressure warning lamp is
illuminated

Approximately 0V

[Engine is running]

I

Oil pressure warning lamp is
not illuminated

Battery voltage (12 - 14V)

27

R/L

Engine oil pressure switch-2

[Ignition switch “ON”]

Approximately 0V

[Engine is running]

I

Engine speed is 3,600 rpm

Battery voltage (12 - 14V)

ENGINE OIL PRESSURE SWITCH

ZD30DDTi

EC-298

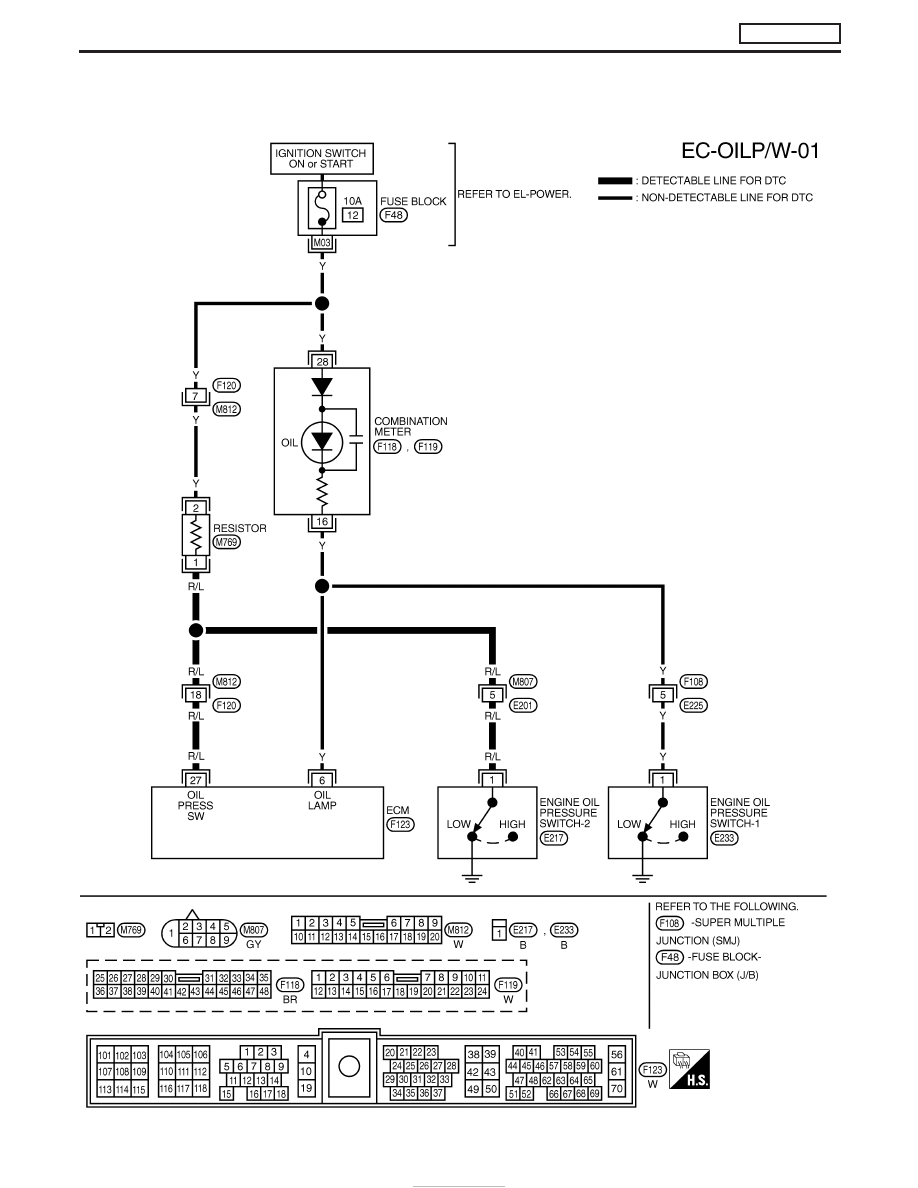

Wiring Diagram

LHD MODELS

YEC667A

ENGINE OIL PRESSURE SWITCH

ZD30DDTi

EC-299

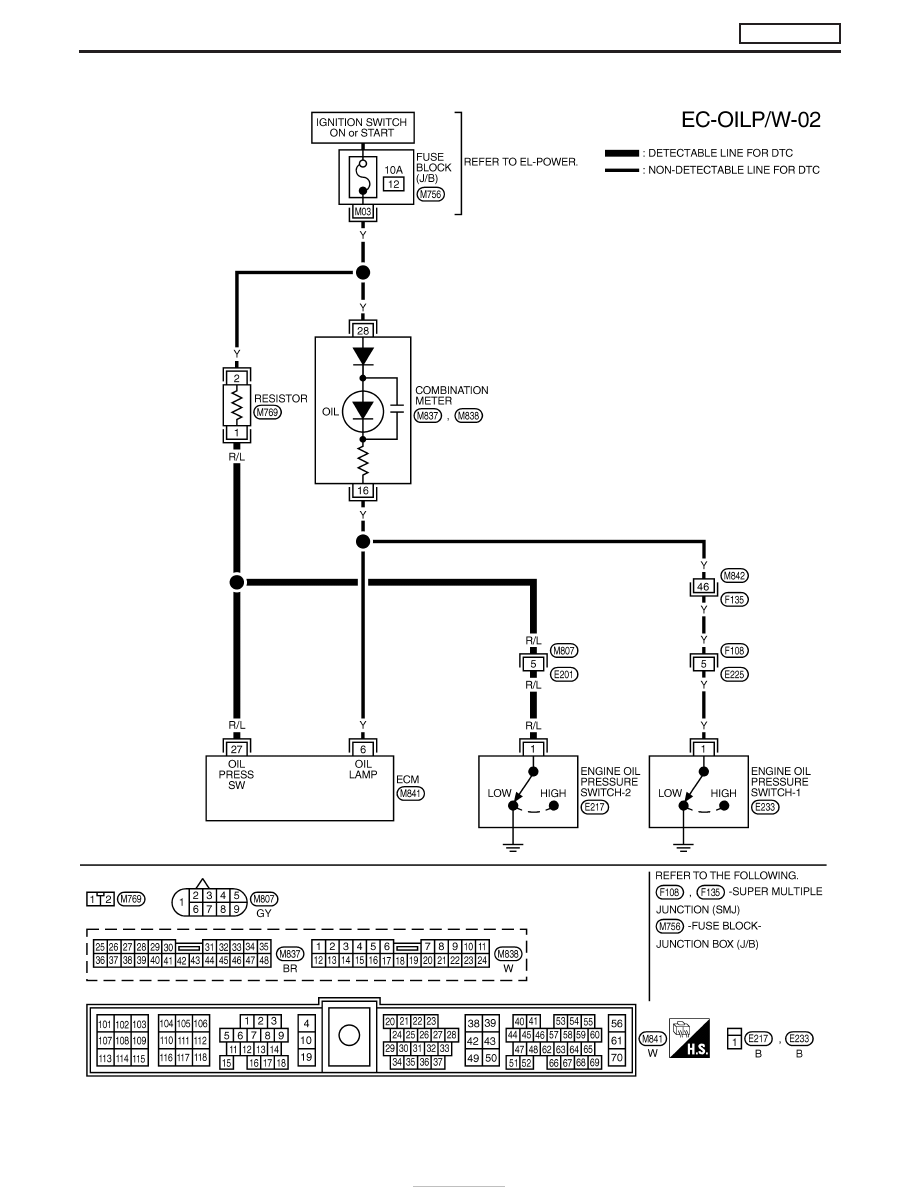

RHD MODELS

YEC668A

ENGINE OIL PRESSURE SWITCH

ZD30DDTi

Wiring Diagram (Cont’d)

EC-300

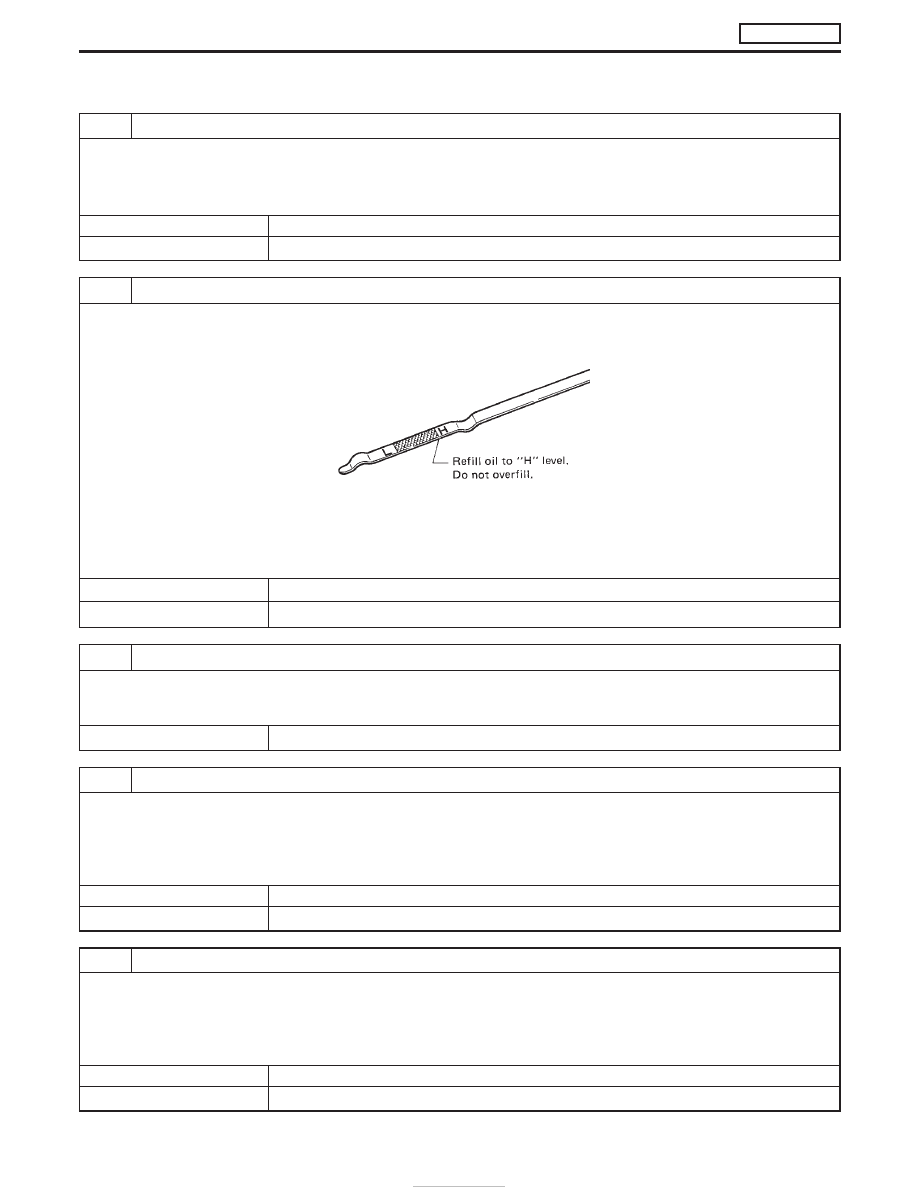

Diagnostic Procedure

1

OVERALL FUNCTION CHECK-I

1. Turn ignition switch “ON”.
2. Check oil pressure warning lamp in combination meter illumination.

Oil pressure warning lamp should illuminate after turning ignition switch “ON” immediately.

OK or NG

OK

E

GO TO 2.

NG

E

GO TO 8.

2

CHECK ENGINE OIL LEVEL

1. Turn ignition switch “OFF”.
2. Check engine oil level.

SMA885B

Engine oil level: Between L and H

OK or NG

OK

E

GO TO 4.

NG

E

GO TO 3.

3

DETECT MALFUNCTIONING PART

Check the following.

I

Check area around drain plug and oil filter for oil leakage.

I

Check area around cylinder block oil gallery.

E

If NG, repair or replace. Refer to EM and LC sections.

4

OVERALL FUNCTION CHECK-II

1. Turn ignition switch “ON” and wait at least 3 seconds.
2. Start engine and let it idle.
3. Check oil pressure warning lamp illumination.

Oil pressure warning lamp should go off.

OK or NG

OK

E

GO TO 5.

NG

E

GO TO 14.

5

OVERALL FUNCTION CHECK-III

1. Warm up engine to the normal operating temperature.
2. Keep engine speed between 3,600 to 4,200 rpm at least 30 seconds.
3. Check oil pressure warning lamp illumination.

Oil pressure warning lamp should not illuminate.

OK or NG

OK

E

GO TO 6.

NG

E

GO TO 24.

ENGINE OIL PRESSURE SWITCH

ZD30DDTi

EC-301
