ECM Terminals and Reference Value

Specification data are reference values, and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may damage the
ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TER-

MINAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

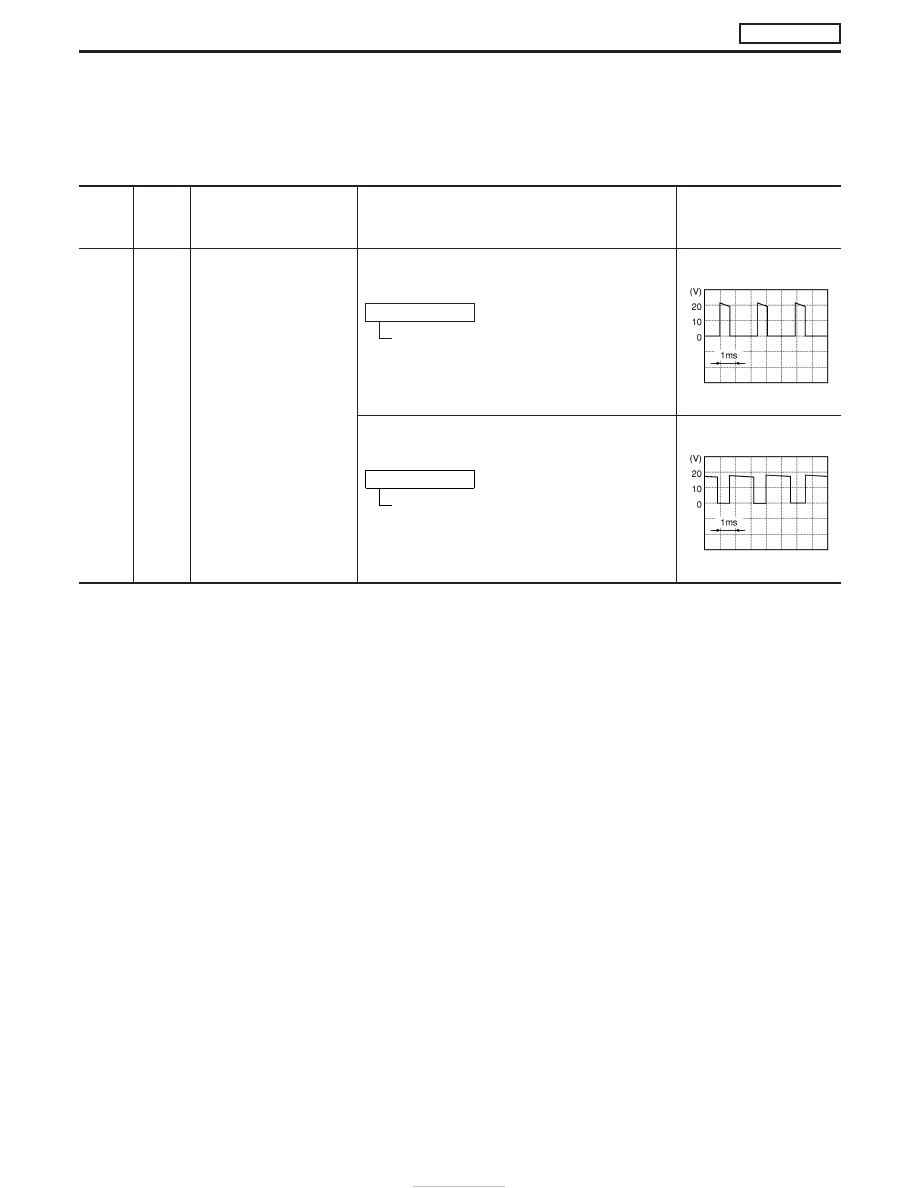

101

Y

Variable nozzle turbo-
charger control solenoid
valve

Engine is running.

Warm-up condition
Idle speed

Approximately 6.8V

SEF253Z

Engine is running.

Warm-up condition
Engine speed is 2,000 rpm

Approximately 11V

SEF254Z

VARIABLE NOZZLE TURBOCHARGER CONTROL

SOLENOID VALVE

ZD30DDTi

EC-290

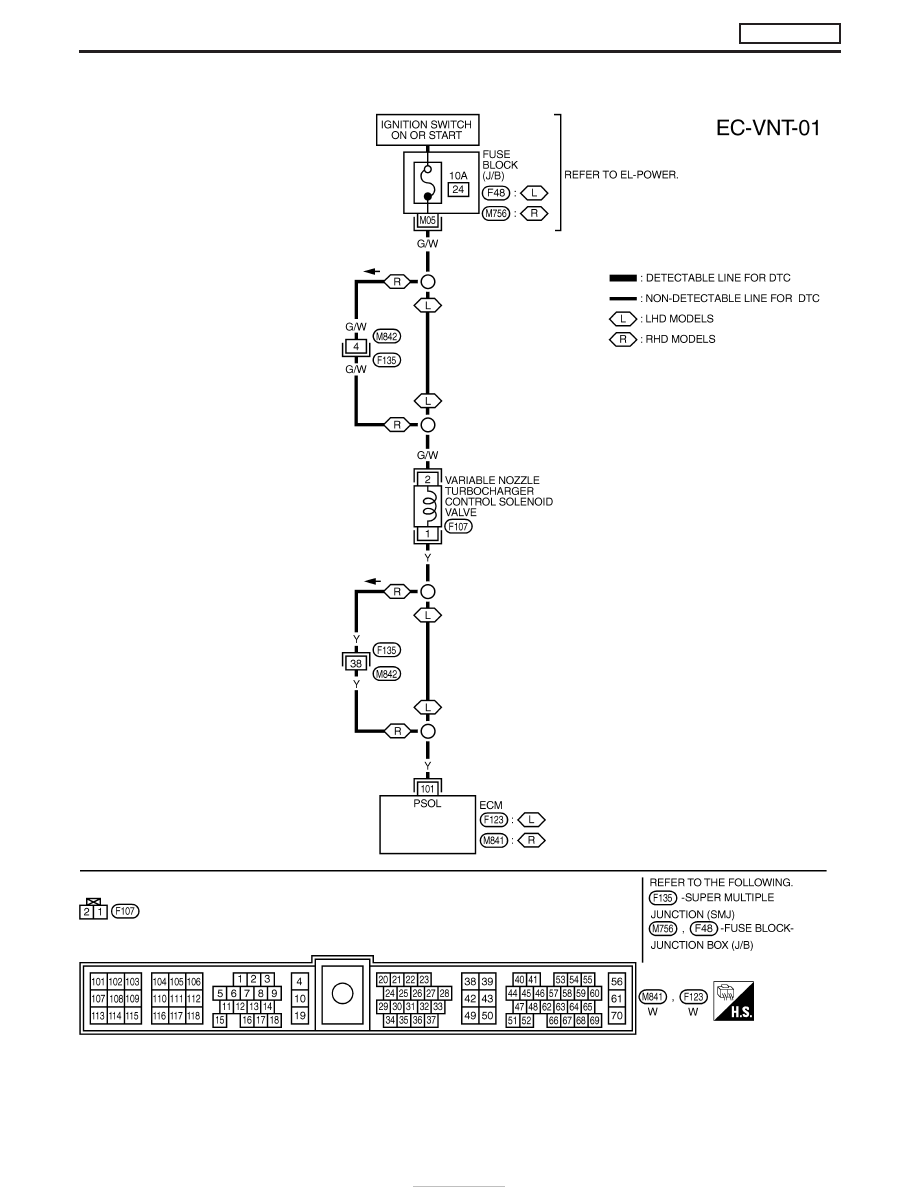

Wiring Diagram

YEC201A

VARIABLE NOZZLE TURBOCHARGER CONTROL

SOLENOID VALVE

ZD30DDTi

EC-291

Diagnostic Procedure

1

CHECK OVERALL FUNCTION

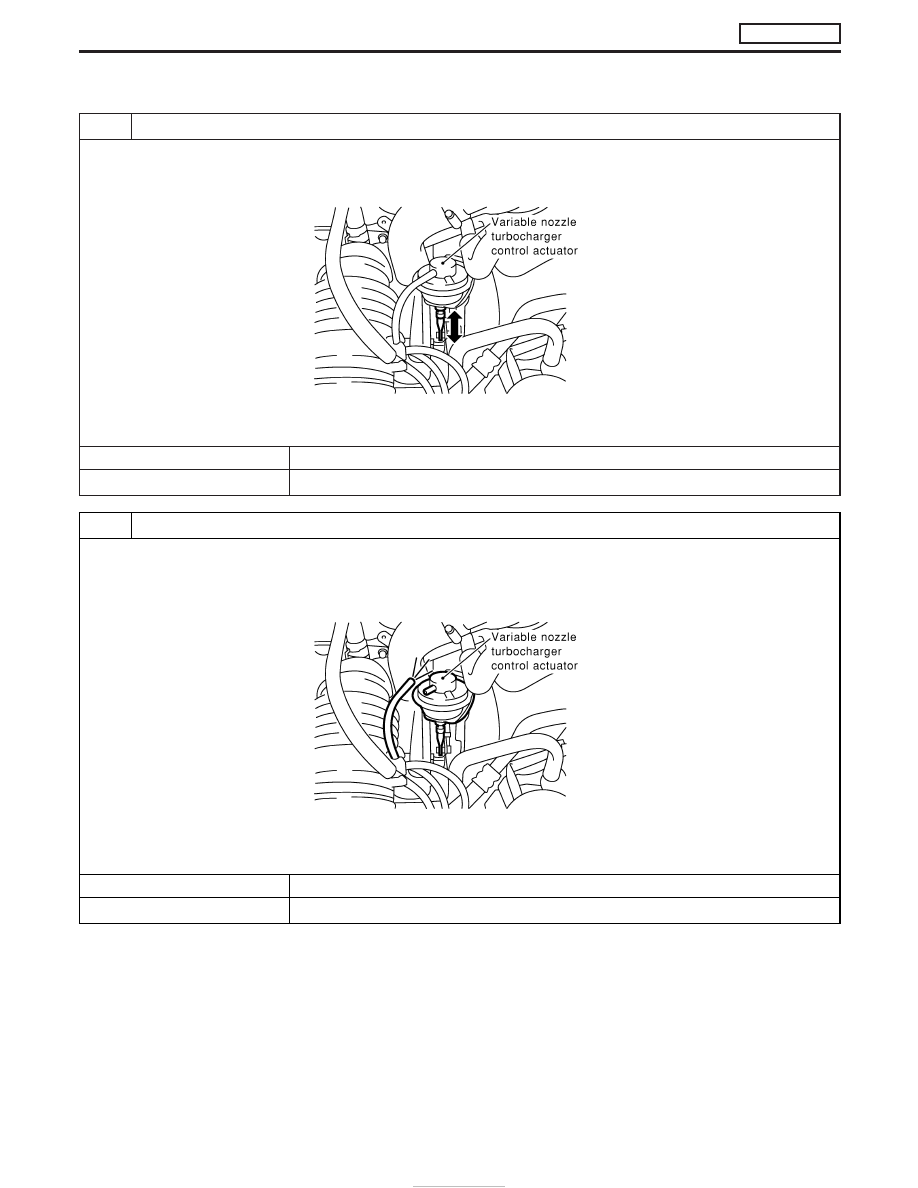

1. Start engine and let it idle.
2. Make sure that variable nozzle turbocharger control actuator rod moves when revving engine up to 3,000 rpm and returning to

idle.

MEC015E

OK or NG

OK

E

INSPECTION END

NG

E

GO TO 2.

2

CHECK VACUUM SOURCE

1. Turn ignition switch “OFF”.
2. Disconnect vacuum hose connected to variable nozzle turbocharger control actuator.
3. Start engine and let it idle.
4. Check vacuum hose for vacuum existence.

MEC016E

Vacuum should exist.

OK or NG

OK

E

GO TO 3.

NG

E

GO TO 5.

VARIABLE NOZZLE TURBOCHARGER CONTROL

SOLENOID VALVE

ZD30DDTi

EC-292

3

CHECK VARIABLE NOZZLE TURBOCHARGER CONTROL ACTUATOR

1. Turn ignition switch “OFF”.

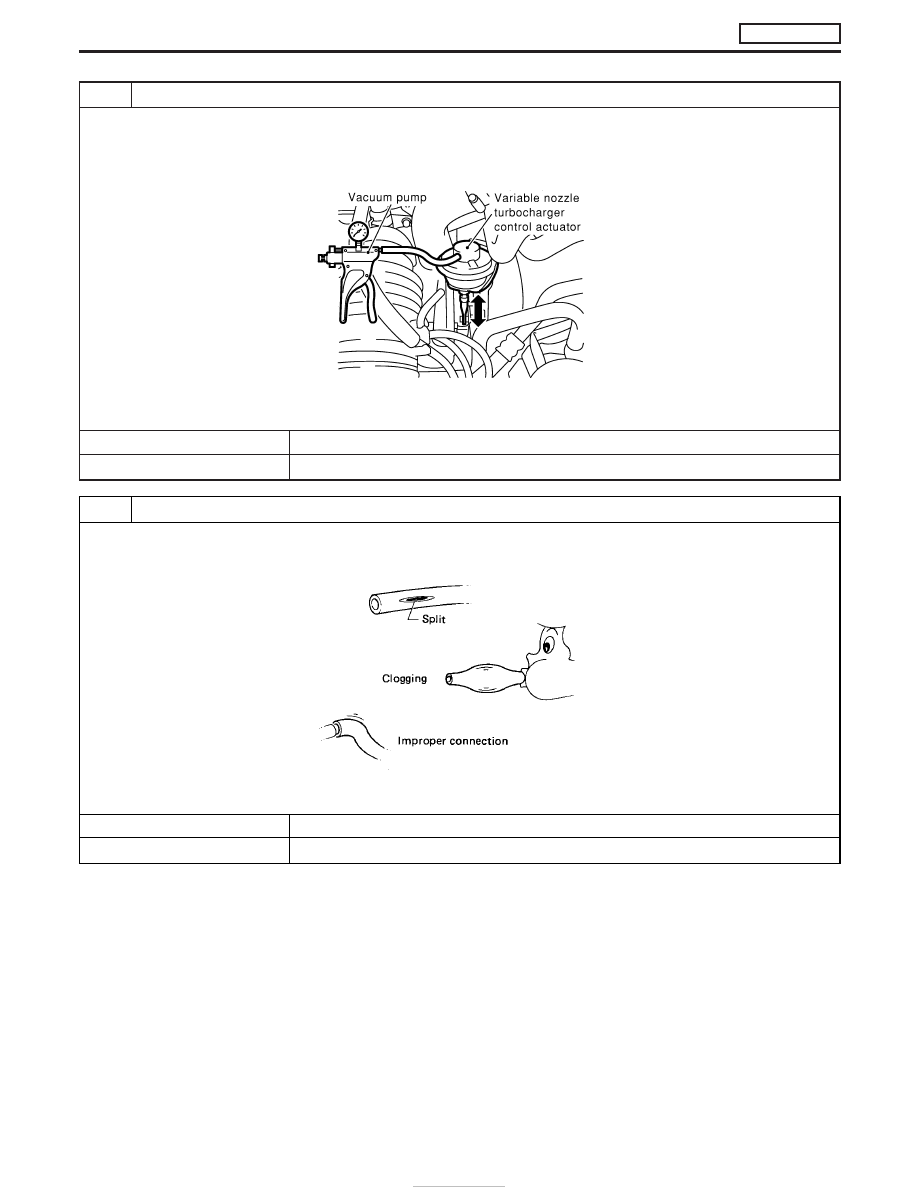

2. Install a vacuum pump to variable nozzle turbocharger control actuator.
3. Make sure that the variable nozzle turbocharger control actuator rod moves smoothly when applying vacuum of −53.3 kPa (−533

mbar, −400 mmHg, −15.75 inHg) and releasing it.

MEC017E

OK or NG

OK

E

GO TO 4.

NG

E

Replace turbocharger assembly.

4

CHECK VACUUM HOSE

1. Turn ignition switch “OFF”.
2. Check vacuum hoses and vacuum gallery for clogging, cracks or improper connection.

SEF109L

OK or NG

OK

E

GO TO 9.

NG

E

Repair or replace vacuum hoses and vacuum gallery.

VARIABLE NOZZLE TURBOCHARGER CONTROL

SOLENOID VALVE

ZD30DDTi

Diagnostic Procedure (Cont’d)

EC-293
