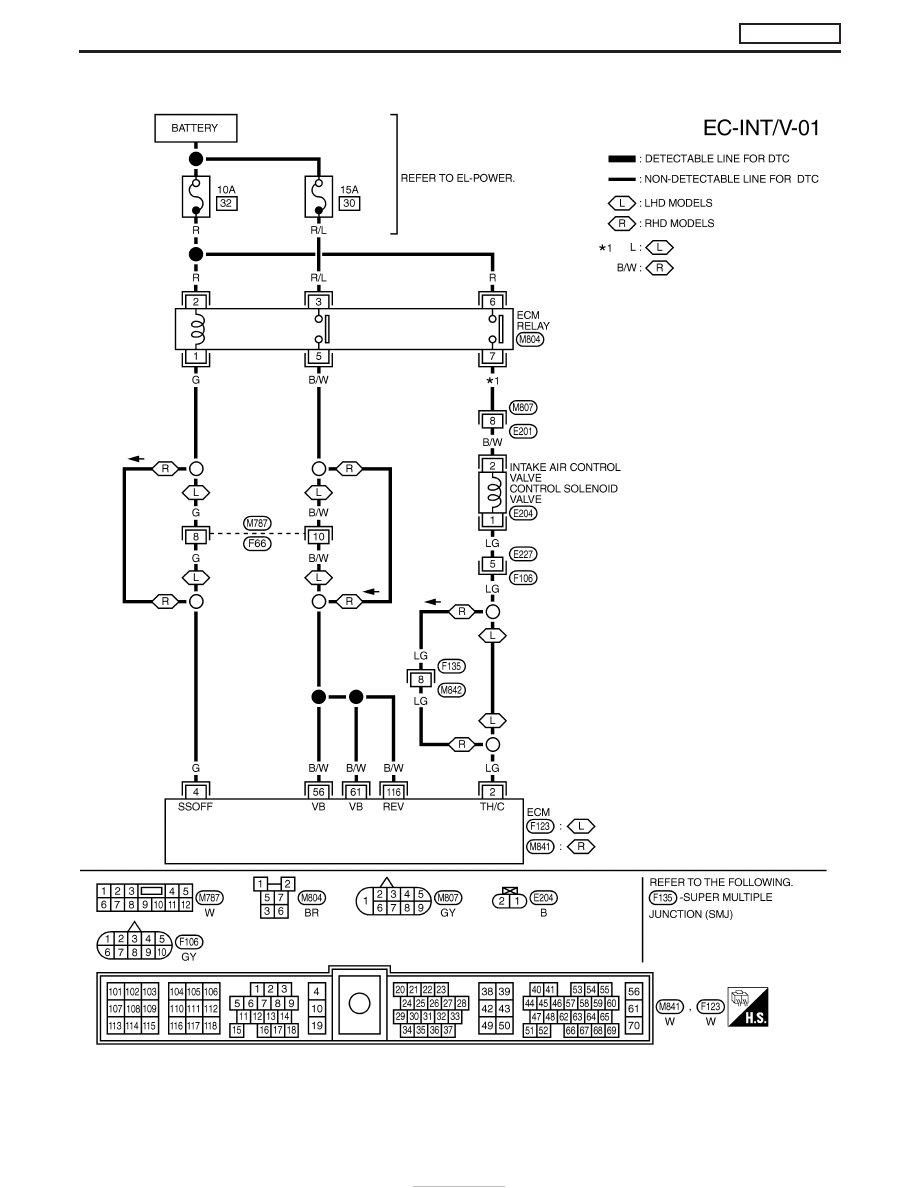

Wiring Diagram

YEC200A

INTAKE AIR CONTROL VALVE CONTROL SOLENOID

VALVE

ZD30DDTi

EC-282

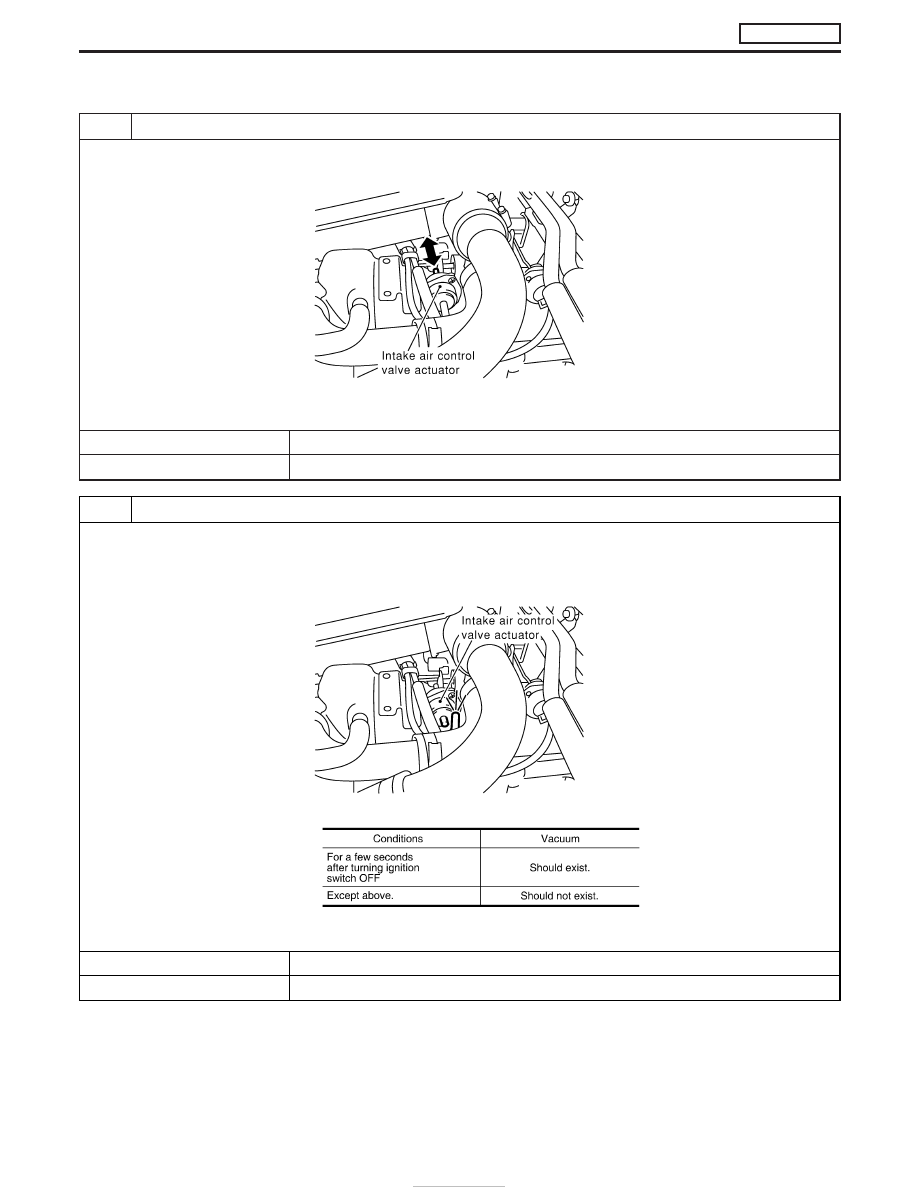

Diagnostic Procedure

1

CHECK OVERALL FUNCTION

1. Start engine and let it idle.
2. Make sure that intake air control valve actuator rod moves when turning ignition switch “OFF”.

MEC011E

OK or NG

OK

E

INSPECTION END

NG

E

GO TO 2.

2

CHECK VACUUM SOURCE

1. Turn ignition switch “OFF”.
2. Disconnect vacuum hose connected to intake air control valve actuator.
3. Start engine and let it idle.
4. Check vacuum hose for vacuum existence under the following conditions.

MEC012E

MTBL1328

OK or NG

OK

E

GO TO 3.

NG

E

GO TO 4.

INTAKE AIR CONTROL VALVE CONTROL SOLENOID

VALVE

ZD30DDTi

EC-283

3

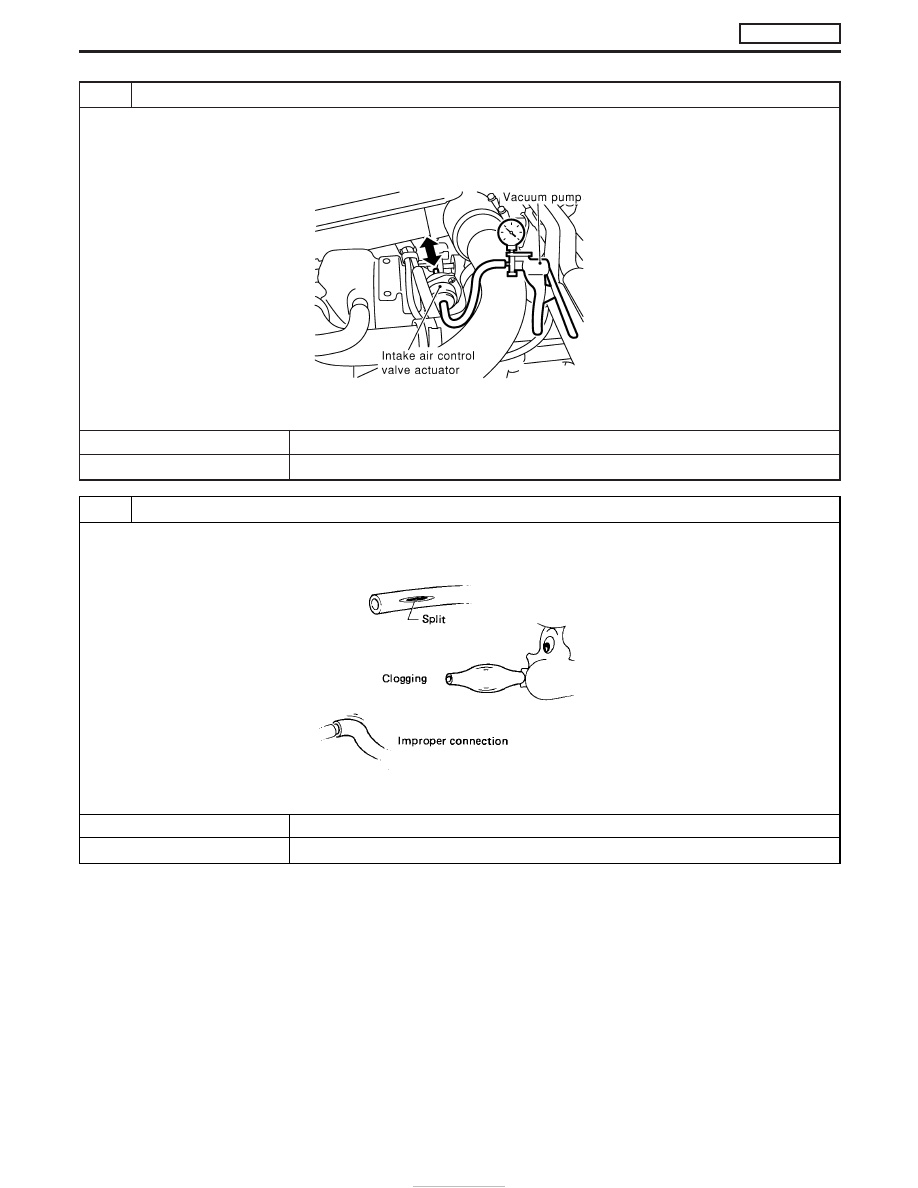

CHECK INTAKE AIR CONTROL VALVE ACTUATOR

4. Turn ignition switch “OFF”.
5. Install a vacuum pump to intake air control valve actuator.
6. Make sure that the intake air control valve actuator rod moves smoothly when applying vacuum of −93.3 kPa (−933 mbar, −700

mmHg, −27.56 psi) and releasing it.

MEC013E

OK or NG

OK

E

Repair or replace vacuum hoses and vacuum gallery.

NG

E

Replace intake air control valve actuator.

4

CHECK VACUUM HOSE

3. Turn ignition switch “OFF”.
4. Check vacuum hoses and vacuum gallery for clogging, cracks or improper connection.

SEF109L

OK or NG

OK

E

GO TO 5.

NG

E

Repair or replace vacuum hoses and vacuum gallery.

INTAKE AIR CONTROL VALVE CONTROL SOLENOID

VALVE

ZD30DDTi

Diagnostic Procedure (Cont’d)

EC-284

5

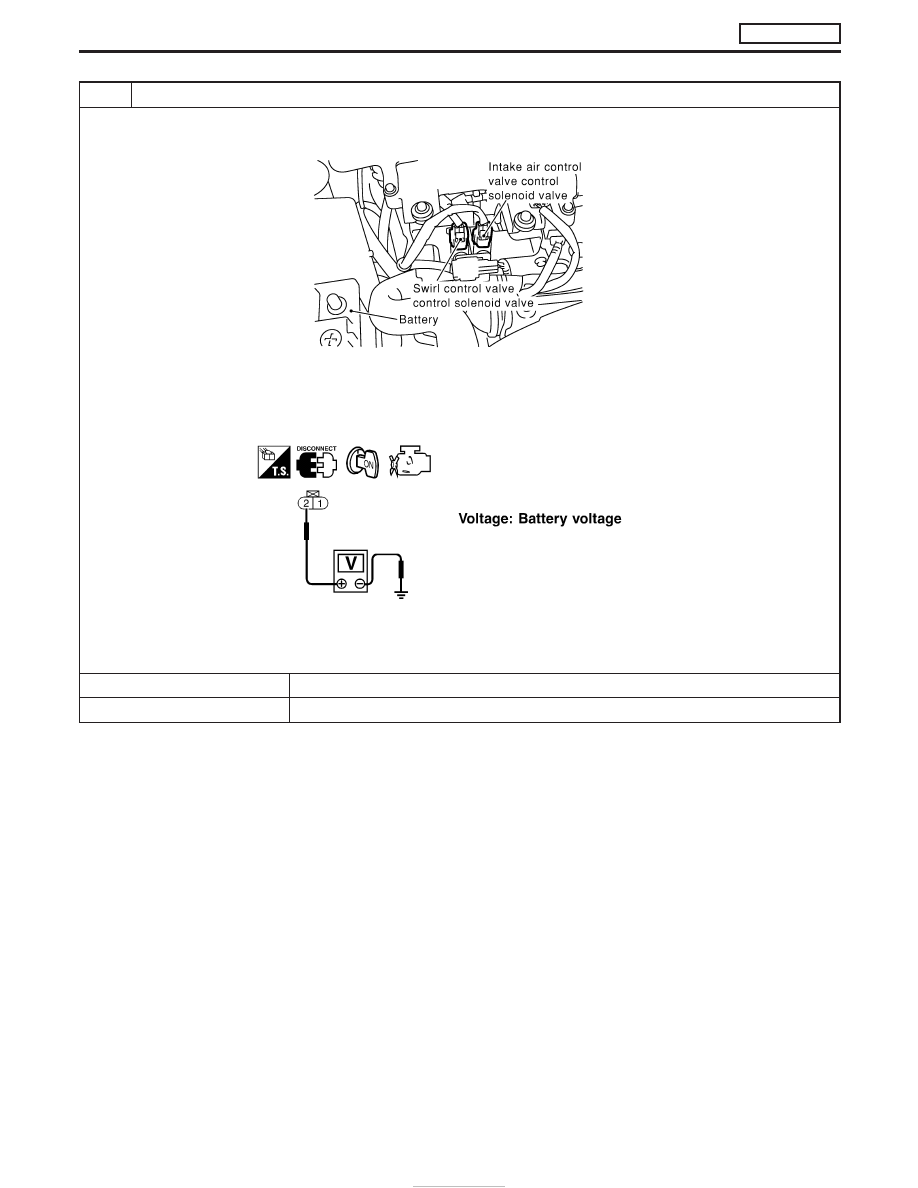

CHECK INTAKE AIR CONTROL VALVE CONTROL SOLENOID VALVE POWER SUPPLY CIRCUIT-I

1. Turn ignition switch “OFF”.
2. Disconnect intake air control valve control solenoid valve harness connector.

MEC006E

3. Turn ignition switch “ON”.
4. Check voltage between intake air control valve control solenoid valve terminal 2 and ground with CONSULT-II or tester.

SEF312Z

OK or NG

OK

E

GO TO 11.

NG

E

GO TO 6.

INTAKE AIR CONTROL VALVE CONTROL SOLENOID

VALVE

ZD30DDTi

Diagnostic Procedure (Cont’d)
