Diagnostic Procedure

1

INSPECTION START

With CONSULT-II

1. Turn ignition switch “ON”.
2. Select “SELF DIAG RESULTS” mode with CONSULT-II.
3. Touch “ERASE”.
4. Perform “DTC Confirmation Procedure”, EC-205, again.
5. Is the malfunction displayed again?

Without CONSULT-II

1. Turn ignition switch “ON”.
2. Erase the Diagnostic Test Mode II (Self-diagnostic results) memory.
3. Perform “DTC Confirmation Procedure”, EC-205, again.
4. Perform “Diagnostic Test Mode II (Self-diagnostic results)”.
5. Is the DTC 0802 displayed again?

Yes or No

Yes

E

Replace ECM.

No

E

INSPECTION END

DTC 0802 ECM 10

ZD30DDTi

EC-206

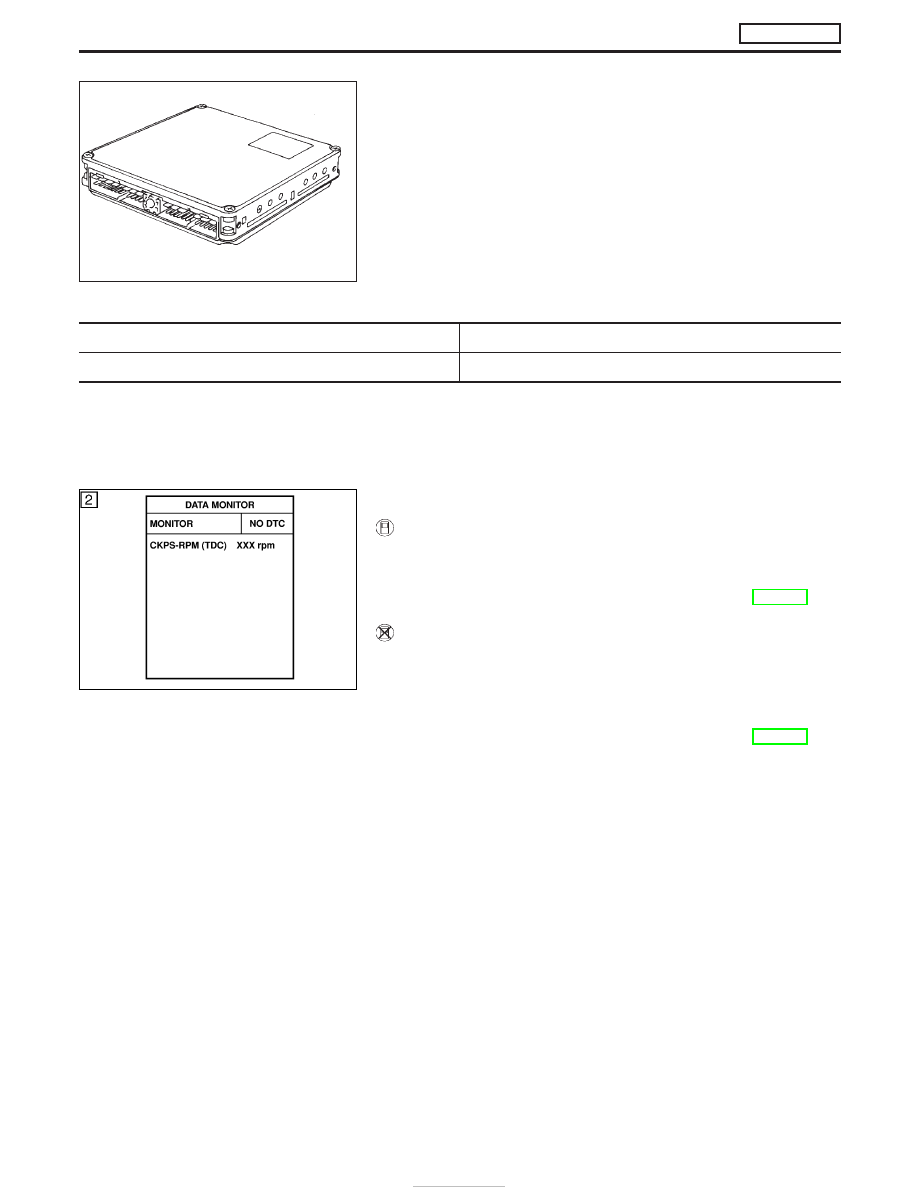

Description

The ECM consists of a microcomputer and connectors for signal
input and output and for power supply. The unit controls the engine.

On Board Diagnosis Logic

Malfunction is detected when ...

Check Items (Possible Cause)

I

ECM input signal processing function is malfunctioning.

I

ECM

DTC Confirmation Procedure

WITH CONSULT-II

1) Turn ignition switch “ON”.
2) Select “DATA MONITOR” mode with CONSULT-II.
3) Wait at least 1 second.
4) If DTC is detected, go to “Diagnostic Procedure”, EC-208.

WITHOUT CONSULT-II

1) Turn ignition switch “ON” and wait at least 1 second.
2) Turn ignition switch “OFF”, wait at least 5 seconds and then turn

“ON”.

3) Perform “Diagnostic Test Mode II (Self-diagnostic results)” with

ECM.

4) If DTC is detected, go to “Diagnostic Procedure”, EC-208.

SEC220B

SEF817Y

DTC 0804 ECM 11

ZD30DDTi

EC-207

Diagnostic Procedure

1

INSPECTION START

With CONSULT-II

1. Turn ignition switch “ON”.
2. Select “SELF DIAG RESULTS” mode with CONSULT-II.
3. Touch “ERASE”.
4. Perform “DTC Confirmation Procedure”, EC-207, again.
5. Is the malfunction displayed again?

Without CONSULT-II

1. Turn ignition switch “ON”.
2. Erase the Diagnostic Test Mode II (Self-diagnostic results) memory.
3. Perform “DTC Confirmation Procedure”, EC-207, again.
4. Perform “Diagnostic Test Mode II (Self-diagnostic results)”.
5. Is the DTC 0802 displayed again?

Yes or No

Yes

E

Replace ECM.

No

E

INSPECTION END

DTC 0804 ECM 11

ZD30DDTi

EC-208

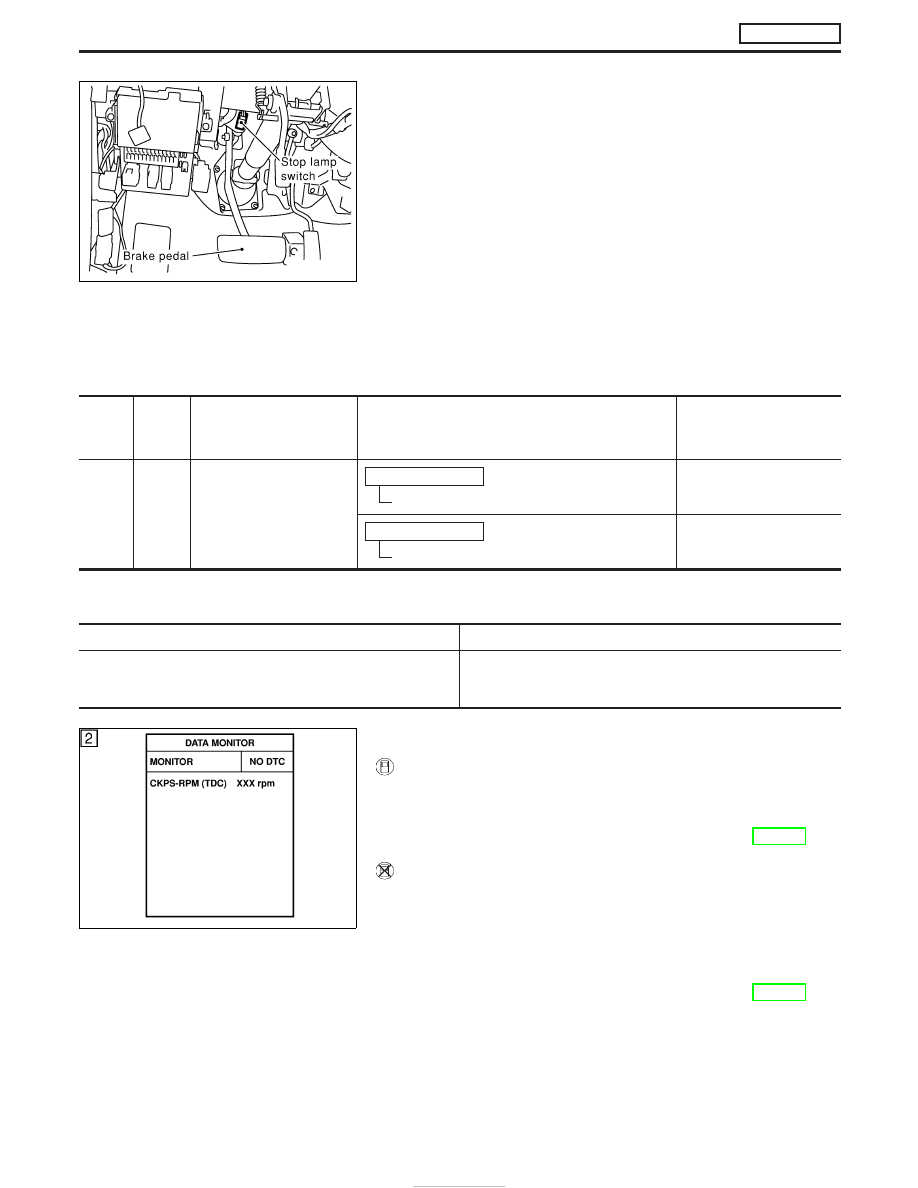

Description

The stop lamp switch is installed to brake pedal bracket. The switch
senses brake pedal position and sends an ON-OFF signal to the
ECM. The ECM uses the signal to control the fuel injection control
system.

ECM Terminals and Reference Value

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may damage the
ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TER-

MINAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

17

G/Y

Stop lamp switch

Ignition switch “ON”

Brake pedal fully released

Approximately 0V

Ignition switch “ON”

Brake pedal depressed

BATTERY VOLTAGE
(11 - 14V)

On Board Diagnosis Logic

Malfunction is detected when ...

Check Items (Possible Cause)

I

An irregular voltage signal from the switch is sent to ECM.

I

Harness or connectors
(The stop lamp switch circuit is open or shorted.)

I

Stop lamp switch

DTC Confirmation Procedure

WITH CONSULT-II

1) Turn ignition switch “ON”.
2) Select “DATA MONITOR” mode with CONSULT-II.
3) Depress and release brake pedal more than 10 times.
4) If DTC is detected, go to “Diagnostic Procedure”, EC-211.

WITHOUT CONSULT-II

1) Turn ignition switch “ON”.
2) Depress and release brake pedal more than 10 times.
3) Turn ignition switch “OFF”, wait at least 5 seconds and then turn

“ON”.

4) Perform “Diagnostic Test Mode II (Self-diagnostic results)” with

ECM.

5) If DTC is detected, go to “Diagnostic Procedure”, EC-211.

MEC027E

SEF817Y

DTC 0807 ECM 14

ZD30DDTi

EC-209
