Nissan Terrano model r20 series 2004. Manual - part 96

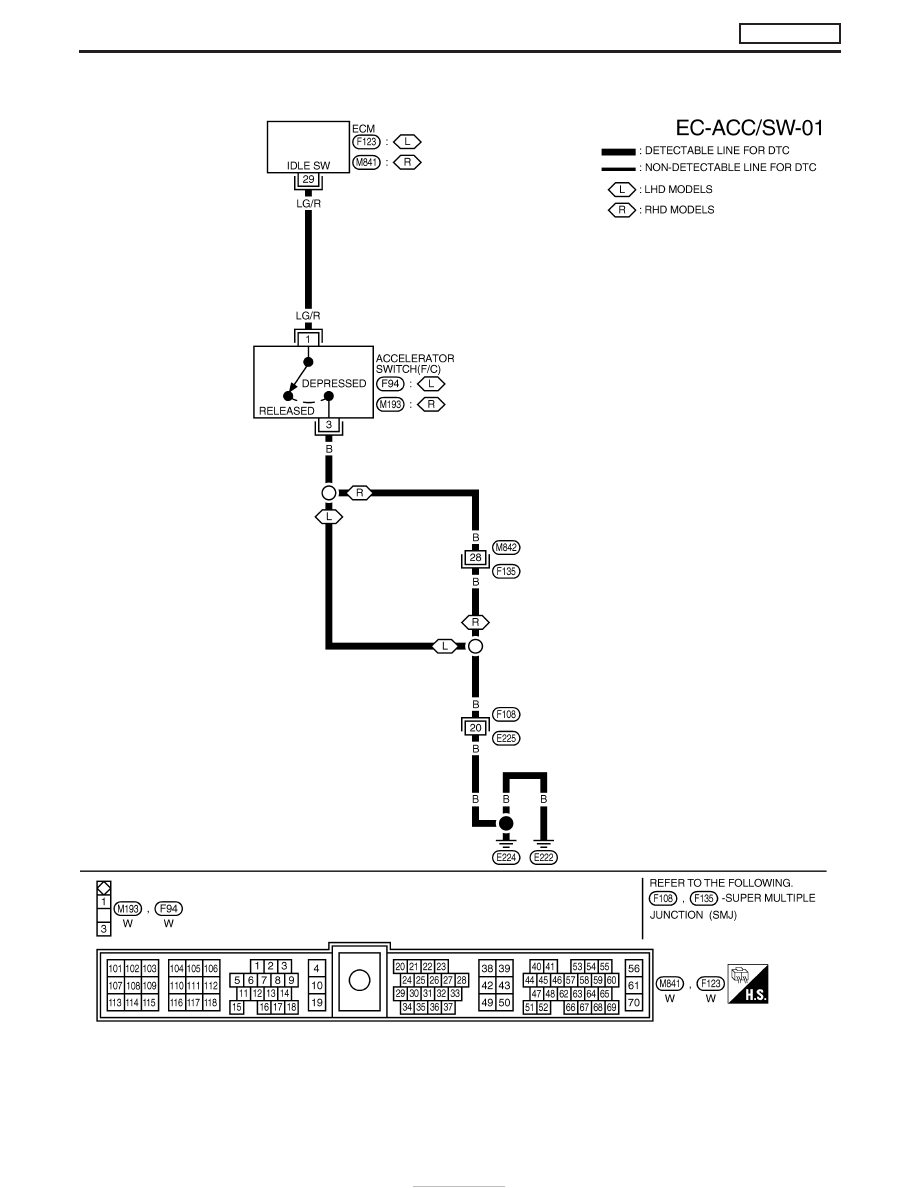

Wiring Diagram

YEC178A

DTC 0203 ACCEL POS SW (F/C)

ZD30DDTi

EC-106

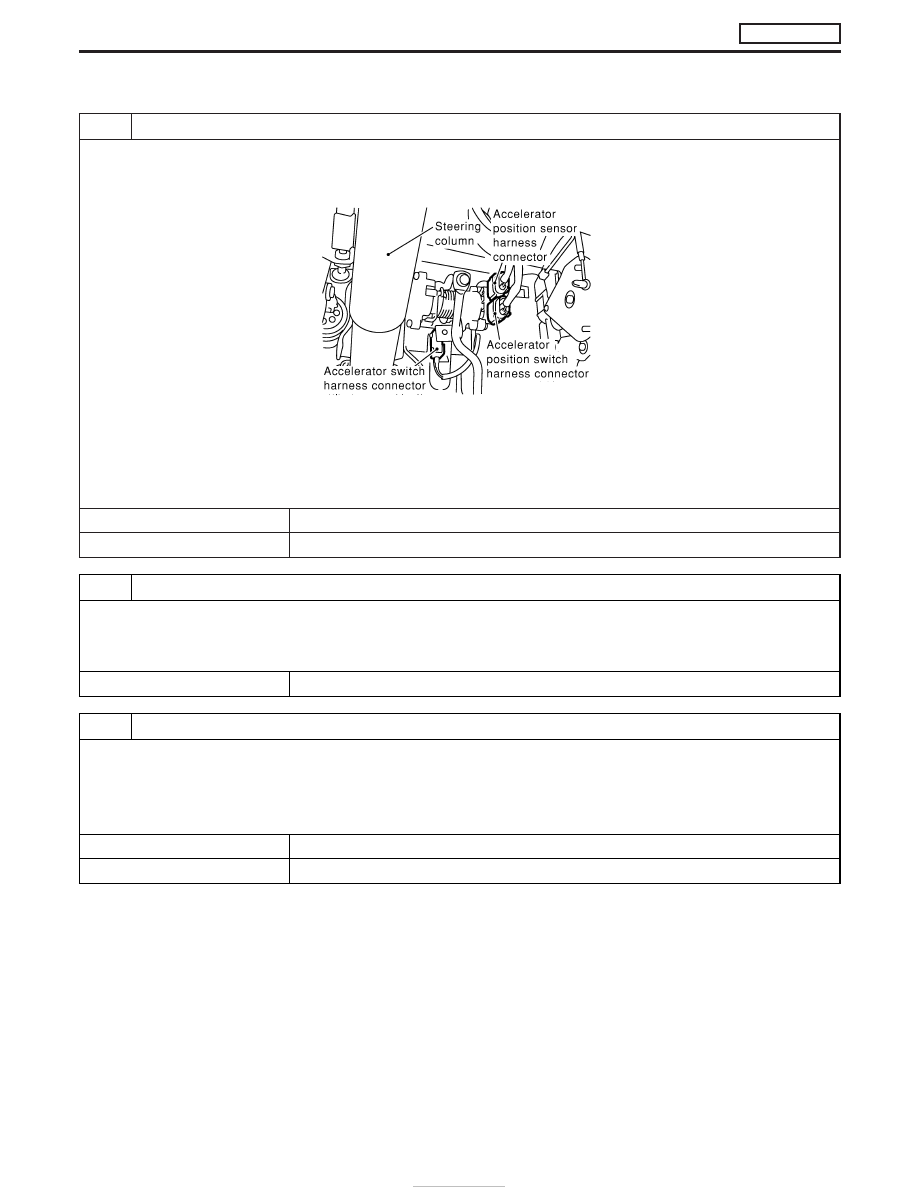

Diagnostic Procedure

1

CHECK ACCELERATOR SWITCH (F/C) GROUND CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch “OFF”.
2. Loosen and retighten engine ground screws.
3. Disconnect accelerator switch (F/C) harness connector.

MEC995D

4. Check harness continuity between accelerator switch (F/C) terminal 3 and engine ground. Refer to Wiring Diagram.

Continuity should exist.

5. Also check harness for short to ground and short to power.

OK or NG

OK

E

GO TO 3.

NG

E

GO TO 2.

2

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors F108, E225

I

Harness connectors M842, F135 (RHD models)

I

Harness for open or short between accelerator switch (F/C) and engine ground

E

Repair open circuit or short to ground or short to power in harness or connectors.

3

CHECK ACCELERATOR SWITCH (F/C) INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Disconnect ECM harness connector.
2. Check harness continuity between ECM terminal 29 and accelerator switch (F/C) terminal 1. Refer to Wiring Diagram.

Continuity should exist.

3. Also check harness for short to ground and short to power.

OK or NG

OK

E

GO TO 4.

NG

E

Repair open circuit or short to ground or short to power in harness or connectors.

DTC 0203 ACCEL POS SW (F/C)

ZD30DDTi

EC-107

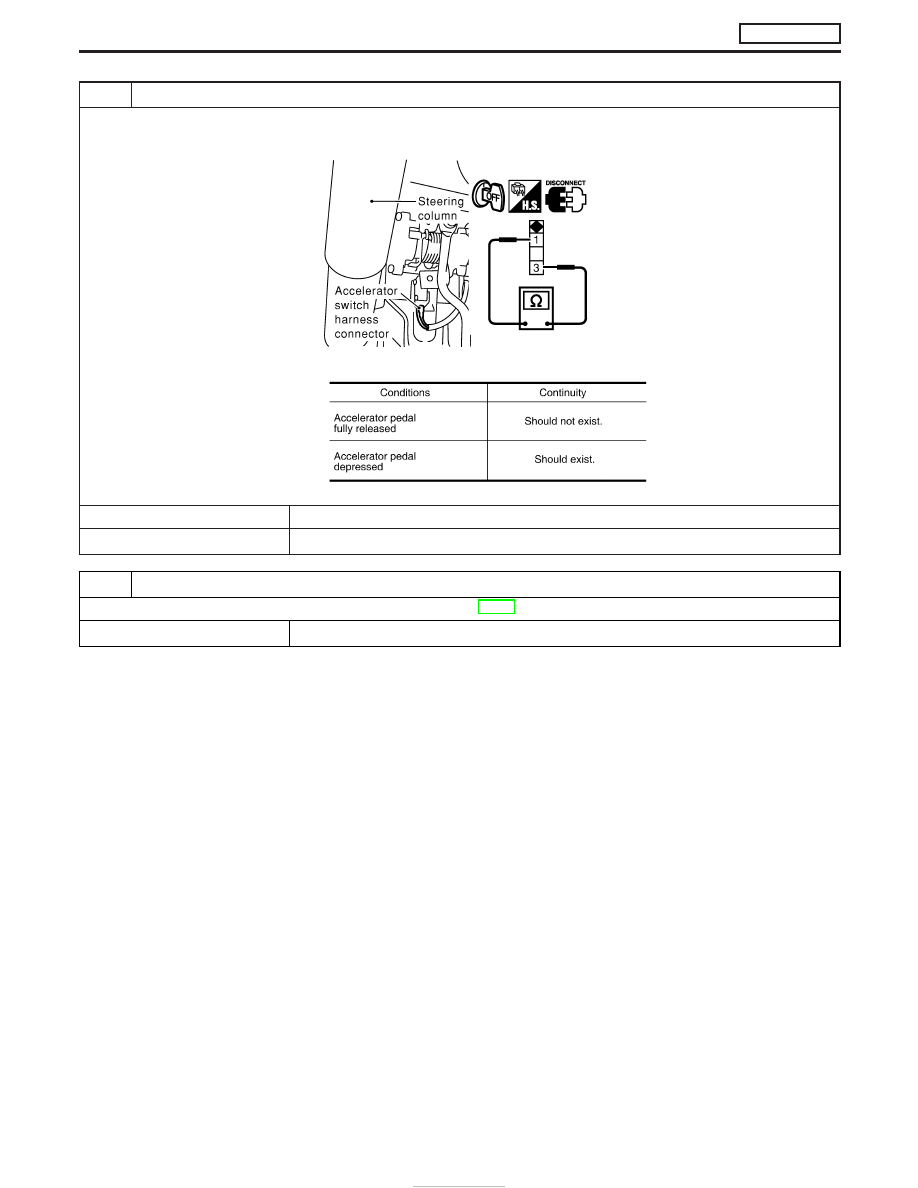

4

CHECK ACCELERATOR SWITCH (F/C)

1. Disconnect accelerator switch harness connector.
2. Check continuity between accelerator switch (F/C) connector terminals 1 and 3 under the following conditions.

MEC997D

MTBL1323

OK or NG

OK

E

GO TO 5.

NG

E

Replace accelerator pedal assembly.

5

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-78.

E

INSPECTION END

DTC 0203 ACCEL POS SW (F/C)

ZD30DDTi

Diagnostic Procedure (Cont’d)

EC-108

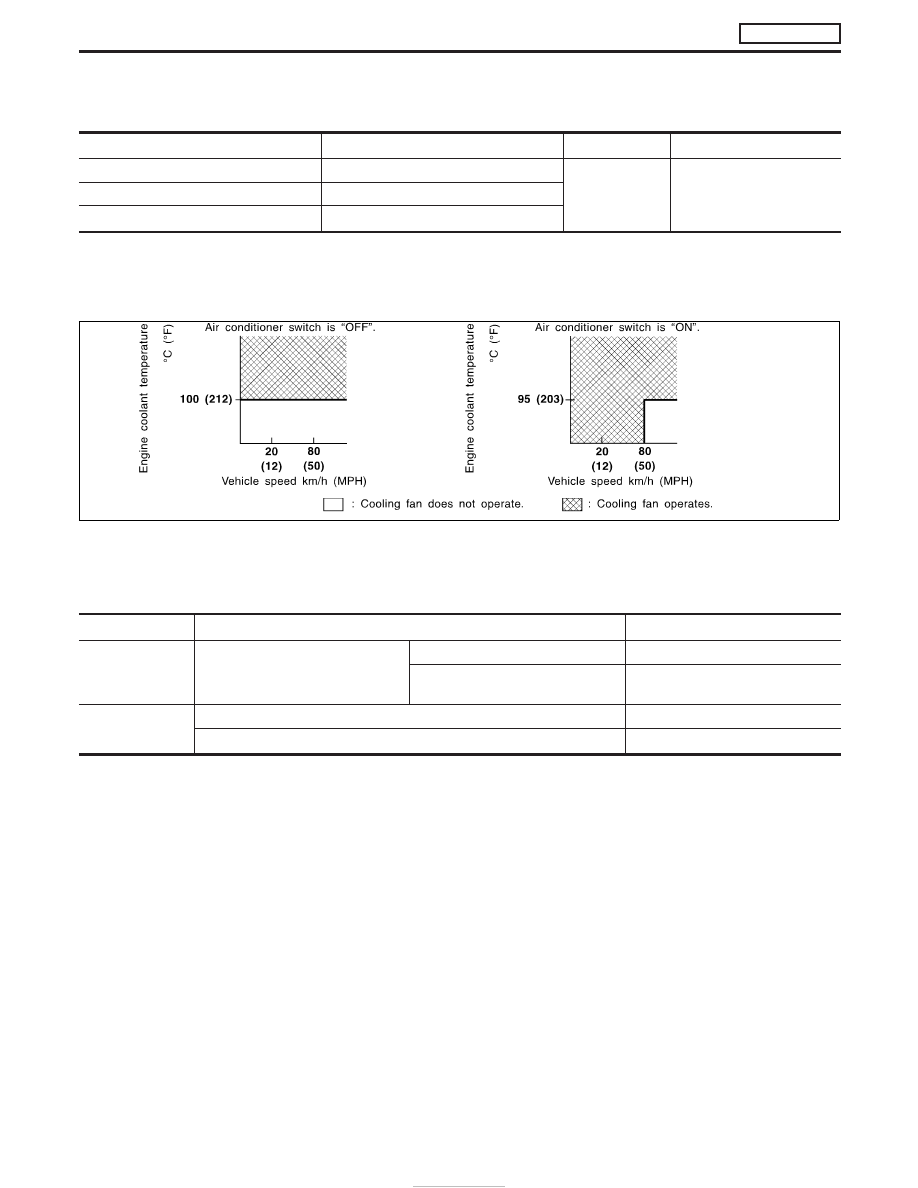

Description

SYSTEM DESCRIPTION

Sensor

Input signal to ECM

ECM function

Actuator

Vehicle speed sensor

Vehicle speed

Cooling fan con-
trol

Cooling fan relay

Engine coolant temperature sensor

Engine coolant temperature

Air conditioner switch

Air conditioner “ON” signal

The ECM controls the cooling fan corresponding to the vehicle speed, engine coolant temperature, air condi-
tioner ON signal. The control system has 2-step control [ON/OFF].

OPERATION

CONSULT-II Reference Value in Data Monitor
Mode

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

AIR COND SIG

I

Engine: After warming up, idle the
engine

Air conditioner switch: OFF

OFF

Air conditioner switch: ON
(Compressor operates.)

ON

COOLING FAN

I

When cooling fan is stopped.

OFF

I

When cooling fan operates.

ON

SEF450Z

DTC 0208 OVER HEAT

ZD30DDTi

EC-109
