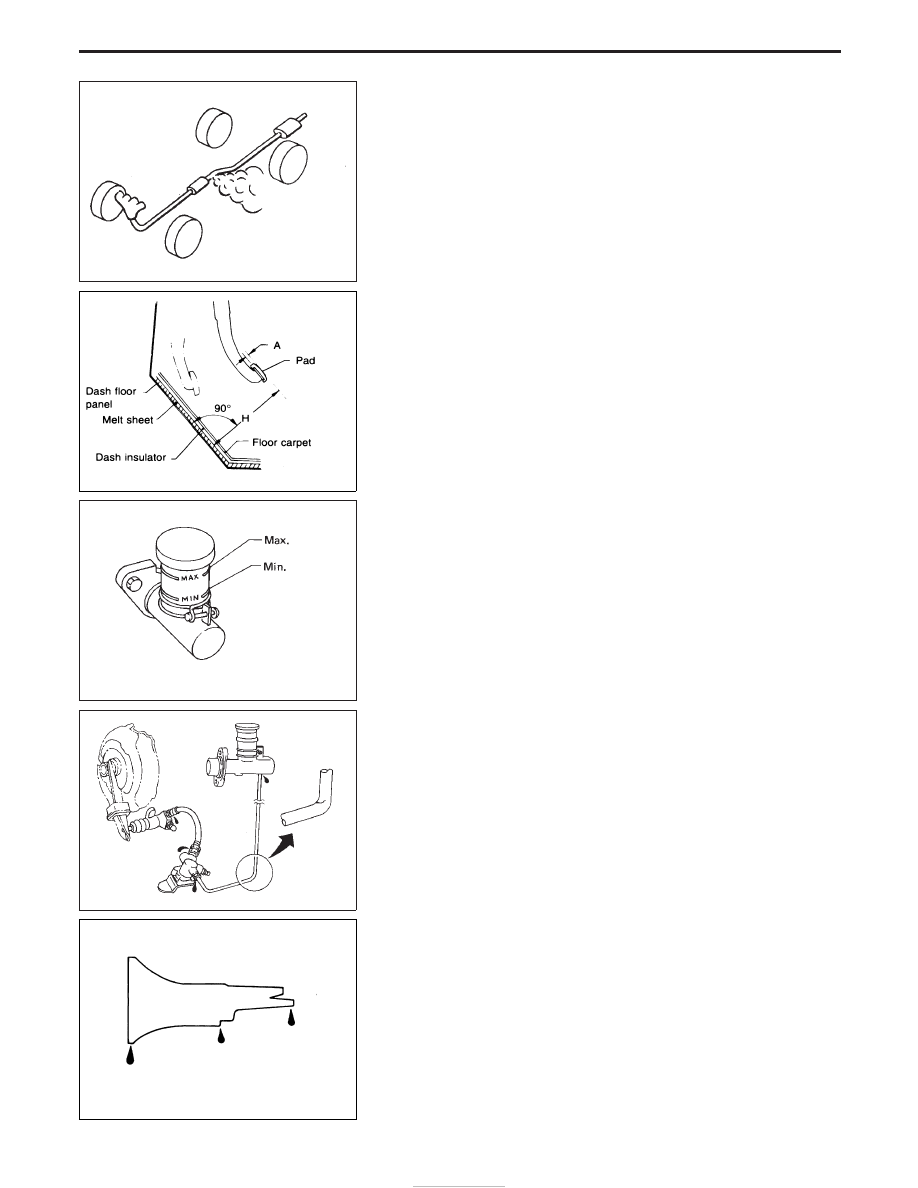

Checking Exhaust System

Check exhaust pipes, muffler and mounting for proper attachment,
leaks, cracks, damage, loose connections, chafing and deteriora-
tion. Replace all defective parts.

Checking Clutch Operation

Check clutch pedal height, free play and smooth operation.

Pedal height “H”:

RHD:

210 - 220 mm (8.27 - 8.66 in)

LHD:

227 - 237 mm (8.94 - 9.33 in)

Pedal free play “A”:

1.0 - 3.0 mm (0.039 - 0.118 in)

If necessary, adjust clutch pedal height and pedal free play. Refer
to Section CL.

Checking Clutch Fluid Level and Leaks

I

If fluid level is extremely low, check clutch system for leaks.

Checking Clutch System

Check fluid lines and operating cylinder for improper attachment,
cracks, damage, loose connections, chafing and deterioration.

Checking M/T Oil

1. Check for oil leakage.

SMA211A

SMA438A

SMA941B

SMA741A

SMA429A

CHASSIS AND BODY MAINTENANCE

MA-36

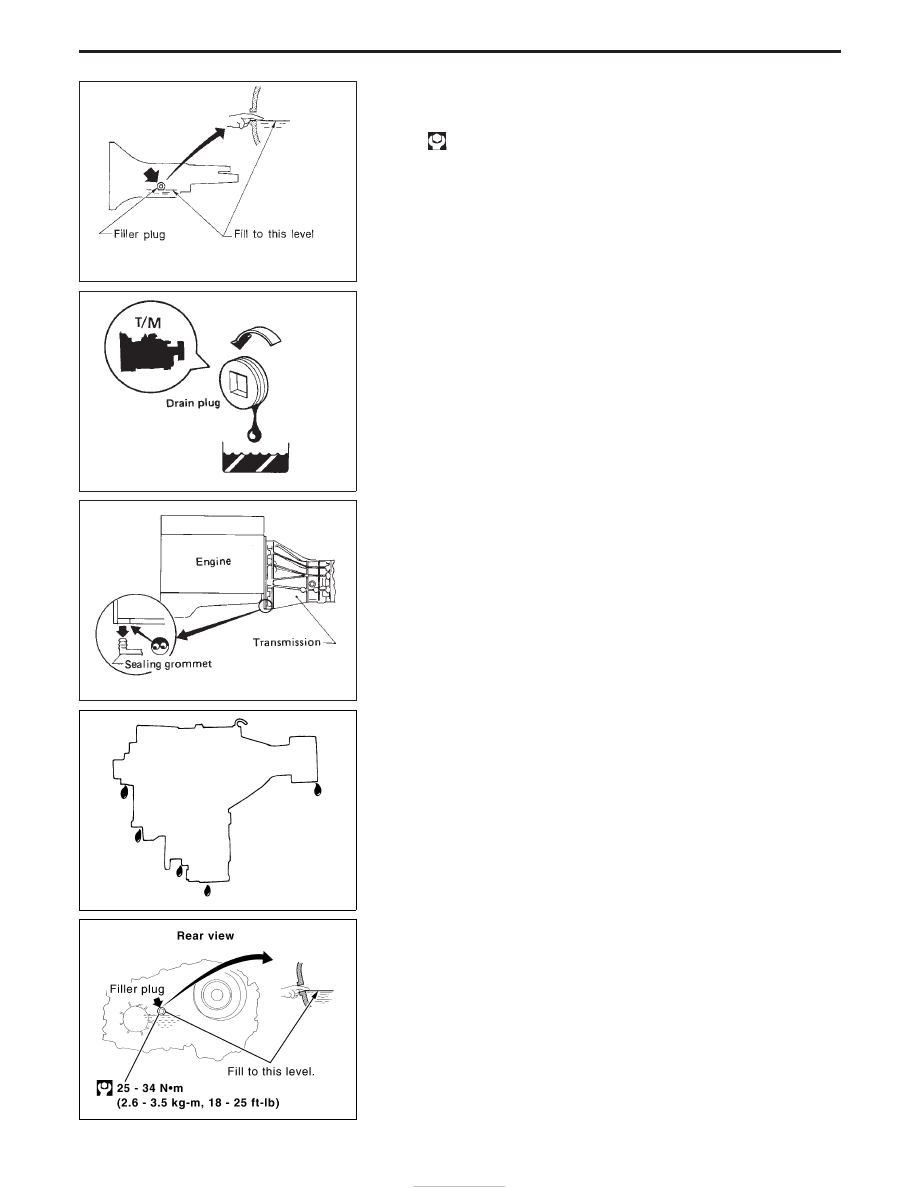

2. Check oil level.
Never start engine while checking oil level.

Filler plug:

: 25 - 34 N

⋅

m (2.5 - 3.5 kg-m, 18 - 25 ft-lb)

Changing M/T Oil

Oil capacity:

3.5 liters (6-1/8 Imp pt)

Checking Water Entry

Check water entry in the clutch housing by removing the seal-
ing grommet, whenever driving in deep water or mud.

Checking Transfer Oil

1. Check transfer for leakage.

2. Check oil level.
Never start engine while checking oil level.
“DEXRON

TM

” type Automatic Transmission Fluid is used for

the transfer in the factory. Never add gear oil (API GL-4) to
Automatic Transmission Fluid.

SMA103

SMA255A

SMA369B

SMT483A

YMA018

CHASSIS AND BODY MAINTENANCE

Checking M/T Oil (Cont’d)

MA-37

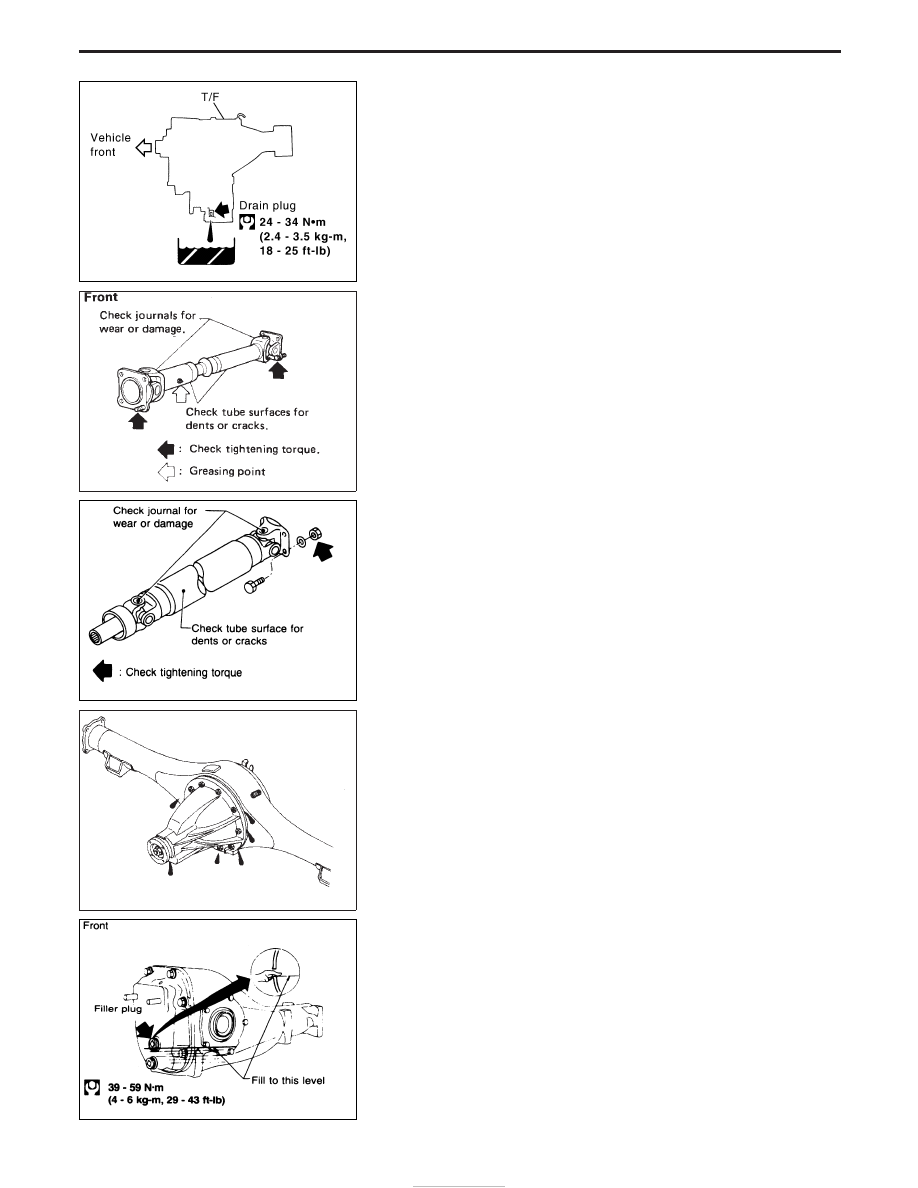

Changing Transfer Oil

Oil capacity:

2.3 liters (2 Imp qt)

When changing transfer oil completely, either “DEXRON

TM

” type

Automatic Transmission Fluid or gear oil (API GL-4) may be used.
Do not mix Automatic Transmission Fluid and gear oil.

Checking Propeller Shaft

Check propeller shaft for damage, looseness or grease leakage.

Checking Differential Gear Oil

1. Check differential for oil leakage.

2. Check oil level.

YMA019

SMA566

SMA118A

SMA440B

SMA417

CHASSIS AND BODY MAINTENANCE

MA-38

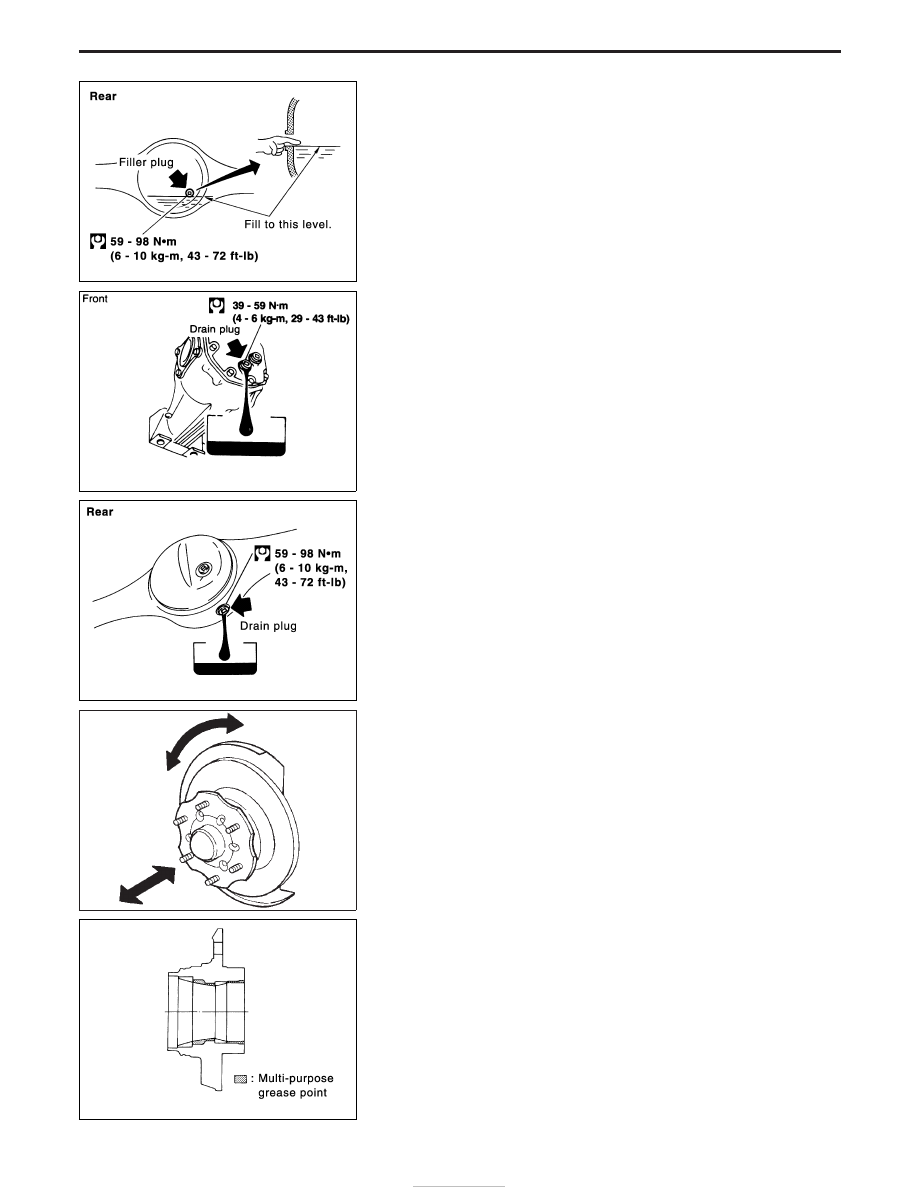

Changing Differential Gear Oil

Oil capacity:
Front

R180A

1.3 liters (2-1/4 Imp pt)

Oil capacity:
Rear

H233B

2.8 liters (4-7/8 Imp pt)

Checking Front Wheel Bearing Grease

I

Check that wheel bearings operate smoothly.

I

Check front wheel bearings for grease leakage and water or
dust entry.

I

Replace front wheel bearings or front wheel bearing grease if
wheel bearings do not turn smoothly.

Repacking Front Wheel Bearing Grease

Apply multi-purpose grease sparingly to the following parts:

I

Threaded portion of spindle

I

Contact surface between wheel bearing washer and outer
wheel bearing

I

Grease seal lip

I

Hub cap or wheel hub (as shown at left)

YMA011

SMA617

YMA012

SMA571A

YMA013

CHASSIS AND BODY MAINTENANCE

Checking Differential Gear Oil (Cont’d)

MA-39
