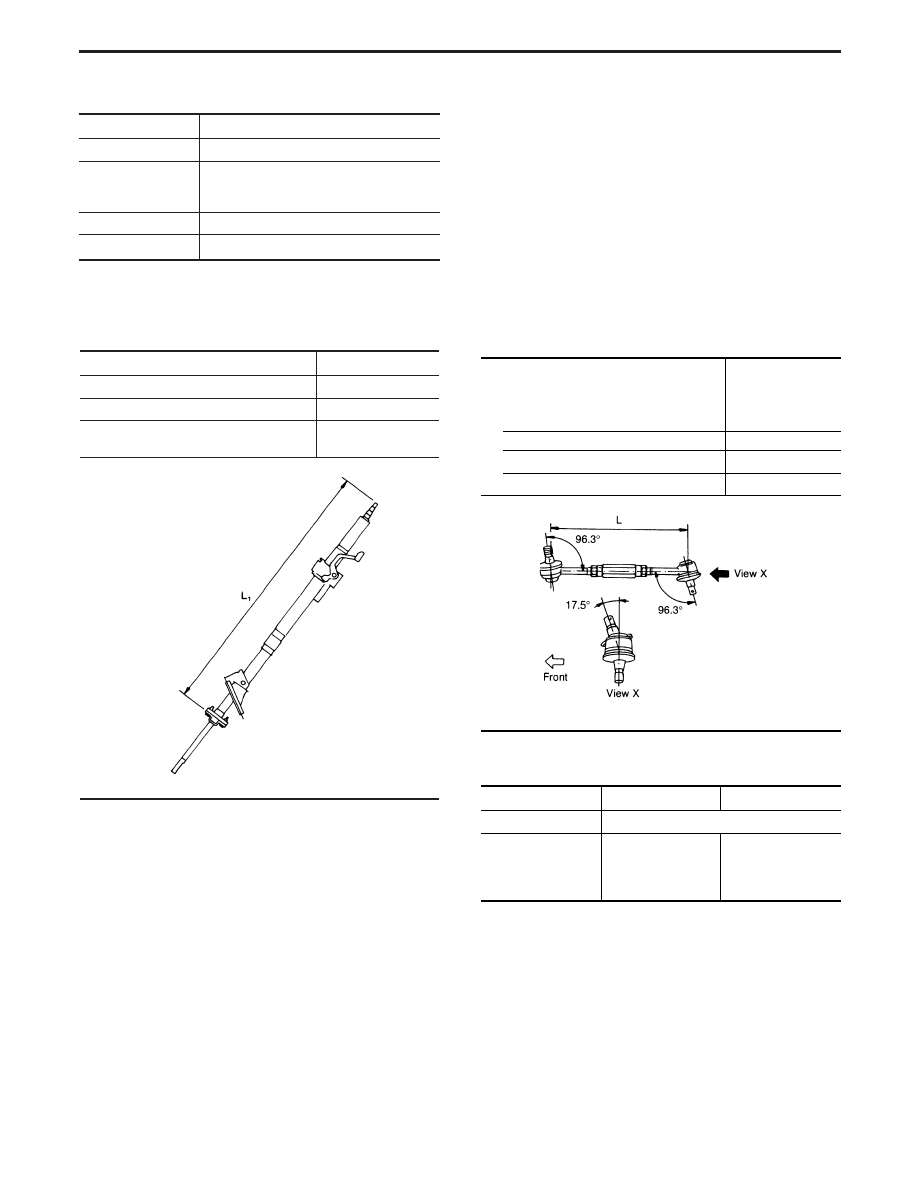

General Specifications

Models

All

Steering gear type

ZF 8054

Turns of steering
wheel
(Lock to lock)

3.86

Overall gear ratio

17.1 : 1

Steering column type

Collapsible, adjustable height

Inspection and Adjustment

STEERING WHEEL AND COLUMN

Applied model

AIR BAG

Steering wheel axial play

mm (in)

0 (0)

Steering wheel play

mm (in)

35 (1.38) or less

Steering column length “L”

mm (in)

830.5 - 832.7

(32.697 - 32.783)

EST018

STEERING GEAR AND LINKAGE

Ball joint and swivel joint

Rotating torque “B”

N

⋅

m (kg-m, in-lb)

0.5 - 5.0

(0.05 - 0.51,

4 - 44)

Axial end play “C”

mm (in)

0 - 0.2 (0 - 0.008)

Radial play “D”

mm (in)

0 (0)

Length “L”

mm (in)

287 (11.30)

SST583B

OIL PUMP

Unit: kPa (bar, kg/cm

2

, psi)

Engine

ZD30DDTi

TD27Ti

Make

UNISIA

Max. pressure

9,800 - 10,500

(98.0 - 105.0,

99.96 - 107.10,

1,421 - 1,523)

8,800 - 9,200

(88 - 92,

89 - 93,

1,276 - 1,334)

SERVICE DATA AND SPECIFICATIONS (SDS)

ST-22

TRANSFER

SECTION

TF

CONTENTS

PREPARATION

................................................................2

ON-VEHICLE SERVICE

..................................................4

Replacing Oil Seal .......................................................4

REMOVAL AND INSTALLATION

....................................7

Removal.......................................................................7
Installation....................................................................7

TRANSFER GEAR CONTROL

.......................................8

MAJOR OVERHAUL

.......................................................9

Case Components .......................................................9
Gear Components .....................................................10
Shift Control Components ......................................... 11

DISASSEMBLY

..............................................................12

REPAIR FOR COMPONENT PARTS

............................17

Mainshaft ...................................................................17
Front Drive Shaft .......................................................19
Counter Gear .............................................................20
Main Gear ..................................................................21
Front Case .................................................................23
Front Case Cover ......................................................23
Bearing Retainer........................................................23
Rear Case..................................................................24
Shift Control Components .........................................24

ASSEMBLY

....................................................................26

SERVICE DATA AND SPECIFICATIONS (SDS)

..........33

General Specifications...............................................33
Inspection and Adjustment ........................................33

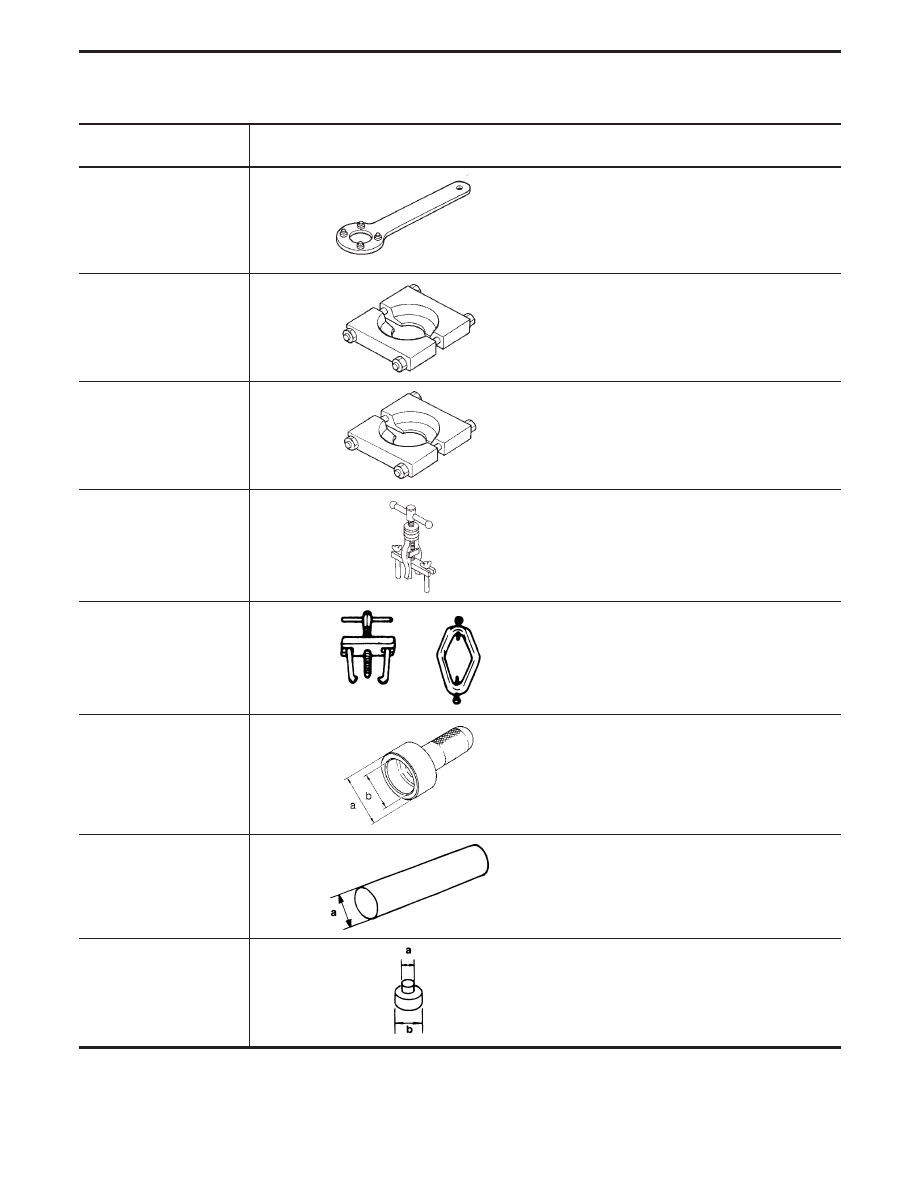

SPECIAL SERVICE TOOLS

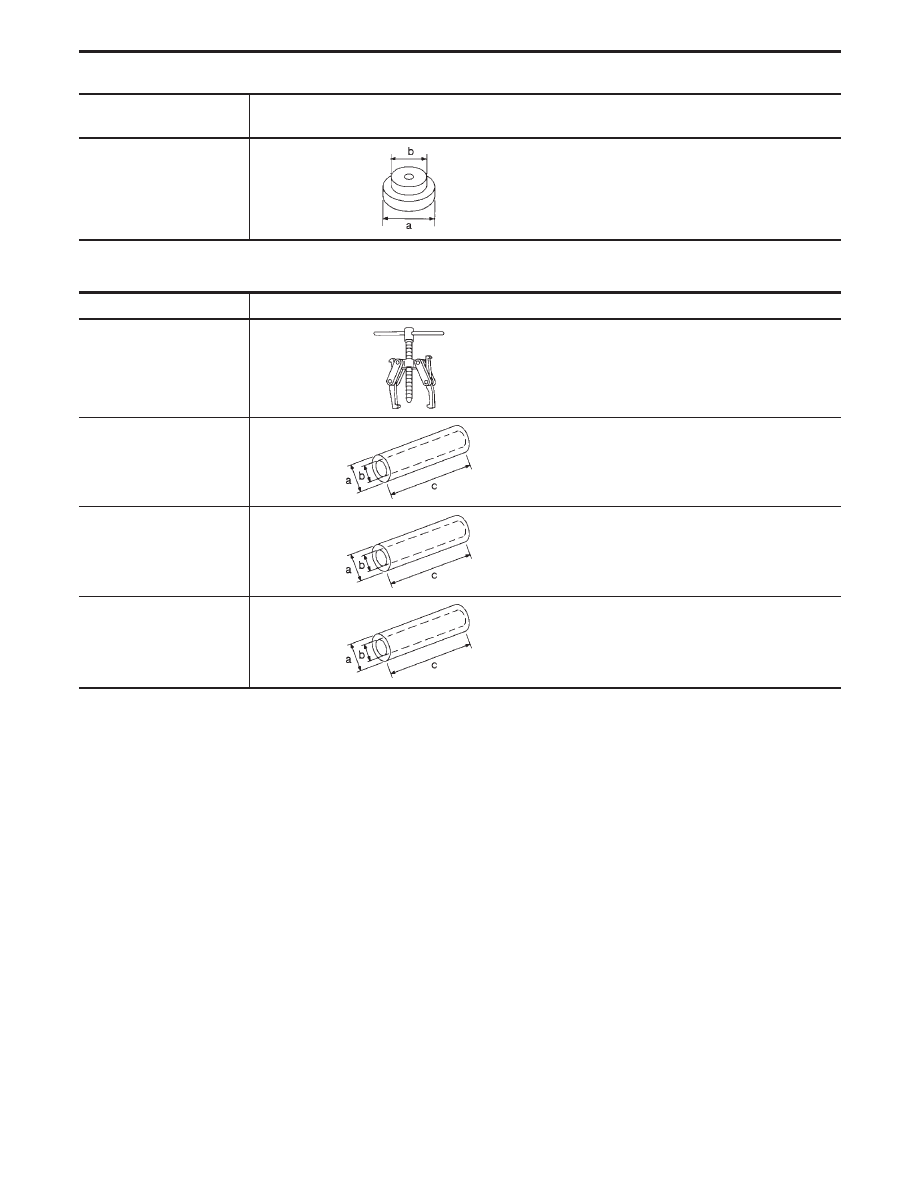

*: Special tool or commercial equivalent

Tool number
Tool name

Description

ST38060002*
Flange wrench

Removing companion flange nut
Installing companion flange nut

ST30021000*
Puller

Removing counter gear front bearing
(Use with ST36710010)

ST30031000*
Puller

Removing counter gear rear bearing
(Use with ST36710010)

ST33290001*
Puller

Removing center case oil seal
Removing rear oil seal

ST33051001*
Puller

Removing companion flange

ST30720000*
Drift

Installing center case oil seal
Installing rear oil seal

a: 77 mm (3.03 in) dia.

b: 55.5 mm (2.185 in) dia.

ST36710010*
Drift

Removing counter gear front bearing
(Use with ST30021000)
Removing counter gear rear bearing
(Use with ST30031000)

a: 34.5 mm (1.358 in) dia.

ST33061000*
Drift

Removing main gear bearing

a: 28.5 mm (1.122 in) dia.

b: 38 mm (1.50 in) dia.

PREPARATION

TF-2

*: Special tool or commercial equivalent

Tool number
Tool name

Description

ST30613000*
Drift

Installing main gear bearing
Installing cover oil seal

a: 72 mm (2.83 in) dia.

b: 48 mm (1.89 in) dia.

COMMERCIAL SERVICE TOOLS

Tool name

Description

Puller

Removing front drive shaft front bearing
Removing front drive shaft rear bearing
Removing main gear bearing

Drift

Installing shift shaft oil seal

a: 26 mm (1.02 in) dia.

b: 20 mm (0.79 in) dia.

c: 150 mm (5.91 in)

Drift

Installing mainshaft rear bearing

a: 50 mm (1.97 in) dia.

b: 42 mm (1.65 in) dia.

c: 180 mm (7.09 in)

Drift

Installing L & H hub

a: 60 mm (2.36 in) dia.

b: 50 mm (1.97 in) dia.

c: 60 mm (2.36 in)

PREPARATION

TF-3
