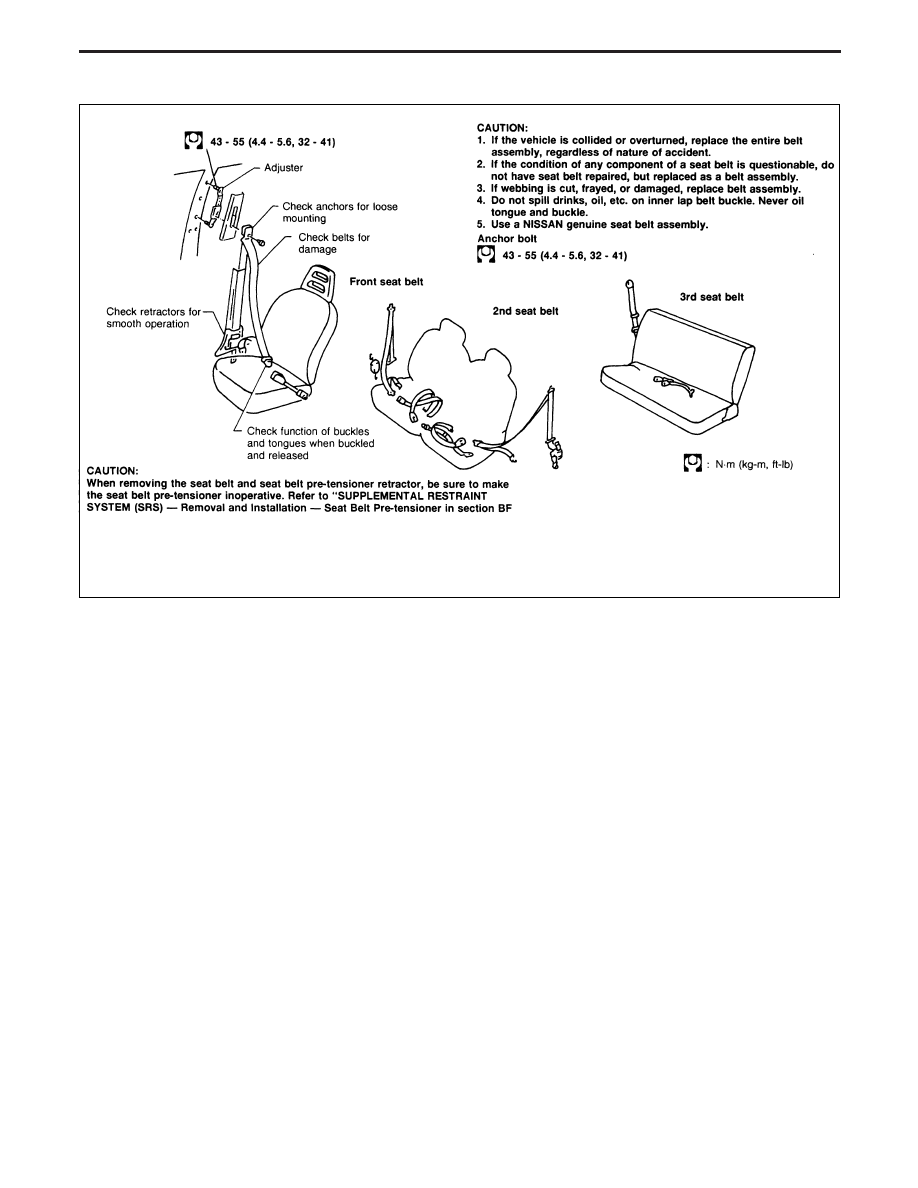

CHECKING SEAT BELTS, BUCKLES, RETRACTORS, ANCHORS AND ADJUSTERS

NMA059

CHASSIS AND BODY MAINTENANCE

Body (Cont’d)

MA-46

Checking Body Corrosion

Visually check the body sheet metal panel for corrosion, paint damage (scratches, chipping, rubbing, etc.) or
damage to the anti-corrosion materials. In particular, check the following locations.
Hemmed portion
Hood front end, door lower end, trunk lid rear end, etc.
Panel joint
Side sill of rear fender and center pillar, rear wheel housing of rear fender, around strut lower in engine
compartment, etc.
Panel edge
Trunk lid opening, sun roof opening, fender wheel-arch flange, fuel filler lid flange, around holes in panel, etc.
Parts contact
Waist moulding, windshield moulding, bumper, etc.
Protectors
Damage or condition of mudguard, fender protector, chipping protector, etc.
Anti-corrosion materials
Damage or separation of anti-corrosion materials under the body.
Drain holes
Condition of drain holes at door and side sill.
When repairing corroded areas, refer to the Corrosion Repair Manual.

CHASSIS AND BODY MAINTENANCE

MA-47

Engine Maintenance

INSPECTION AND ADJUSTMENT

Drive belt deflection

Unit: mm (in)

Used belt deflection

Deflection of

new belt

Limit

Deflection after

adjustment

Engine

TD27Ti

TD27Ti

TD27Ti

Alternator

20

(0.79)

11 - 13

(0.43 - 0.51)

9 - 11

(0.35 - 0.43)

Air conditioner

12

(0.47)

6 - 7.5

(0.236 - 0.295)

5 - 6.5

(0.197 - 0.256)

Power steering
oil pump

15

(0.59)

8 - 9.5

(0.315 - 0.374)

7 - 8.5

(0.276 - 0.335)

Applied pushing
force

98 N (10 kg, 22 lb)

Oil capacity (Refill capacity)

TD27Ti engine

Unit:



(Imp qt)

With oil filter change

6.2 (5-1/2)

Without oil filter change

5.5 (4-7/8)

ZD30DDTi engine

Unit:



(Imp qt)

With oil filter change

6.7 (5-7/8)

Without oil filter change

6.2 (5-1/2)

Cooling system check

Unit: kPa (bar, kg/cm

2

, psi)

Cooling system testing pressure

98 (0.98, 1.0, 14)

Radiator cap relief pressure

78 - 98

(0.78 - 1.0, 0.8 - 1.0, 11 - 14)

Coolant capacity (Refill capacity)

Unit:



(Imp qt)

Engine

TD27Ti

ZD30DDTi

Without reservoir tank

10 (8-3/4)

10.6 (9-3/8)

Reservoir tank

0.8 (3/4)

0.75 (5/8)

Valve clearance (Hot)

Unit: mm (in)

Engine

TD27Ti

Intake

0.25 (0.0098)

Exhaust

Injection nozzle

Unit: kPa (bar, kg/cm

2

, psi)

Engine

TD27Ti

Initial injection pressure

New

12,259 - 12,749 (122.6 - 127.5, 125 -

130, 1,778 - 1,849)

Used

12,749 - 13,730 (127.5 - 137.3, 130 -

140, 1,849 - 1,991)

Idle speed

Unit: rpm

Engine

TD27Ti

With A/C

850±50

Without A/C

700±50

SERVICE AND SPECIFICATIONS (SDS)

MA-48

Chassis and Body Maintenance

INSPECTION AND ADJUSTMENT

Clutch

Unit: mm (in)

Vehicle model

All

Pedal free height

RHD

210 - 220

(8.27 - 8.66)

LHD

227 - 237

(8.94 - 9.33)

Pedal free play

1.0 - 3.0 (0.039 - 0.118)

Pedal free travel

155 - 160 (6.10 - 6.30)

Front axle and front suspension
(Unladen)*1

Unit: degree

Model

H/T VAN

H/T

WAGON

Camber

0°30

′

±30

′

Caster

0°29

′

±30

′

0°30

′

±30

′

0°30

′

±30

′

Kingpin inclination

12°37

′

Toe-in

A-B

mm (in)

3.5 - 5.5

(0.14 - 0.22)

3 - 5

(0.12 - 0.20)

3 - 5

(0.12 - 0.20)

Front wheel turning
angle (degrees)

(Full turn)*2

Inside

34°27

′

Outside

33°38

′

*1: Fuel, radiator coolant and engine oil full.

Spare tire, jack, hand tools and mats in designated positions.

*2: Wheel turning force (at circumference of steering wheel) of 98 to

147 N (10 to 15 kg, 22 to 33 lb) with engine idle.

Brake

Disc brake

mm (in)

LD28VA

Pad

Standard thickness

15.5 (0.61)

Minimum thickness

2.0 (0.079)

Rotor

Standard thickness

2.60 (1.02)

Minimum thickness

24.0 (0.94)

Drum brake

mm (in)

LT28

Lining

Standard thickness

Leading

8.95 (0.352)

Trailing

3.95 (0.156)

Minimum thickness

1.52 (0.06)

Drum

Standard diameter

280 (11.02)

Maximum diameter

282 (11.10)

Pedal

mm (in)

RHD

LHD

Free height

196 - 206

(7.7 - 8.1)

210 - 220

(8.3 - 8.7)

Free play

1.0 - 3.0 (0.039 - 0.118)

Full stroke

137.7 - 148.7

(5.42 - 5.85)

142.5 - 152.5

(5.61 - 6.00)

Parking brake

Number of notches [at pulling
force 196 N (20 kg, 44 lb)]

9 - 10

SERVICE AND SPECIFICATIONS (SDS)

MA-49
