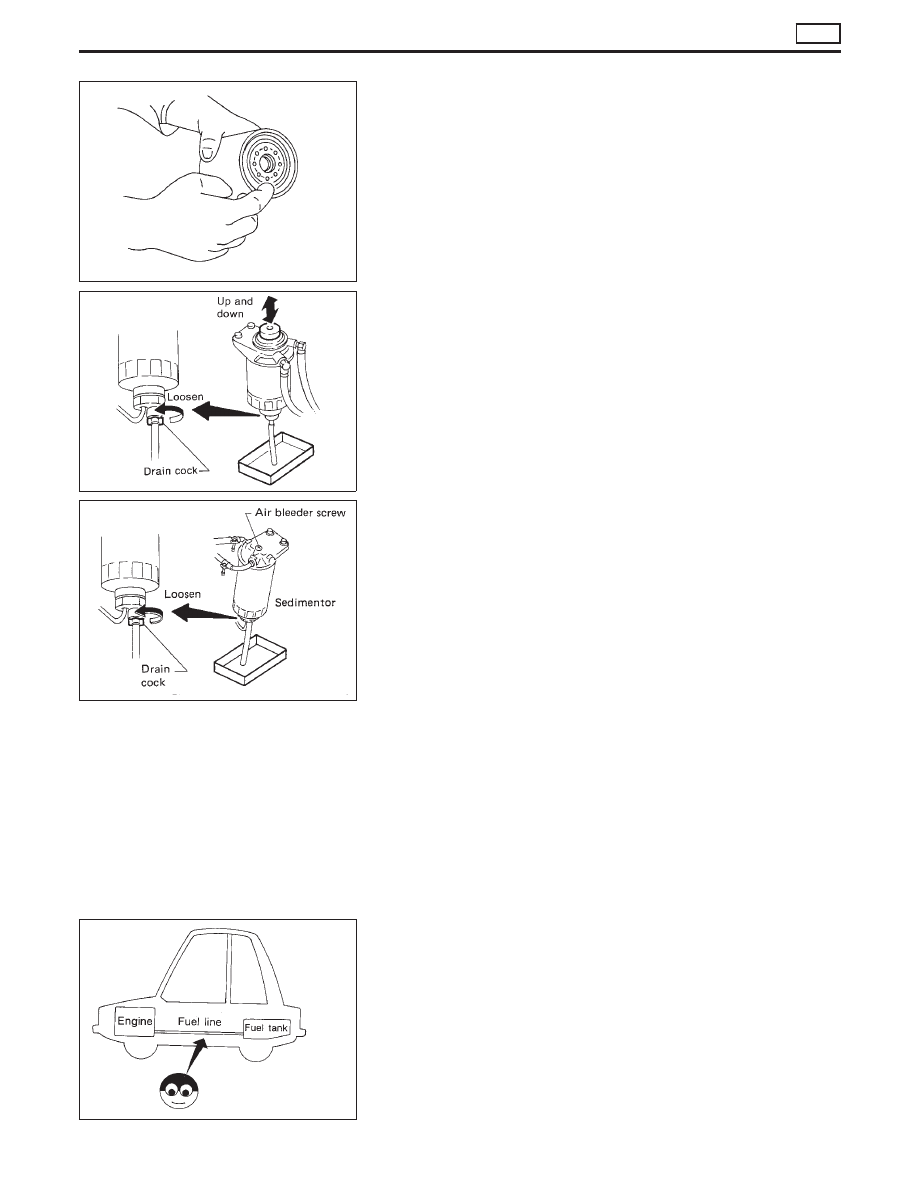

4. Wipe clean fuel filter mounting surface on fuel filter bracket and

smear a little fuel on rubber seal of fuel filter.

5. Screw fuel filter on until a slight resistance is felt, then tighten

an additional more than 2/3 or a turn.

6. Install fuel filter sensor to new fuel filter. (Type A)
7. Bleed air from fuel filter.
Refer to “Air Bleeding” in EC section.
8. Start engine and check for leaks.

DRAINING WATER

1. Drain water as follows.
Type A
Loosen drain cock and drain water.
Loosening drain cock four to five turns causes water to start
draining. Do not remove drain cock by loosening it exces-
sively.
If water does not drain properly, move the priming pump up and
down.

Type B
Loosen air bleeder screw from the sedimentor cover and then
loosen drain cock and drain water.
Loosening drain cock four to five turns causes water to start
draining. Do not remove drain cock by loosening it exces-
sively.

2. Bleed air.
Refer to “Air Bleeding” in EC section.

Checking Fuel Lines

Check fuel lines and tank for proper attachment, leaks, cracks,
damage, loose connections, chafing and deterioration.

CAUTION:

Keep clean parts with compressed air when assembling.

SMA010

SMA825B

SMA281C

SMA803A

ENGINE MAINTENANCE

ZD

Checking and Replacing Fuel Filter and
Draining Water (Cont’d)

MA-34

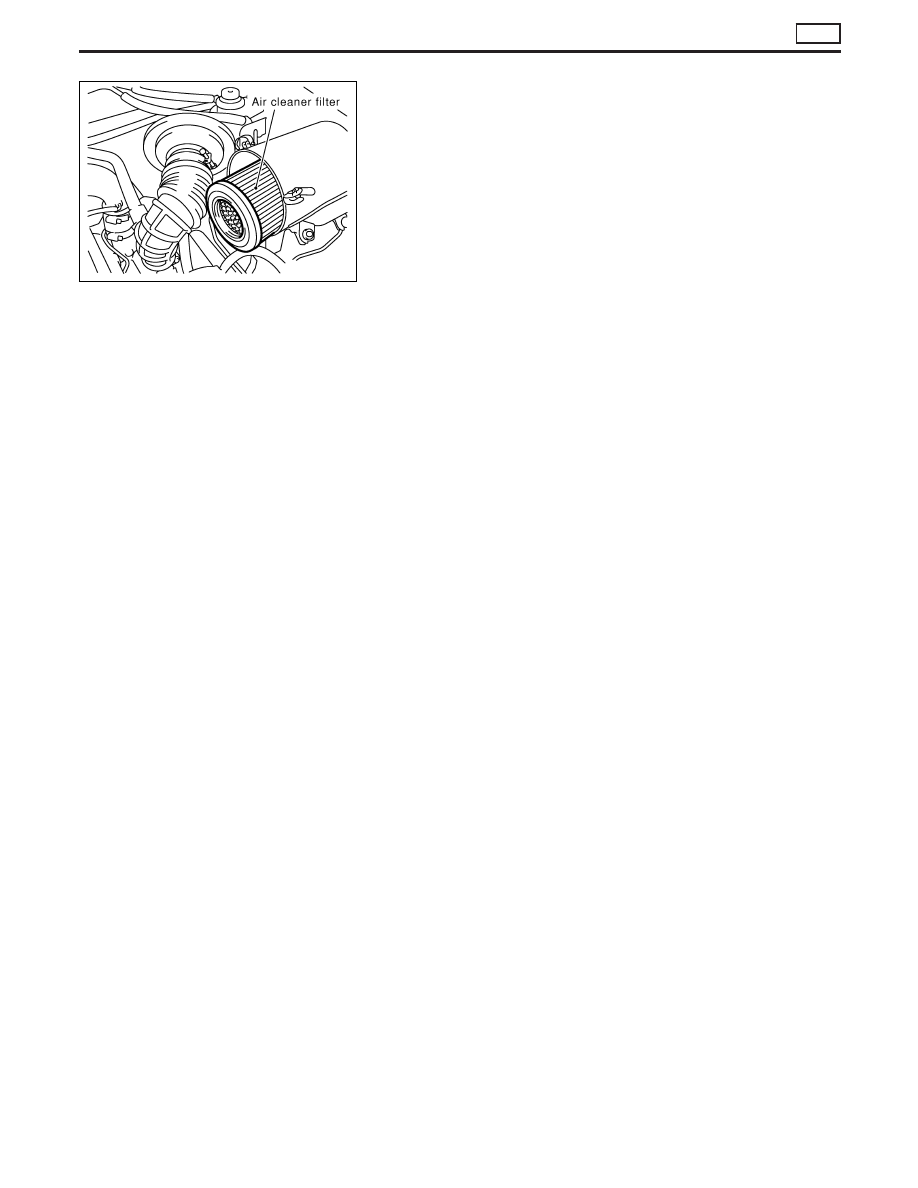

Cleaning and Replacing Air Cleaner Filter

VISCOUS PAPER TYPE

The viscous paper type air cleaner filter does not require any clean-
ing operation between renewal.

SMA151D

ENGINE MAINTENANCE

ZD

MA-35

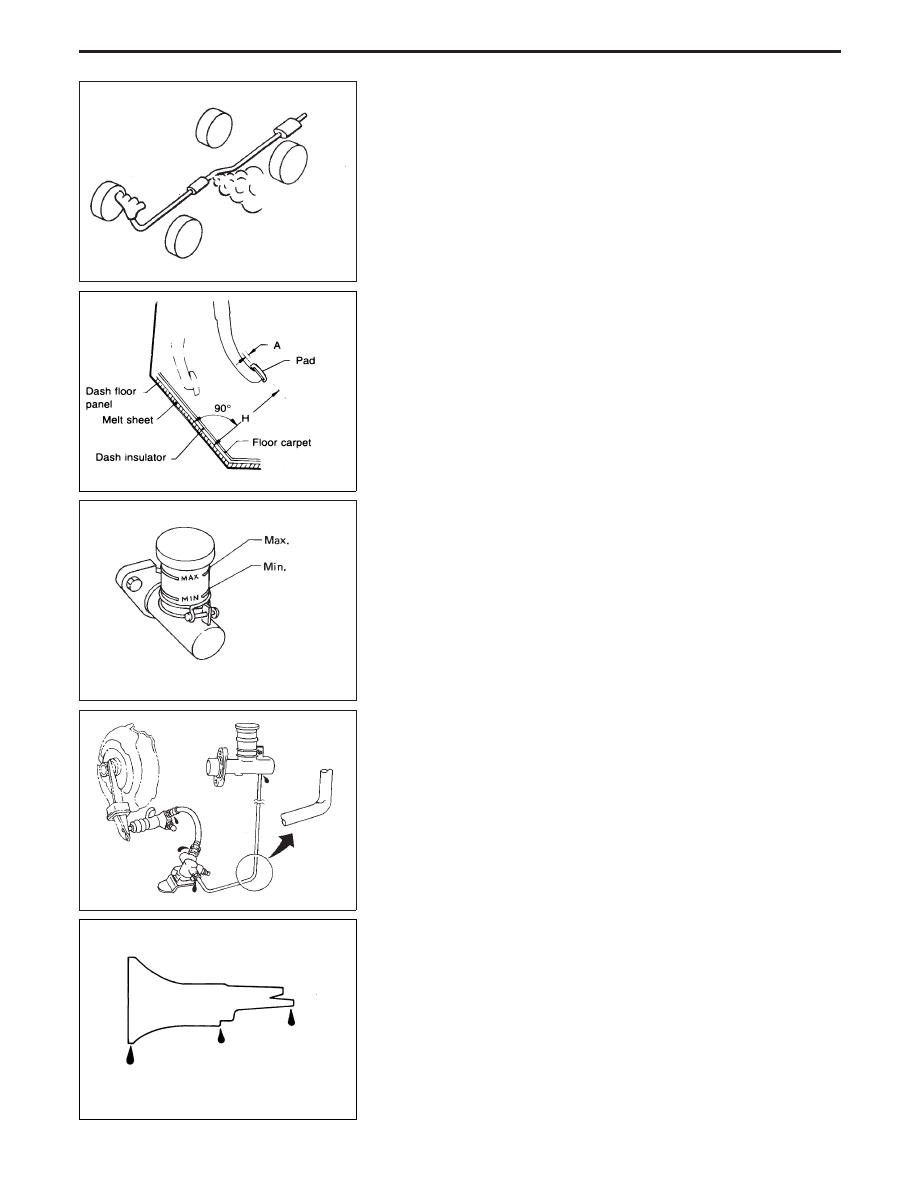

Checking Exhaust System

Check exhaust pipes, muffler and mounting for proper attachment,
leaks, cracks, damage, loose connections, chafing and deteriora-
tion. Replace all defective parts.

Checking Clutch Operation

Check clutch pedal height, free play and smooth operation.

Pedal height “H”:

RHD:

210 - 220 mm (8.27 - 8.66 in)

LHD:

227 - 237 mm (8.94 - 9.33 in)

Pedal free play “A”:

1.0 - 3.0 mm (0.039 - 0.118 in)

If necessary, adjust clutch pedal height and pedal free play. Refer
to Section CL.

Checking Clutch Fluid Level and Leaks

I

If fluid level is extremely low, check clutch system for leaks.

Checking Clutch System

Check fluid lines and operating cylinder for improper attachment,
cracks, damage, loose connections, chafing and deterioration.

Checking M/T Oil

1. Check for oil leakage.

SMA211A

SMA438A

SMA941B

SMA741A

SMA429A

CHASSIS AND BODY MAINTENANCE

MA-36

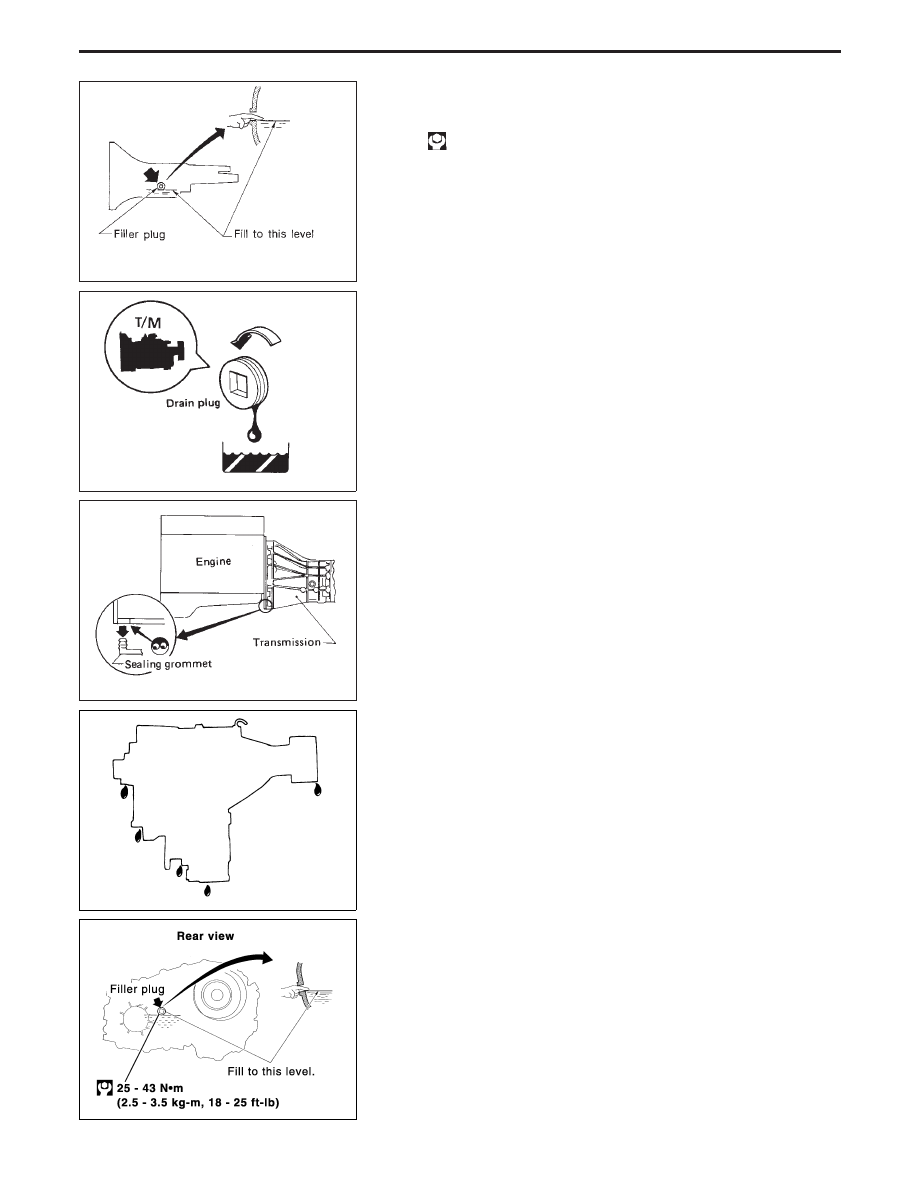

2. Check oil level.
Never start engine while checking oil level.

Filler plug:

: 25 - 34 N

⋅

m (2.5 - 3.5 kg-m, 18 - 25 ft-lb)

Changing M/T Oil

Oil capacity:

3.5 liters (6-1/8 Imp pt)

Checking Water Entry

Check water entry in the clutch housing by removing the seal-
ing grommet, whenever driving in deep water or mud.

Checking Transfer Oil

1. Check transfer for leakage.

2. Check oil level.
Never start engine while checking oil level.
“DEXRON

TM

” type Automatic Transmission Fluid is used for

the transfer in the factory. Never add gear oil (API GL-4) to
Automatic Transmission Fluid.

SMA103

SMA255A

SMA369B

SMT483A

YMA009

CHASSIS AND BODY MAINTENANCE

Checking M/T Oil (Cont’d)
