Nissan Terrano r20e. Manual - part 361

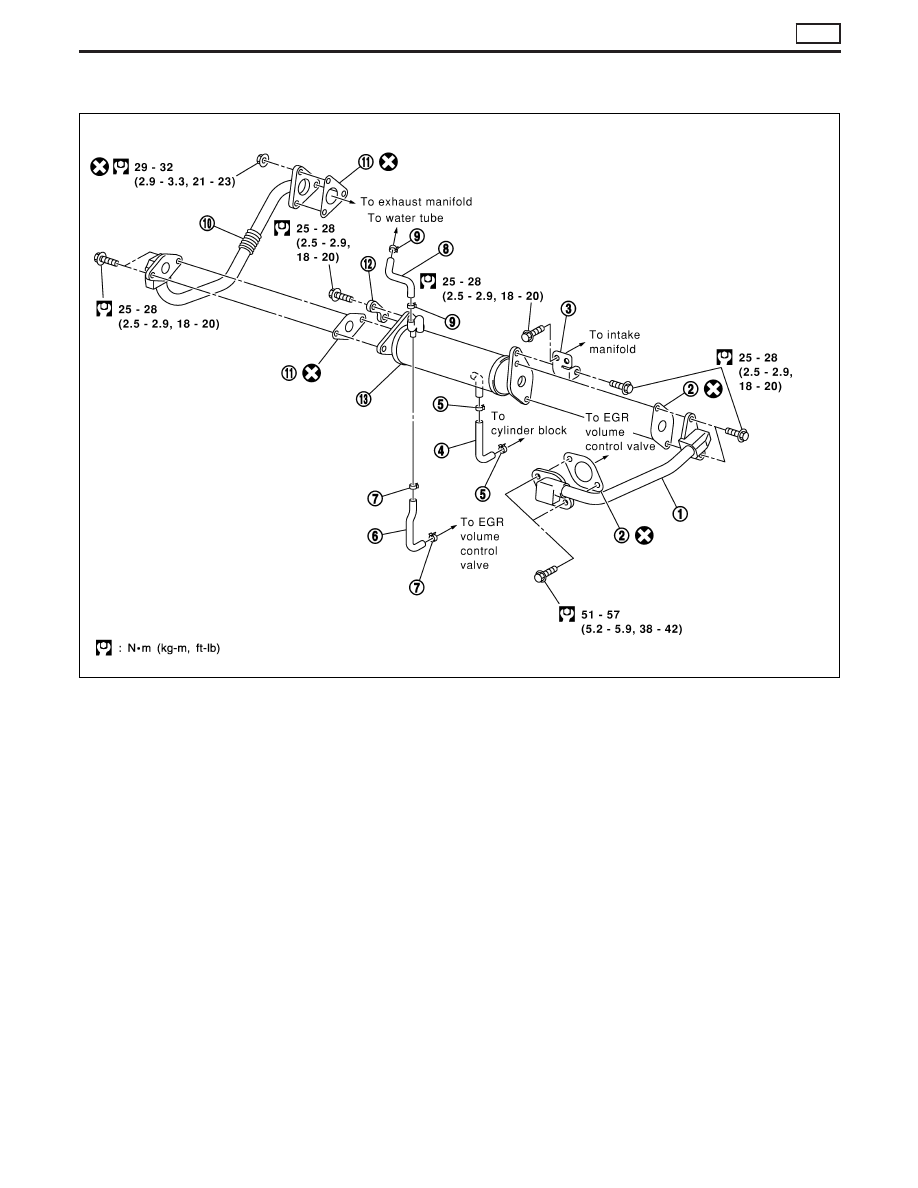

EGR Cooler

q

1

EGR tube assembly

q

2

Gasket

q

3

EGR cooler bracket

q

4

Water hose

q

5

Clamp

q

6

Water hose

q

7

Clamp

q

8

Water hose

q

9

Clamp

q

10

EGR tube

q

11

Gasket

q

12

EGR cooler bracket

q

13

EGR cooler

YLC042

ENGINE COOLING SYSTEM

ZD

LC-16

Engine Lubrication System

Oil pressure check

Engine speed

rpm

Approximate discharge pressure

kPa (bar, kg/cm

2

, psi)

Idle speed

More than 147 (1.47, 1.5, 21)

2,000

More than 539 (5.39, 5.5, 78)

4,000

More than 736 (7.36, 7.5, 107)

Oil pump

Unit: mm (in)

Body to outer gear radial clearance

q

1

0.114 - 0.200

(0.0045 - 0.0079)

Inner gear to outer gear tip clearance

q

2

Less than 0.180 (0.0071)

Body to inner gear axial clearance

q

3

0.05 - 0.09

(0.0020 - 0.0035)

Body to outer gear axial clearance

q

4

0.050 - 0.105

(0.0020 - 0.0041)

Inner gear to brazed portion of housing
clearance

q

5

0.045 - 0.091

(0.0018 - 0.0036)

Regulator valve to oil pump cover clear-
ance

q

6

0.040 - 0.097

(0.0016 - 0.0038)

Engine Cooling System

Radiator

Unit: kPa (bar, kg/cm

2

, psi)

Cap relief pressure

78 - 98

(0.78 - 0.98, 0.8 - 1.0, 11 - 14)

Leakage test pressure

157 (1.57, 1.6, 23)

Thermostat

Valve opening temperature

°C (°F)

82 (180)

Valve lift

mm/°C (in/°F)

More than 10/95 (0.39/203)

SERVICE DATA AND SPECIFICATIONS (SDS)

ZD

LC-17

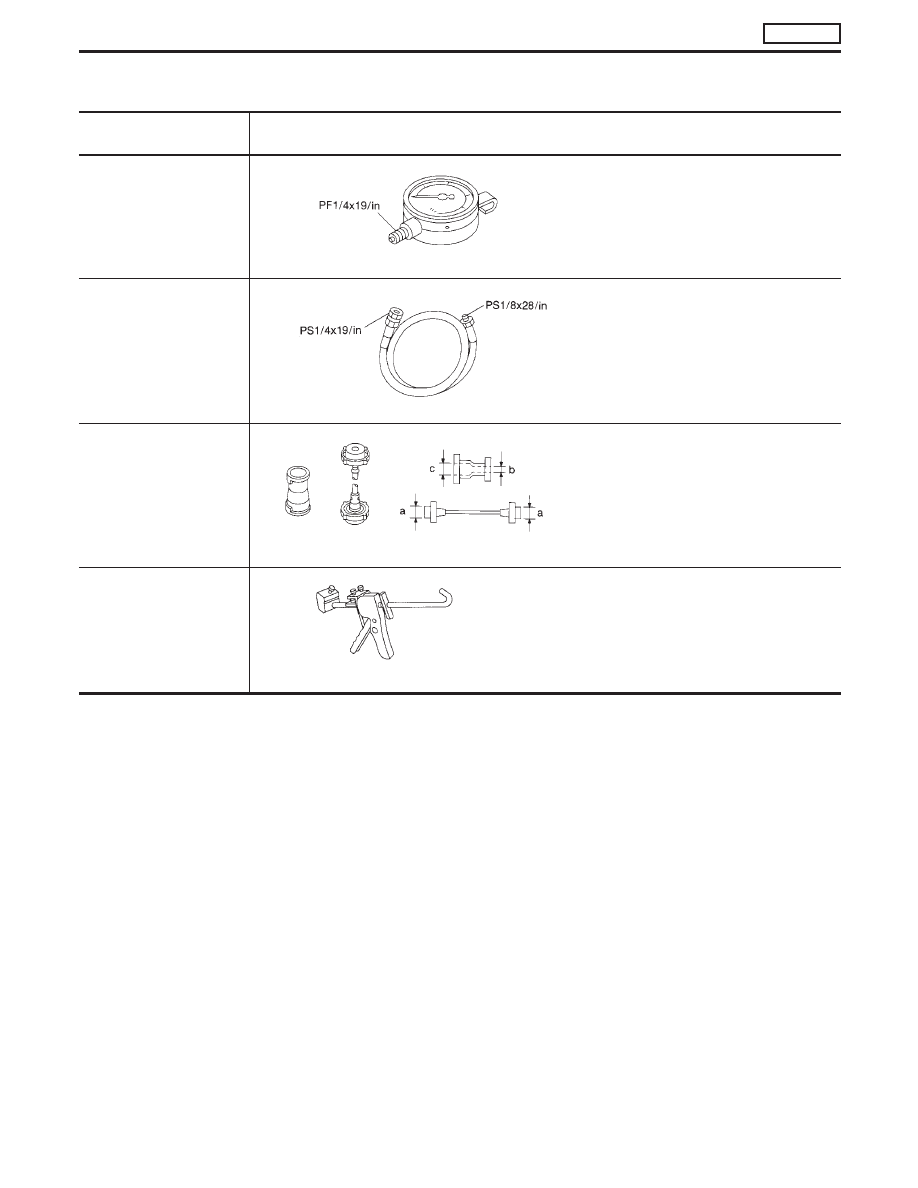

SPECIAL SERVICE TOOLS

Tool number
Tool name

Description

ST25051001
Oil pressure gauge

NT558

Measuring oil pressure
Maximum measuring range:
2,452 kPa (24.5 bar, 25 kg/cm

2

, 356 psi)

ST25052000
Hose

NT559

Adapting oil pressure gauge to cylinder block

EG17650301
Radiator cap tester adapter

NT564

Adapting radiator cap tester to radiator filler
neck

a: 28 (1.10) dia.

b: 31.4 (1.236) dia.

c: 41.3 (1.626) dia.

Unit: mm (in)

WS39930000
Tube presser

NT052

Pressing the tube of liquid gasket

PREPARATION

TD27Ti

LC-18

LIQUID GASKET APPLICATION PROCEDURE

a. Before applying liquid gasket, use a scraper to remove all

traces of old liquid gasket from mating surface.

b. Apply a continuous bead of liquid gasket to mating sur-

faces.
(Use Genuine Liquid Gasket or equivalent.)

I

Be sure liquid gasket is 3.5 to 4.5 mm (0.138 to 0.177
in) wide (for oil pan).

I

Be sure liquid gasket is 2.0 to 3.0 mm (0.079 to 0.118
in) wide (in areas except oil pan).

c. Apply liquid gasket to inner sealing surface around hole

perimeter area.
(Assembly should be done within 5 minutes after coating.)

d. Wait at least 30 minutes before refilling engine oil and

engine coolant.

SEM371C

PRECAUTION

TD27Ti

LC-19
