OIL FILTER

The oil filter is an element type. Refer to “Changing Oil Filter” in MA
section.

Oil Cooler

REMOVAL AND INSTALLATION

1. Drain engine oil and coolant.

Remove catalyst and turbocharger. Refer to “CATALYST AND
TURBOCHARGER” in EM section.

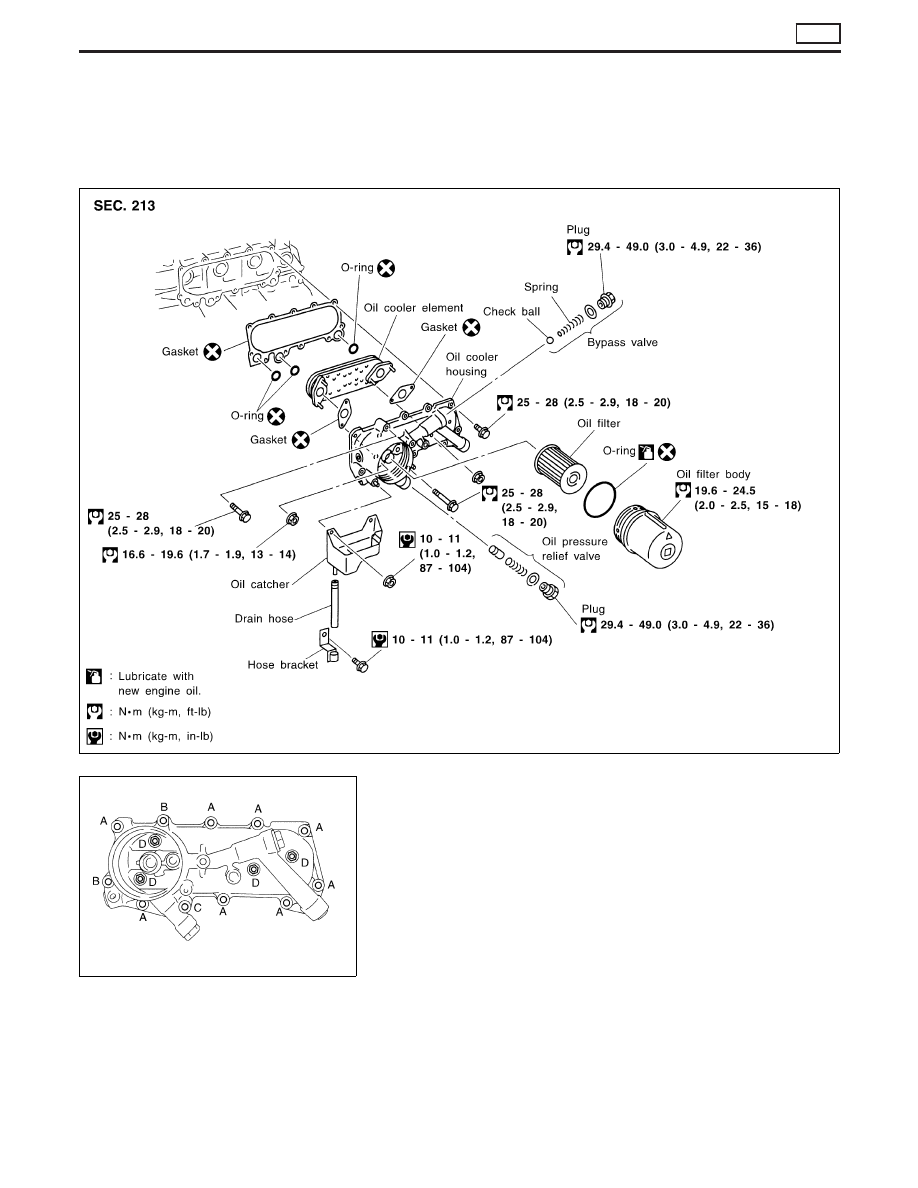

2. Remove bolts A to C then remove oil cooler assembly.

I

Do not remove “D” nuts when removing oil cooler assem-
bly.

Bolt length:

A: 20 mm (0.79 in)
B: 45 mm (1.77 in)
C: 65 mm (2.56 in)

3. Installation is in reverse order of removal.

I

Do not spill coolant on the drive belt.

INSPECTION

1. Check oil cooler for cracks.
2. Check oil cooler for clogging by blowing through coolant inlet.

If necessary, replace oil cooler assembly.

YLC030

JLC381B

ENGINE LUBRICATION SYSTEM

ZD

Oil Jet (Cont’d)

LC-8

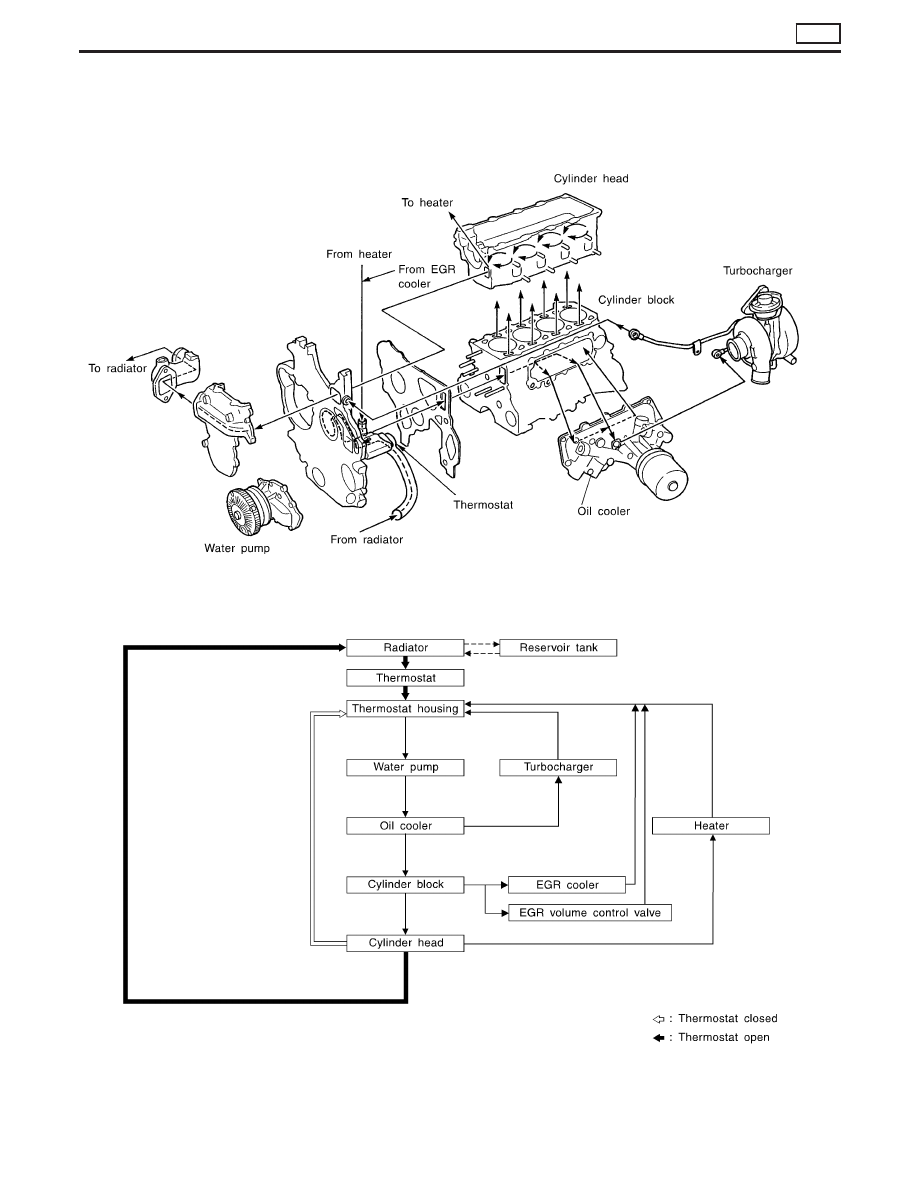

Cooling Circuit

YLC031

ENGINE COOLING SYSTEM

ZD

LC-9

System Check

WARNING:

Never remove the radiator cap when the engine is hot. Serious
burns could occur from high pressure coolant escaping from
the radiator.
Wrap a thick cloth around the cap. Slowly turn it a quarter turn
to allow built-up pressure to escape. Carefully remove the cap
by turning it all the way.

CHECKING COOLING SYSTEM HOSES

Check hoses for the following:

I

Improper attachment

I

Leaks

I

Cracks

I

Damage

I

Chafing

I

Deterioration

CHECKING COOLING SYSTEM FOR LEAKS

To check for leakage, apply pressure to the cooling system with a
tester.

Testing pressure:

157 kPa (1.57 bar, 1.6 kg/cm

2

, 23 psi)

CAUTION:

Higher pressure than specified may cause radiator damage.

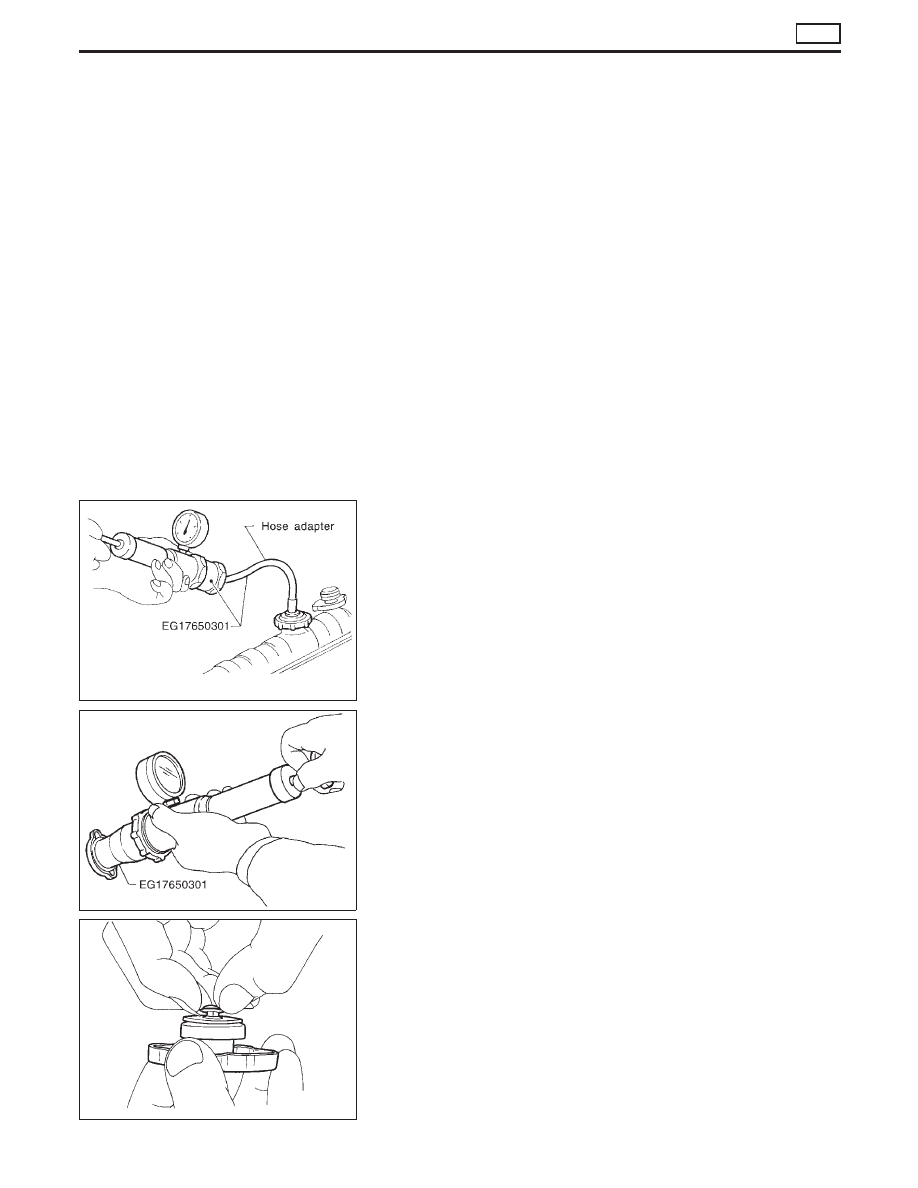

CHECKING RADIATOR CAP

To check radiator cap, apply pressure to cap with a tester.

Radiator cap relief pressure:

Standard

78 - 98 kPa
(0.78 - 0.98 bar, 0.8 - 1.0 kg/cm

2

, 11 - 14 psi)

Pull the negative pressure valve to open it.
Check that it closes completely when released.

SLC134B

SLC135B

SMA967B

ENGINE COOLING SYSTEM

ZD

LC-10

Water Pump

CAUTION:

I

When removing water pump assembly, be careful not to
get coolant on drive belt.

I

Water pump cannot be disassembled and should be
replaced as a unit.

I

Always replace with new gasket.

I

After installing water pump, connect hose and clamp
securely, then check for leaks using radiator cap tester.
Refer to MA section.

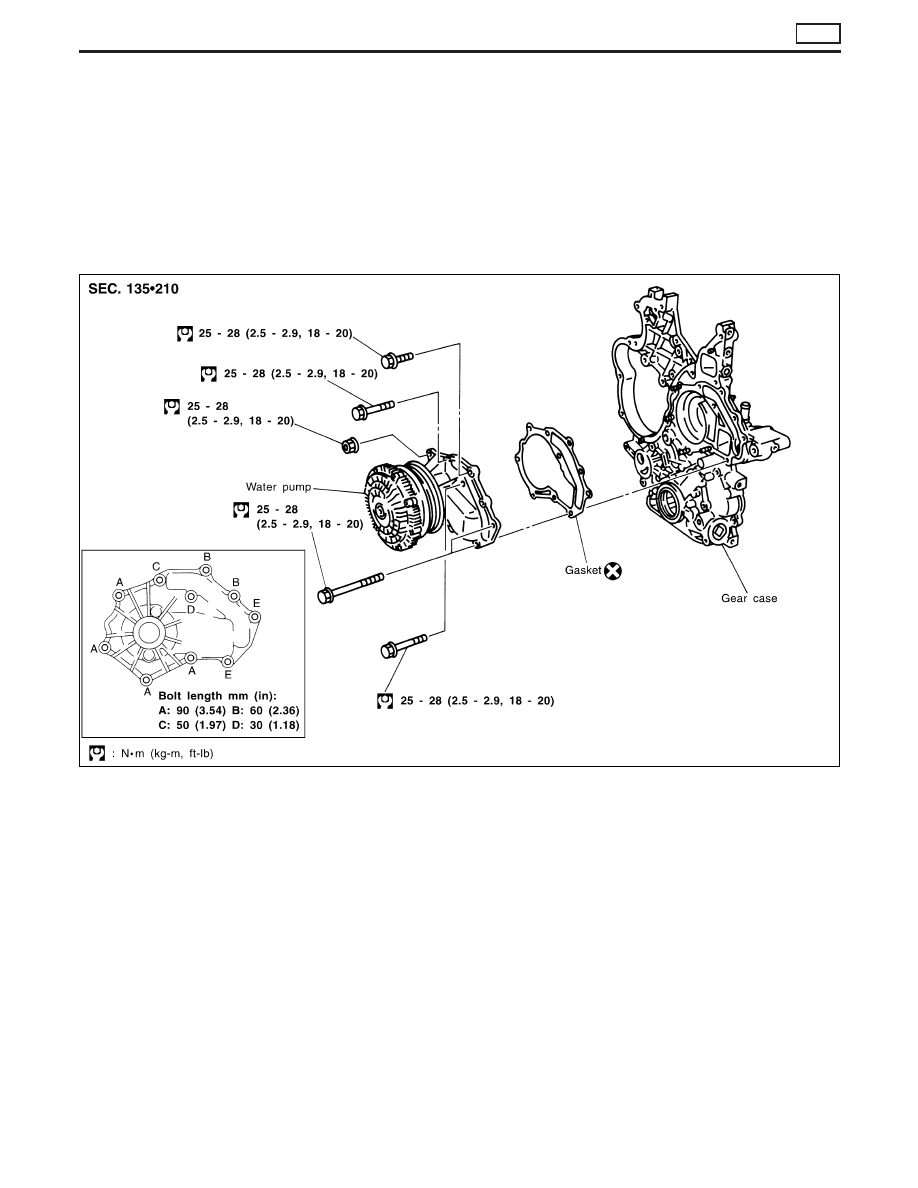

REMOVAL AND INSTALLATION

1. Drain coolant from radiator and cylinder block.

Refer to MA section (“Changing Engine Coolant”, “ENGINE
MAINTENANCE”).

2. Remove radiator upper hose.
3. Remove radiator shroud.
4. Remove cooling fan.
5. Remove drive belt. Refer to MA section, “Checking Drive Belt”.
6. Remove insulator.
7. Remove vacuum pipe.
8. Remove TDC sensor. Refer to EM section, “TDC sensor

removal and installation” in “TIMING GEAR”.

9. Remove fan coupling with water pump.
10. Install in the reverse order of removal.
