YHA397

TROUBLE DIAGNOSES

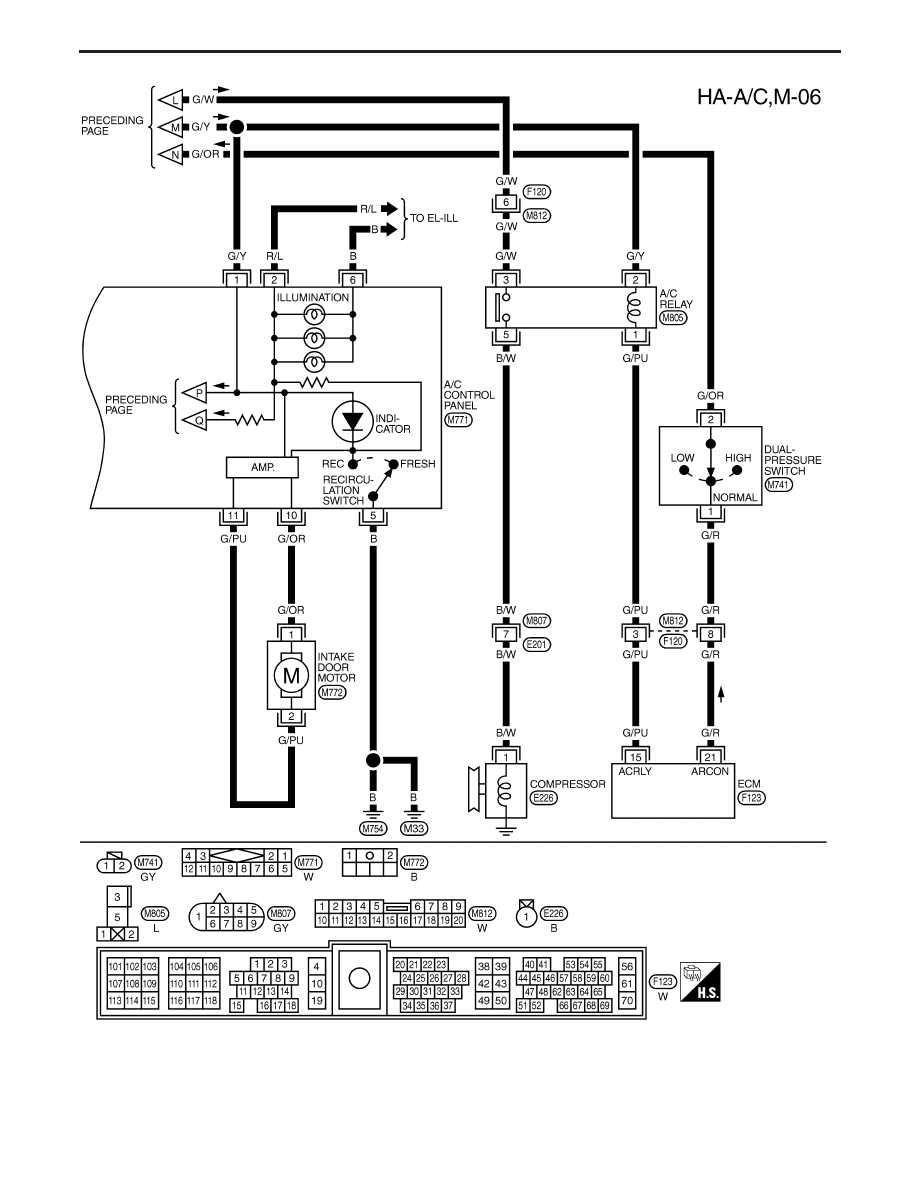

Wiring Diagram (Cont’d)

HA-48

RHD ZD30DDTi ENGINE MODELS

YHA398

TROUBLE DIAGNOSES

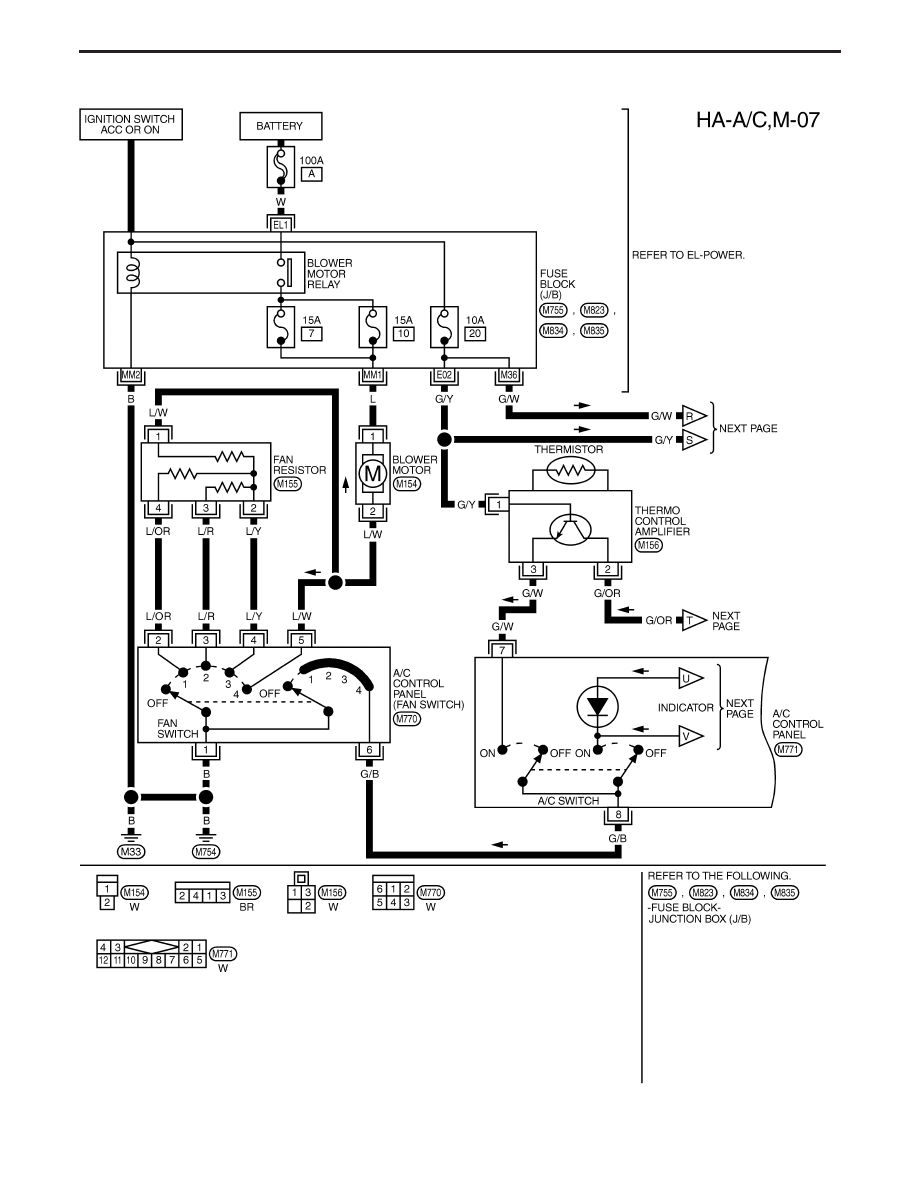

Wiring Diagram (Cont’d)

HA-49

YHA399

TROUBLE DIAGNOSES

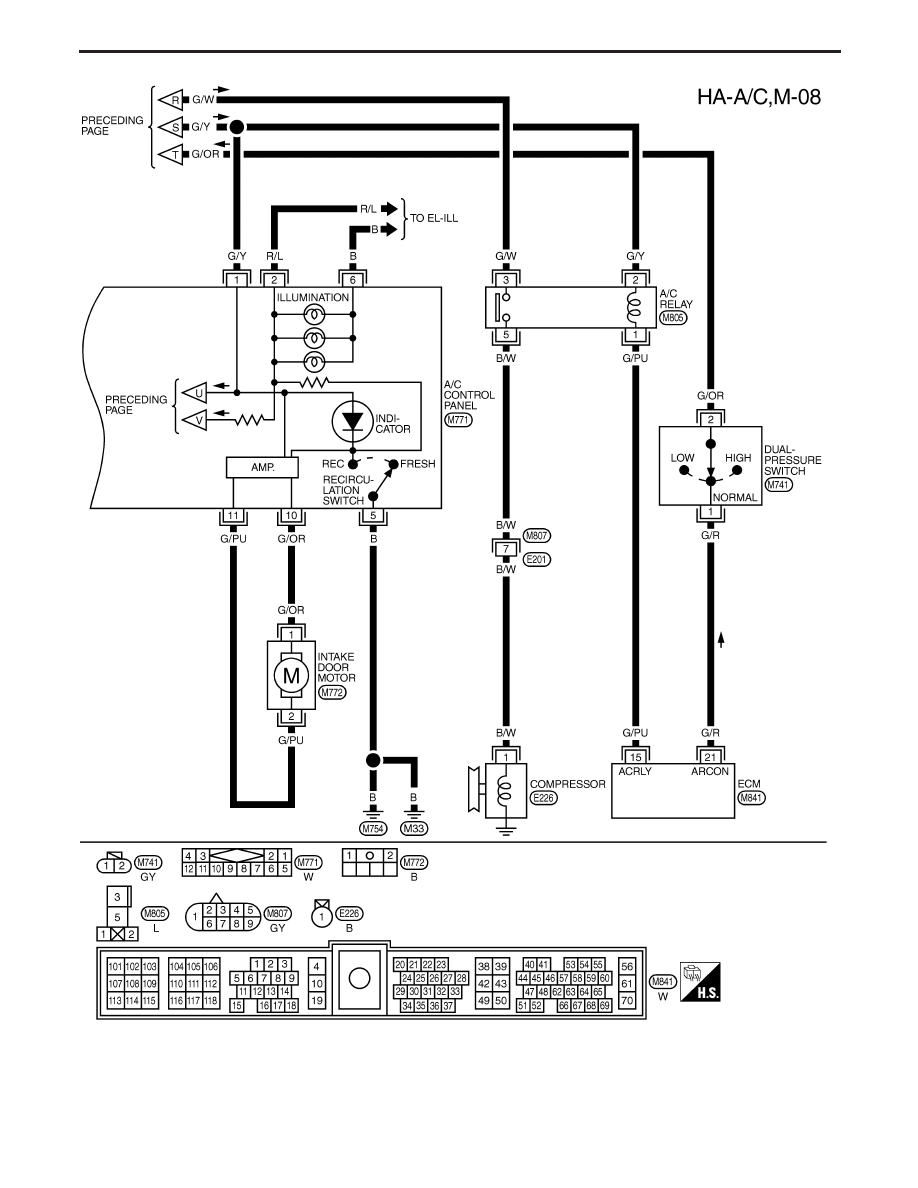

Wiring Diagram (Cont’d)

HA-50

Main Power Supply and Ground Circuit Check

POWER SUPPLY CIRCUIT CHECK FOR A/C SYSTEM

Check power supply circuit for air conditioning system.
Refer to “POWER SUPPLY ROUTING” in EL section and “Wir-
ing Diagram”.

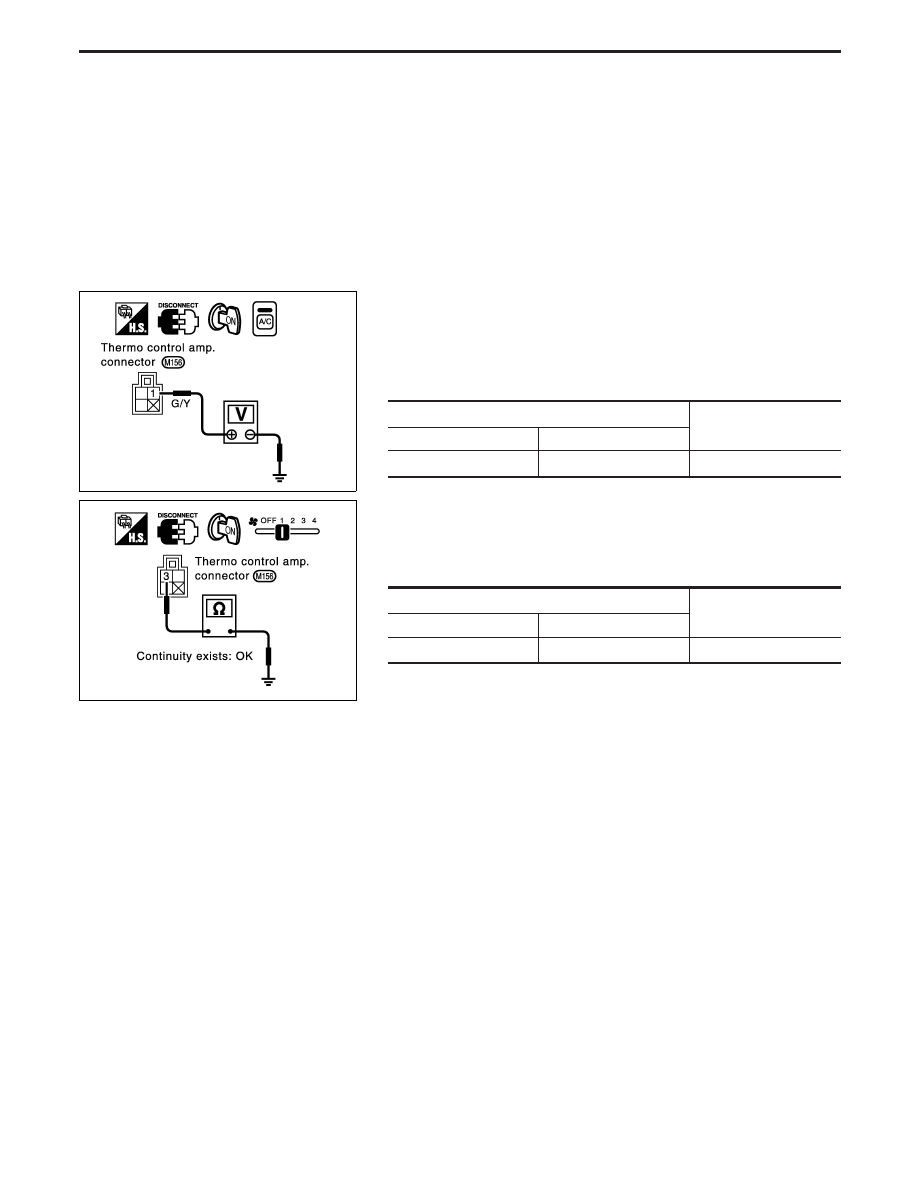

THERMO CONTROL AMP. CHECK

Check power supply circuit for thermo control amp. with ignition
switch ON.
1. Disconnect thermo control amp. harness connector.
2. Connect voltmeter from harness side.
3. Measure voltage across terminal No.

q

1

and body ground.

Voltmeter terminal

Voltage

!

@

q

1

Body ground

Approx. 12V

Check body ground circuit for thermo control amp. with A/C switch
ON and fan switch ON.
1. Disconnect thermo control amp. harness connector.
2. Connect ohmmeter from harness side.
3. Check for continuity between terminal No.

q

3

and body ground.

Ohmmeter terminal

Continuity

!

@

q

3

Body ground

Yes

YHA406

YHA407

TROUBLE DIAGNOSES

HA-51
