Removal and Installation

Turbocharger should not be disassembled.
1. Drain engine coolant.
2. Remove the following:

I

Air duct and intercooler components

I

Heat shield plates

I

Exhaust front tube

I

Oil tubes

I

Water tubes

3. Remove turbocharger from exhaust manifold.
4. Remove turbocharger bracket bolts.

Inspection

Condition 1: Low engine power

Probable cause

Corrective action

Air leak at the connection of compressor housing and suc-
tion hose/inlet tube, or inlet and intake manifold.

E

Correct the connection.

Exhaust gas leak at the connection of turbine housing and
exhaust manifold, connecting tube or exhaust outlet.

E

Correct the connection or replace gasket.

By-pass valve is stuck in open position.

E

Replace turbocharger assembly.

Stuck or worn journal or bearing.

E

Broken shaft.

E

Sludge on back of turbine wheel.

E

Broken turbine wheel.

E

Condition 2: Excessively high engine power

Probable cause

Corrective action

Disconnected or cracked rubber hose of by-pass valve
controller.

E

Correct or replace rubber hose.

By-pass valve is stuck in closed position.

E

Replace turbocharger assembly.

Controller diaphragm is broken.

E

TURBOCHARGER

TD27Ti

EM-119

Condition 3: Excessively high oil consumption, or exhaust shows pale blue smoke

Probable cause

Corrective action

Oil leak at the connection of lubricating oil passage.

E

Correct the connection.

Oil leak at oil seal of turbine.

E

Replace turbocharger assembly.

Oil leak at oil seal of compressor.

E

Worn journal or bearing.

E

Perform the following checks. If NG, replace turbocharger unit.

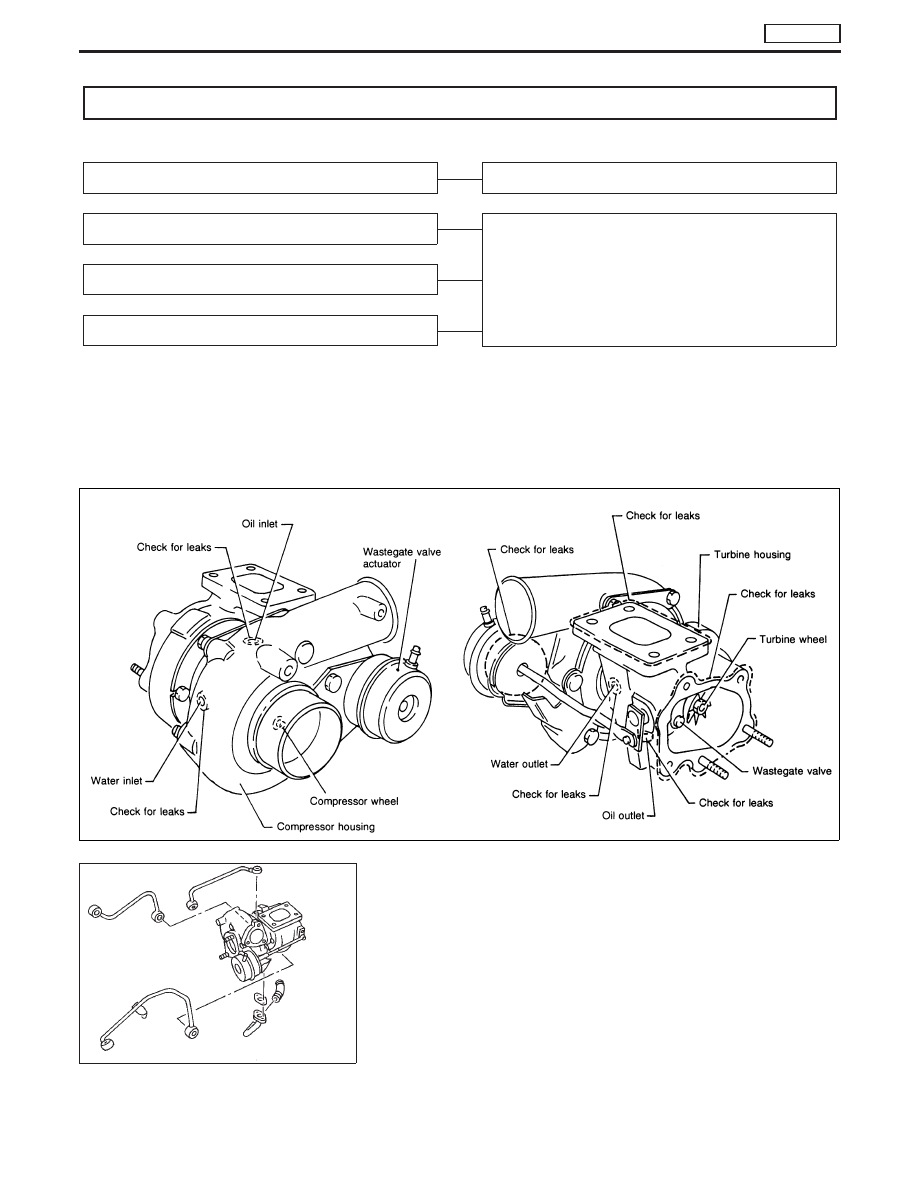

OIL AND WATER TUBES

Check tubes for clogging.

NEM180

SEM029F

TURBOCHARGER

TD27Ti

Inspection (Cont’d)

EM-120

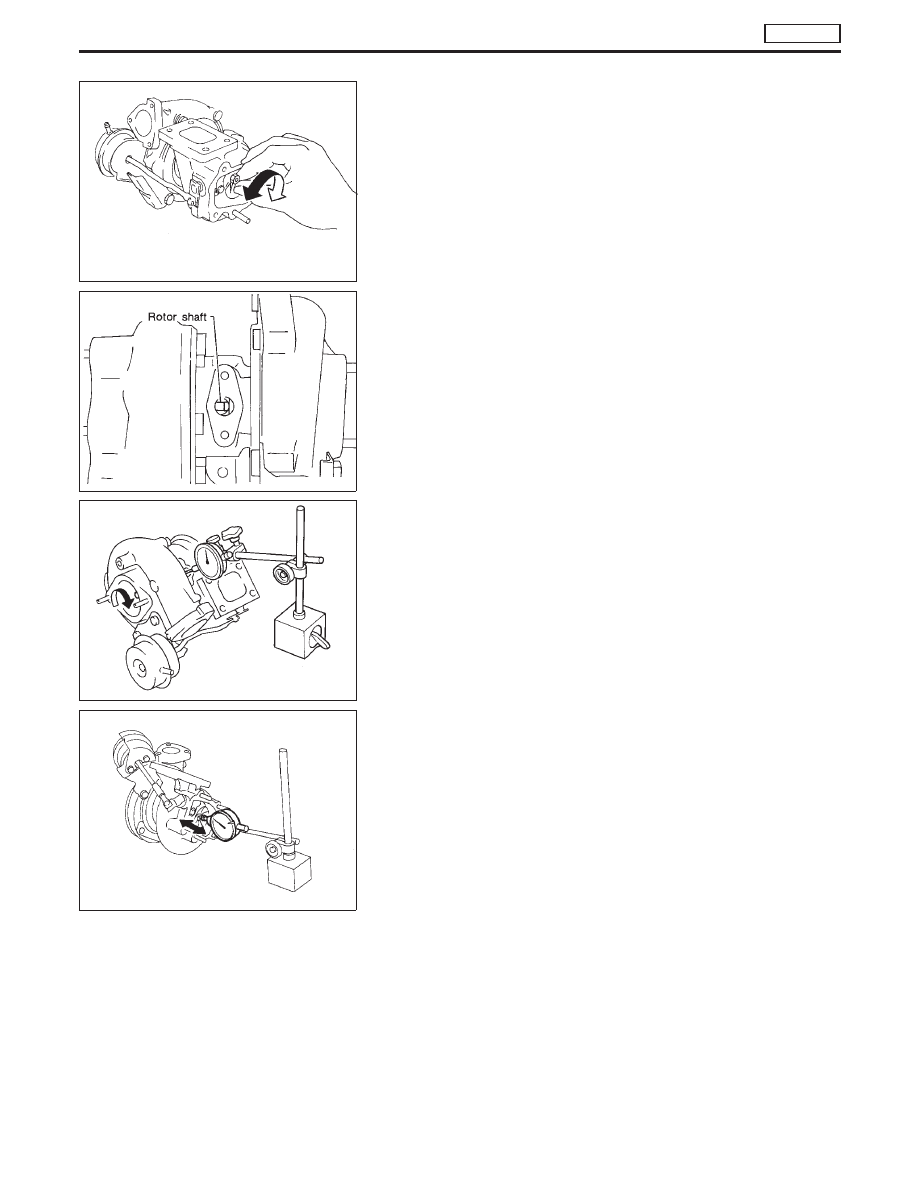

ROTOR SHAFT

1. Check rotor shaft for smooth rotation.

2. Check rotor shaft for carbon deposits.

3. Measure rotor shaft runout.

Runout (Total indicator reading):

Standard

0.056 - 0.127 mm (0.0022 - 0.0050 in)

4. Measure rotor shaft end play.

End play:

Standard

0.013 - 0.097 mm (0.0005 - 0.0038 in)

I

Do not allow wheels to turn when axial play is being mea-
sured.

SEM030F

SEM031F

SEM032F

SEM827D

TURBOCHARGER

TD27Ti

Inspection (Cont’d)

EM-121

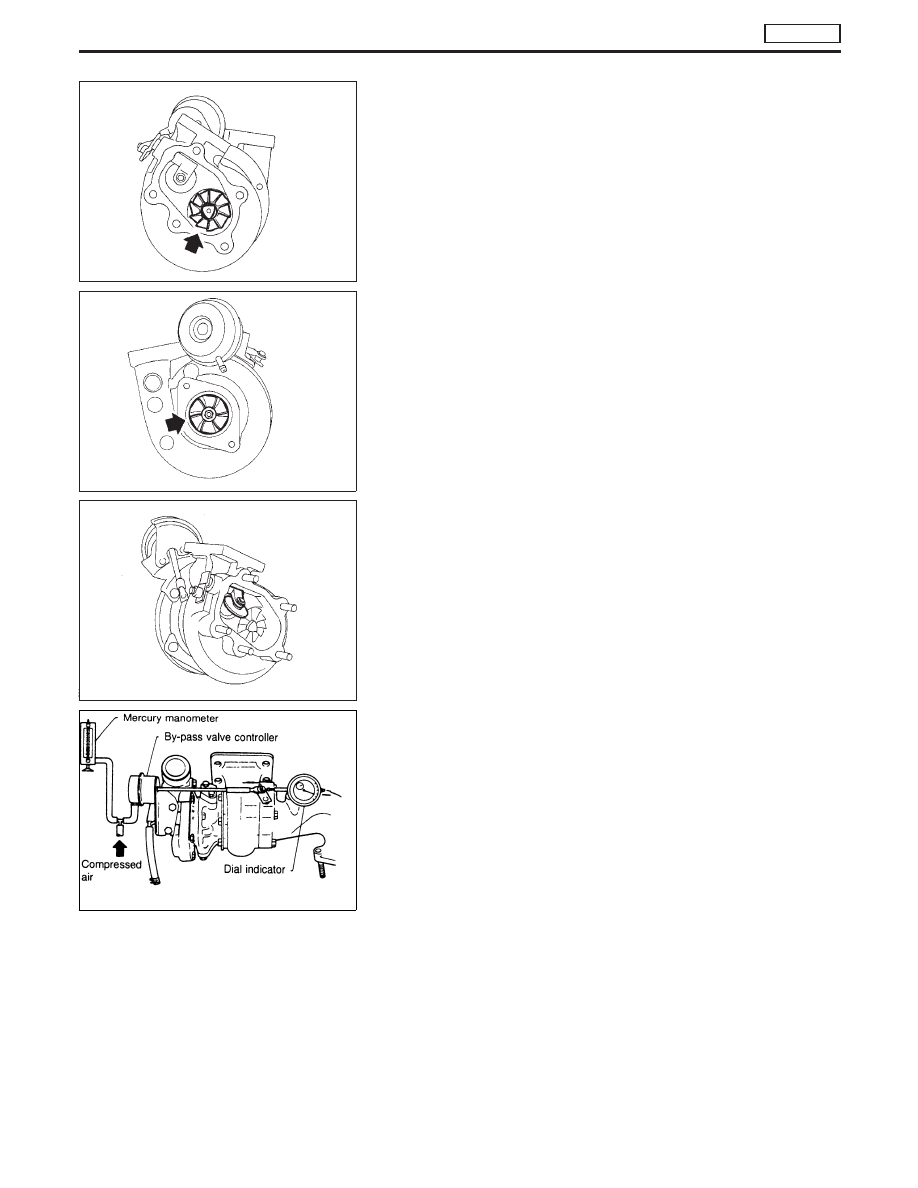

TURBINE WHEEL

Check turbine wheel for the following.

I

Oil

I

Carbon deposits

I

Deformed fins

I

Contact with turbine housing

COMPRESSOR WHEEL

Check compressor wheel for the following.

I

Oil

I

Deformed fins

I

Contact with compressor housing

WASTEGATE VALVE

Remove rod pin and check wastegate valve for cracks, deformation
and smooth movement. Check valve seat surface for smoothness.

Check operation of by-pass valve controller.

I

Move by-pass valve to make sure that it is not sticking or
scratched.

I

Measure rod end play of the by-pass valve controller.

Do not apply more than 102.6 kPa (1,026 mbar, 770 mmHg,
30.31 inHg) pressure to controller diaphragm.

By-pass valve controller stroke/pressure:

0.38 mm (0.015 in)/92 kPa (920 mbar, 690 mmHg,
27.17 inHg)

SEM828D

SEM829D

SEM830D

SEC727B
