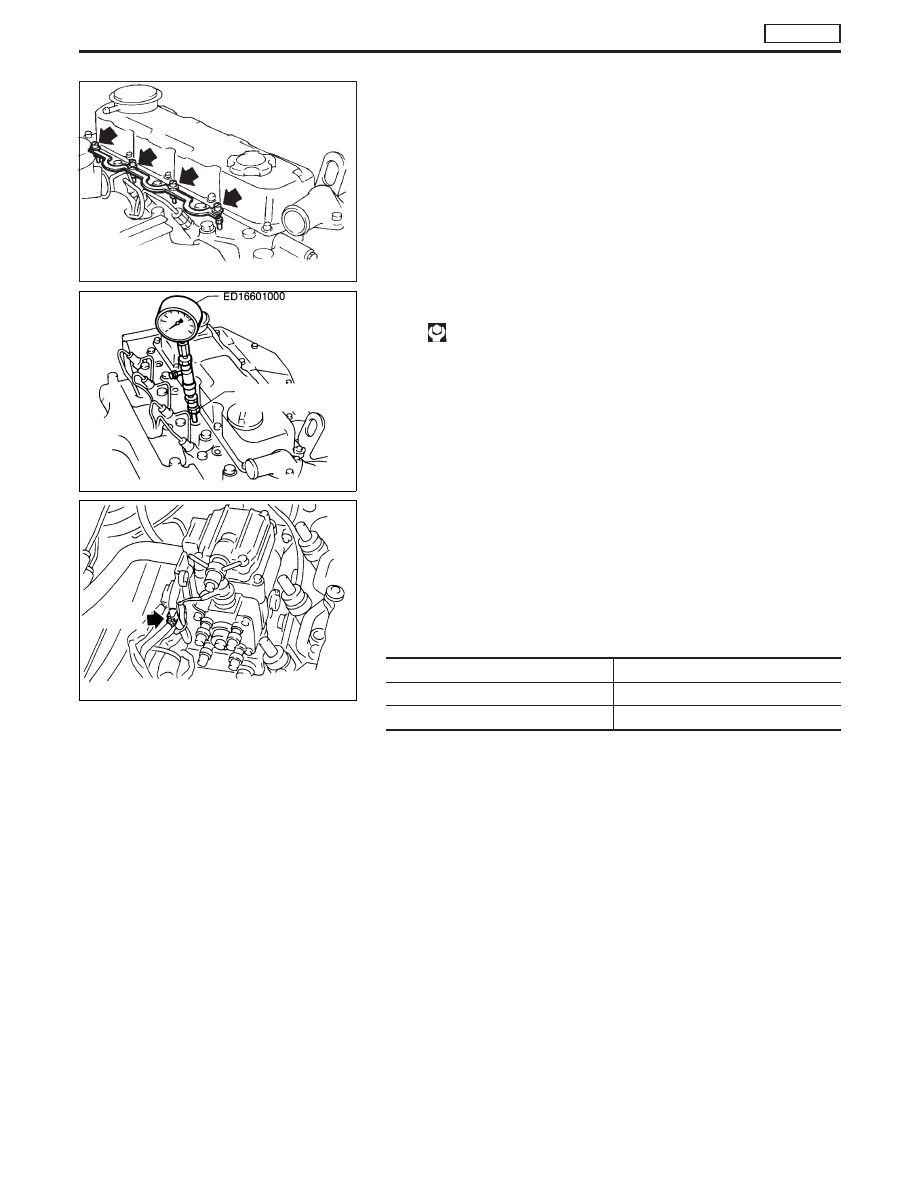

Measurement of Compression Pressure

1. Warm up engine and switch off the ignition switch.
2. Remove glow plate and glow plugs.

3. Fit compression gauge adapter to cylinder head.

Compression gauge adapter:

: 15 - 20 N

⋅

m

(1.5 - 2.0 kg-m, 11 - 14 ft-lb)

4. Ensure the ignition switch is in the “LOCK” position and discon-

nect harness connector (gray colored) from injection pump.

5. Crank engine, then read gauge indication.

I

Always use a fully-charged battery to obtain specified
engine revolution.

I

Engine compression measurement should be made as
quickly as possible.

Compression pressure:

Unit: kPa (bar, kg/cm

2

, psi)/200 rpm

Standard

2,942 (29.4, 30, 427)

Minimum

2,452 (24.5, 25, 356)

Differential limit between cylinders

294 (2.9, 3, 43)

6. If cylinder compression in one or more cylinders is low, pour a

small amount of engine oil into cylinders through the glow holes
and retest compression.

I

If adding oil helps the compression pressure, piston rings
may be worn or damaged.

I

If pressure stays low, valve may be sticking or seating
incorrectly.

I

If cylinder compression in any two adjacent cylinders is
low, and if adding oil does not help the compression, there
is leakage past the gasket surface.
Leakage past the cylinder gasket can result in oil and water
becoming mixed in the engine block cooling and lubrica-
tion chambers.

SEM618B

NEM005

SEM355F

COMPRESSION PRESSURE

TD27Ti

EM-103

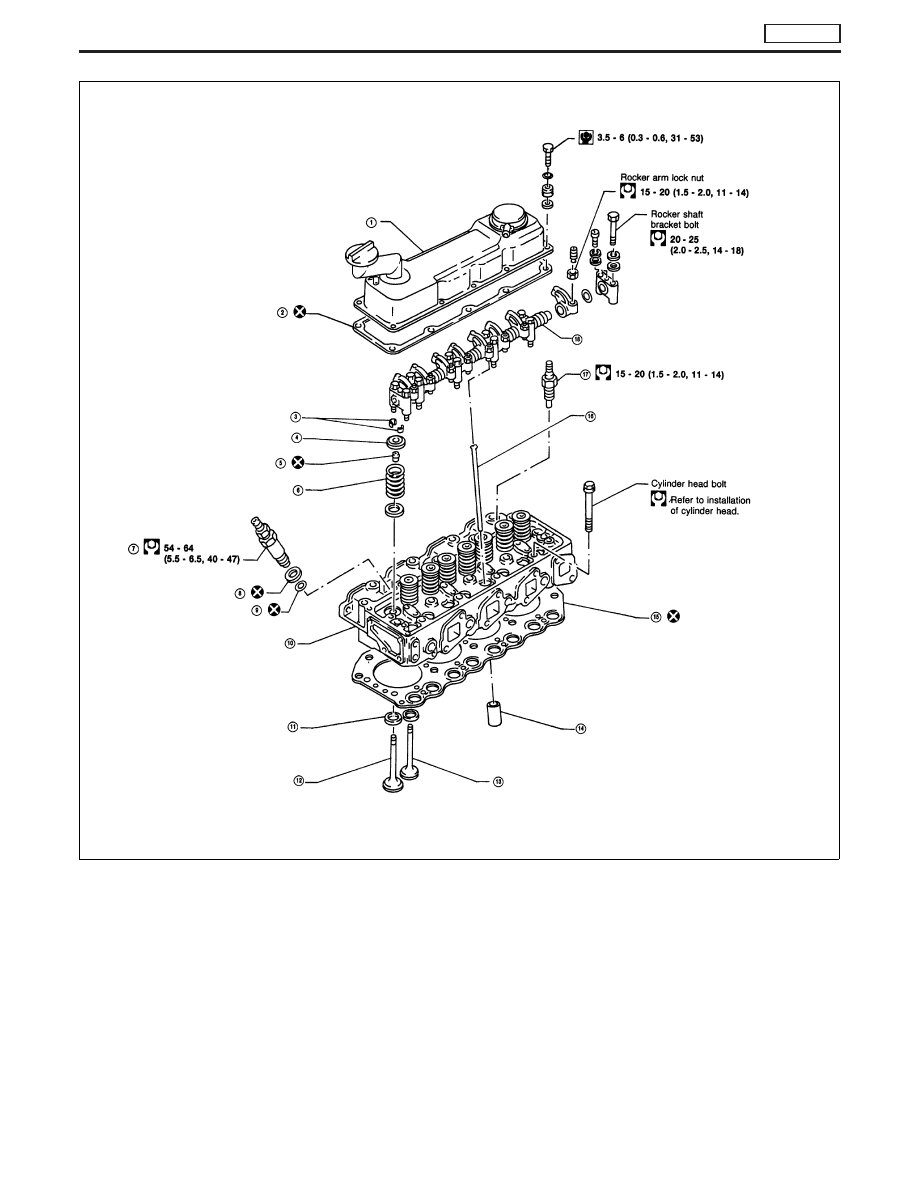

q

1

Rocker cover

q

2

Rocker cover gasket

q

3

Valve cotter

q

4

Spring retainer

q

5

Valve oil seal

q

6

Valve spring
Valve spring ring

q

7

Injection nozzle holder

q

8

Nozzle washer

q

9

Nozzle gasket

q

10

Cylinder head

q

11

Valve seat

q

12

Intake valve

q

13

Exhaust valve

q

14

Valve lifter

q

15

Cylinder head gasket

q

16

Push rod

q

17

Glow plug

q

18

Rocker shaft

NEM239

CYLINDER HEAD

TD27Ti

EM-104

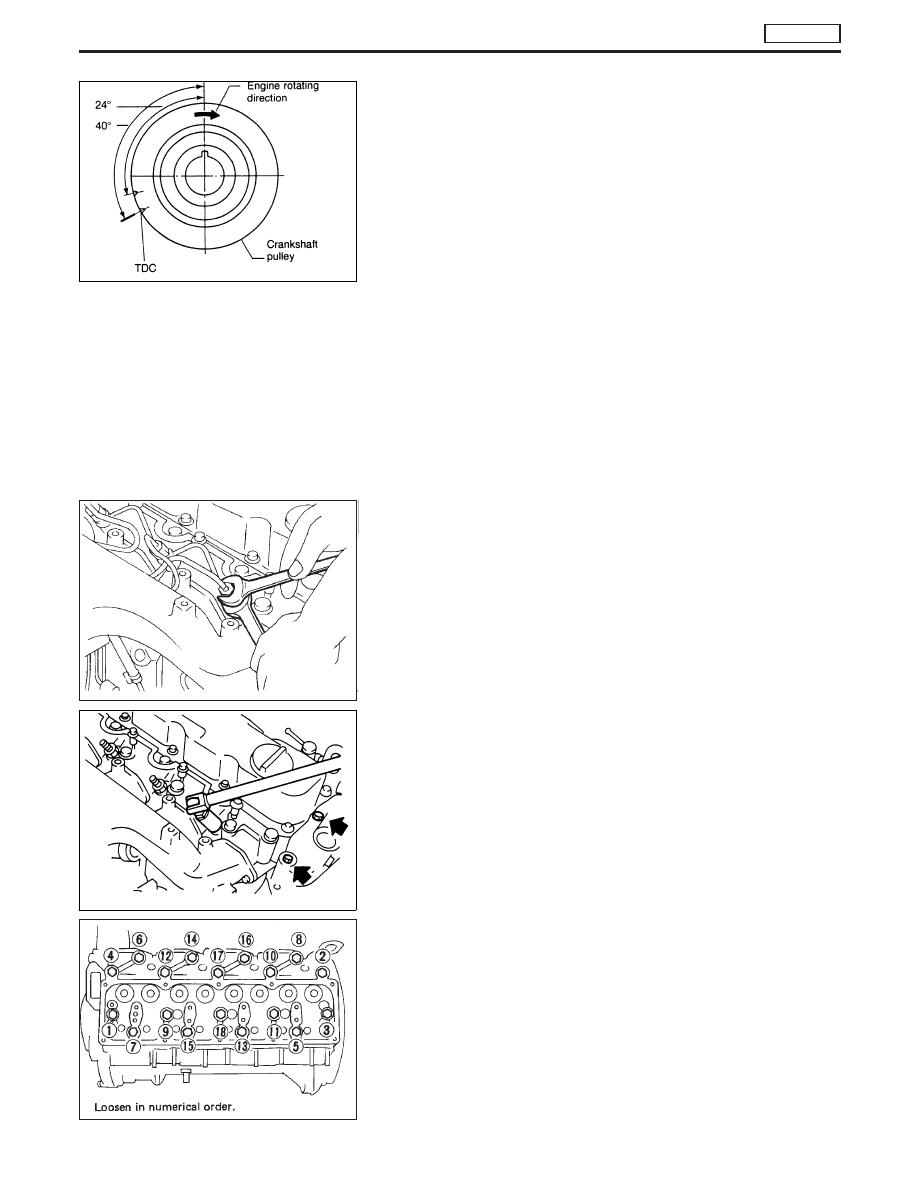

Removal

1. Set No. 1 cylinder at TDC on its compression stroke.
2. Drain engine coolant from drain plugs on cylinder block and

radiator.

3. Remove air cleaner and intercooler components.
4. Remove the following parts:

— Water temperature connectors
— Throttle chamber vacuum hoses
— EGR valve vacuum hose
— Connectors located on the intake manifold
— Connector located on the thermostat housing
— Heater tubes
— Connectors of the injection pump

5. Remove alternator adjusting bolt.
6. Disconnect exhaust manifold from front exhaust tube.
7. Remove turbocharger oil and water tubes.
8. Remove turbocharger bracket bolts.
9. Disconnect radiator outlet hose and thermostat housing water

inlet hose.

10. Remove fuel injection tube assembly and spill tube.

11. Remove injection nozzle holder from first cylinder with a spe-

cial tool (KV119E0030). Remove injection nozzles from cylin-
ders 2, 3 and 4 using a deep socket wrench.

12. Remove thermostat housing bolts shown at left.
13. Remove rocker cover and ventilation hose.
14. Remove rocker shaft with rocker arms.
15. Remove push rods.

16. Remove cylinder head bolts in numerical order and remove

cylinder head.

Head warpage or cracking could result from removing in incor-
rect order.

EEM092

SEM621B

EEM103

SEM623B

CYLINDER HEAD

TD27Ti

EM-105

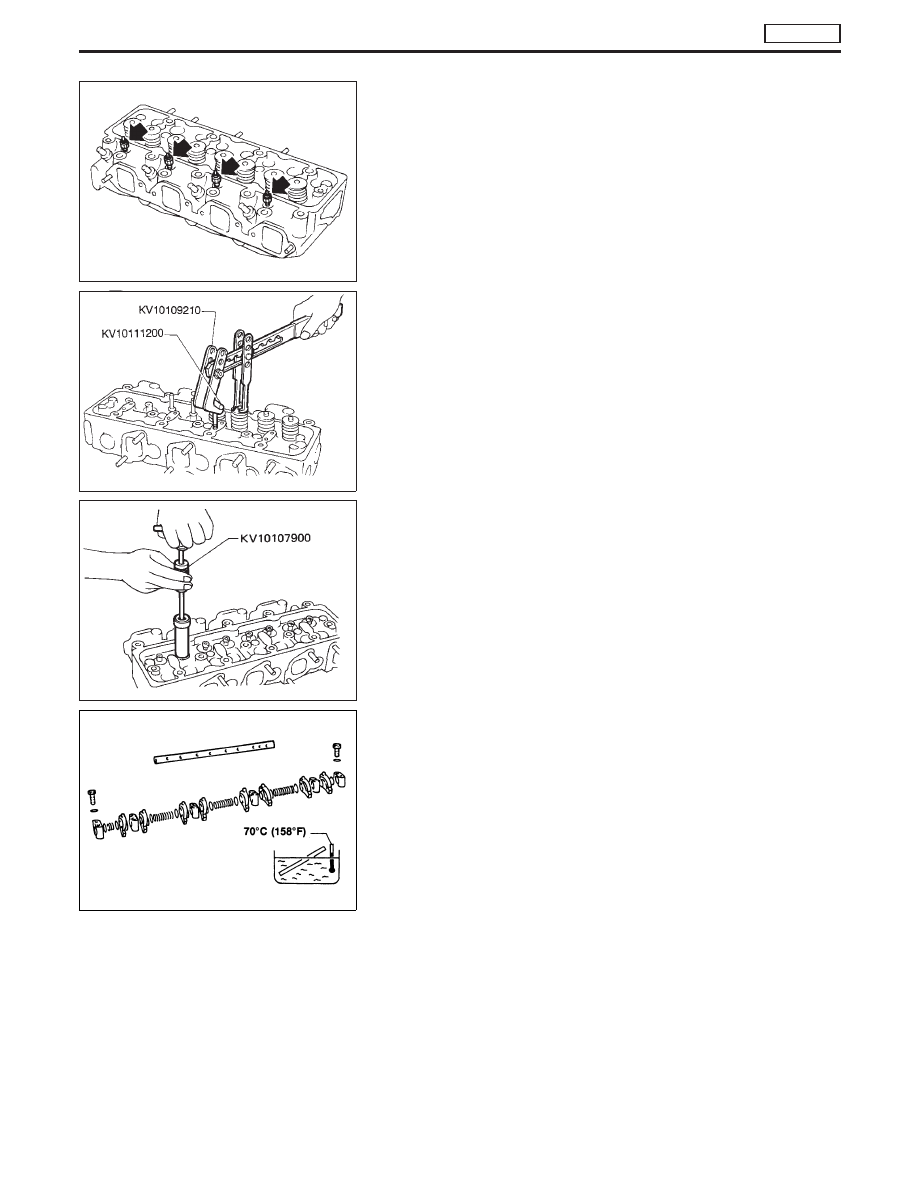

Disassembly

1. Remove following parts:

I

EGR tube

I

Intake manifold

I

Heat shield plates

I

Exhaust manifold

I

Thermostat housing

I

Alternator adjusting bar & engine slinger

I

Glow plate and glow plugs

2. Remove valve component parts with Tool.

3. Remove valve oil seals with Tool.

4. Disassemble rocker shaft assembly.
a. Remove rocker shaft lock bolt.
b. Remove valve rocker and rocker shaft bracket.
If it is difficult to remove rocker shaft brackets, immerse rocker
shaft assembly in oil of 70°C (158°F) for a few minutes and
then remove brackets.

SEM624B

SEM625B

SEM626B

NEM160

CYLINDER HEAD

TD27Ti
