LHD MODELS

YEL147D

POWER DOOR LOCK

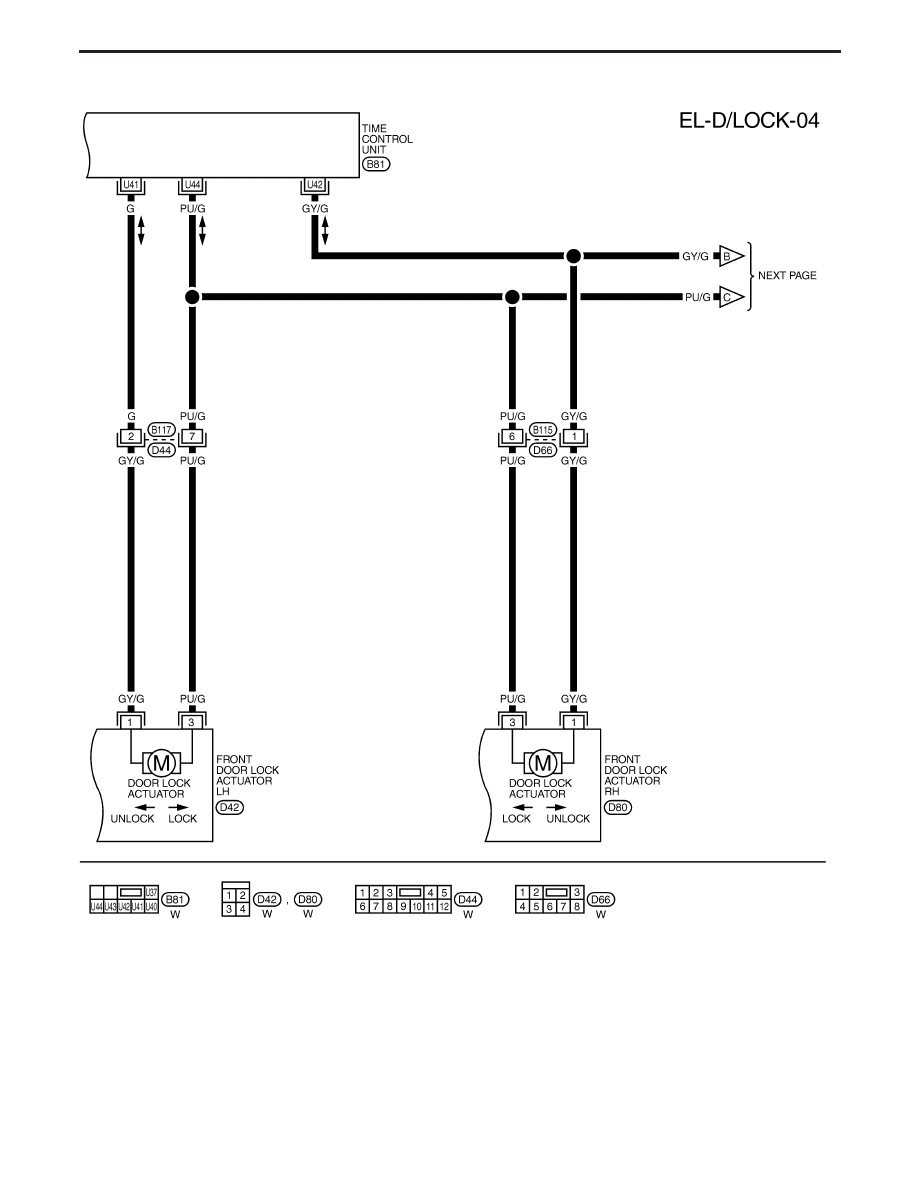

Wiring Diagram — D/LOCK — (Cont’d)

EL-143

LHD MODELS

YEL148D

POWER DOOR LOCK

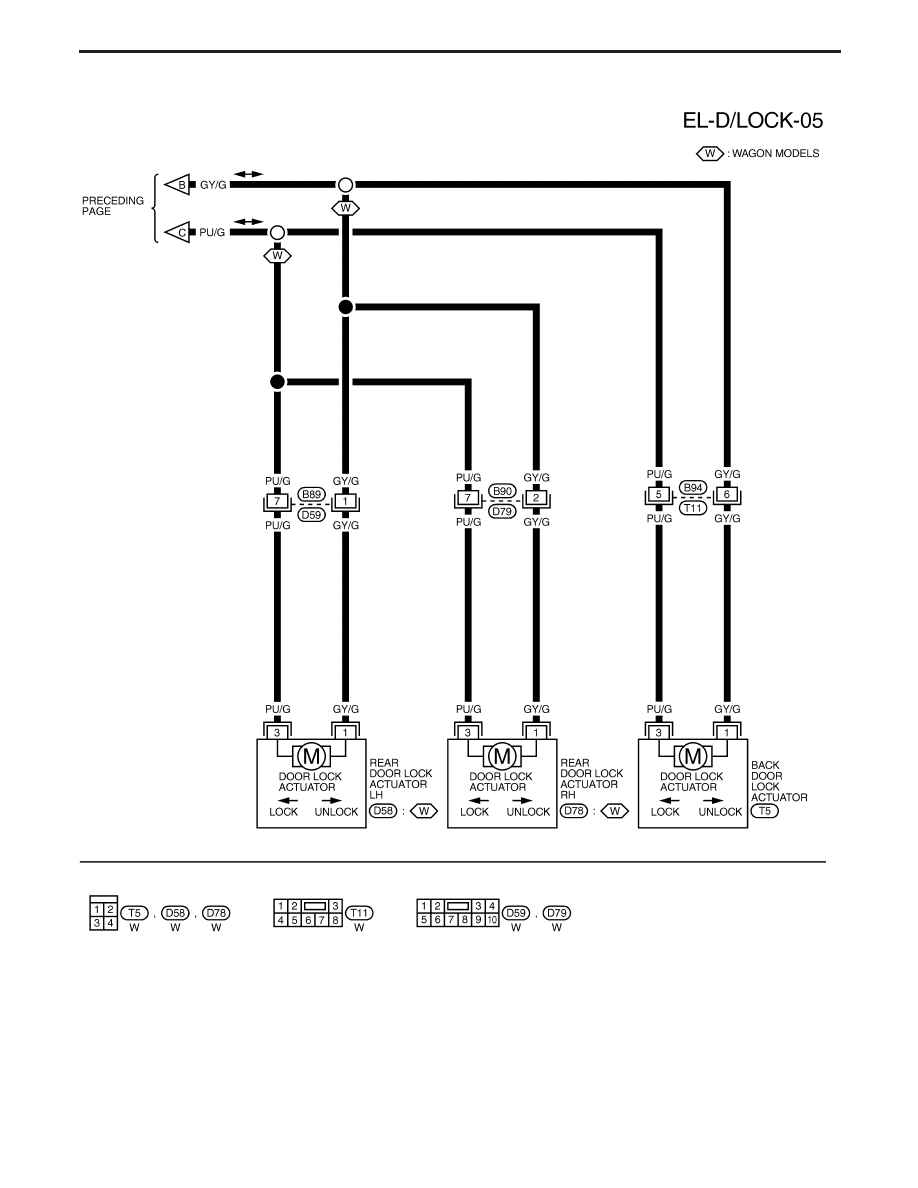

Wiring Diagram — D/LOCK — (Cont’d)

EL-144

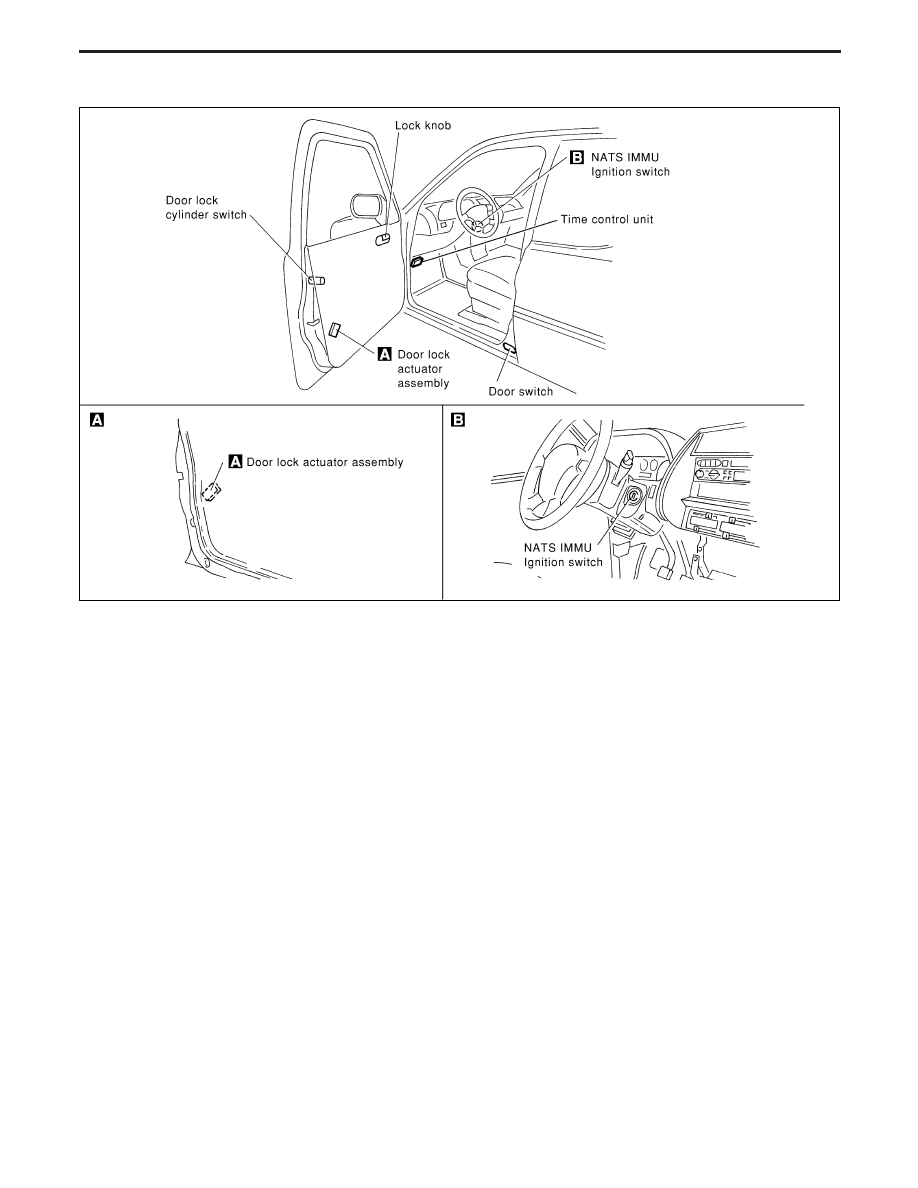

Component Parts Location

YEL298D

POWER DOOR LOCK — SUPER LOCK —

EL-145

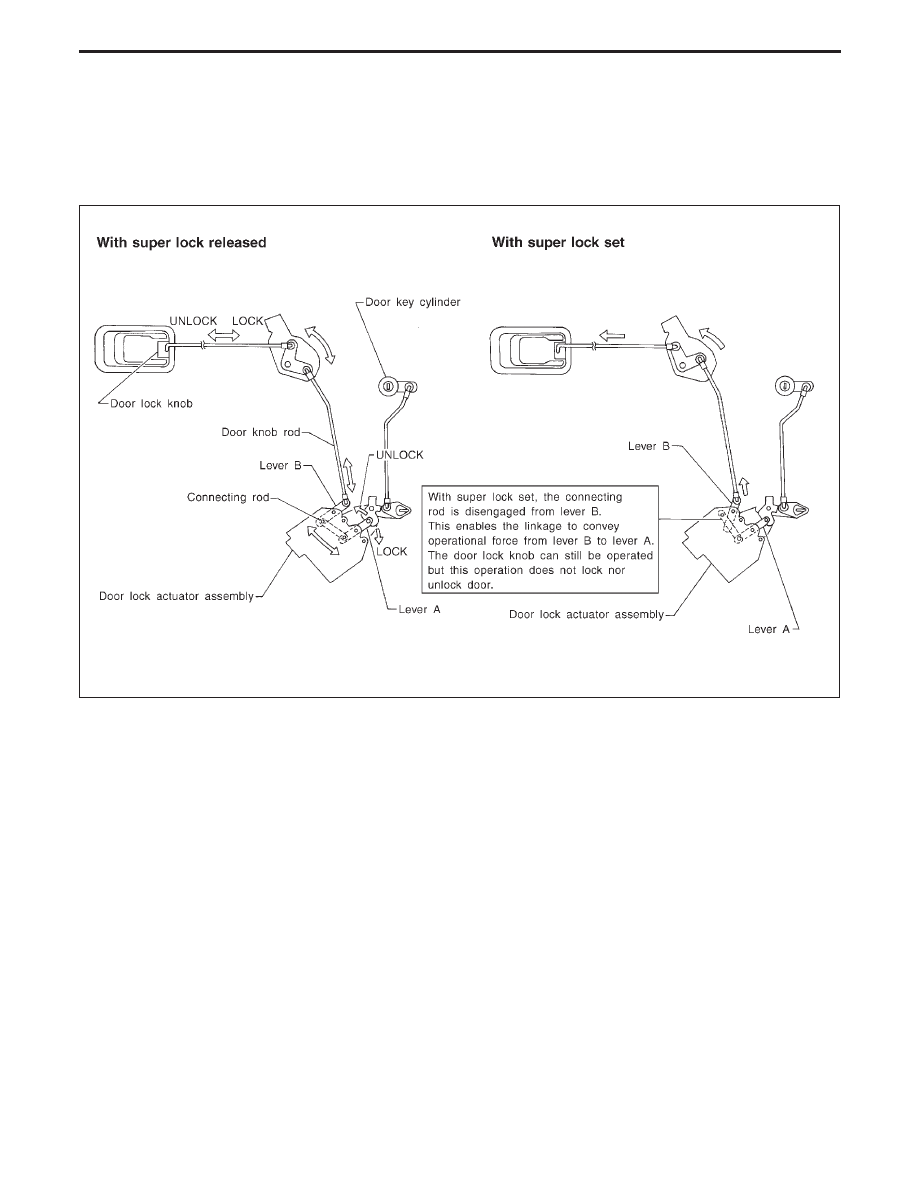

System Description

OUTLINE

Power door lock system with super lock and key reminder is controlled by super lock control unit. Super lock
has a higher anti-theft performance than conventional power door lock systems.
When super lock is in the released condition, lock knob operation locks or unlocks door.
When super lock is in set condition, lock knob operation cannot lock nor unlock door.

OPERATION

Power door lock/unlock and super lock set/release operation by door key cylinder

I

With the key inserted into door key cylinder on driver or passenger door, turning it to LOCK will lock all
doors and set super lock while all doors are closed or one or more door is open.

I

With the key inserted into door key cylinder on driver or passenger door, turning it to UNLOCK will unlock
all doors and release super lock.

Power door lock and super lock release operation (by NATS IMMU signal)

I

With the key inserted in ignition key cylinder and turning it to “ON” for about 5 - 6 sec. will unlock all doors
and release super lock.

Power door lock/unlock operation by lock knob

I

Setting lock knob on driver or passenger door to LOCK while all doors are closed, will cause all doors to
lock.
Setting lock knob on passenger door to lock when one or more doors are open will lock passen-
ger door only. (Power door lock system will not operate.)

I

Setting lock knob on driver or passenger door to UNLOCK while all doors are closed will unlock all doors.

Lock knob operation cannot control super lock.

SEL831U

POWER DOOR LOCK — SUPER LOCK —

EL-146
