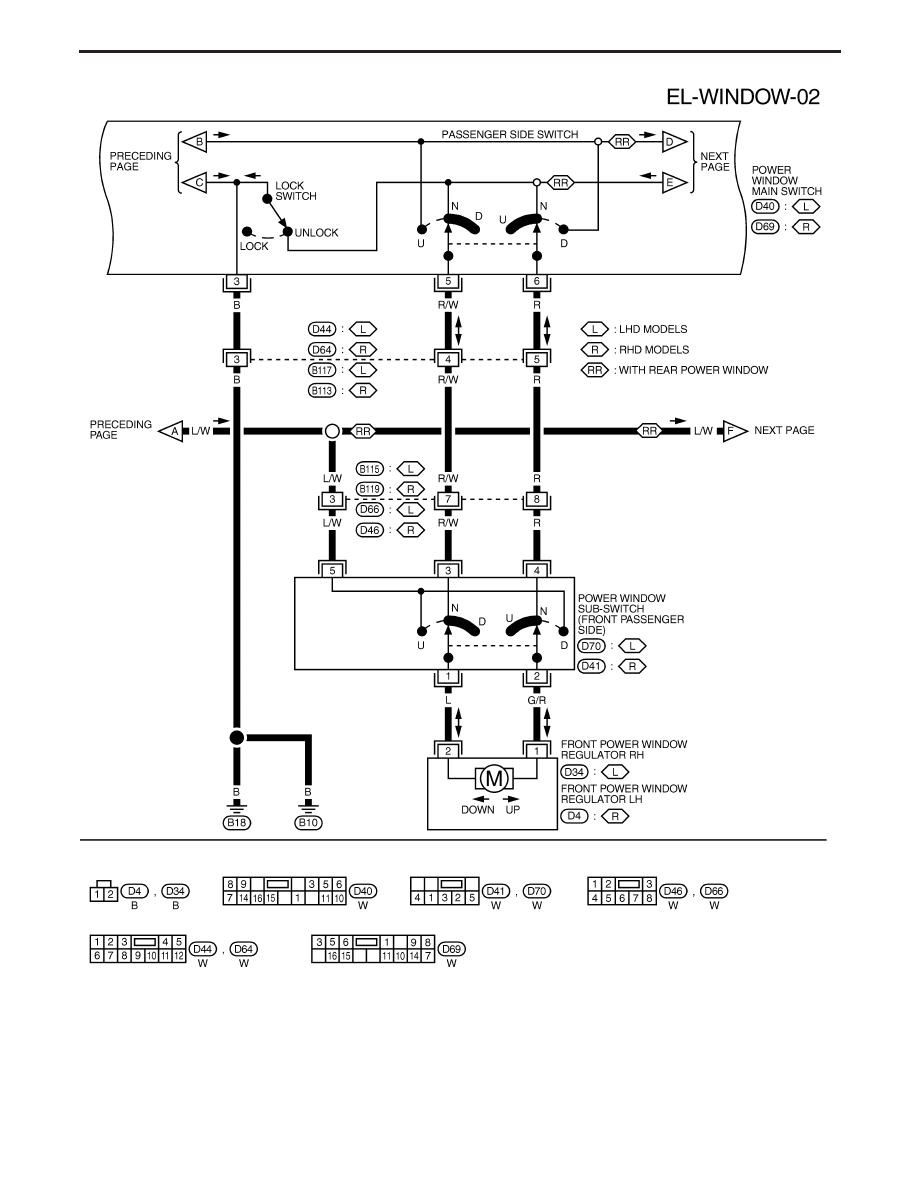

YEL140D

POWER WINDOW

Wiring Diagram — WINDOW — (Cont’d)

EL-135

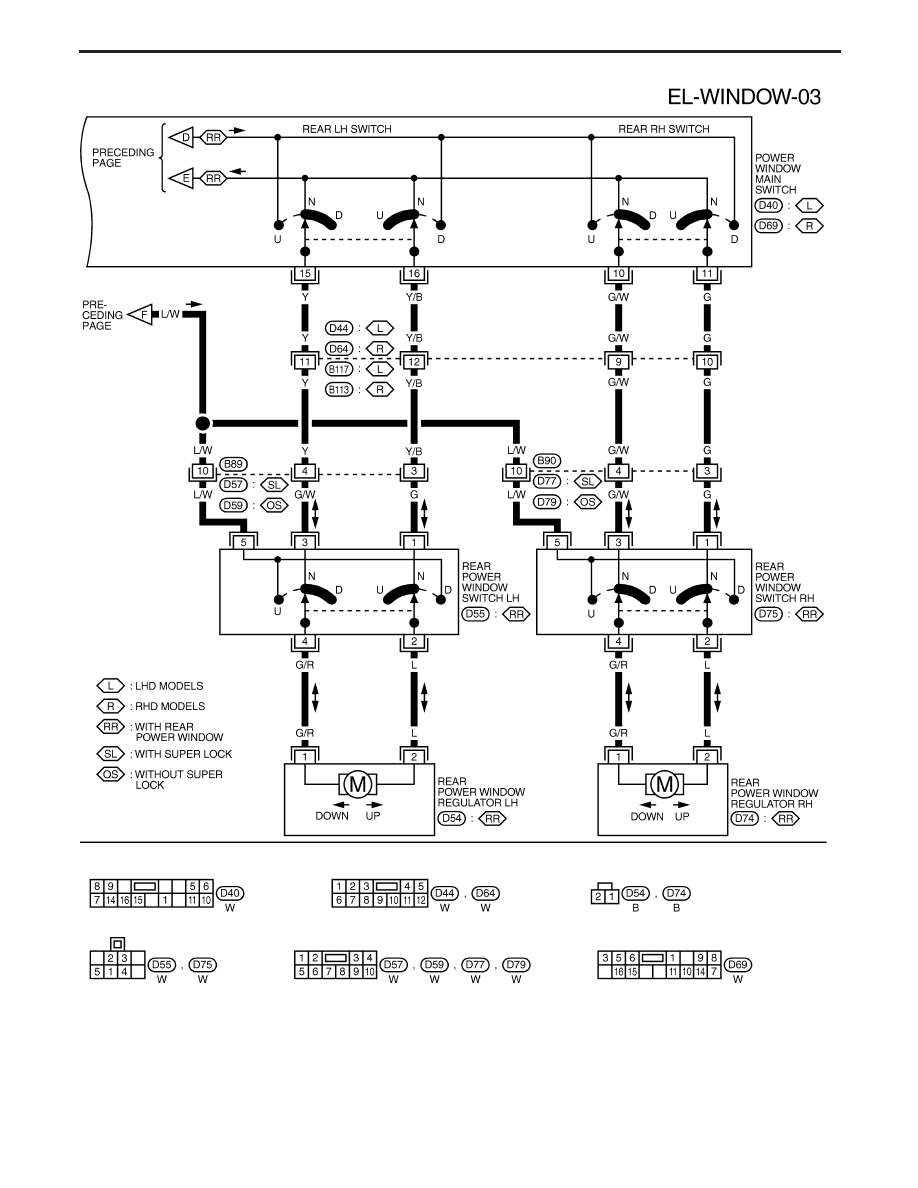

YEL141D

POWER WINDOW

Wiring Diagram — WINDOW — (Cont’d)

EL-136

Power Door Lock

I

When Lock-Unlock (Unlock-Lock) is repeated more than two or three times rapidly using the door lock-&-
unlock switch connected to the driver side door lock knob, the door may either be locked or unlocked by
itself, or the actuator may not be activated. This depends on the Lock-Unlock operation period and other
conditions. Avoid this type of operation as a system malfunction may occur.

POWER DOOR LOCK

EL-137

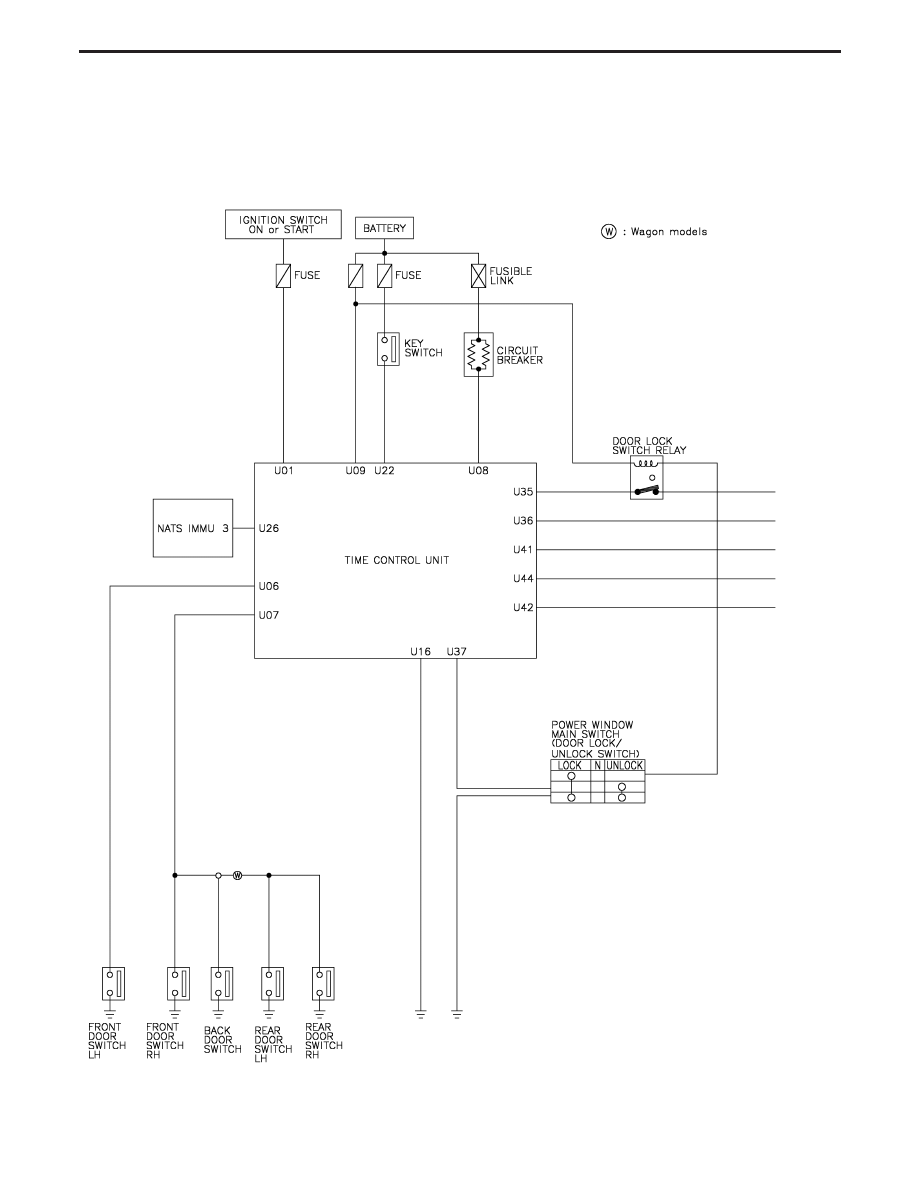

Schematic

LHD MODELS

YEL142D

POWER DOOR LOCK

EL-138
