RHD MODELS

YEL111D

WIPER AND WASHER

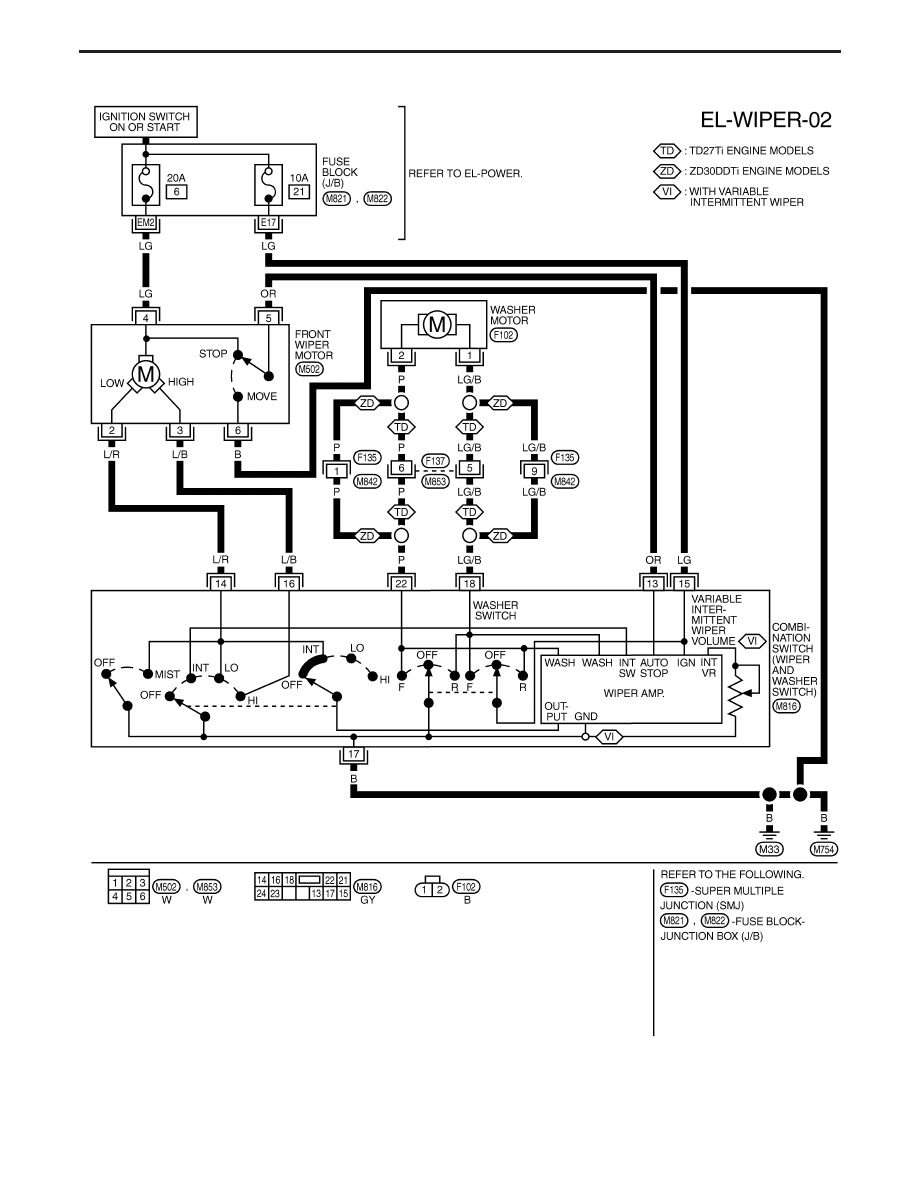

Wiring Diagram — WIPER — (Cont’d)

EL-95

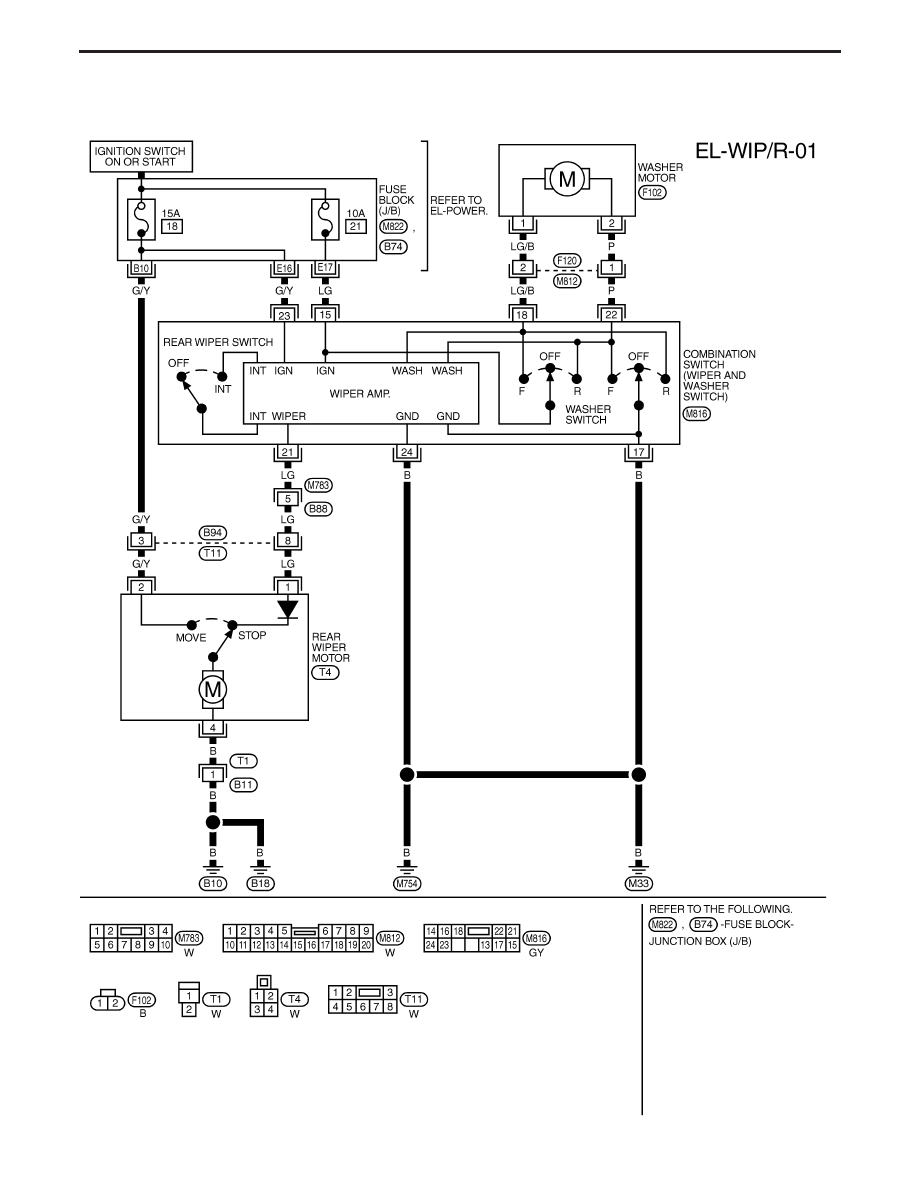

Wiring Diagram — WIP/R —

LHD MODELS

YEL112D

WIPER AND WASHER

EL-96

RHD MODELS

YEL113D

WIPER AND WASHER

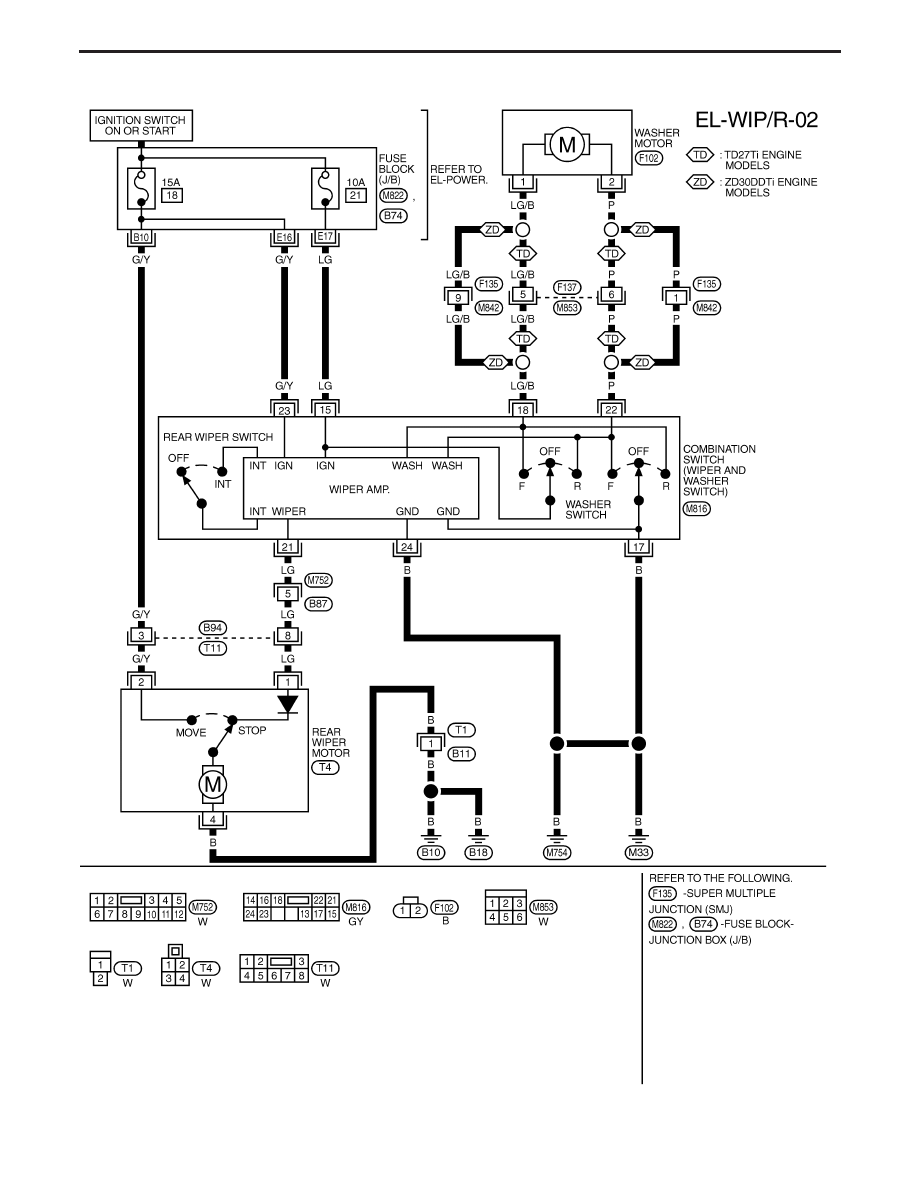

Wiring Diagram — WIP/R — (Cont’d)

EL-97

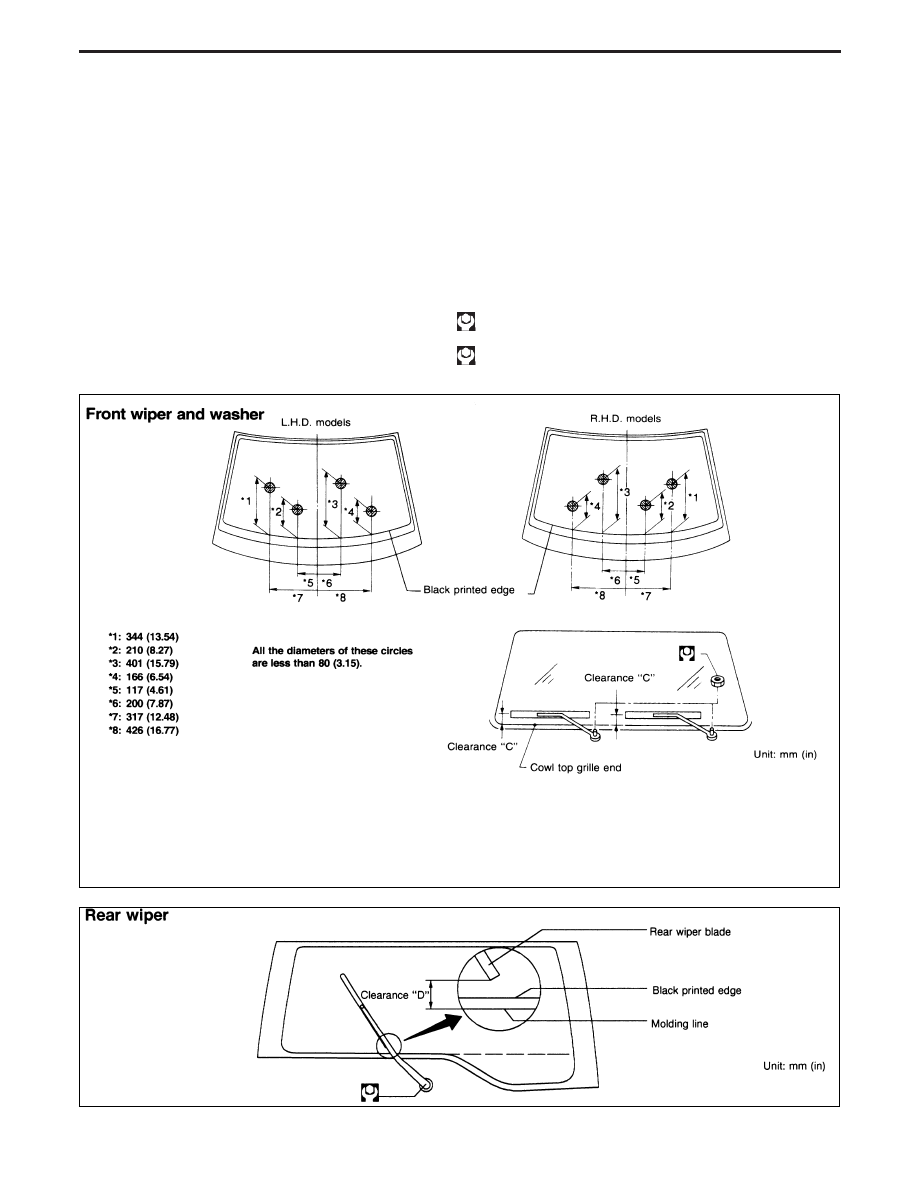

Installation

1. Prior to wiper arm installation, turn on wiper switch to operate

wiper motor and then turn it “OFF” (Auto Stop).

2. Lift the blade up and then set it down onto glass surface to set

the blade center to clearance “C” or “D” immediately before
tightening nut.

3. Eject washer fluid. Turn on wiper switch to operate wiper motor

and then turn it “OFF”.

4. Ensure that wiper blades stop within clearance “C” or “D”.

Clearance “C”: 25 - 35 mm (0.98 - 1.38 in)
Clearance “D”: 25 - 35 mm (1.0 - 1.4 in)

I

Tighten windshield wiper arm nuts to specified torque.

Front wiper:

: 20 - 30 N

⋅

m (2.1 - 3.0 kg-m, 15 - 22 ft-lb)

Rear wiper:

: 11.0 - 16.0 N

⋅

m

(1.12 - 1.63 kg-m, 8.1 - 11.8 ft-lb)

YEL077

NEL628

WIPER AND WASHER

EL-98
