RHD MODELS

YEL108D

WARNING LAMPS AND CHIME

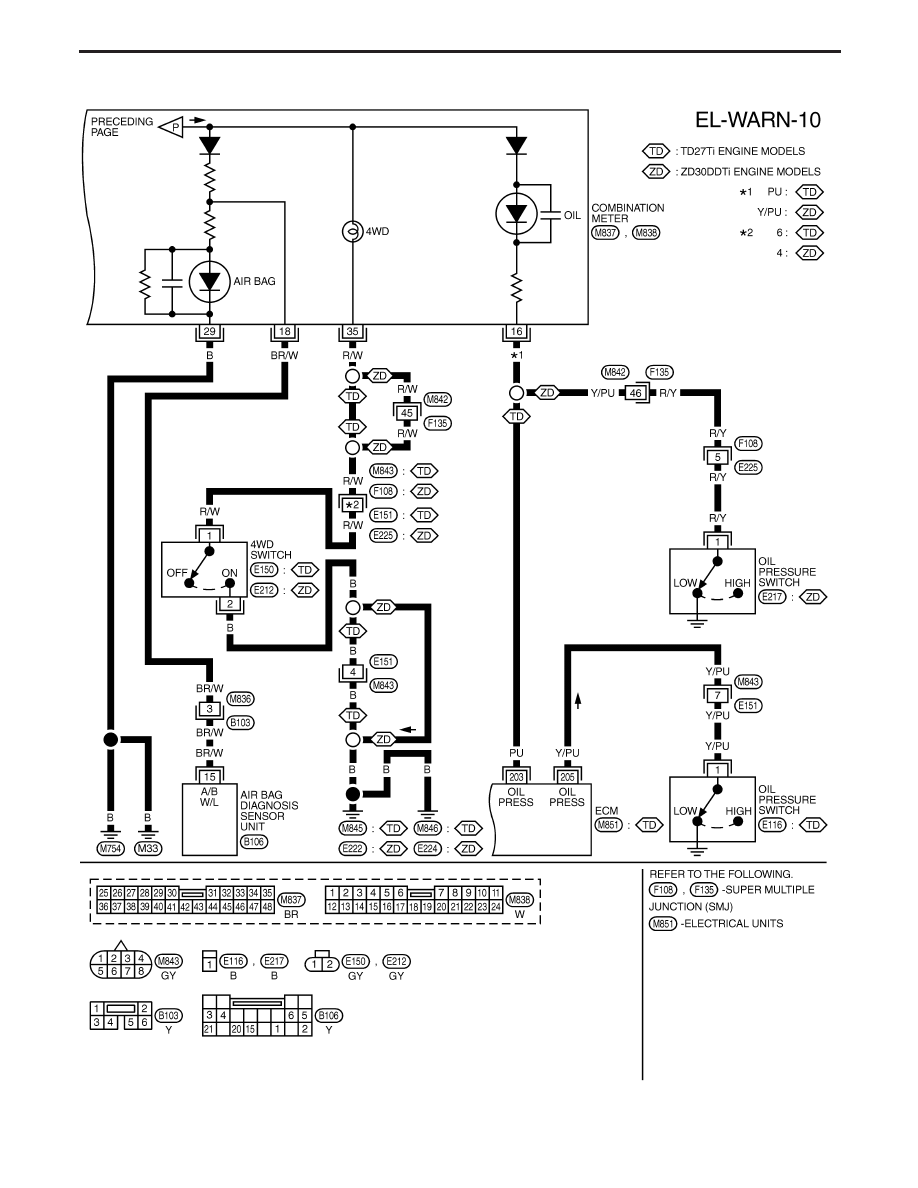

Wiring Diagram — WARN — (Cont’d)

EL-91

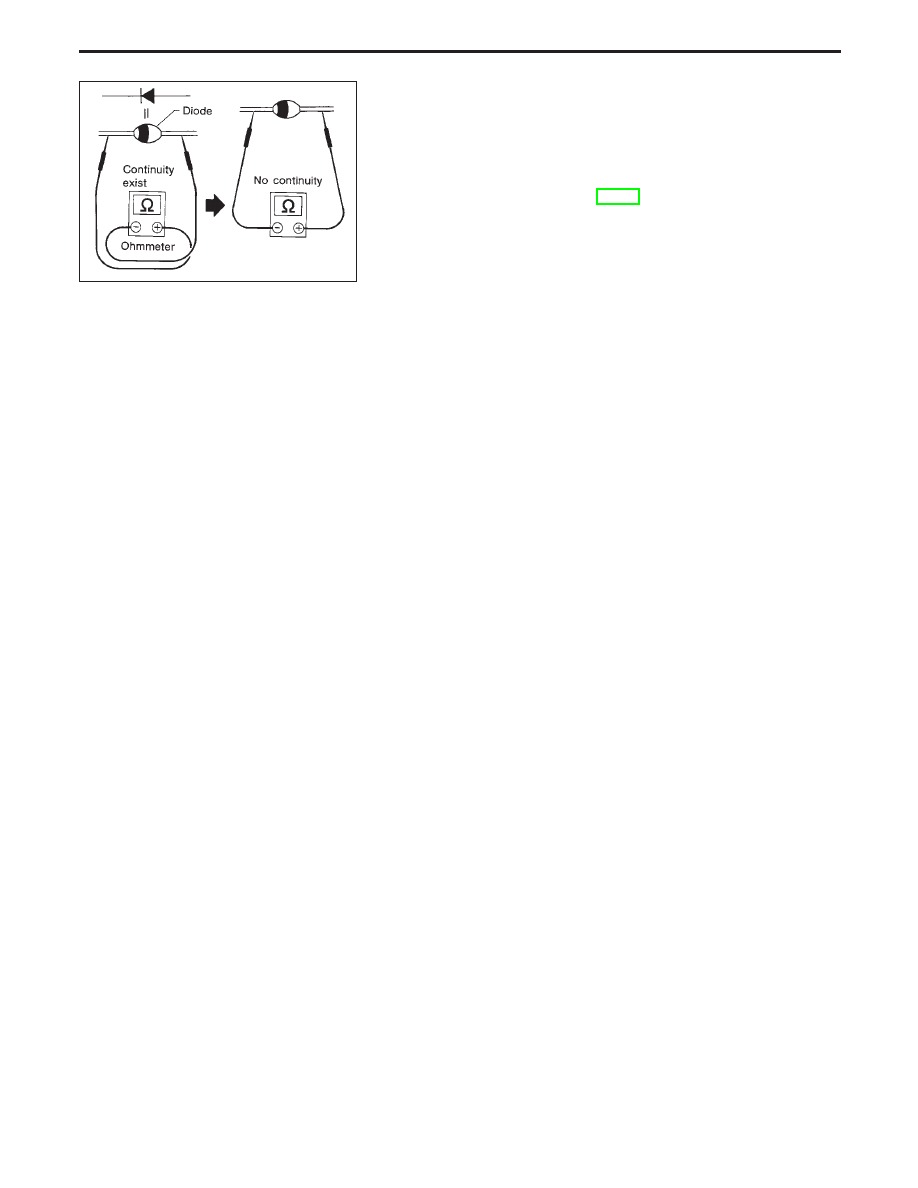

Diode Check

I

Check continuity using an ohmmeter.

I

Diode is functioning properly if test results are as shown in the
figure at left.

I

Check diodes at the combination meter harness connector
instead of on the combination meter assembly. Refer to “Warn-
ing Lamp/Wiring Diagram”, EL-82.

NOTE:
Specification may vary depending on the type of tester. Before
performing this inspection, be sure to refer to the instruction
manual for the tester to be used.

SEL901F

WARNING LAMPS AND CHIME

EL-92

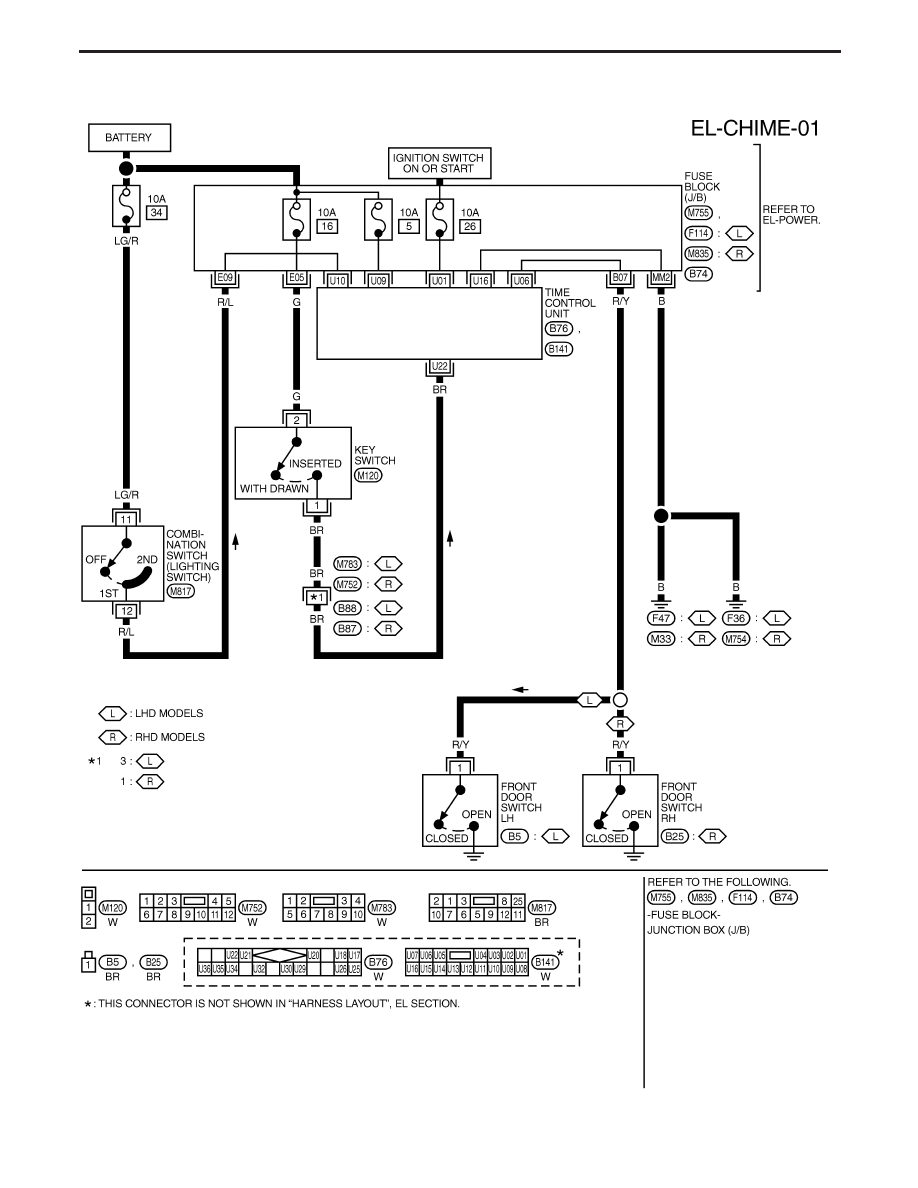

Wiring Diagram — CHIME —

YEL109D

WARNING LAMPS AND CHIME

EL-93

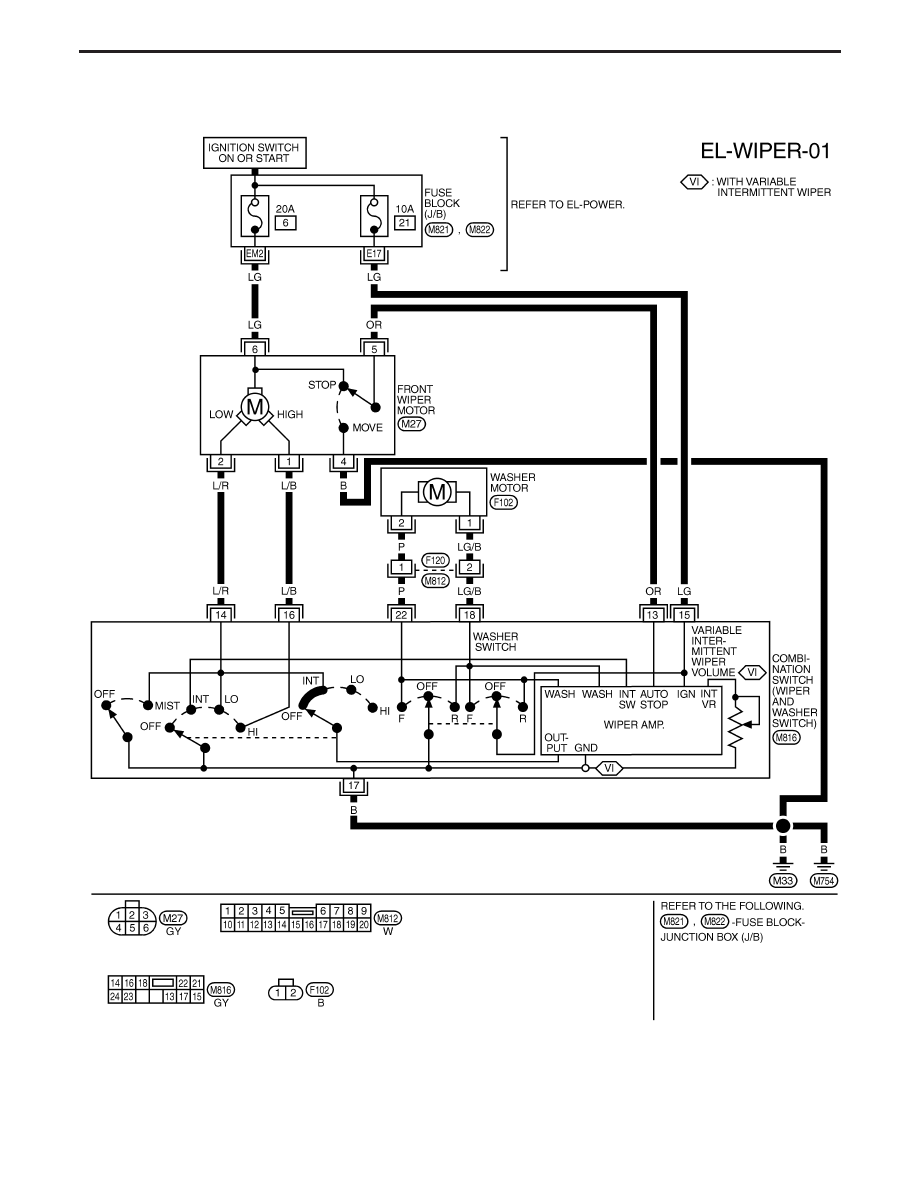

Wiring Diagram — WIPER —

LHD MODELS

YEL110D

WIPER AND WASHER

EL-94
