Description

HARNESS CONNECTOR

I

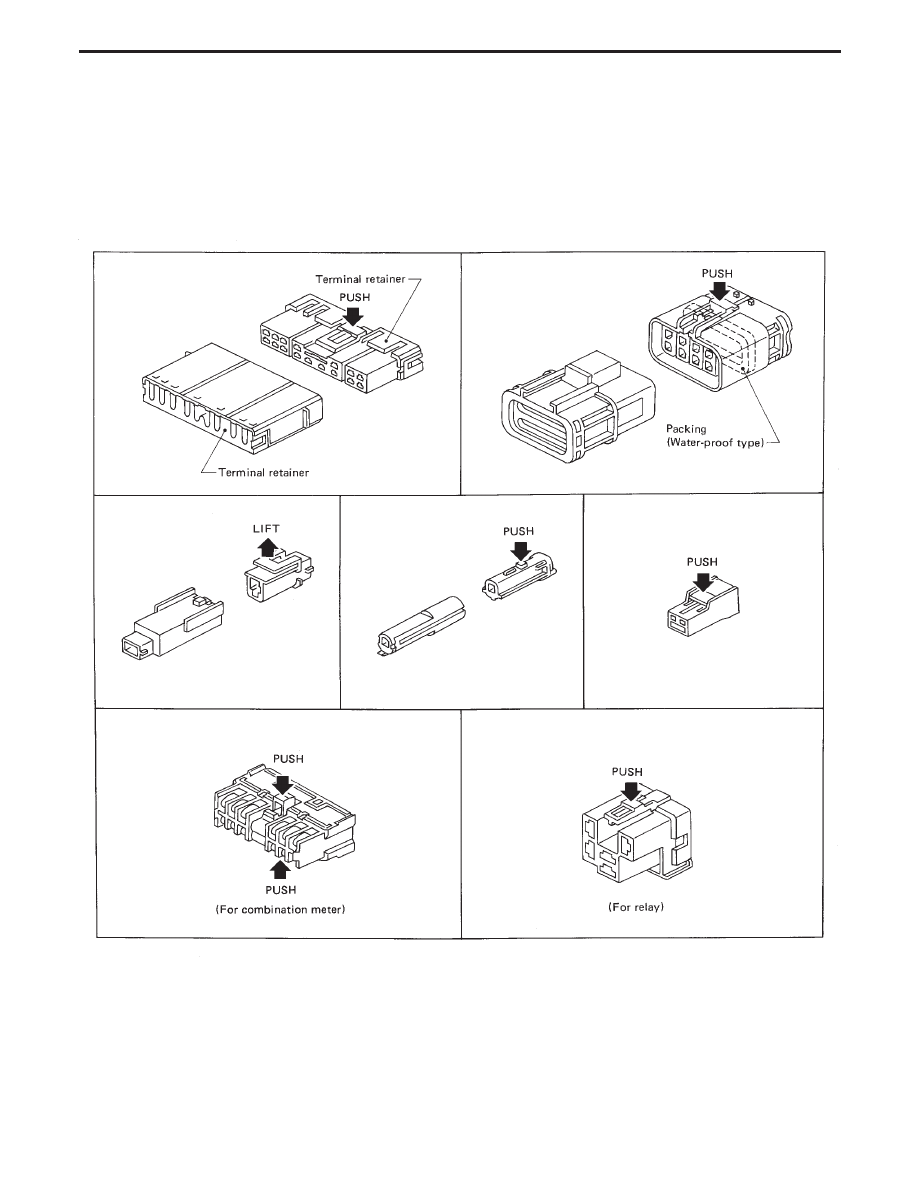

All harness connectors have been modified to prevent accidental looseness or disconnection.

I

The connectors can be disconnected by pushing or lifting the locking section.

CAUTION:

Do not pull the harness when disconnecting the connector.
[Example]

SEL769D

HARNESS CONNECTOR

EL-3

Description

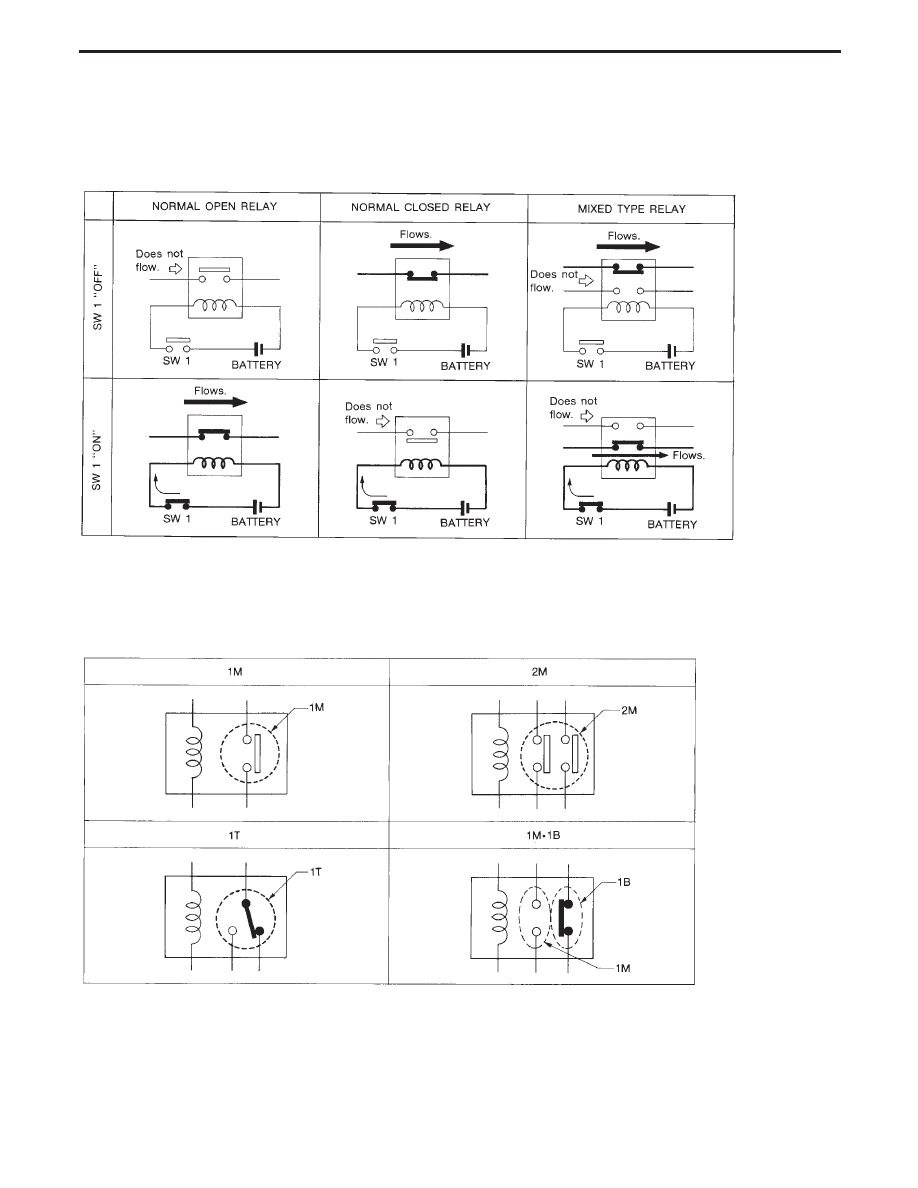

NORMAL OPEN, NORMAL CLOSED AND MIXED TYPE RELAYS

Relays can mainly be divided into three types: normal open, normal closed and mixed type relays.

TYPE OF STANDARDIZED RELAYS

1M

.......... 1 Make

2M

.......... 2 Make

1T

.......... 1 Transfer

1M

⋅

1B

.......... 1 Make 1 Break

SEL881H

SEL882H

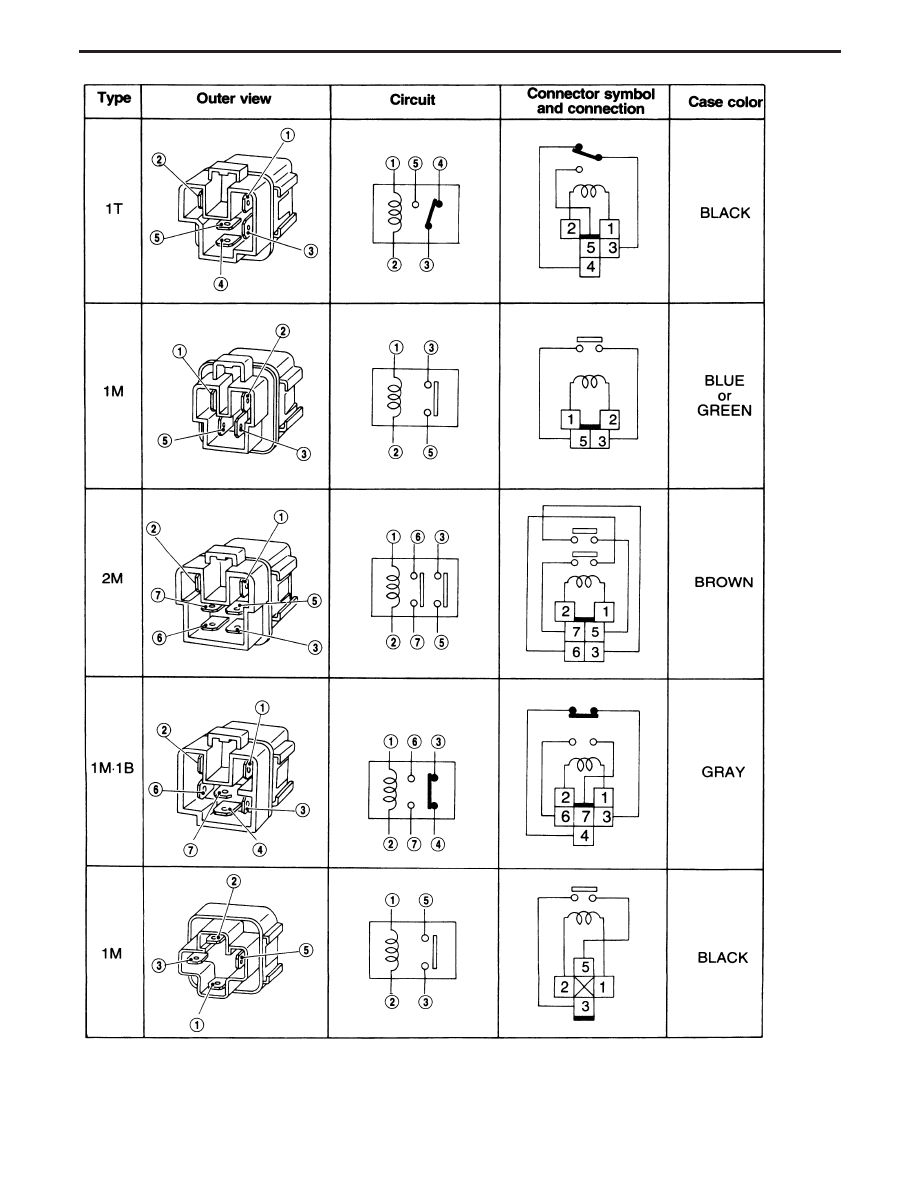

STANDARDIZED RELAYS

EL-4

MEL202B

STANDARDIZED RELAYS

Description (Cont’d)

EL-5

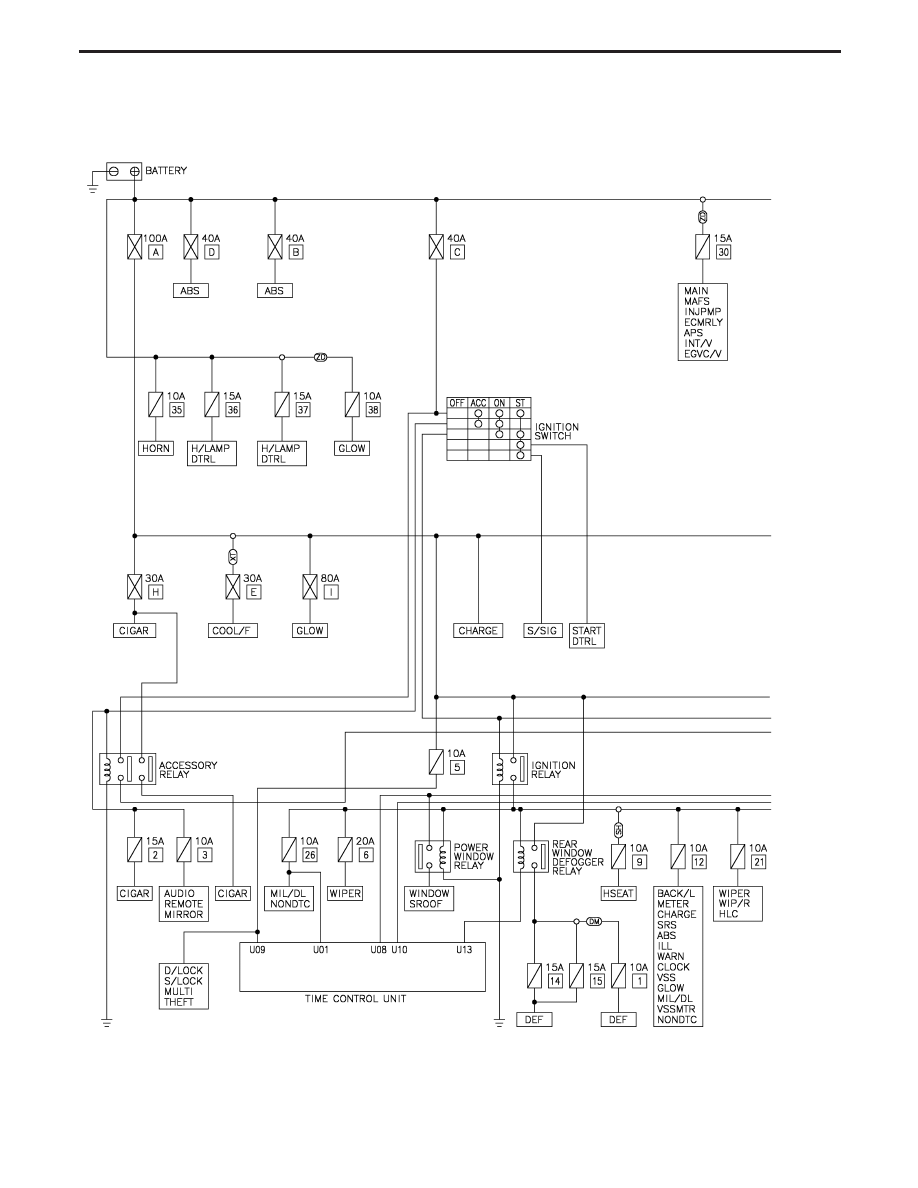

Schematic

YEL199D

POWER SUPPLY ROUTING
