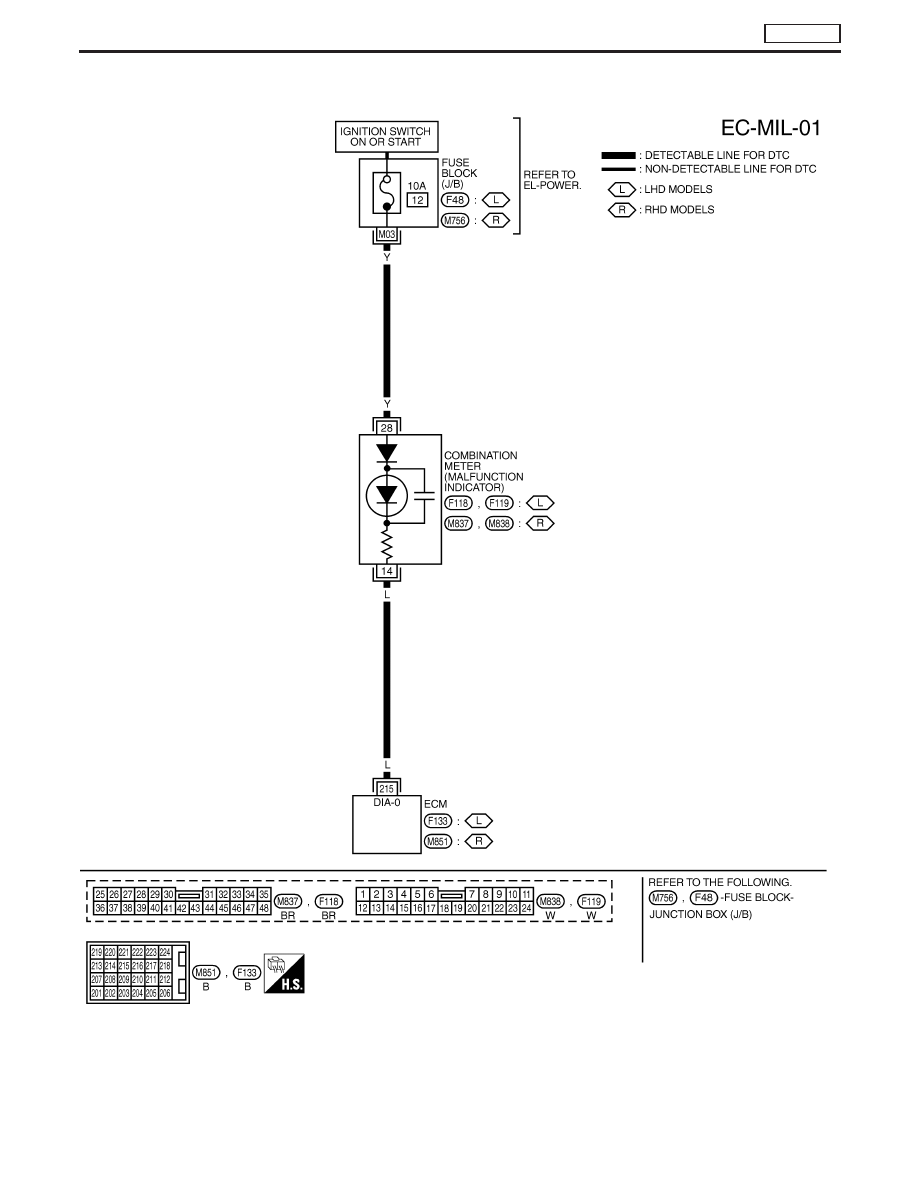

Wiring Diagram

YEC249A

DTC P0650 MI

TD27Ti

EC-405

Diagnostic Procedure

INSPECTION START

CHECK MI POWER SUPPLY.
1. Turn ignition switch “OFF”.
2. Disconnect combination meter harness

connector.

3. Turn ignition switch “ON”.
4. Check voltage between combination

meter terminal

q

28

and ground with

CONSULT-II or tester.

Voltage: Battery voltage

OK

E

NG

Check the following.

I

Fuse block (J/B) con-
nector

F48

(LHD mod-

els)

M756

(RHD models)

I

10A fuse

I

Harness for open or
short between fuse
block (J/B) and combi-
nation meter

If NG, repair harness or
connectors.

CHECK MI OUTPUT SIGNAL CIRCUIT
FOR OPEN AND SHORT.
1. Turn ignition switch “OFF”.
2. Disconnect ECM harness connector.
3. Check harness continuity between ECM

terminals

215

and combination meter

terminal

q

14

. Refer to Wiring Diagram.

4. Also check harness for short to ground

and short to power.

Continuity should exist.

OK

E

NG

Repair harness or connec-
tors.

CHECK COMBINATION METER.
1. Turn ignition switch “OFF”.
2. Disconnect combination meter harness

connector.

3. Check continuity under the following

conditions.

OK

E

NG

Replace combination
meter. Refer to EL section.

Disconnect and reconnect harness con-
nectors in the circuits. Then retest.

Trouble is not fixed.

Check ECM pin terminals for damage and
check the connection of ECM harness
connector. Reconnect ECM harness con-
nector and retest.

INSPECTION END

CONDITION

Terminal No.

(Polarity)

Continuity

1

q

28

(+) -

q

14

(−)

Should not

exist.

2

q

28

(−) -

q

14

(+)

Should

exist.

YEC239A

YEC240A

YEC241A

H

H

H

H

H

H

DTC P0650 MI

TD27Ti

EC-406

Description

The ECM consists of a microcomputer and connectors for signal
input and output and for power supply. The unit controls the engine.

On Board Diagnosis Logic

DTC

Malfunction is detected when ...

Check Items (Possible Cause)

P1107
0802

I

An excessively high or low voltage from
the absolute pressure sensor (built-into
ECM) is sent to ECM.

I

ECM

DTC Confirmation Procedure

WITH CONSULT-II

1) Turn ignition switch “ON”.
2) Select “DATA MONITOR” mode with CONSULT-II.
3) Start engine and wait at least 2 seconds.

WITHOUT CONSULT-II

1) Turn ignition switch “ON” and wait at least 2 seconds.
2) Start engine and wait at least 2 seconds.
3) Turn ignition switch “OFF”, wait at least 5 seconds and then turn

“ON”.

4) Perform “Diagnostic Test Mode II (Self-diagnostic results)” with

ECM.

SEC220B

SEF817Y

DTC P1107 ECM 10

TD27Ti

EC-407

Diagnostic Procedure

INSPECTION START

With CONSULT-II

1. Turn ignition switch “ON”.
2. Select “SELF DIAG RESULTS” mode

with CONSULT-II.

3. Touch “ERASE”.
4. Perform “DTC Confirmation Procedure”,

EC-407 again.

5. Is the DTC P1107 displayed again?

Without CONSULT-II

1. Turn ignition switch “ON”.
2. Erase the Diagnostic Test Mode II (Self-

diagnostic results) memory.

3. Perform “DTC Confirmation Procedure”,

EC-407 again.

4. Perform “Diagnostic Test Mode II (Self-

diagnostic results)”.

5. Is the DTC 0802 displayed again?

No

E

Yes

Replace ECM.

INSPECTION END

H

H

DTC P1107 ECM 10

TD27Ti

EC-408
