Alphabetical & Numerical Index for DTC

ALPHABETICAL INDEX FOR DTC

X: Applicable —: Not applicable

Items

(CONSULT-II screen

terms)

DTC

MI illumination

Reference page

CONSULT-II

GST*1

ECM*2

ACCEL POS SENSOR

P0120

0403

X

EC-365

AIR CONDITIONR RLY

P1530

0805

X

EC-440

BRAKE SW

P0571

0807

X

EC-400

CONT SLEEV POS SEN

P1207

0105

X

EC-414

COOLANT TEMP SEN

P0115

0103

X

EC-361

CRANK POS SEN
(TDC)

P0335

0407

X

EC-385

ECM RLY

P1620

0902

X

EC-446

ECM 2

P1607

0301

X

EC-444

ECM 10

P1107

0802

EC-407

ECM 12

P1603

0901

X

EC-444

EGR SOL/V A

P1404

0806

EC-431

EGR SOL/V B

P1405

0808

EC-431

F/INJ F/B 2

P1206

0108

X

EC-409

F/INJ TIMG F/B

P1246

0201

X

EC-380

FUEL CUT S/V 1

P0215

0306

X

EC-376

FUEL TEMP SENSOR

P0180

0402

X

EC-372

GLOW LAMP

P0381

0908

EC-389

GLOW RELAY

P0380

0803

EC-389

INJ TIMING CONT/V

P0216

0904

X

EC-380

MAS AIR FLOW SEN

P0100

0102

X

EC-356

MI

P0650

0907

EC-404

NEEDL LIFT SE (RPM)

P1242

0906

X

EC-427

NEEDLE LIFT SEN

P1240

0304

X

EC-427

NO SELF DIAGNOSTIC
FAILURE INDICATED

P0000

0505

OVER HEAT

P1217

0208

X

EC-418

THROTTLE SOLENOID
VALVE

P1407

0808

EC-431

VEHICLE SPEED SEN

P0500

0104

EC-397

*1: These numbers are prescribed by ISO 15031-6.
*2: In Diagnostic Test Mode II (Self-diagnostic results). These numbers are controlled by NISSAN.

TROUBLE DIAGNOSIS — INDEX

TD27Ti

EC-293

NUMERICAL INDEX FOR DTC

X: Applicable —: Not applicable

DTC

Items

(CONSULT-II screen

terms)

MI illumination

Reference page

CONSULT-II

GST*1

ECM*2

P0000

0505

NO SELF DIAGNOSTIC

FAILURE INDICATED

P0100

0102

MAS AIR FLOW SEN

X

EC-356

P0115

0103

COOLANT TEMP SEN

X

EC-361

P0120

0403

ACCEL POS SENSOR

X

EC-365

P0180

0402

FUEL TEMP SENSOR

X

EC-372

P0215

0306

FUEL CUT S/V 1

X

EC-376

P0216

0904

INJ TIMING CONT/V

X

EC-380

P0335

0407

CRANK POS SEN

(TDC)

X

EC-385

P0380

0803

GLOW RELAY

EC-389

P0381

0908

GLOW LAMP

EC-389

P0500

0104

VEHICLE SPEED SEN

EC-397

P0571

0807

BRAKE SW

X

EC-400

P0650

0907

MI

EC-404

P1107

0802

ECM 10

EC-407

P1206

0108

F/INJ F/B 2

X

EC-409

P1207

0105

CONT SLEEV POS SEN

X

EC-414

P1217

0208

OVER HEAT

X

EC-418

P1240

0304

NEEDLE LIFT SEN

X

EC-427

P1242

0906

NEEDL LIFT SE(RPM)

X

EC-427

P1246

0201

F/INJ TIMG F/B

X

EC-380

P1404

0806

EGR SOL/V A

EC-431

P1405

0808

EGR SOL/V B

EC-431

P1407

0808

THROTTLE SOLENOID

VALVE

EC-431

P1530

0805

AIR CONDITIONR RLY

X

EC-440

P1603

0901

ECM 12

X

EC-444

P1607

0301

ECM 2

X

EC-444

P1620

0902

ECM RLY

X

EC-446

*1: These numbers are prescribed by ISO 15031-6.
*2: In Diagnostic Test Mode II (Self-diagnostic results). These numbers are controlled by NISSAN.

TROUBLE DIAGNOSIS — INDEX

TD27Ti

Alphabetical & Numerical Index for DTC
(Cont’d)

EC-294

Special Service Tools

Tool number
Tool name

Description

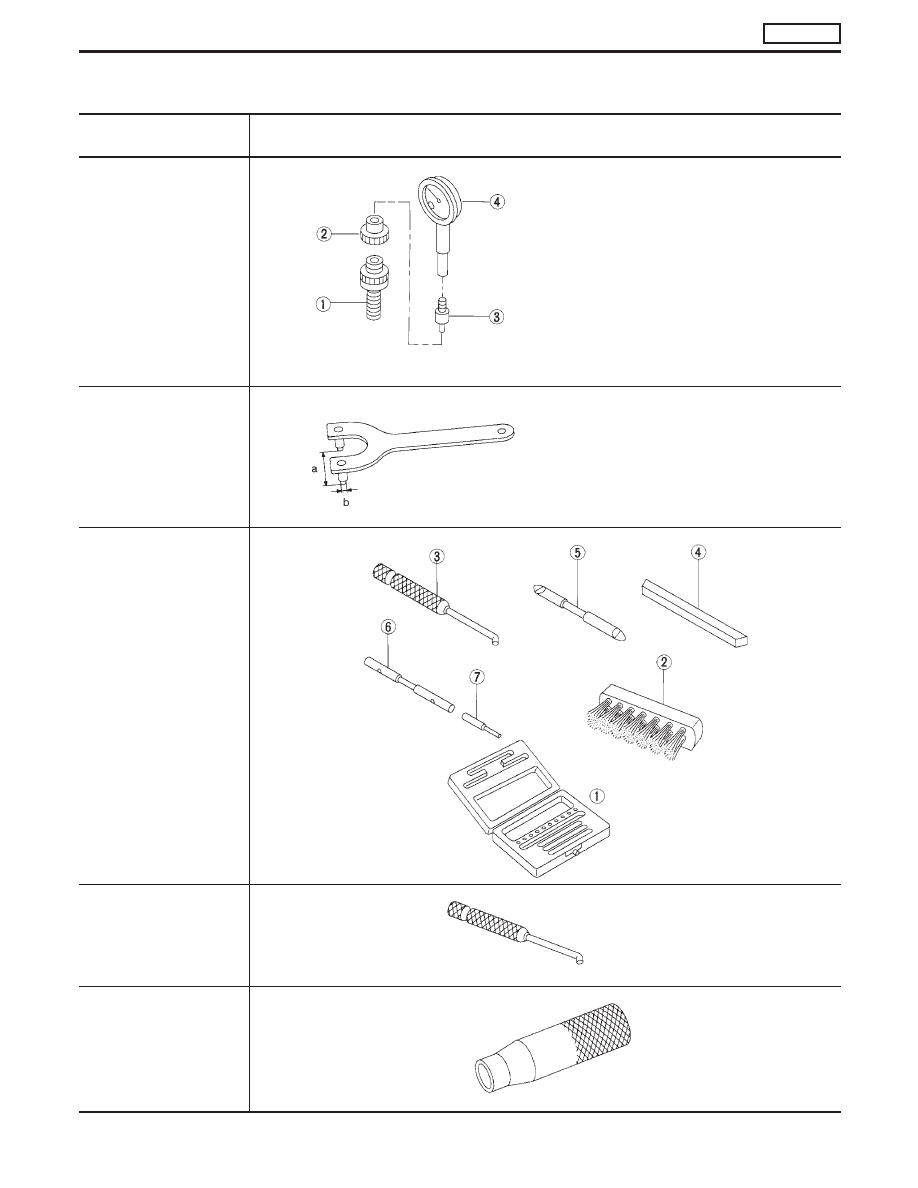

KV11229352
Measuring device

q

1

KV11229350

Holder

q

2

KV11229360

Nut

q

3

KV11229370

Pin

q

4

KV11254410

Dial gauge

NT570

Measuring set length of plunger spring

ST16540000
Pulley holder

NT628

Removing injection pump drive gear

a: 68 mm (2.68 in)
b: 8 mm (0.31 in)

KV11289004
Nozzle cleaning kit

q

1

KV11290012

Box

q

2

KV11290110

Brush

q

3

KV11290122

Nozzle oil sump scraper

q

4

KV11290140

Nozzle needle tip cleaner

q

5

KV11290150

Nozzle seat scraper

q

6

KV11290210

Nozzle holder

q

7

KV11290220

Nozzle hole cleaning
needle

NT296

KV11290632
Nozzle oil sump scraper

NT294

KV11292010
Nozzle centering device

NT293

PRECAUTIONS AND PREPARATION

TD27Ti

EC-295

Tool number
Tool name

Description

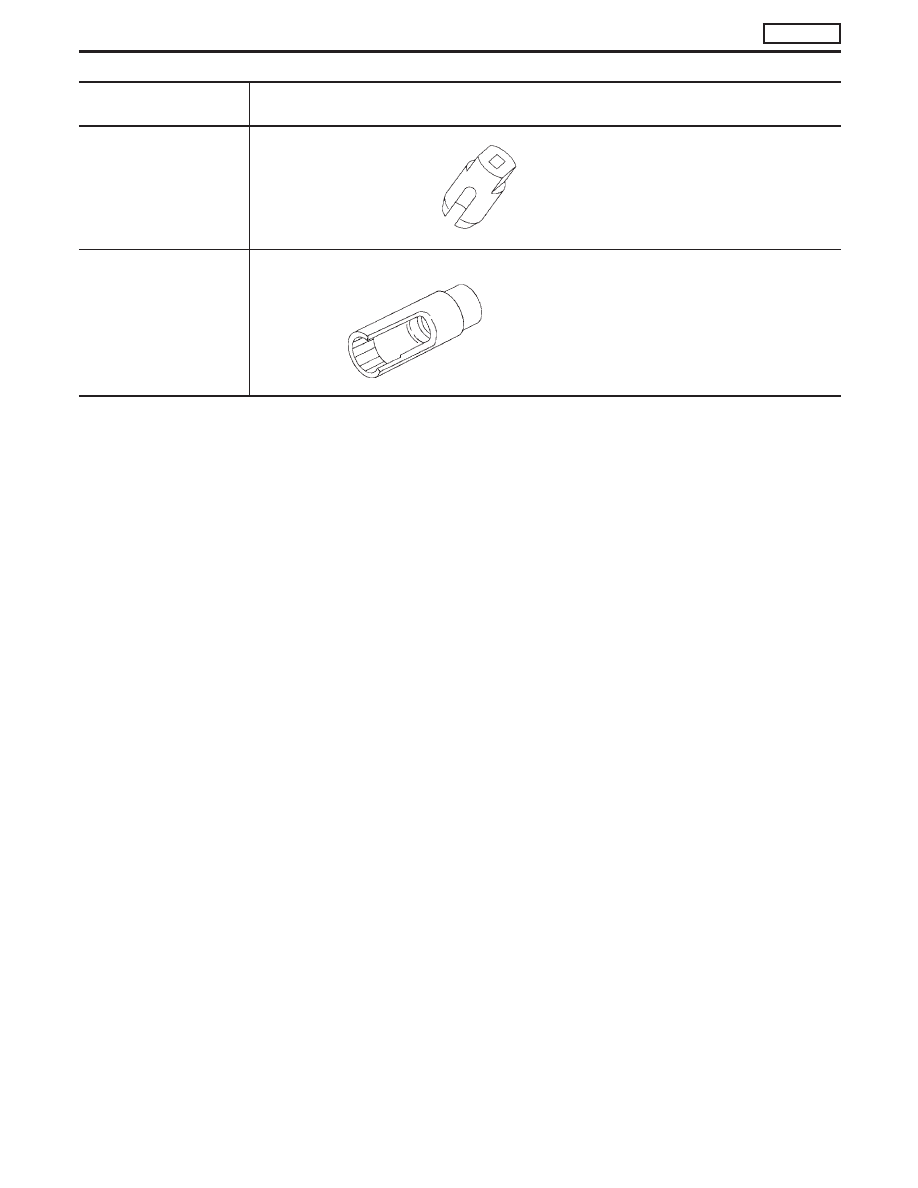

KV11100300
Nozzle holder socket
No. 2-4 injection nozzle
holder socket

NT563

KV111-05700
No. 1 injection nozzle
holder socket

NT648

PRECAUTIONS AND PREPARATION

TD27Ti

Special Service Tools (Cont’d)

EC-296
