Diagnostic Procedure

1

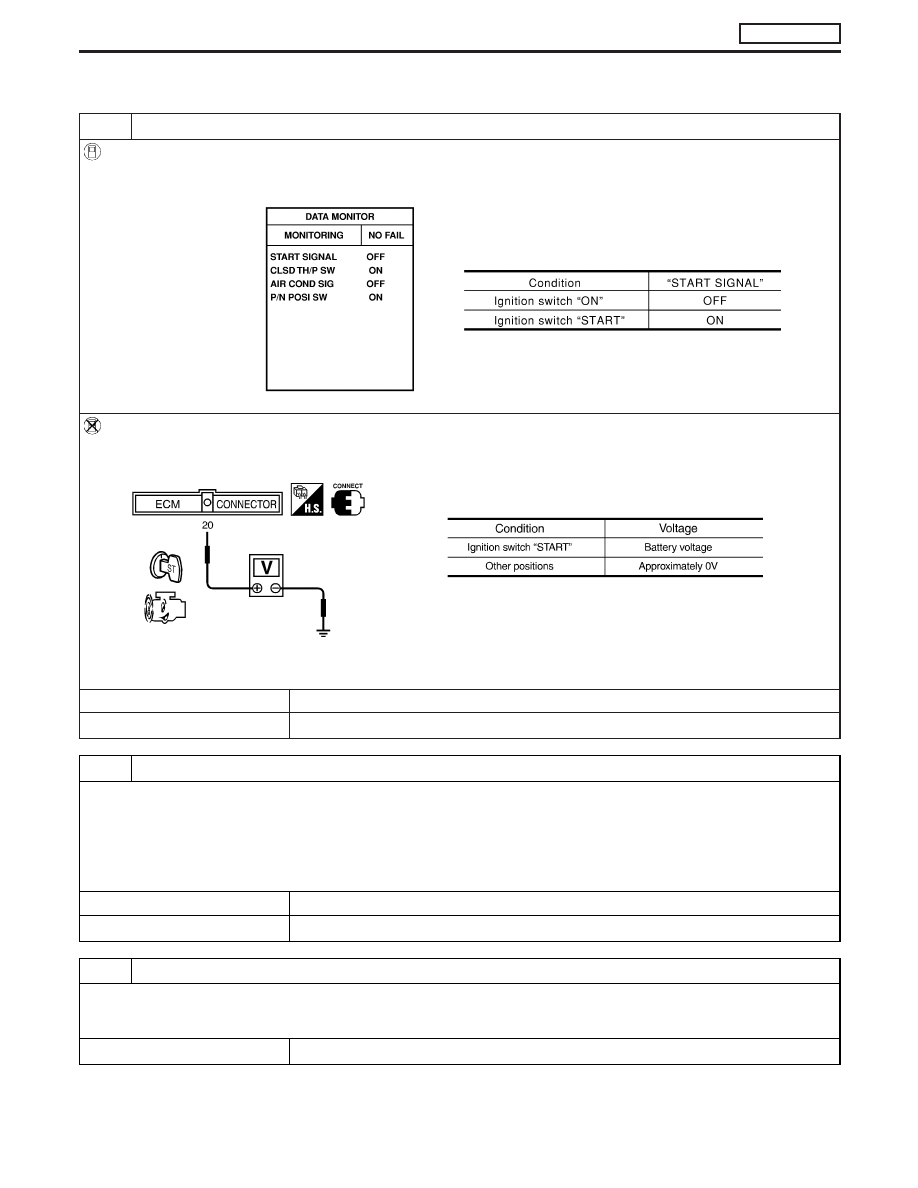

CHECK START SIGNAL OVERALL FUNCTION

With CONSULT-II

1. Turn ignition switch “ON”.
2. Check “START SIGNAL” in “DATA MONITOR” mode with CONSULT-II under the following conditions.

SEF604X

Without CONSULT-II

Check voltage between ECM terminal 20 and ground under the following conditions.

SEF415Y

OK or NG

OK

E

INSPECTION END

NG

E

GO TO 2.

2

CHECK START SIGNAL INPUT SIGNAL CIRCUIT

1. Turn ignition switch “OFF”.
2. Disconnect ECM harness connector and ignition switch harness connector.
3. Check harness continuity between ECM terminal 20 and ignition switch terminal 5. Refer to Wiring Diagram.

Continuity should exist.

4. Also check harness for short to ground and short to power.

OK or NG

OK

E

GO TO 4.

NG

E

GO TO 3.

3

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors M787, F66 (LHD models)

I

Harness for open or short between ECM and ignition switch

E

Repair open circuit or short to ground or short to power in harness or connectors.

START SIGNAL

ZD30DDTi

EC-249

4

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-78.

E

INSPECTION END

START SIGNAL

ZD30DDTi

Diagnostic Procedure (Cont’d)

EC-250

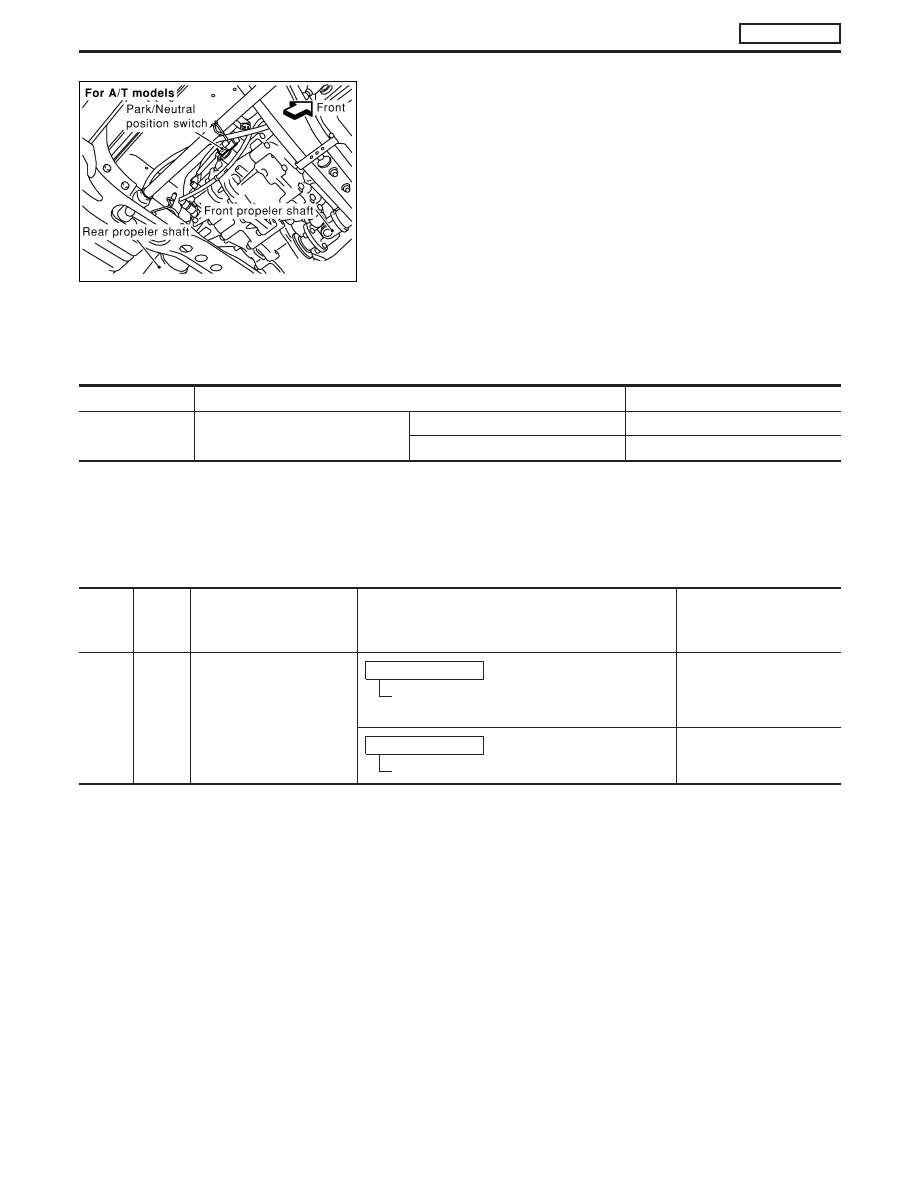

Description

When the gear position is in “Neutral”, neutral position is “ON”.
ECM detects the position because the continuity of the line (the
“ON” signal) exists.

CONSULT-II Reference Value in Data Monitor
Mode

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

P/N POSI SW

I

Ignition switch: ON

Shift lever: Park/Neutral

ON

Except above

OFF

ECM Terminals and Reference Value

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may damage the
ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TER-

MINAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

22

BR/Y
(A/T
mod-
els)
G (M/T
mod-
els)

Park/Neutral position
switch

Ignition switch “ON”

Gear position is “Neutral” (M/T models)
Gear position is “P” or “N” (A/T models)

Approximately 0V

Ignition switch “ON”

Except the above gear position

BATTERY VOLTAGE
(11 - 14V)

MEC029E

PARK/NEUTRAL POSITION (PNP) SWITCH

ZD30DDTi

EC-251

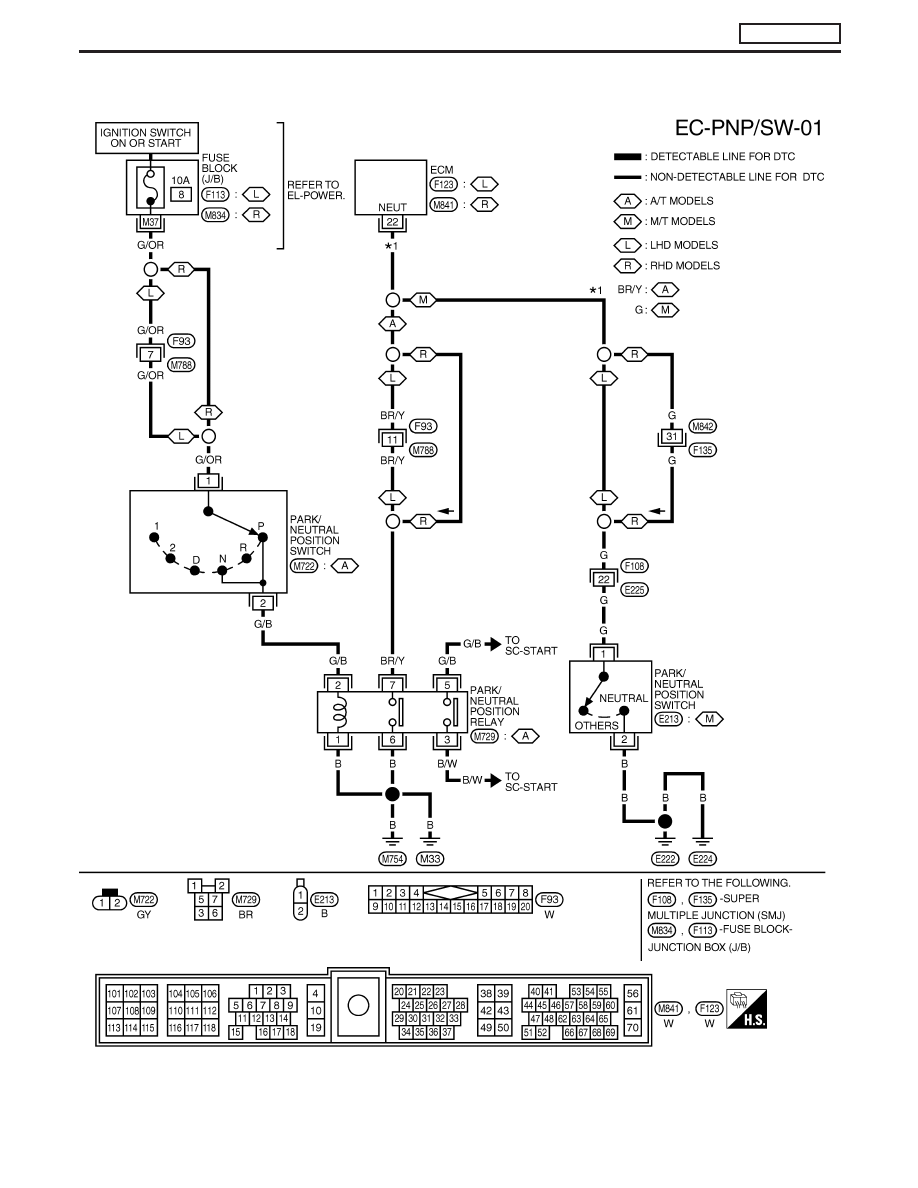

Wiring Diagram

YEC197A

PARK/NEUTRAL POSITION (PNP) SWITCH

ZD30DDTi

EC-252
