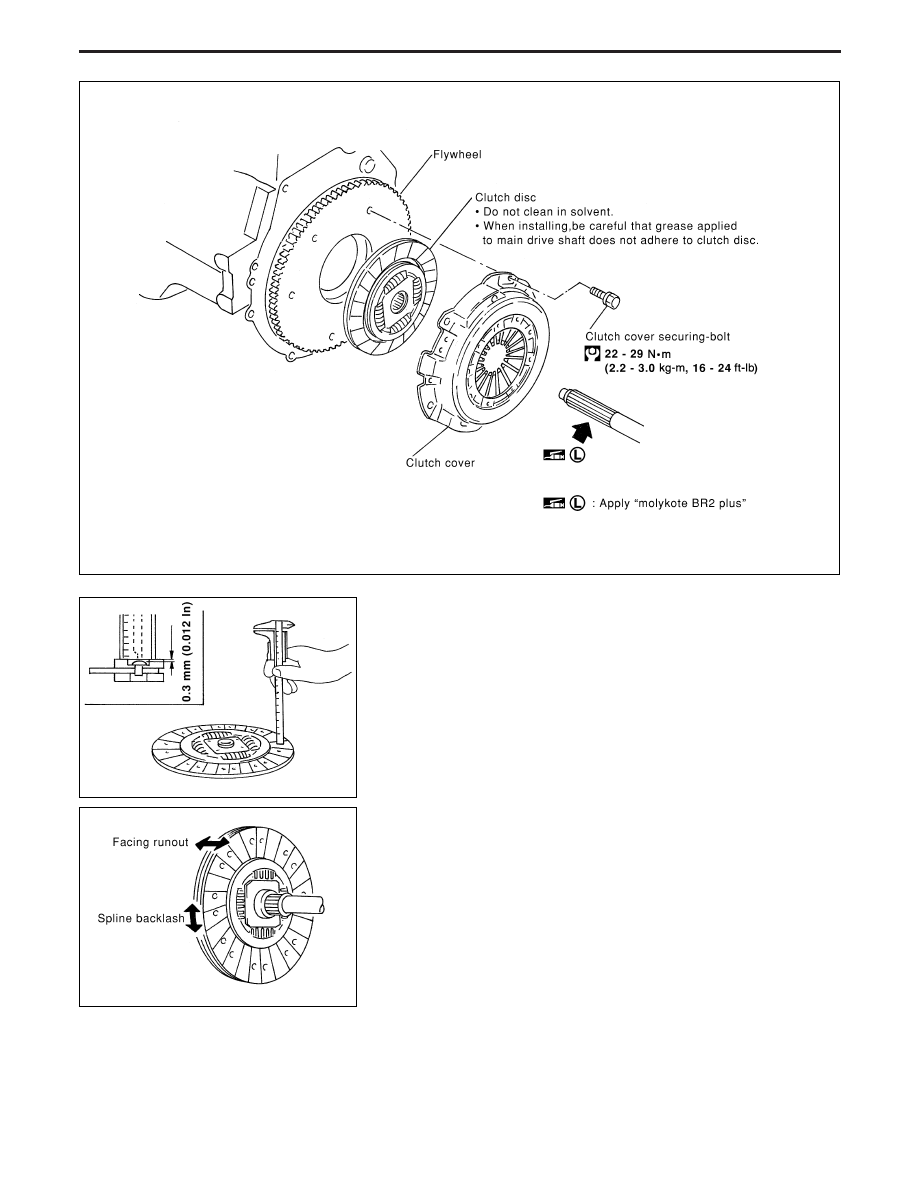

Clutch Disc

INSPECTION

I

Check clutch disc for wear of facing.

Wear limit of facing surface to rivet head:

0.3 mm (0.012 in)

I

Check clutch disc for spline backlash and facing runout.

Maximum spline backlash (at outer edge of disc):

1.0 mm (0.039 in)

Runout limit:

1.0 mm (0.039 in)

Distance of runout check point (from hub center):

120 mm (4.72 in)

I

Check clutch disc for burns, discoloration or oil or grease leak-
age. Replace if necessary.

INSTALLATION

I

Apply “molykote BR2 plus” grease to contact surface of splines
to clutch disc hub.

Too much lubricant might damage clutch disc facing.

YCL023

YCL024

YCL025

CLUTCH DISC AND CLUTCH COVER

CL-11

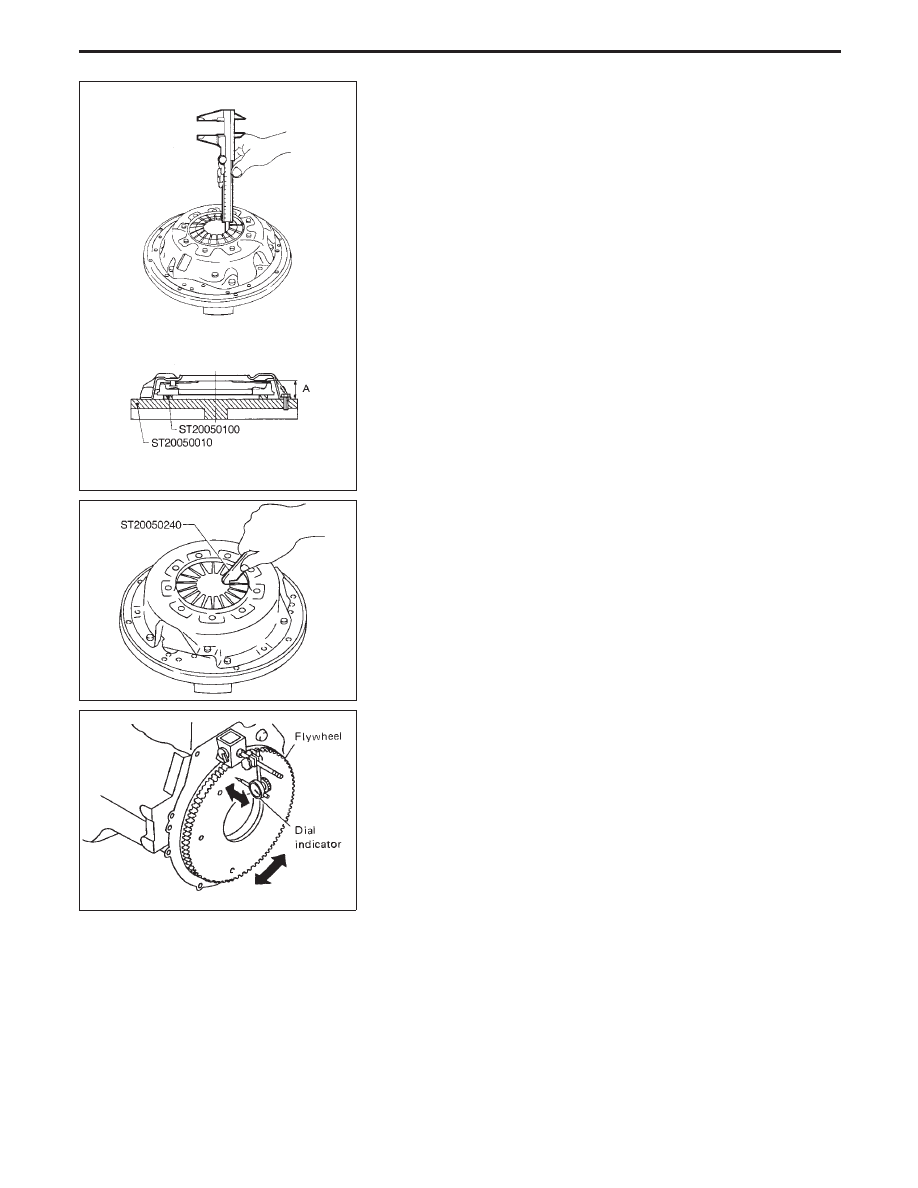

Clutch Cover and Flywheel

INSPECTION AND ADJUSTMENT

I

Set Tools and check height and unevenness of diaphragm
spring.

Diaphragm spring height “A”:

36.5 - 38.5 mm (1.437 - 1.516 in)

I

Check thrust rings for wear or damage by shaking cover
assembly and listening for chattering noise, or lightly hammer-
ing on rivets for a slight cracking noise. Replace clutch cover
assembly if necessary.

I

Check pressure plate and clutch disc contact surface for slight
burns or discoloration. Repair pressure plate with emery paper.

I

Check pressure plate and clutch disc contact surface for defor-
mation or damage. Replace if necessary.

I

Adjust unevenness of diaphragm spring with Tool.

Uneven limit:

0.7 mm (0.028 in)

FLYWHEEL INSPECTION

I

Check contact surface of flywheel for slight burns or discolora-
tion. Repair flywheel with emery paper.

I

Check flywheel runout.

Runout (Total indicator reading):

Refer to EM section. (Inspection — CYLINDER
BLOCK)

SCL503

SCL504

SCL468

CLUTCH DISC AND CLUTCH COVER

CL-12

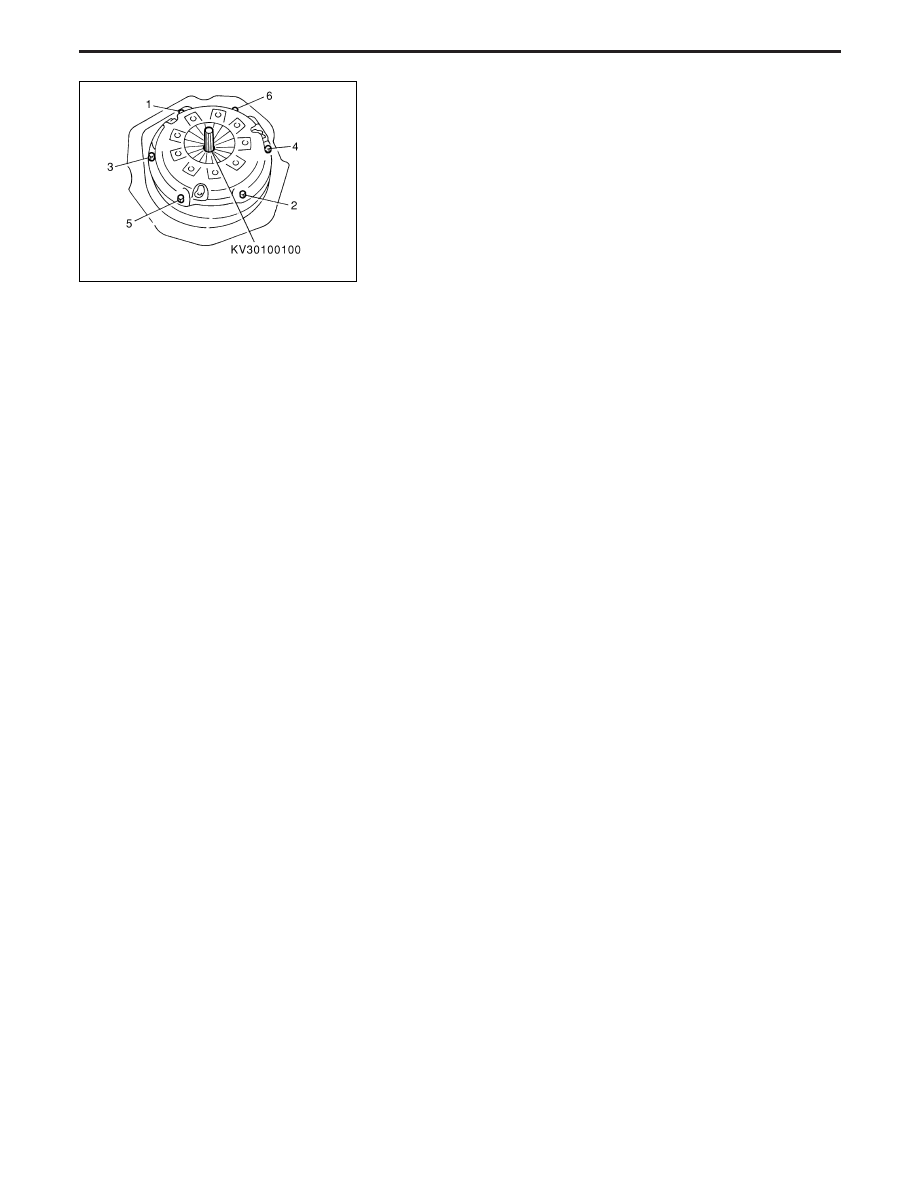

INSTALLATION

I

Insert Tool into clutch disc hub when installing clutch cover and
disc.

I

Tighten bolts in numerical order.

I

Be careful not to allow grease to contaminate clutch fac-
ing.

YCL026

CLUTCH DISC AND CLUTCH COVER

Clutch Cover and Flywheel (Cont’d)

CL-13

General Specifications

CLUTCH CONTROL SYSTEM

Type of clutch control

Hydraulic

CLUTCH MASTER CYLINDER

Inner diameter

mm (in)

15.87 (5/8)

CLUTCH OPERATING CYLINDER

Inner diameter

mm (in)

LHD

17.46 (11/16)

RHD

19.05 (3/4)

CLUTCH DISC

Unit: mm (in)

Engine

TD27Ti

ZD30DDTi

Model

250

260

Facing size
(Outer dia. x inner dia. x
thickness)

250 x 160 x 3.7

(9.84 x 6.30 x 0.1457)

Thickness of disc assembly
under load

7.9 - 8.3 (0.311 - 0.327)

Under a load of 5,884 N

(600 kg, 1,323 lb)

CLUTCH COVER

Engine

TD27Ti

ZD30DDTi

Model

250

260

Full load

N (kg, lb)

5,884 (600, 1,323)

6,760 (689, 1,520)

Inspection and Adjustment

CLUTCH PEDAL

Unit: mm (in)

Handle

LHD

RHD

Pedal height*

227 - 237

(8.94 - 9.33)

210 - 220

(8.27 - 8.66)

Pedal stroke

155 - 160 (6.10 - 6.30)

Pedal free play
(Backlash at clevis)

1.0 - 3.0 (0.039 - 0.118)

*: Measured from surface of melt sheet to surface of pedal

pad

CLUTCH DISC

Unit: mm (in)

Engine

TD27Ti

ZD30DDTi

Disc model

250

260

Rear limit of facing
surface to rivet head

0.3 (0.012)

Runout limit of facing

1 (0.04)

Distance of runout
check point (from the
hub center)

120 (4.72)

Maximum of spline
backlash of spline (at
outer edge of disc)

1.0 (0.039)

CLUTCH COVER

Unit: mm (in)

Engine

TD27Ti

ZD30DDTi

Cover model

250

260

Diaphragm spring height

36.5 - 38.5 (1.437 - 1.516)

Uneven limit of dia-
phragm spring toe height
“A”

0.7 (0.028)

SERVICE DATA AND SPECIFICATIONS (SDS)

CL-14
