Nissan Terrano r20e. Manual - part 87

Points

Detailed points

Coordinates mm (in)

“X”

“Y”

“Z”

q

L

q

l

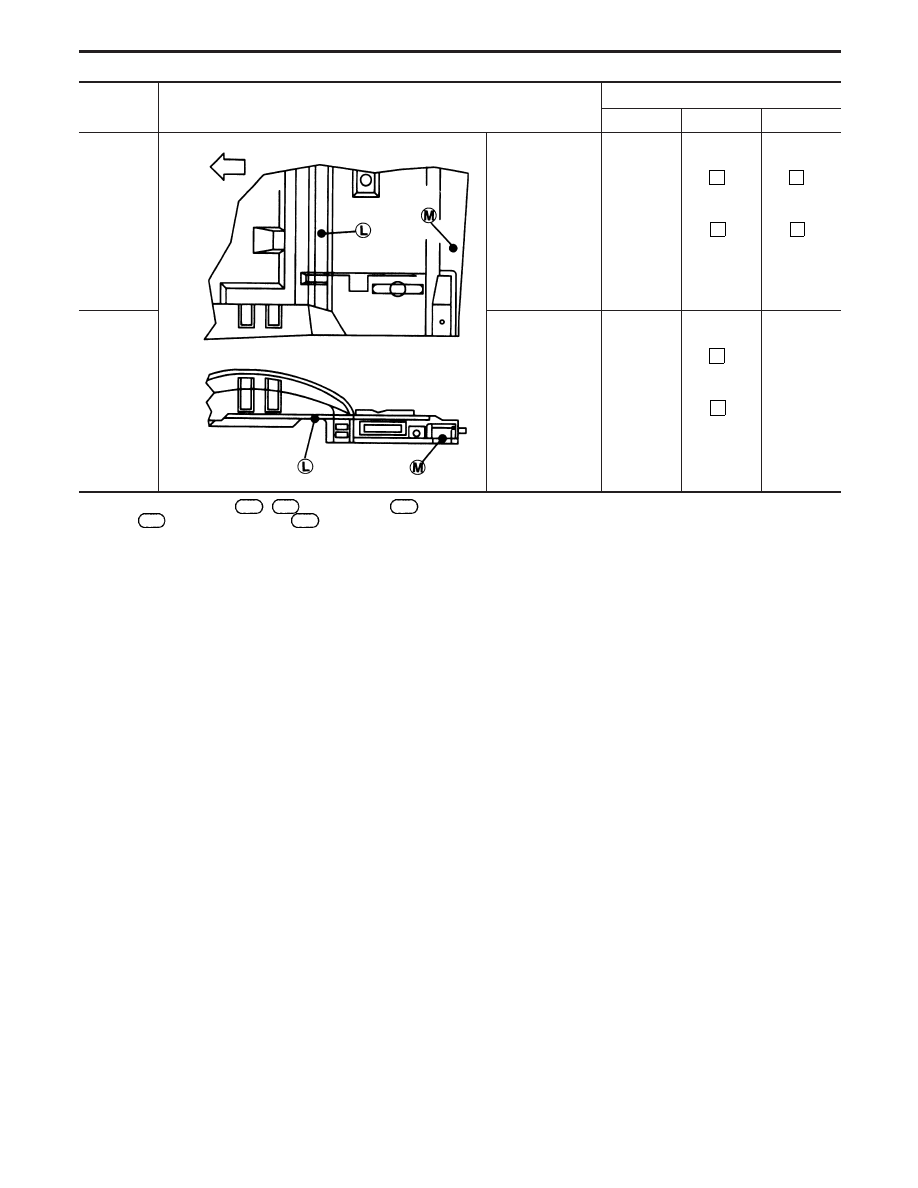

NBF038

5th crossmember
location hole

225.0

(8.86)

W

:

2,961.0

(116.58)

H

:

2,637.0

(103.82)

W

:

264.4

(10.41)

H

:

284.4

(11.20)

q

M

q

m

6th crossmember
location hole

300.0

(11.81)

W

:

3,530.0

(138.98)

H

:

3,050.0

(120.08)

240.6

(9.47)

q

1

: Coordinate indicated is

LH

,

RH

coordinate is -

LH

coordinate.

E.g. if

LH

coordinate is: 698.5,

RH

coordinate is: −698.5.

BODY (ALIGNMENT)

Alignment (Cont’d)

BT-59

NOTES

CLUTCH

SECTION

CL

CONTENTS

PRECAUTIONS AND PREPARATION

............................2

Precautions ..................................................................2
Preparation ..................................................................2

CLUTCH SYSTEM

...........................................................3

Clutch Pedal ................................................................4

INSPECTION AND ADJUSTMENT

.................................5

Adjusting Clutch Pedal ................................................5
Bleeding Procedure .....................................................6

CLUTCH MASTER CYLINDER

.......................................7

HYDRAULIC CLUTCH CONTROL

.................................8

Clutch Master Cylinder ................................................8
Clutch Operating Cylinder ...........................................8

CLUTCH RELEASE MECHANISM

.................................9

CLUTCH DISC AND CLUTCH COVER

........................ 11

Clutch Disc................................................................. 11
Clutch Cover and Flywheel .......................................12

SERVICE DATA AND SPECIFICATIONS (SDS)

..........14

General Specifications...............................................14
Inspection and Adjustment ........................................14

Precautions

I

Recommended fluid is brake fluid “DOT 4”.

I

Do not reuse drained brake fluid.

I

Be careful not to splash brake fluid on painted areas.

I

When removing and installing clutch piping, use Tool.

I

To clean or wash all parts of master cylinder, operating
cylinder and clutch damper, use clean brake fluid.

I

Never use mineral oils such as gasoline or kerosene. It will
ruin the rubber parts of the hydraulic system.

WARNING:

Remove all dust from clutch disc with a dust collector after
cleaning with waste cloth.

Preparation

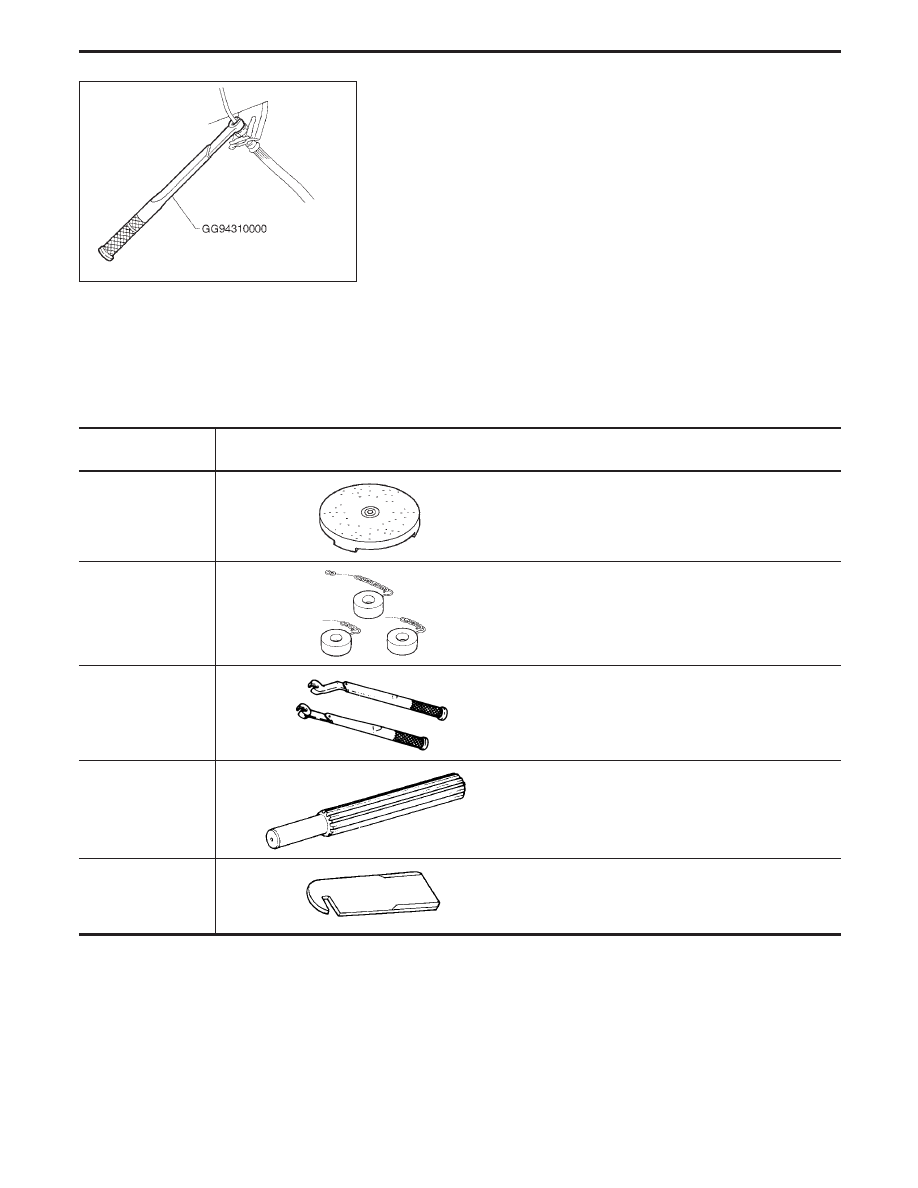

SPECIAL SERVICE TOOLS

*: Special tool or commercial equivalent

Tool number
Tool name

Description

ST20050010
Base plate

Inspecting diaphragm spring of clutch cover

ST20050100
Distance piece

Inspecting diaphragm spring of clutch cover

GG94310000
Flare nut torque
wrench

Removing and installing each clutch piping

KV30100100*
Clutch aligning bar

Installing clutch cover and clutch disc

ST20050240*
Diaphragm spring
adjusting wrench

Adjusting unevenness of diaphragm spring of clutch
cover

SBR820B
