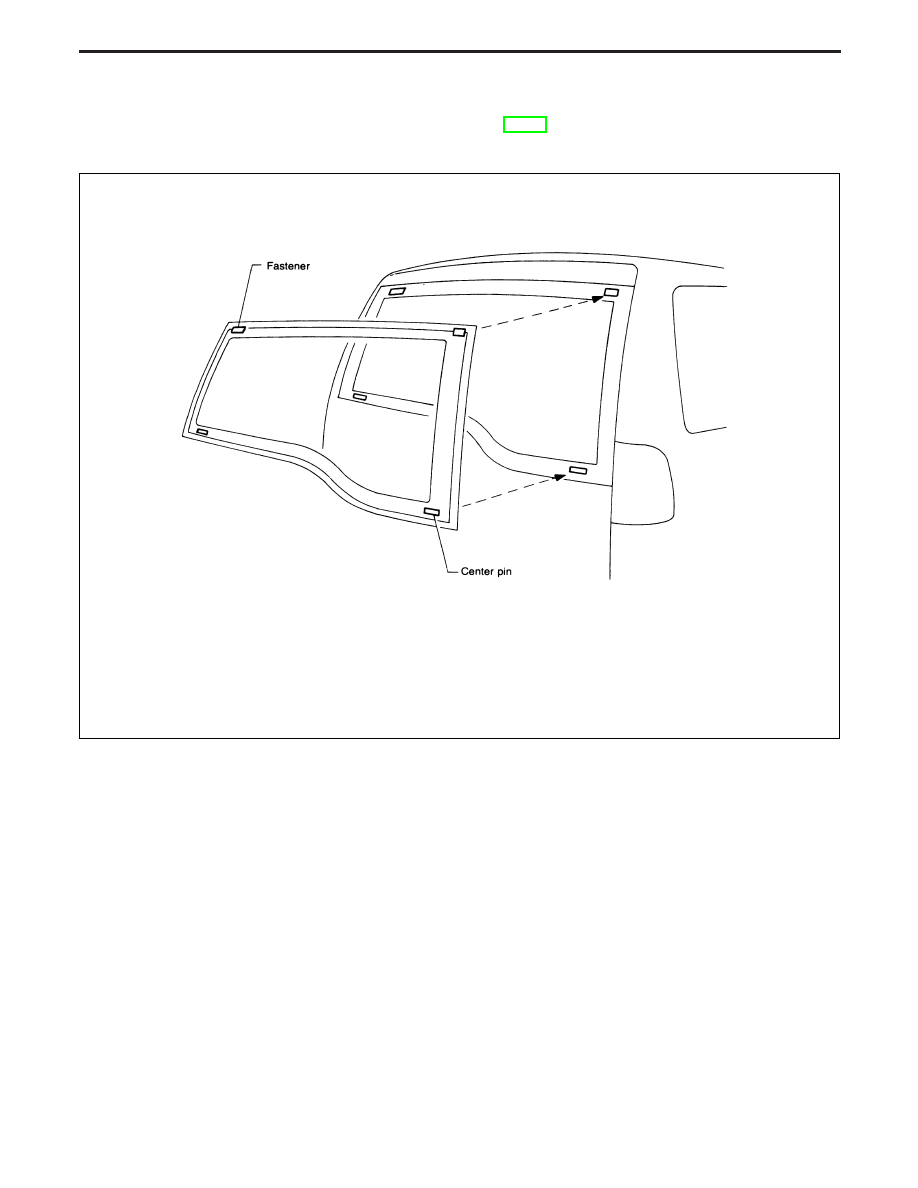

BACK DOOR WINDOW

I

Window glass is held in place by weatherstrip. Refer to
“EXTERIOR”, BT-21.

I

Apply sealer to clearances between vehicle body panel and
weatherstrip as necessary.

EBF030

WINDSHIELD AND WINDOWS

Removal and Installation (Cont’d)

BT-47

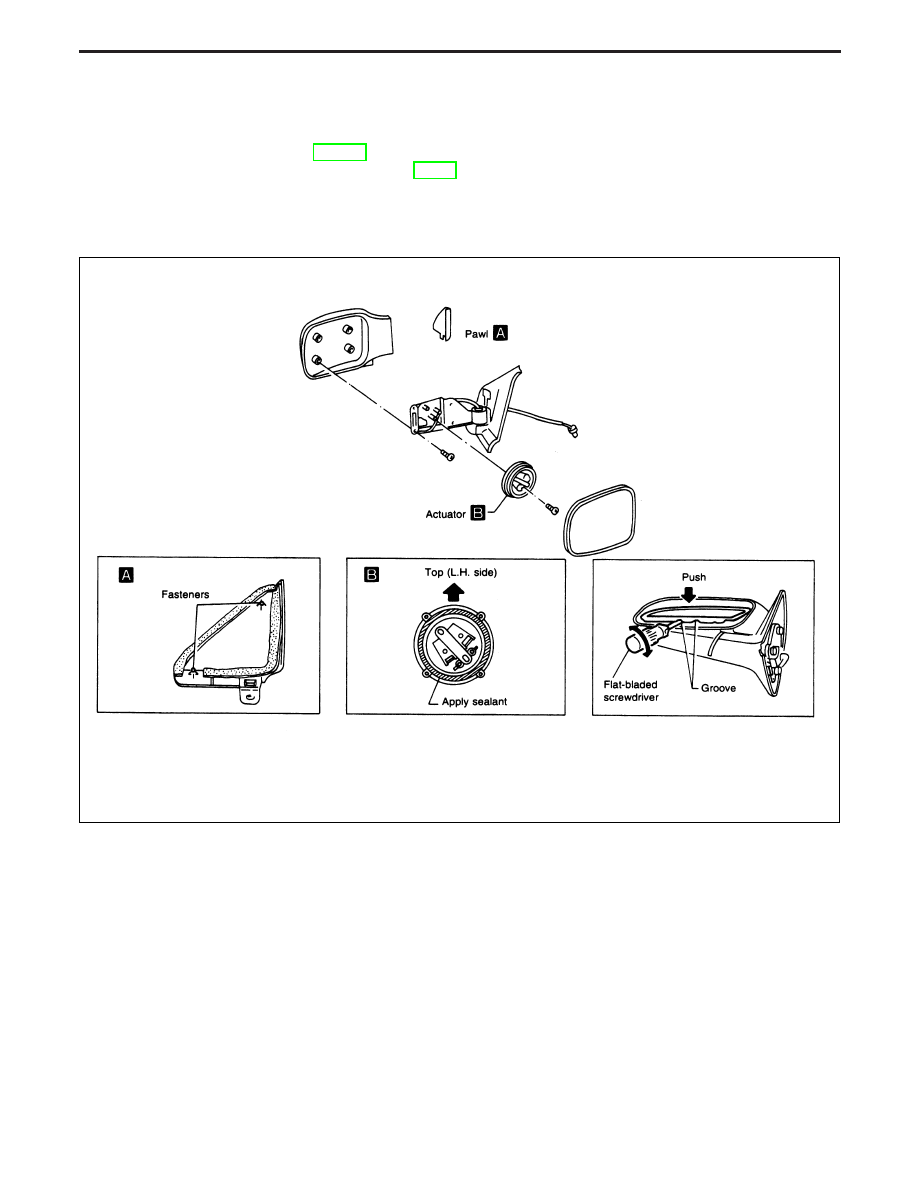

Removal and Installation

CAUTION:

Be careful not to scratch door rearview mirror body.

★

For Wiring Diagram, refer to EL-241, “DOOR MIRROR” for details.

1. Remove door trim. Refer to “DOOR TRIM”, BT-19.
2. Remove inner cover front corner of door.
3. Disconnect door mirror harness connector.
4. Remove harness clips.
5. Remove bolts securing door mirror assembly.

EBF031

DOOR MIRROR

BT-48

Alignment

I

All dimensions indicated in figures are actual ones.

I

When using a tracking gauge, adjust both pointers to equal length. Then check the pointers and gauge
itself to make sure there is no free play.

I

When a measuring tape is used, check to be sure there is no elongation, twisting or bending.

I

Measurements should be taken at the center of the mounting holes.

I

An asterisk (*) following the value at the measuring point indicates that the measuring point on the other
side is symmetrically the same value.

I

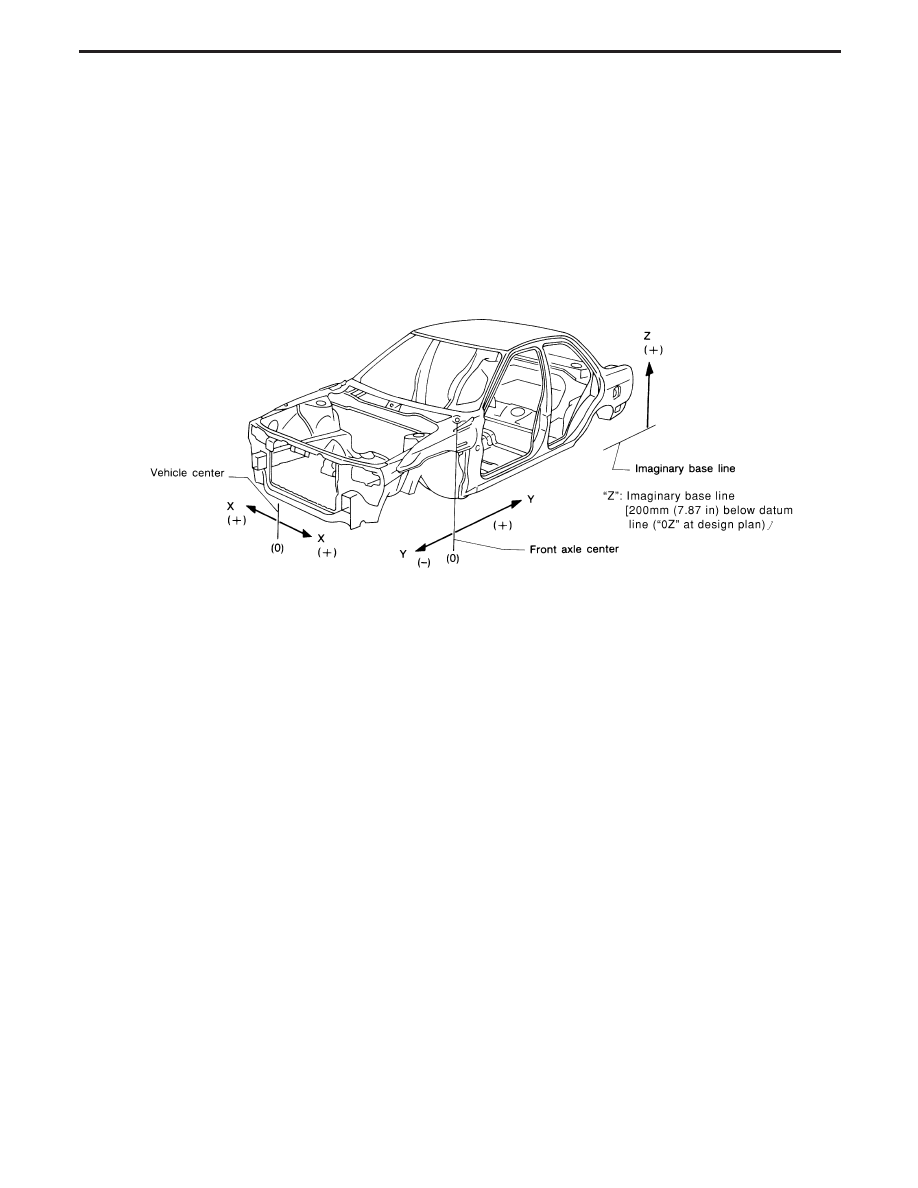

The coordinates of the measurement points are the distances measured from the standard line of “X”, “Y”
and “Z”.

YBT089

BODY (ALIGNMENT)

BT-49

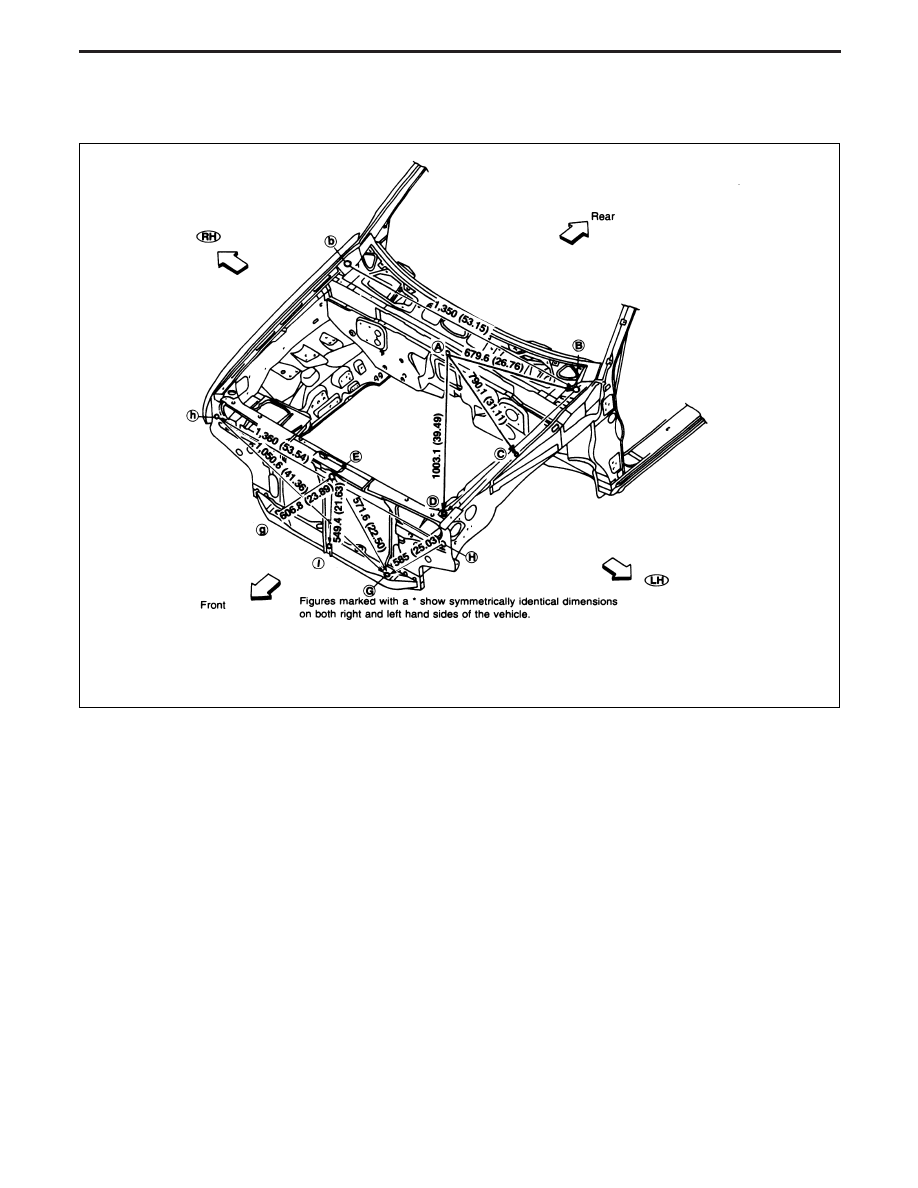

ENGINE COMPARTMENT

Measurement

Unit: mm (in)

NBF021

BODY (ALIGNMENT)

Alignment (Cont’d)

BT-50
