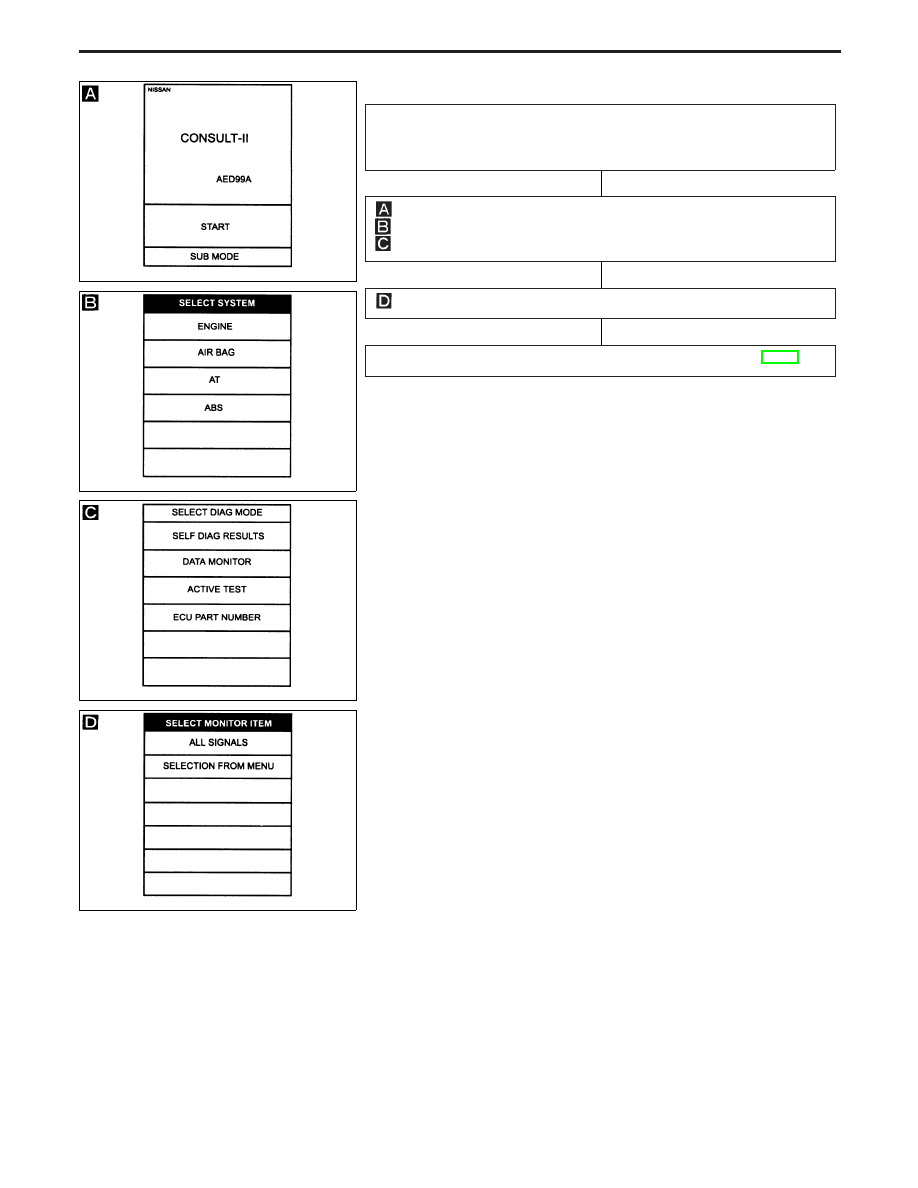

DATA MONITOR PROCEDURE

1) Turn ignition switch to the OFF position.
2) Connect CONSULT-II to Data Link Connector.
3) Turn ignition switch to the ON position.

1) Touch “START” on CONSULT-II screen.
2) Touch “ABS”.
3) Touch “DATA MONITOR”.

1) Select “SELECT MONITOR ITEM”.

Carry out the monitor test under the condition as described in page BR-62.

C2NCS01

C2SSE01

C2SDM01

C2SMI01

H

H

H

TROUBLE DIAGNOSES

CONSULT-II Inspection Procedure (Cont’d)

BR-61

DATA MONITOR MODE

MONITOR ITEM

CONDITION

SPECIFICATION

FR RH SENSOR
FR LH SENSOR
REAR RH SENSOR
REAR LH SENSOR

Drive vehicle.
(Each wheel is rotating.)

Wheel speed signal
Almost the same speed as speedometer.

STOP LAMP SW

Brake is depressed.

Depress the pedal: ON
Release the pedal: OFF

G-SWITCH

Vehicle is driven.
Vehicle is stopped.
Brake is applied.

When driving or stopping vehicle with a force of less than 0.3G:
ON
When driving or stopping vehicle with a force of 0.3G or more:
OFF

FR RH IN SOL
FR RH OUT SOL
FR LH IN SOL
FR LH OUT SOL
RR IN SOL
RR OUT SOL

1. Drive vehicle at speeds over

30 km/h (19 MPH) for at
least one minute.

2. Engine is running.

Operating conditions for each solenoid valve are indicated.
ABS is not operating: OFF

MOTOR RELAY

ABS is not operating: OFF
ABS is operating: ON

ACTUATOR RELAY

Ignition switch is set to the
“ON” position or engine is run-
ning.

Ignition switch in the “ON” position (Engine stops): OFF
Engine running: ON

WARNING LAMP

Warning lamp is turned on: ON
Warning lamp is turned off: OFF

BATTERY VOLT

Power supply voltage for control unit

TROUBLE DIAGNOSES

CONSULT-II Inspection Procedure (Cont’d)

BR-62

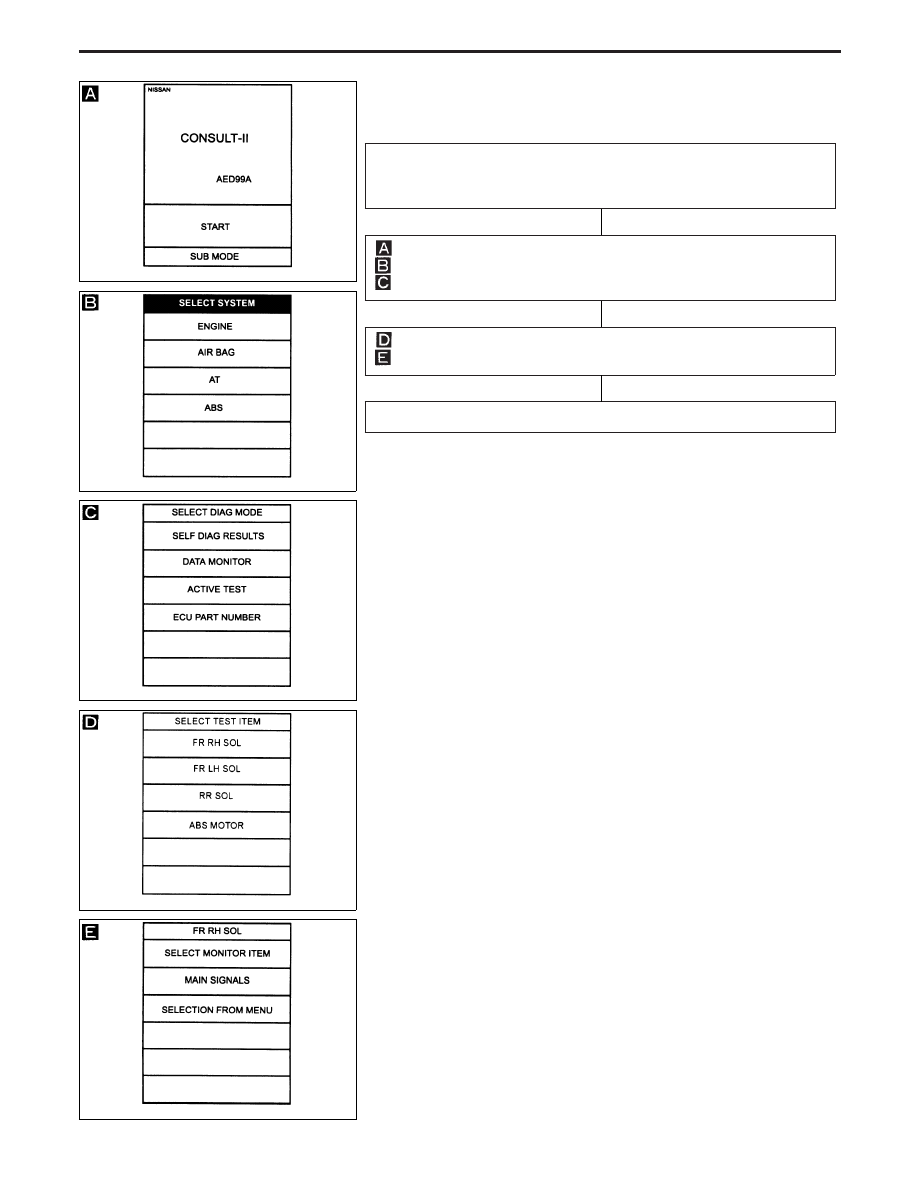

ACTIVE TEST PROCEDURE

I

When conducting Active test, vehicle must be stationary.

I

When ABS warning lamp stays on, never conduct Active test.

1) Turn ignition switch to the “LOCK” position.
2) Connect CONSULT-II to Data Link Connector.
3) Start engine.

1) Touch “START” on CONSULT-II screen.
2) Touch “ABS”.
3) Touch “ACTIVE TEST”.

1) Select active test item by touching screen.
2) Touch “START”.

Carry out the active test by touching screen key.

C2NCS01

C2SSE01

C2SDM01

C2STI01

C2FRS01

H

H

H

TROUBLE DIAGNOSES

CONSULT-II Inspection Procedure (Cont’d)

BR-63

ACTIVE TEST MODE

TEST ITEM

CONDITION

JUDGEMENT

FR RH SOLENOID
FR LH SOLENOID
RR SOLENOID

Engine is running.

Brake fluid pressure control operation

IN SOL

OUT SOL

UP (Increase):
KEEP (Hold):
DOWN (Decrease):

OFF

ON
ON

OFF
OFF

ON

ABS MOTOR

ABS actuator motor
ON: Motor runs (ABS motor relay ON)
OFF: Motor stops (ABS motor relay OFF)

G-SWITCH

Ignition switch is ON or
engine is running.

Check G-switch circuit
OFF: G-switch OFF
ON: G-switch ON

Note: Active test will automatically stop ten seconds after the test starts. (LIMIT SIGNAL monitor shows

ON.)
