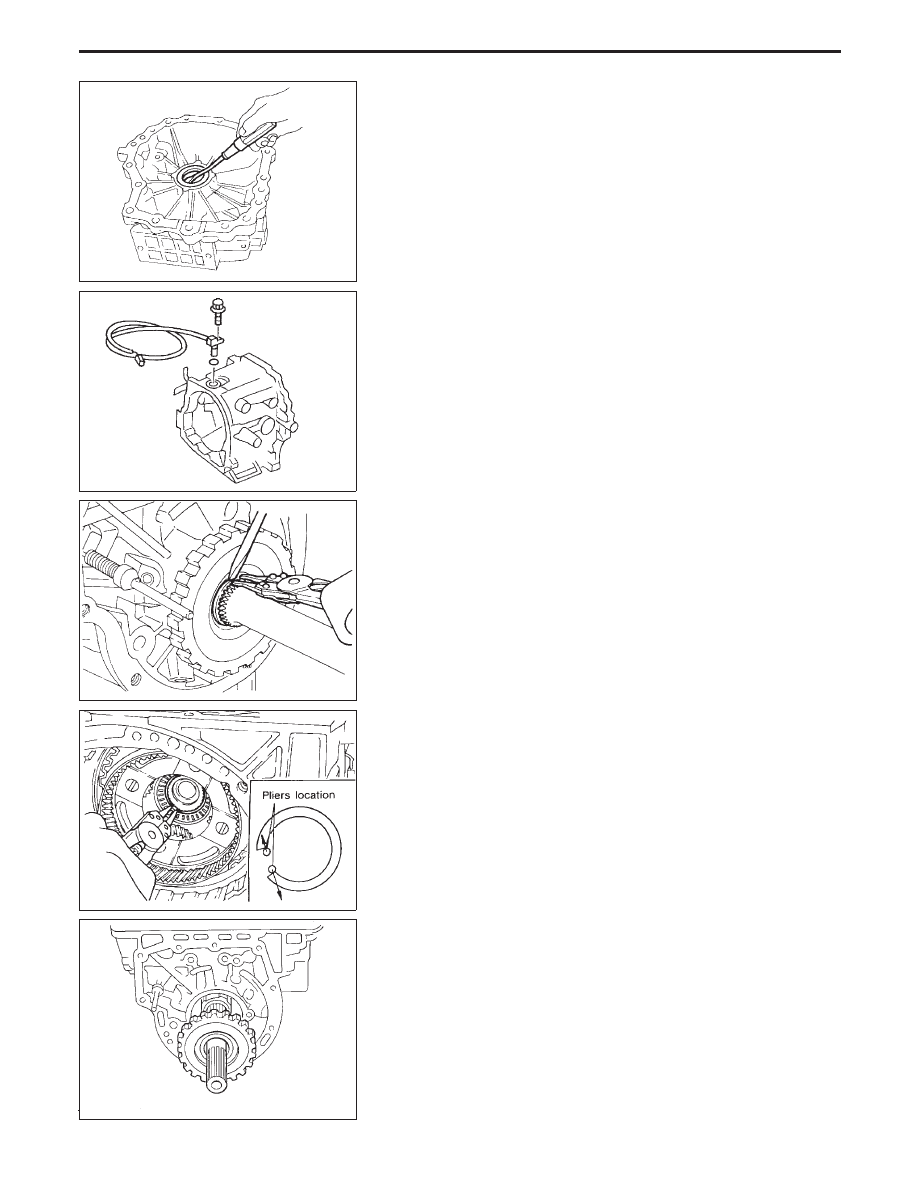

c. Remove oil seal from adapter case.

I

Do not remove oil seal unless it is to be replaced.

d. Remove revolution sensor from adapter case.
e. Remove O-ring from revolution sensor.

19. Remove output shaft and parking gear.
a. Remove rear snap ring from output shaft.

b. Slowly push output shaft all the way forward.

I

Do not use excessive force.

c. Remove snap ring from output shaft.

d. Remove output shaft and parking gear as a unit from transmis-

sion case.

e. Remove parking gear from output shaft.

SAT756I

SAT757I

SAT960A

SAT957A

SAT109B

DISASSEMBLY

Disassembly (Cont’d)

AT-129

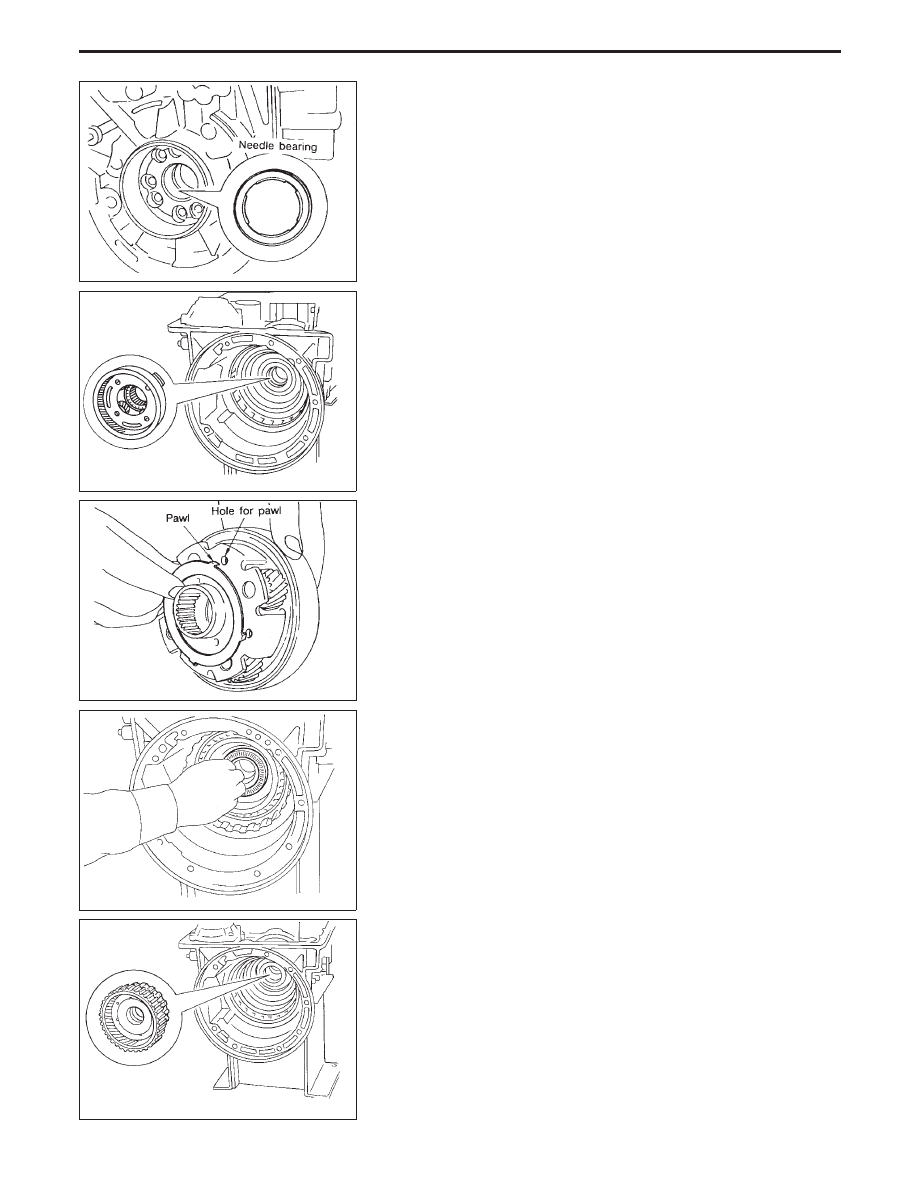

f.

Remove needle bearing from transmission case.

20. Remove rear side clutch and gear components.
a. Remove front internal gear.

b. Remove bearing race from front internal gear.

c. Remove needle bearing from rear internal gear.

d. Remove rear internal gear, forward clutch hub and overrun

clutch hub as a set from transmission case.

SAT033B

SAT954A

SAT110B

SAT111B

SAT951A

DISASSEMBLY

Disassembly (Cont’d)

AT-130

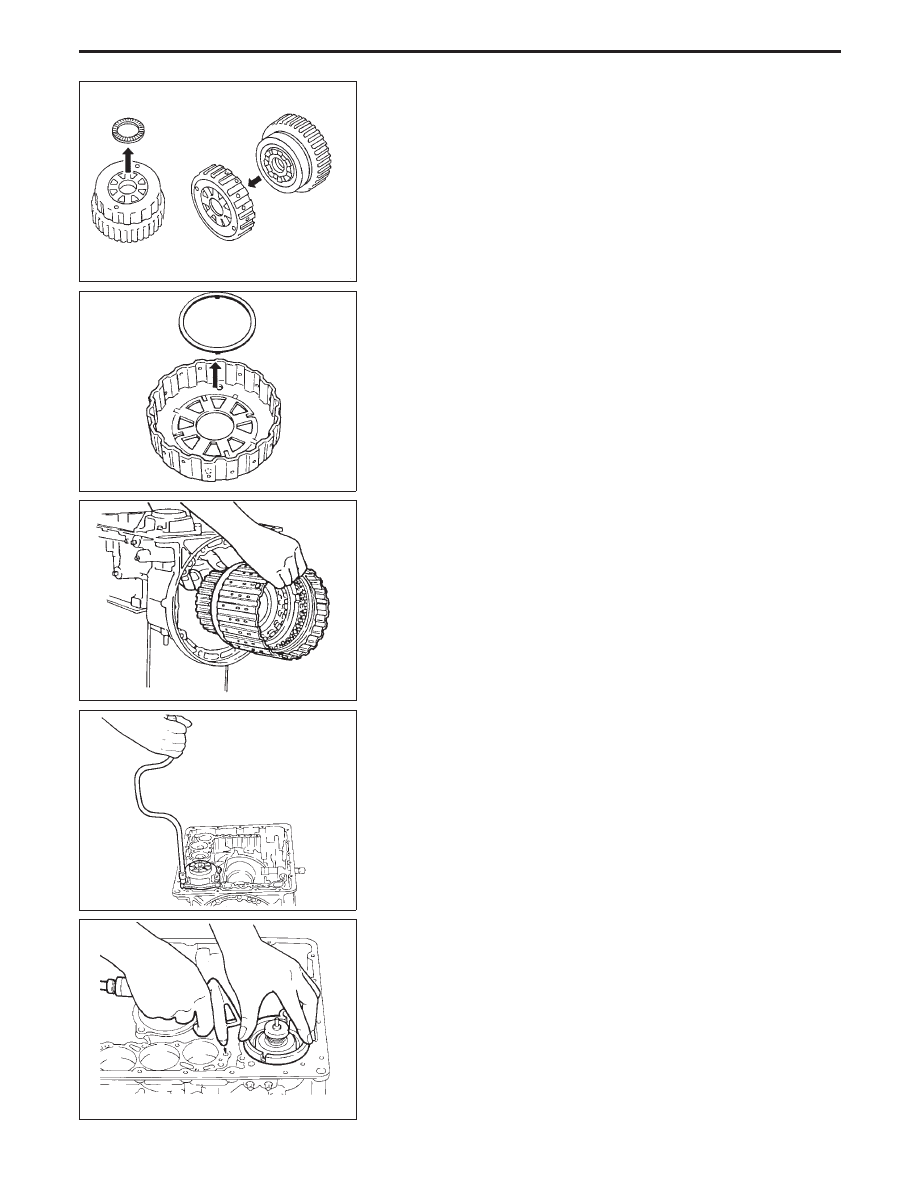

e. Remove needle bearing from overrun clutch hub.
f.

Remove overrun clutch hub from rear internal gear and forward
clutch hub.

g. Remove thrust washer from overrun clutch hub.

h. Remove forward clutch assembly from transmission case.

21. Remove band servo and accumulator components.
a. Remove band servo retainer from transmission case.

b. Apply compressed air to oil hole until band servo piston comes

out of transmission case.

I

Hold piston with a rag and gradually direct air to oil hole.

c. Remove return springs.

SAT148G

SAT036B

SAT037B

SAT038B

SAT039B

DISASSEMBLY

Disassembly (Cont’d)

AT-131

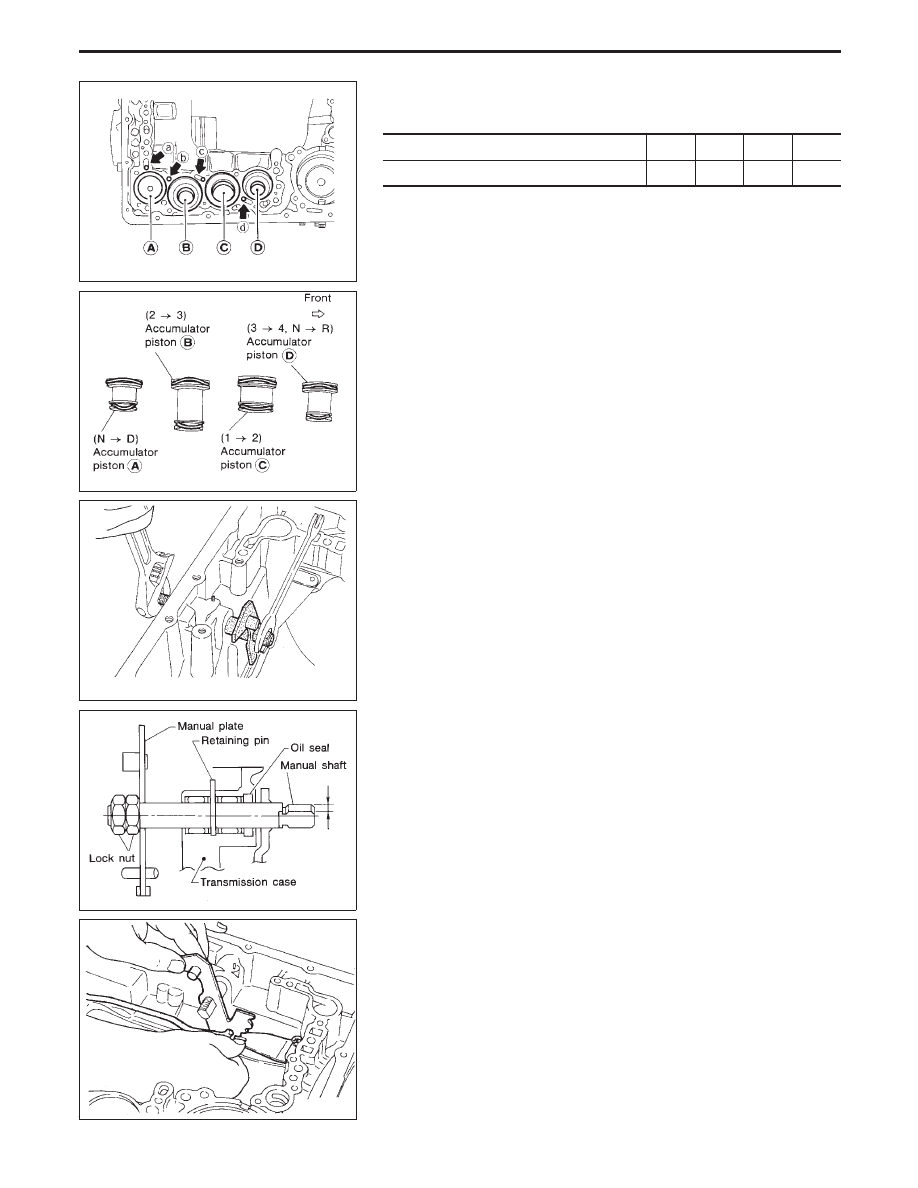

d. Remove springs from accumulator pistons

q

B

,

q

C

and

q

D

.

e. Apply compressed air to each oil hole until piston comes out.

I

Hold piston with a rag and gradually direct air to oil hole.

Identification of accumulator pistons

q

A

q

B

q

C

q

D

Identification of oil holes

q

a

q

b

q

c

q

d

f.

Remove O-ring from each piston.

22. Remove manual shaft components, if necessary.
a. Hold width across flats of manual shaft (outside the transmis-

sion case) and remove lock nut from shaft.

b. Remove retaining pin from transmission case.

c. While pushing detent spring down, remove manual plate and

parking rod from transmission case.

SAT040BA

SAT523GA

SAT041B

SAT042B

SAT935A

DISASSEMBLY

Disassembly (Cont’d)

AT-132
