OVERHAUL

TM-223

< UNIT DISASSEMBLY AND ASSEMBLY >

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

19. Parking rod

20. Manual shaft oil seal

21. Manual shaft

22. O-ring

23. Band servo anchor end pin

24. Detent spring

25. Spacer

26. Seal rings

27. Return spring

28. O-ring

29. Servo assembly

30. Snap ring

31. Snap ring

32. Sub-harness

33. Control valve with TCM

34. Bracket

35. O-ring

36. Plug

37. Oil pan gasket

38. Brackets

39. Oil pan bolt

40. Oil pan

41. Magnets

42. Drain plug

43. Drain plug gasket

44. A/T assemblt harness connec-

tor

45. O-ring

46. Retaining pin

47. Transmission case

A.

Tightening must be done following the assembly procedure. Refer to

TM-281, "Assembly (2)"

.

TM-224

< UNIT DISASSEMBLY AND ASSEMBLY >

OVERHAUL

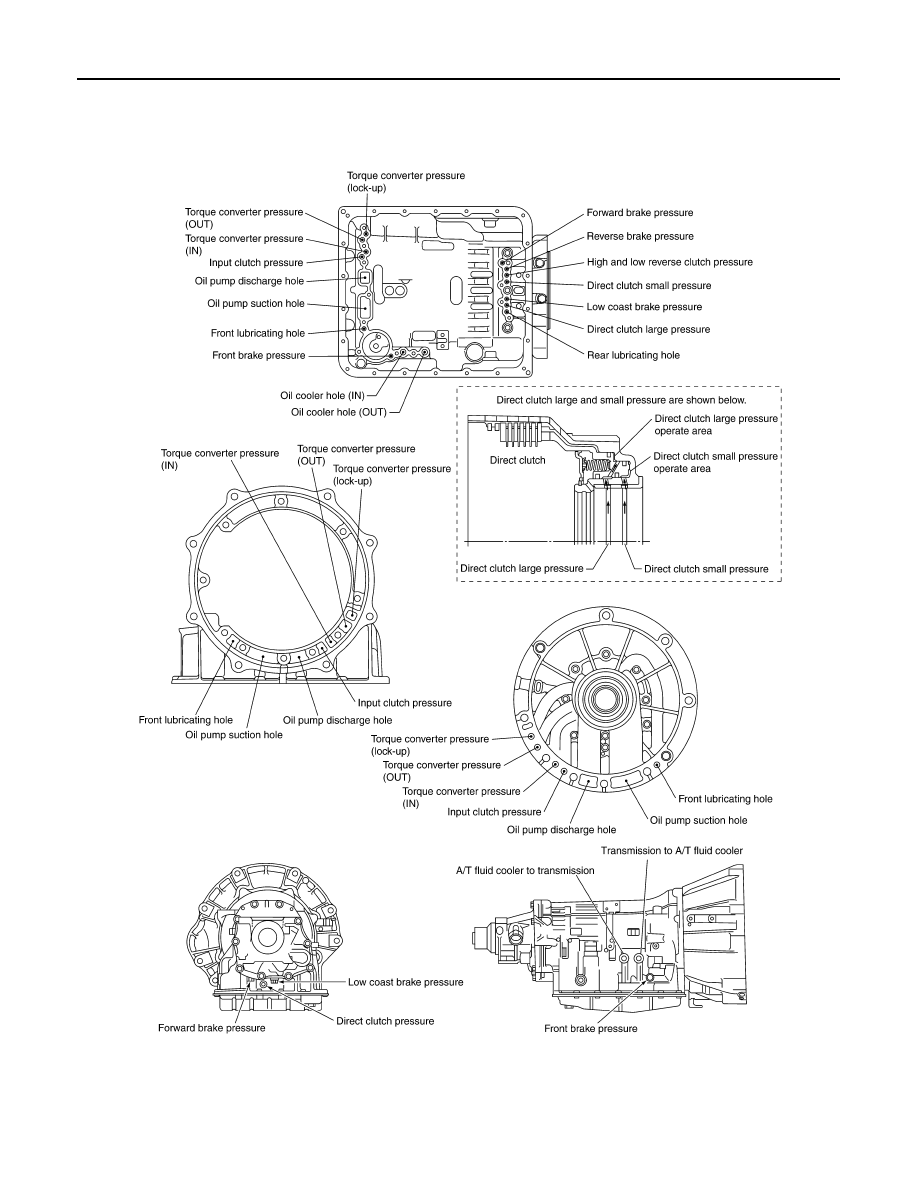

Oil Channel

INFOID:0000000009885926

2WD models

SCIA5185E

OVERHAUL

TM-225

< UNIT DISASSEMBLY AND ASSEMBLY >

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

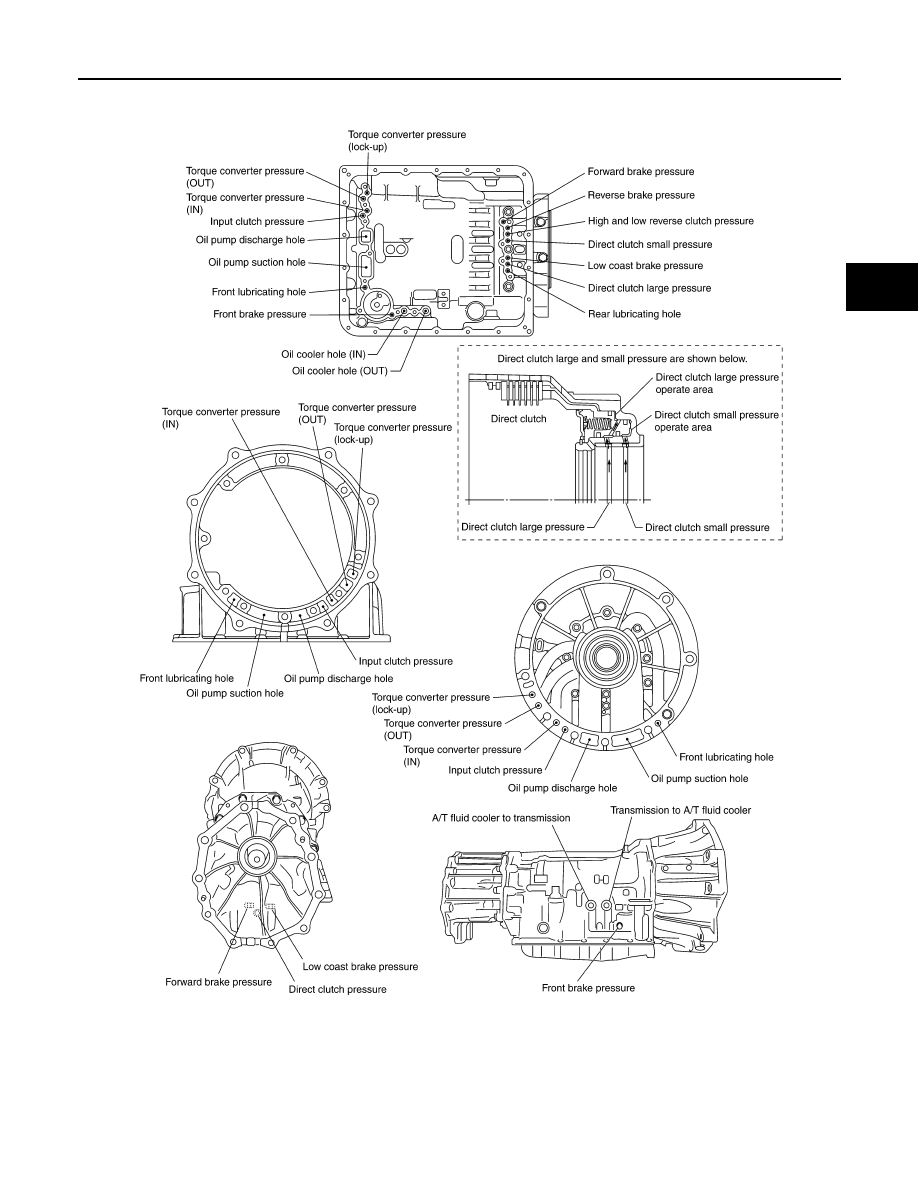

4WD models

SCIA5189E

TM-226

< UNIT DISASSEMBLY AND ASSEMBLY >

OVERHAUL

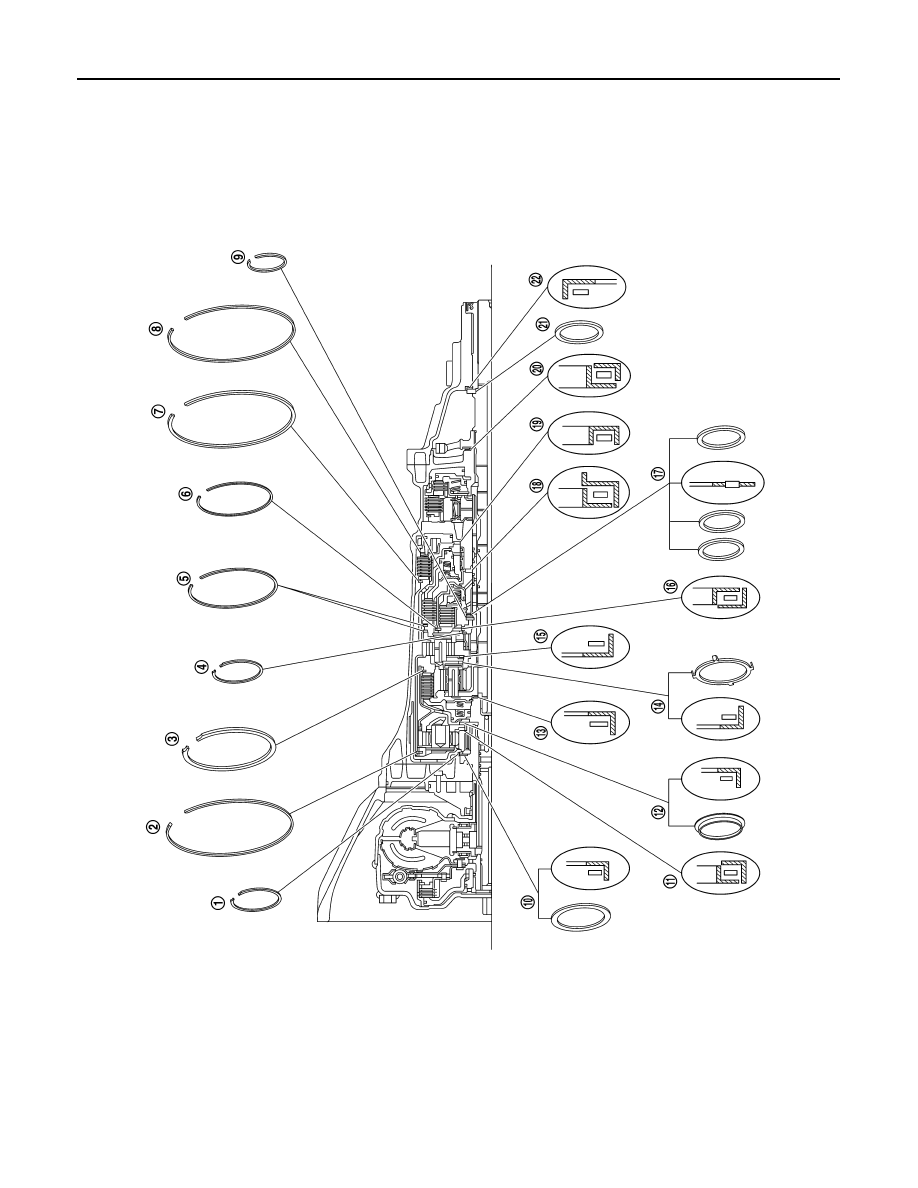

Location of Adjusting Shims, Needle Bearings, Thrust Washers and Snap Rings

INFOID:0000000009885927

2WD models

WCIA0560E

1.

Outer diameter 68 mm (2.68 in)

2.

Outer diameter 182 mm (7.17 in) 3.

Outer diameter 172 mm (6.77 in)

4.

Outer diameter 71 mm (2.80 in)

5.

Outer diameter 169 mm (6.65 in) 6.

Outer diameter 134 mm (5.28 in)

7.

Outer diameter 181 mm (7.13 in) 8.

Outer diameter 181 mm (7.13 in) 9.

Outer diameter 48 mm (1.89 in)
