REAR SEAT

SE-49

< UNIT DISASSEMBLY AND ASSEMBLY >

C

D

E

F

G

H

I

K

L

M

A

B

SE

N

O

P

REAR SEAT

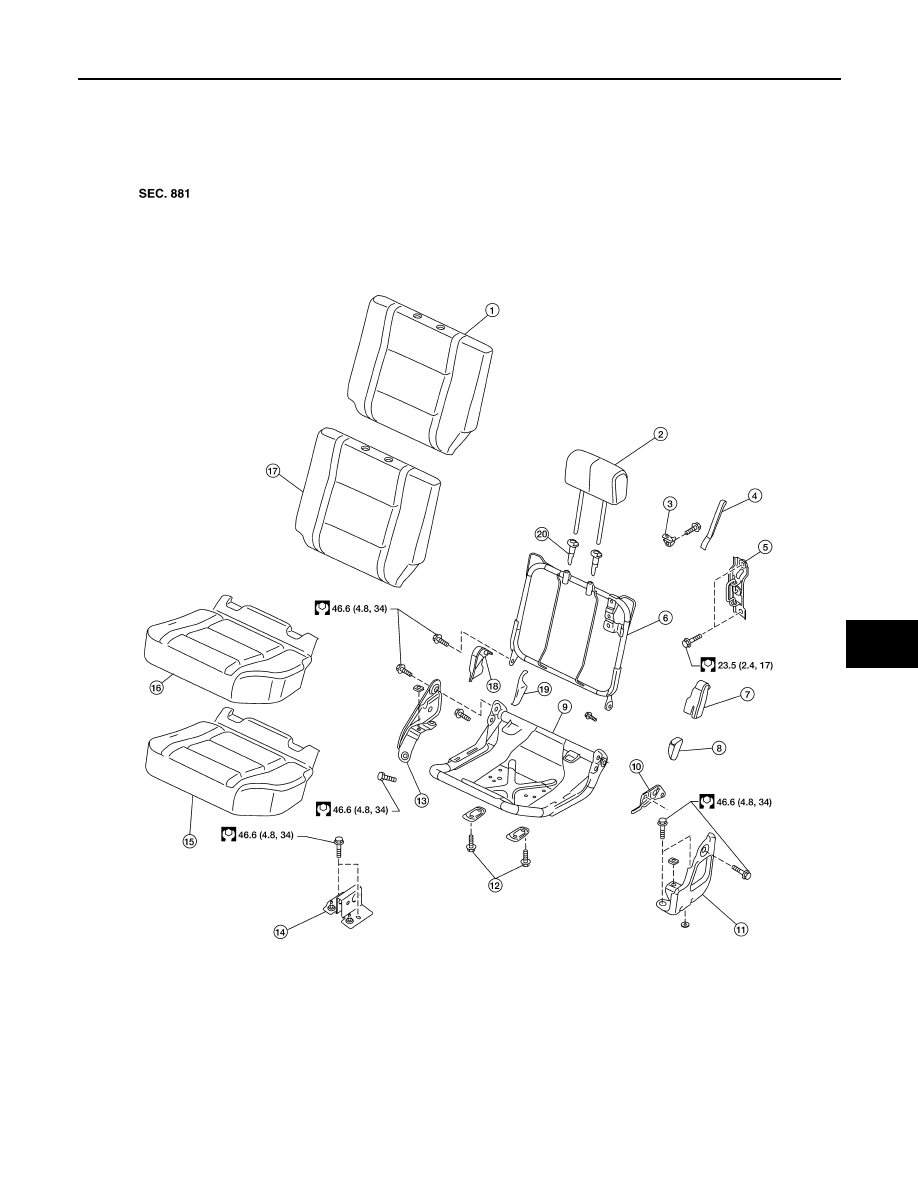

Exploded View

INFOID:0000000006163214

LH

WIIA0949E

1.

Seatback pad

2.

Headrest

3.

Seatback latch

4.

Seatback latch release strap

5.

 Seatback latch striker

6.

Seatback frame

7.

Outboard pivot cover

8.

Release lever handle

9.

Seat cushion frame

SE-50

< UNIT DISASSEMBLY AND ASSEMBLY >

REAR SEAT

RH

10. Seat cushion release assembly

11. Outboard seat support

12. Grocery bag hooks

13. Inboard seat support

14. Rear seat bracket

15. Seat cushion pad

16. Seat cushion trim

17. Seatback trim

18. Inboard outer pivot cover

19. Inner inboard pivot cover

20.  Headrest guide

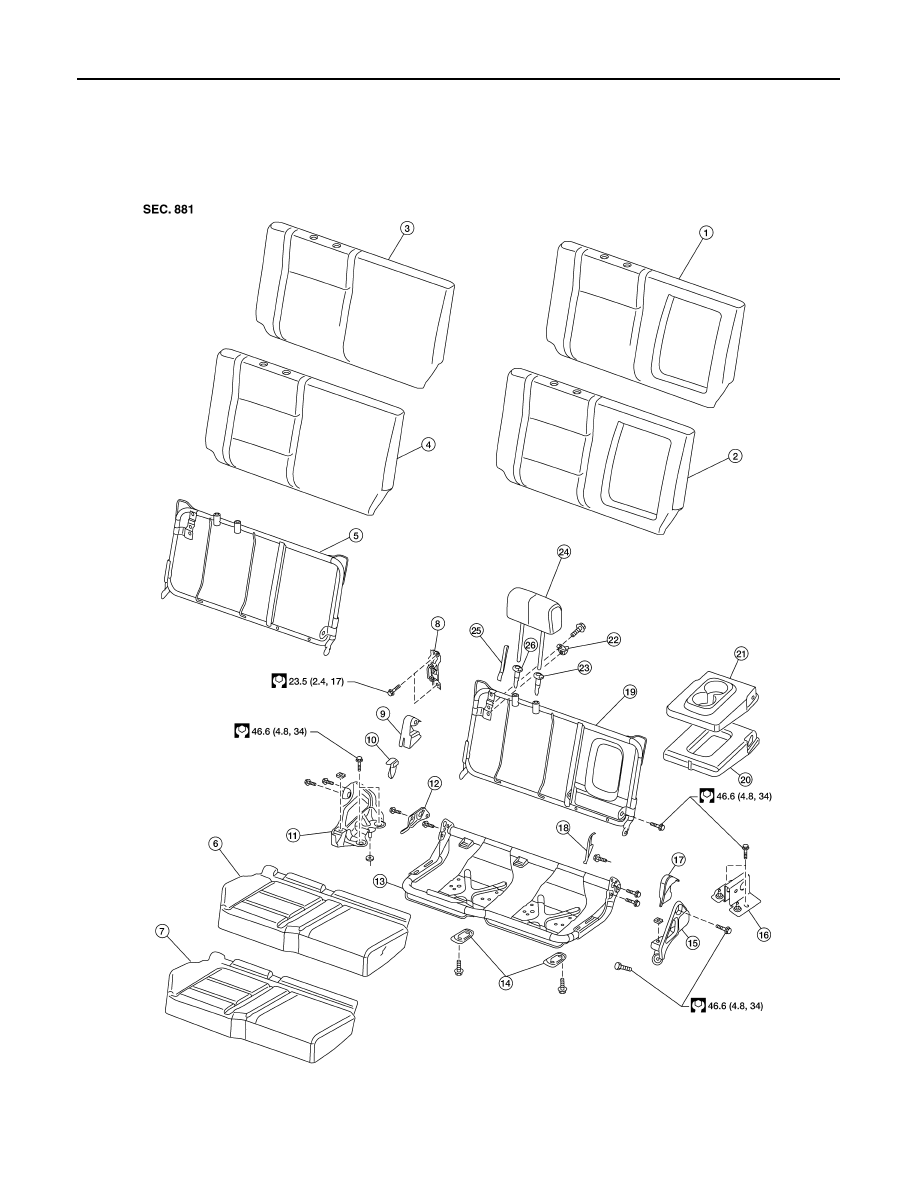

AWJIA0386GB

1.

Seatback trim with armrest

2.

Seatback pad with armrest

3.

Seatback trim without armrest

4.

Seatback pad without armrest

5.

Seatback frame without armrest

6.

Seat cushion trim

REAR SEAT

SE-51

< UNIT DISASSEMBLY AND ASSEMBLY >

C

D

E

F

G

H

I

K

L

M

A

B

SE

N

O

P

7.

Seat cushion pad

8.

Seatback striker assembly

9.

Outboard pivot cover

10. Seat cushion release handle

11. Outboard seatback pivot anchor

12. Seat cushion release lever

13. Seat cushion frame

14. Grocery bag hooks

15. Inboard seatback pivot anchor

16. Rear seat bracket

17. Outer inboard hinge cover

18. Inner inboard hinge cover

19. Seatback frame with armrest

20. Arm rest pad and frame

21. Arm rest trim

22. Seatback latch assembly

23. Locking headrest guide

24. Headrest

25. Seatback release strap

26. Free headrest guide

SEC-1

BODY EXTERIOR, DOORS, ROOF & VEHICLE SECURITY

C

D

E

F

G

H

I

J

L

M

SECTION

SEC

A

B

SEC

N

O

P

CONTENTS

SECURITY CONTROL SYSTEM

BASIC INSPECTION  ....................................

3

DIAGNOSIS AND REPAIR WORKFLOW  ..........

3

Work Flow  .................................................................

3

PRE-INSPECTION FOR DIAGNOSTIC ..............

6

Basic Inspection  ........................................................

6

INSPECTION AND ADJUSTMENT .....................

7

ADDITIONAL SERVICE WHEN REPLACING
CONTROL UNIT  ........................................................
..

7

ADDITIONAL SERVICE WHEN REPLACING
CONTROL UNIT : Special Repair Requirement  .....
..

7

ECM RE-COMMUNICATING FUNCTION  ...................

7

ECM RE-COMMUNICATING FUNCTION : De-
scription ...................................................................
..

7

ECM RE-COMMUNICATING FUNCTION : Spe-
cial Repair Requirement ..........................................
..

7

SYSTEM DESCRIPTION  ..............................

8

NVIS (NISSAN VEHICLE IMMOBILIZER SYS-
TEM-NATS) .........................................................

8

System Diagram ........................................................

8

System Description  ...................................................

8

Component Parts Location ........................................

9

Component Description ..........................................

10

VEHICLE SECURITY SYSTEM  .........................

11

System Diagram ......................................................

11

System Description  .................................................

11

Component Parts Location ......................................

12

Component Description ...........................................

13

DIAGNOSIS SYSTEM (BCM)  ............................

14

COMMON ITEM .........................................................

14

COMMON ITEM : CONSULT-III Function (BCM -
COMMON ITEM) .....................................................

14

IMMU ..........................................................................

14

IMMU : CONSULT-III Function (BCM - IMMU) ........

15

THEFT ALM  ...............................................................

15

THEFT ALM : CONSULT-III Function (BCM -
THEFT ALM)  ...........................................................

15

DTC/CIRCUIT DIAGNOSIS  .........................

16

U1000 CAN COMM CIRCUIT  ...........................

16

Description ...............................................................

16

DTC Logic ................................................................

16

Diagnosis Procedure  ...............................................

16

U1010 CONTROL UNIT (CAN) .........................

17

Description ...............................................................

17

DTC Logic ................................................................

17

Diagnosis Procedure  ...............................................

17

Special Repair Requirement ....................................

17

B2190, P1614 NATS ANTENNA AMP.  ............

18

Description ...............................................................

18

DTC Logic ................................................................

18

Diagnosis Procedure  ...............................................

18

B2191, P1615 DIFFERENCE OF KEY  .............

21

Description ...............................................................

21

DTC Logic ................................................................

21

Diagnosis Procedure  ...............................................

21

B2192, P1611 ID DISCORD, IMMU-ECM .........

22

Description ...............................................................

22

DTC Logic ................................................................

22

Diagnosis Procedure  ...............................................

22

B2193, P1612 CHAIN OF ECM-IMMU ..............

24

Description ...............................................................

24

DTC Logic ................................................................

24

Diagnosis Procedure  ...............................................

24

P1610 LOCK MODE  .........................................

25

Description ...............................................................

25

DTC Logic ................................................................

25

Diagnosis Procedure  ...............................................

25
