FRONT SEAT

SE-25

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

K

L

M

A

B

SE

N

O

P

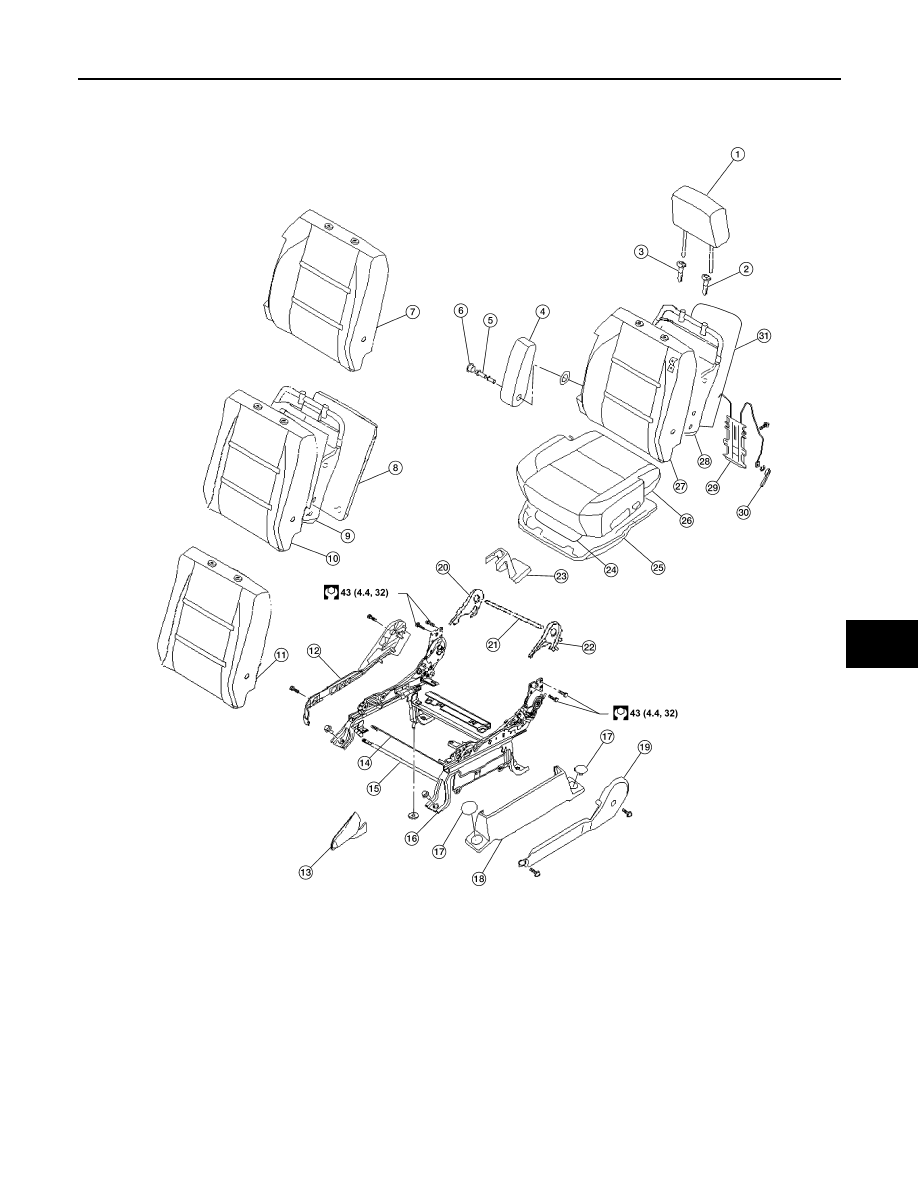

Manual Driver Seat

AWJIA0457GB

1.

Headrest

2.

Headrest holder with multi position
lock

3.

Headrest holder

4.

Armrest assembly (if equipped)

5.

Armrest bolt (if equipped)

6.

Armrest cap (if equipped)

7.

Seatback assembly with armrest,
with side airbag (if equipped)

8.

Seatback board without armrest,
without airbag (if equipped)

9.

Seatback frame assembly without
armrest, without airbag (if equipped)

10. Seatback pad and cover without arm-

rest, without airbag (if equipped)

11. Seatback assembly without armrest,

with side airbag (if equipped)

12. Seat cushion inner finisher

SE-26

< REMOVAL AND INSTALLATION >

FRONT SEAT

13. Reclining knob

14. Release wire

15. Front seat bracket

16. Driver manual seat frame assembly

17. Bolt cover

18. Outer leg cover

19. Seat cushion outer cover

20. Inner reclining cover

21. Reclining rod

22. Outer reclining cover

23. RH inner leg cover

24. Seat cushion heating element (if

equipped)

25. Seat cushion frame

26. Seat cushion pad and cover

27. Seatback pad and cover with arm-

rest, with airbag (if equipped)

28. Seatback frame assembly with arm-

rest, without airbag (if equipped)

29. Seat lumbar assembly (if equipped)

30. Lumbar adjusting knob

31. Seatback board with armrest

FRONT SEAT

SE-27

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

K

L

M

A

B

SE

N

O

P

Center Seat

WIIA0947E

1.

Cupholder

2.

Armrest assembly

3.

Armrest pivot arm

4.

Armrest release bracket

5.

Armrest pivot release lever

6.

Upper armrest pivot cover

7.

Lower armrest pivot cover

8.

Seat cushion cover

9.

Seat cushion pad

10. RH pedestal support

11. LH pedestal support

12. Seat belt tongue

13. Center seat pan

14. Inboard lower pivot cover

15. Rear hinge cover

16. Inboard armrest support cover

17. Armrest support

18. Armrest bolt cover

SE-28

< REMOVAL AND INSTALLATION >

FRONT SEAT

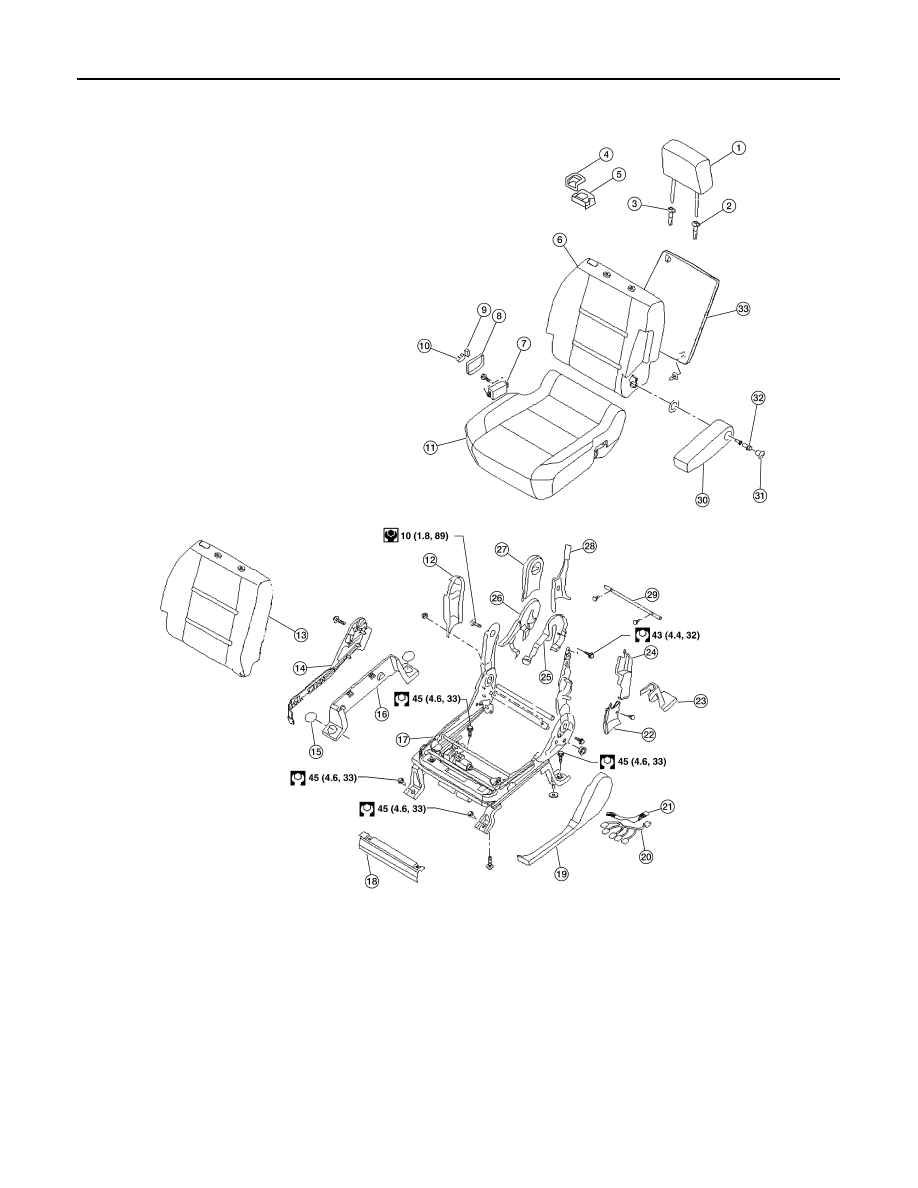

Power Passenger Seat

AWJIA0478GB

1.

Headrest

2.

Headrest holder with multi position
lock

3.

Headrest holder

4.

Seat fold lever

5.

Seat fold handle and cable

6.

Seatback assembly with armrest,
with side airbag (if equipped)

7.

Power seat switch

8.

Power seat switch escutcheon

9.

Recliner switch

10. Seat slide switch

11. Seat cushion assembly

12. Outboard reclining arm outer cover

13. Seatback assembly without arm rest 14. Seat cushion outer finisher

15. Bolt cover
